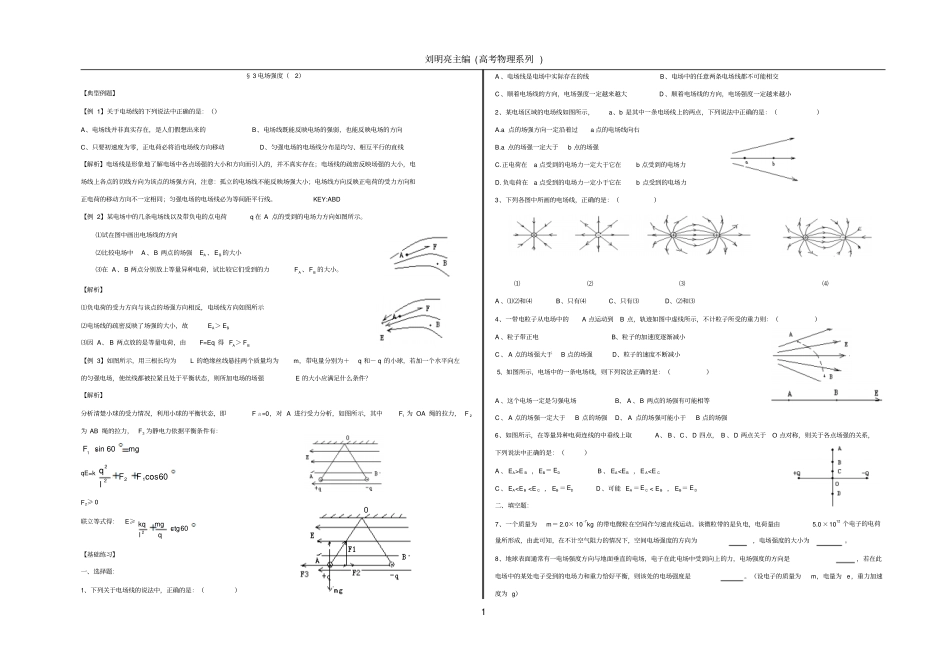

刘明亮主编(高考物理系列)1§3电场强度（2）【典型例题】【例1】关于电场线的下列说法中正确的是：（）A、电场线并非真实存在，是人们假想出来的B、电场线既能反映电场的强弱，也能反映电场的方向C、只要初速度为零，正电荷必将沿电场线方向移动D、匀强电场的电场线分布是均匀、相互平行的直线【解析】电场线是形象地了解电场中各点场强的大小和方向而引入的，并不真实存在；电场线的疏密反映场强的大小，电场线上各点的切线方向为该点的场强方向，注意：孤立的电场线不能反映场强大小；电场线方向反映正电荷的受力方向和正电荷的移动方向不一定相同；匀强电场的电场线必为等间距平行线。KEY:ABD【例2】某电场中的几条电场线以及带负电的点电荷q在A点的受到的电场力方向如图所示。⑴试在图中画出电场线的方向⑵比较电场中A、B两点的场强EA、EB的大小⑶在A、B两点分别放上等量异种电荷，试比较它们受到的力FA、FB的大小。【解析】⑴负电荷的受力方向与该点的场强方向相反，电场线方向如图所示⑵电场线的疏密反映了场强的大小，故EA＞EB⑶因A、B两点放的是等量电荷，由F=Eq得FA＞FB【例3】如图所示，用三根长均为L的绝缘丝线悬挂两个质量均为m，带电量分别为＋q和－q的小球，若加一个水平向左的匀强电场，使丝线都被拉紧且处于平衡状态，则所加电场的场强E的大小应满足什么条件？【解析】分析清楚小球的受力情况，利用小球的平衡状态，即F合=0，对A进行受力分析，如图所示，其中F1为OA绳的拉力，F2为AB绳的拉力，F3为静电力依据平衡条件有：mgF60sin1qE=k60cos1222FFlqF2≥0联立等式得：E≥602ctgqmglkq【基础练习】一、选择题：1、下列关于电场线的说法中，正确的是：（）A、电场线是电场中实际存在的线B、电场中的任意两条电场线都不可能相交C、顺着电场线的方向，电场强度一定越来越大D、顺着电场线的方向，电场强度一定越来越小2、某电场区域的电场线如图所示，a、b是其中一条电场线上的两点，下列说法中正确的是：（）A.a点的场强方向一定沿着过a点的电场线向右B.a点的场强一定大于b点的场强C.正电荷在a点受到的电场力一定大于它在b点受到的电场力D.负电荷在a点受到的电场力一定小于它在b点受到的电场力3、下列各图中所画的电场线，正确的是：（）⑴⑵⑶⑷A、⑴⑵和⑷B、只有⑷C、只有⑶D、⑵和⑶4、一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示，不计粒子所受的重力则：（）A、粒子带正电B、粒子的加速度逐渐减小C、A点的场强大于B点的场强D、粒子的速度不断减小5、如图所示，电场中的一条电场线，则下列说法正确的是：（）A、这个电场一定是匀强电场B、A、B两点的场强有可能相等C、A点的场强一定大于B点的场强D、A点的场强可能小于B点的场强6、如图所示，在等量异种电荷连线的中垂线上取A、B、C、D四点，B、D两点关于O点对称，则关于各点场强的关系，下列说法中正确的是：（）A、EA>EB，EB＝EDB、EA
