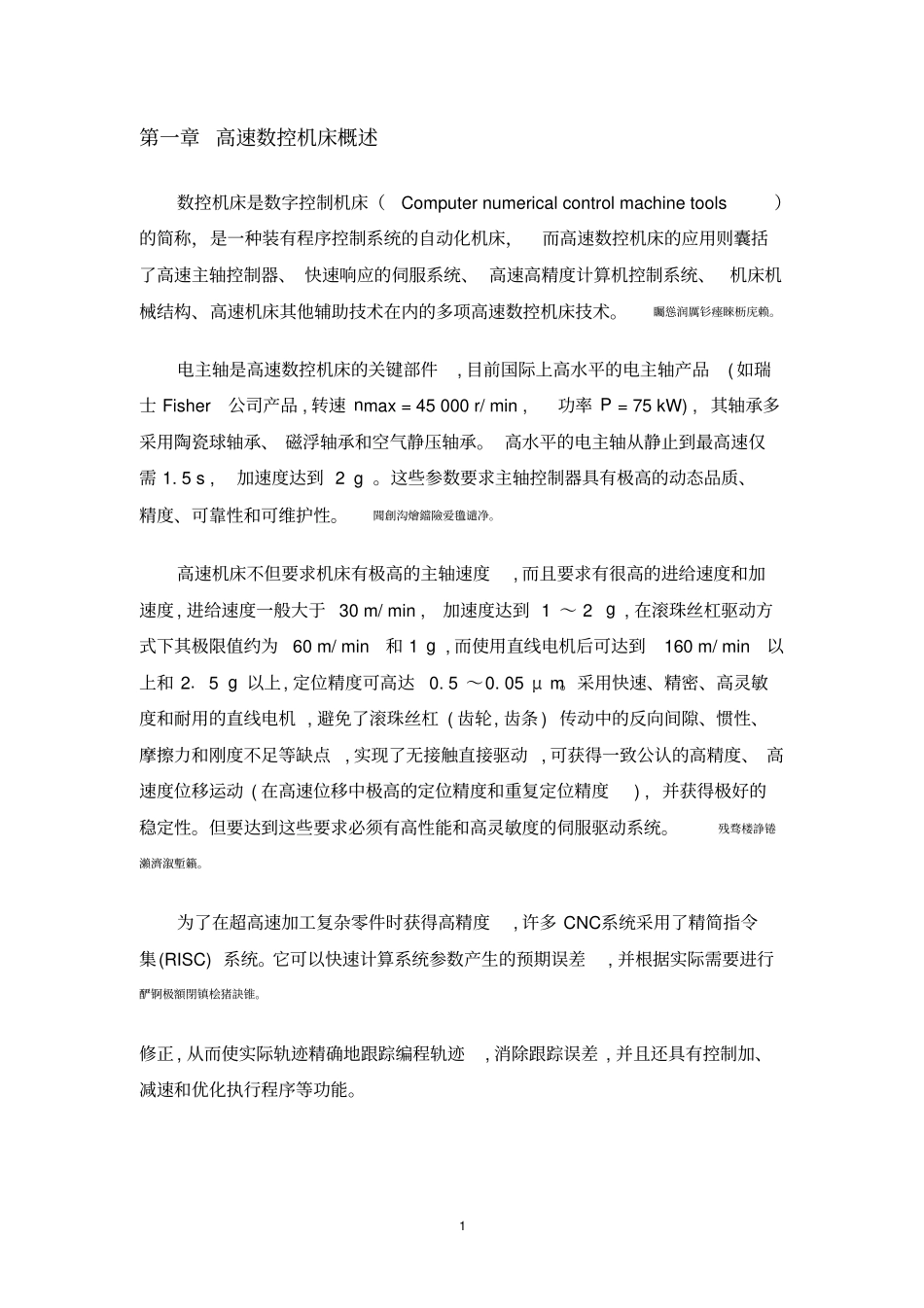

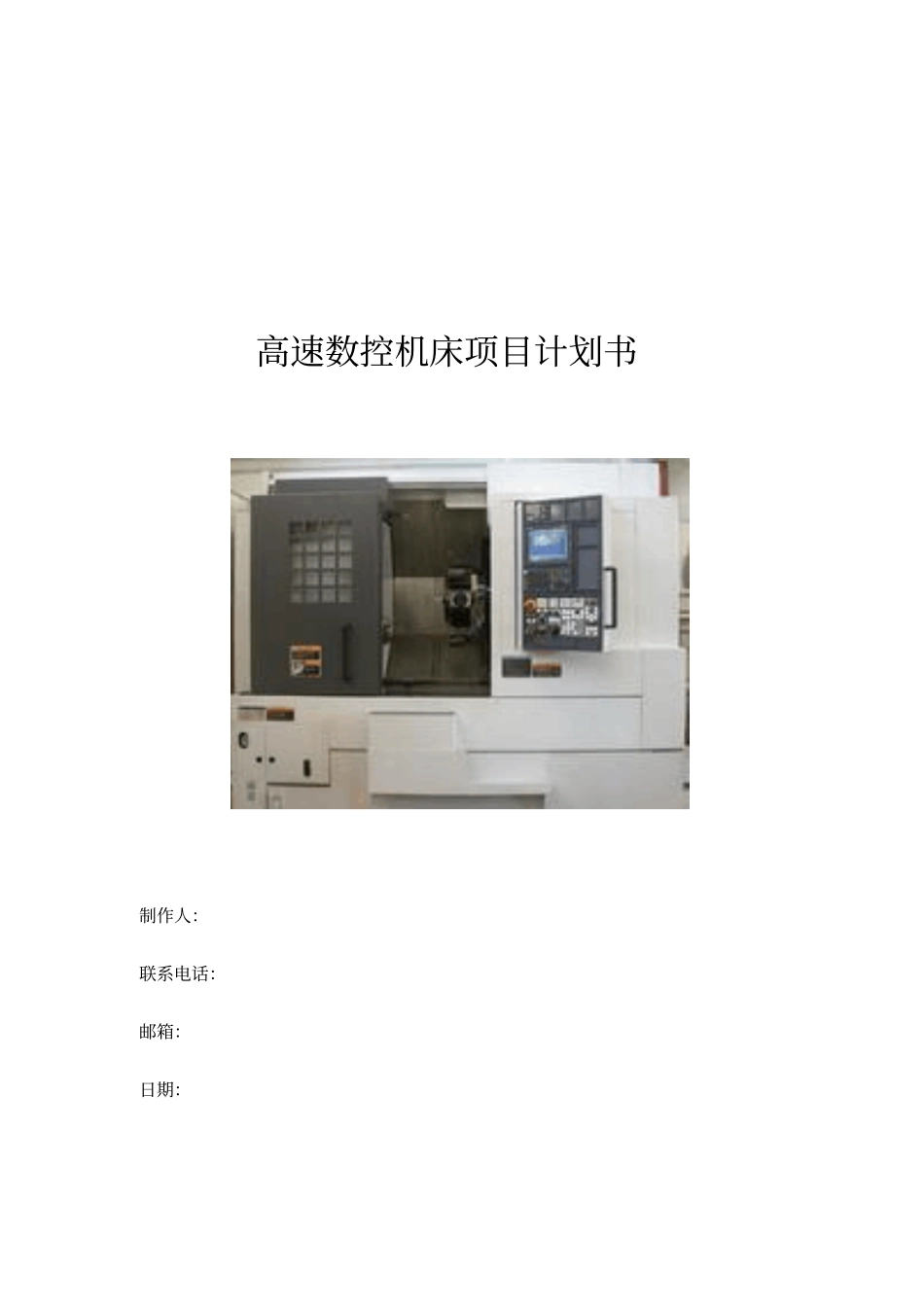

高速数控机床项目计划书制作人：联系电话：邮箱：日期：1第一章高速数控机床概述数控机床是数字控制机床（Computernumericalcontrolmachinetools）的简称，是一种装有程序控制系统的自动化机床，而高速数控机床的应用则囊括了高速主轴控制器、快速响应的伺服系统、高速高精度计算机控制系统、机床机械结构、高速机床其他辅助技术在内的多项高速数控机床技术。矚慫润厲钐瘗睞枥庑赖。电主轴是高速数控机床的关键部件,目前国际上高水平的电主轴产品(如瑞士Fisher公司产品,转速nmax=45000r/min,功率P=75kW),其轴承多采用陶瓷球轴承、磁浮轴承和空气静压轴承。高水平的电主轴从静止到最高速仅需1.5s,加速度达到2g。这些参数要求主轴控制器具有极高的动态品质、精度、可靠性和可维护性。聞創沟燴鐺險爱氇谴净。高速机床不但要求机床有极高的主轴速度,而且要求有很高的进给速度和加速度,进给速度一般大于30m/min,加速度达到1～2g,在滚珠丝杠驱动方式下其极限值约为60m/min和1g,而使用直线电机后可达到160m/min以上和2.5g以上,定位精度可高达0.5～0.05μm。采用快速、精密、高灵敏度和耐用的直线电机,避免了滚珠丝杠(齿轮,齿条)传动中的反向间隙、惯性、摩擦力和刚度不足等缺点,实现了无接触直接驱动,可获得一致公认的高精度、高速度位移运动(在高速位移中极高的定位精度和重复定位精度),并获得极好的稳定性。但要达到这些要求必须有高性能和高灵敏度的伺服驱动系统。残骛楼諍锩瀨濟溆塹籟。为了在超高速加工复杂零件时获得高精度,许多CNC系统采用了精简指令集(RISC)系统。它可以快速计算系统参数产生的预期误差,并根据实际需要进行酽锕极額閉镇桧猪訣锥。修正,从而使实际轨迹精确地跟踪编程轨迹,消除跟踪误差,并且还具有控制加、减速和优化执行程序等功能。2除了上述的技术外，高速数控机床还离不开稳定的机床结构设计以及其他辅助技术。欲制造出高品质的数控机床，就离不开在上述各领域的沉淀和积累。彈贸摄尔霁毙攬砖卤庑。第二章高速数控机床市场分析我国为机床消费及生产大国2002年我国机床消费上升到第一位，并且连续保持至今；2009年开始我国机床产量也已连续两年保持全球第一。根据统计，2010年全球主要28个机床生产国机床消费总额为598.9亿美元，中国消费占比45.6%；全球28个主要机床生产国总产值663.3亿美元，中国产值占比31.5%。謀荞抟箧飆鐸怼类蒋薔。国家制定专项规划国家已制定高档数控机床与基础制造专项规划，主要针对我国航空航天、船舶、汽车和发电设备等行业的高端数控机床需求，并通过鼓励订购使用国产数控机床、在重大项目上支持国产机床等措施鼓励高端数控机床发展；考虑到目前国内外差距，进口替代空间巨大。厦礴恳蹒骈時盡继價骚。下游装备制造业快速发展为机床行业带来动力机床的需求来自于下游装备制造行业的固定资产投资，我国汽车、航空航天、国防军工、船舶、电力设备、轨道交通设备、工程机械、模具、电子信息设备等领域快速发展为机床行业带来动力。在“十二五”以及更长时期，我国都将进行大范围和深层次的产业结构调整，这将给机床行业尤其高端数控机床带来巨大机会，见下表。茕桢广鳓鯡选块网羈泪。序号行业需求1航空工业飞机机翼、机身、尾翼等和发动机零件的制造需要大批高速五轴加工中心、龙门移动式高速加工中心、精密数3控车床、精密卧式加工中心、多坐标镗铣中心、精密齿轮和螺纹加工数控机床等2汽车及其零配件制造业汽车制造业需要大批高效、高性能、专用数控机床和柔性生产线，如用于发动机加工的以高速卧式加工中心为主的柔性生产线、曲轴加工专用数控机床等；汽车零配件生产需求大批数控车床、立卧式加工中心、数控高效磨床和数控齿轮加工机床等。3工程机械、模具制造业工程机械制造业需求大批中小型数控机床如数控车床、中型加工中心、数控铣床和齿轮加工机床等；模具制造业需求高速数控铣床、三坐标测量机、精密电加工机床、高精度加工中心、精密磨床等。4电子信息设备制造业需求大批小型精密数控机床，如高速铣削中心、高速加工中心、小型精密车床、小型精密冲床、精密和超精密加工专用数控机床及精密电加工机床等。我国的机床数控化率与...
