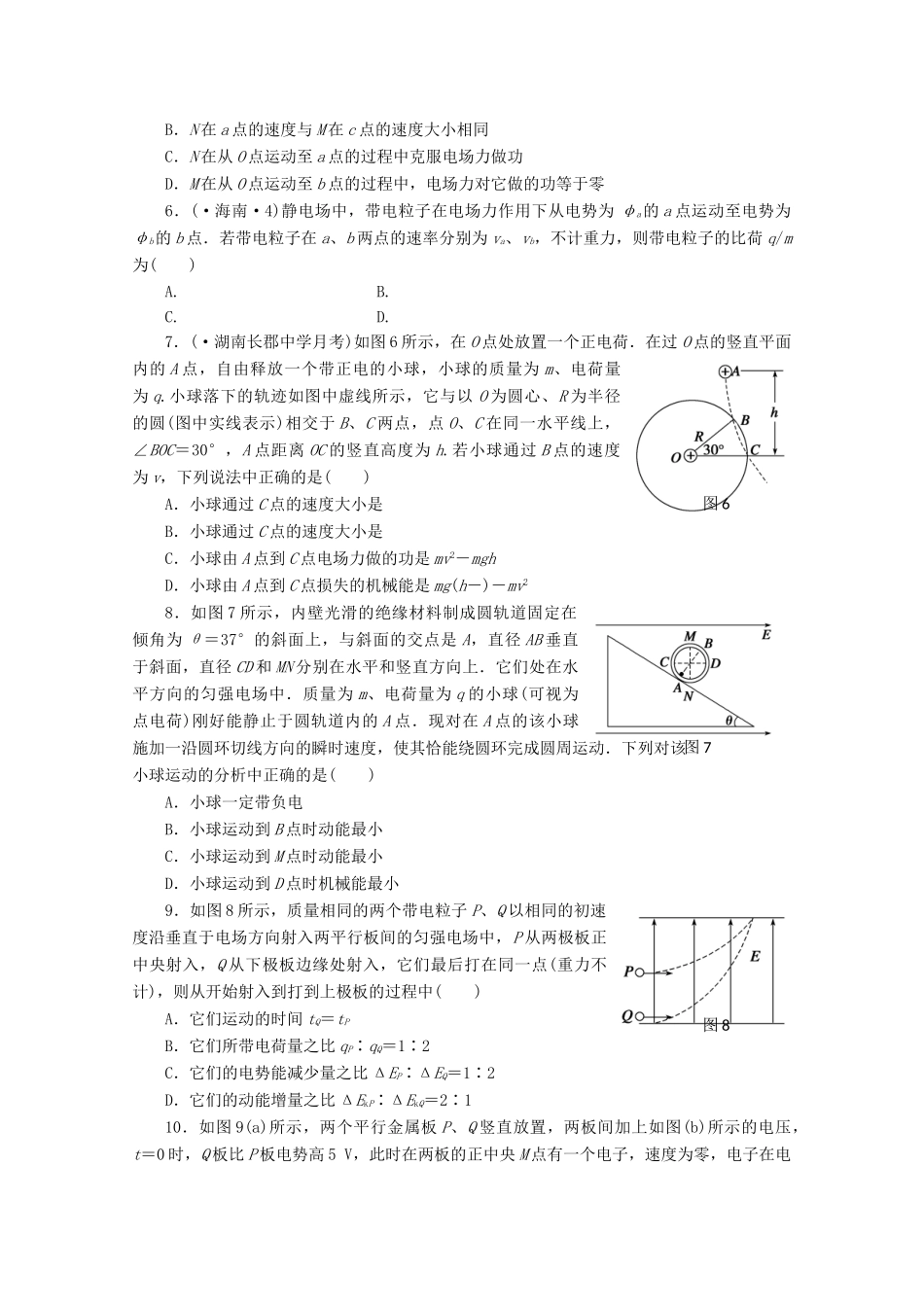

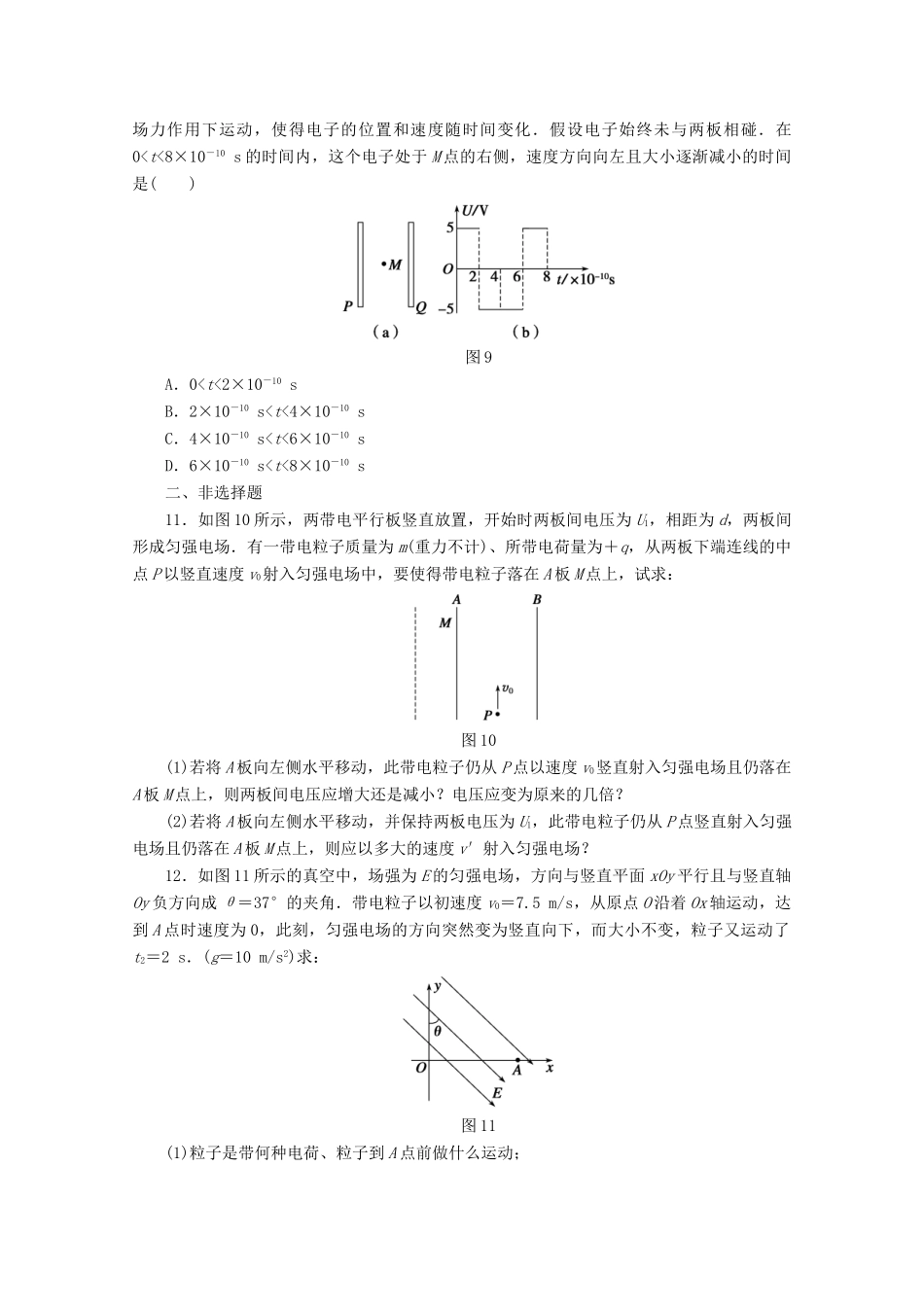

第5课时带电粒子在电场中的运动(限时：45分钟)一、选择题1．如图1所示，静止的电子在加速电压为U1的电场作用下从O经P板的小孔射出，又垂直进入平行金属板间的电场，在偏转电压为U2的电场作用下偏转一段距离．现使U1加倍，要想使电子的运动轨迹不发生变化，应该()A．使U2加倍B．使U2变为原来的4倍C．使U2变为原来的倍D．使U2变为原来的2．如图2所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A―→C运动时的速度越来越小，B为线段AC的中点，则下列说法正确的是()A．电子沿AC方向运动时受到的电场力越来越小B．电子沿AC方向运动时它具有的电势能越来越大C电势差UAB＝UBCD．电势φA<φB<φC3．某电场的电场线分布如图3实线所示，一带电粒子在电场力作用下经A点运动到B点，运动轨迹如图中虚线所示．粒子重力不计，则粒子的加速度、动能、电势能的变化情况是()A．若粒子带正电，其加速度和动能都增大，电势能减小B．若粒子带正电，其动能增大，加速度和电势能都减小C．若粒子带负电，其加速度和动能都增大，电势能减小D．若粒子带负电，其加速度和动能都减小，电势能增大4．如图4所示，一个带正电的粒子以一定的初速度垂直进入水平方向的匀强电场．若不计重力，下列四个选项中的四个图线中能描述粒子在电场中的运动轨迹的是()5．(·全国Ⅱ·19)图5中虚线为匀强电场中与场强方向垂直的等间距的平行直线，两粒子M、N质量相等，所带电荷量的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c点．若不计重力，则()A．M带负电荷，N带正电荷图1图2图3图4图5B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零6．(·海南·4)静电场中，带电粒子在电场力作用下从电势为φa的a点运动至电势为φb的b点．若带电粒子在a、b两点的速率分别为va、vb，不计重力，则带电粒子的比荷q/m为()A.B.C.D.7．(·湖南长郡中学月考)如图6所示，在O点处放置一个正电荷．在过O点的竖直平面内的A点，自由释放一个带正电的小球，小球的质量为m、电荷量为q.小球落下的轨迹如图中虚线所示，它与以O为圆心、R为半径的圆(图中实线表示)相交于B、C两点，点O、C在同一水平线上，∠BOC＝30°，A点距离OC的竖直高度为h.若小球通过B点的速度为v，下列说法中正确的是()A．小球通过C点的速度大小是B．小球通过C点的速度大小是C．小球由A点到C点电场力做的功是mv2－mghD．小球由A点到C点损失的机械能是mg(h－)－mv28．如图7所示，内壁光滑的绝缘材料制成圆轨道固定在倾角为θ＝37°的斜面上，与斜面的交点是A，直径AB垂直于斜面，直径CD和MN分别在水平和竖直方向上．它们处在水平方向的匀强电场中．质量为m、电荷量为q的小球(可视为点电荷)刚好能静止于圆轨道内的A点．现对在A点的该小球施加一沿圆环切线方向的瞬时速度，使其恰能绕圆环完成圆周运动．下列对该小球运动的分析中正确的是()A．小球一定带负电B．小球运动到B点时动能最小C．小球运动到M点时动能最小D．小球运动到D点时机械能最小9．如图8所示，质量相同的两个带电粒子P、Q以相同的初速度沿垂直于电场方向射入两平行板间的匀强电场中，P从两极板正中央射入，Q从下极板边缘处射入，它们最后打在同一点(重力不计)，则从开始射入到打到上极板的过程中()A．它们运动的时间tQ＝tPB．它们所带电荷量之比qP∶qQ＝1∶2C．它们的电势能减少量之比ΔEP∶ΔEQ＝1∶2D．它们的动能增量之比ΔEkP∶ΔEkQ＝2∶110．如图9(a)所示，两个平行金属板P、Q竖直放置，两板间加上如图(b)所示的电压，t＝0时，Q板比P板电势高5V，此时在两板的正中央M点有一个电子，速度为零，电子在电图6图7图8场力作用下运动，使得电子的位置和速度随时间变化．假设电子始终未与两板相碰．在0
