高中物理大一轮复习 第十章 第3课时 闭合电路欧姆定律讲义 大纲人教VIP免费

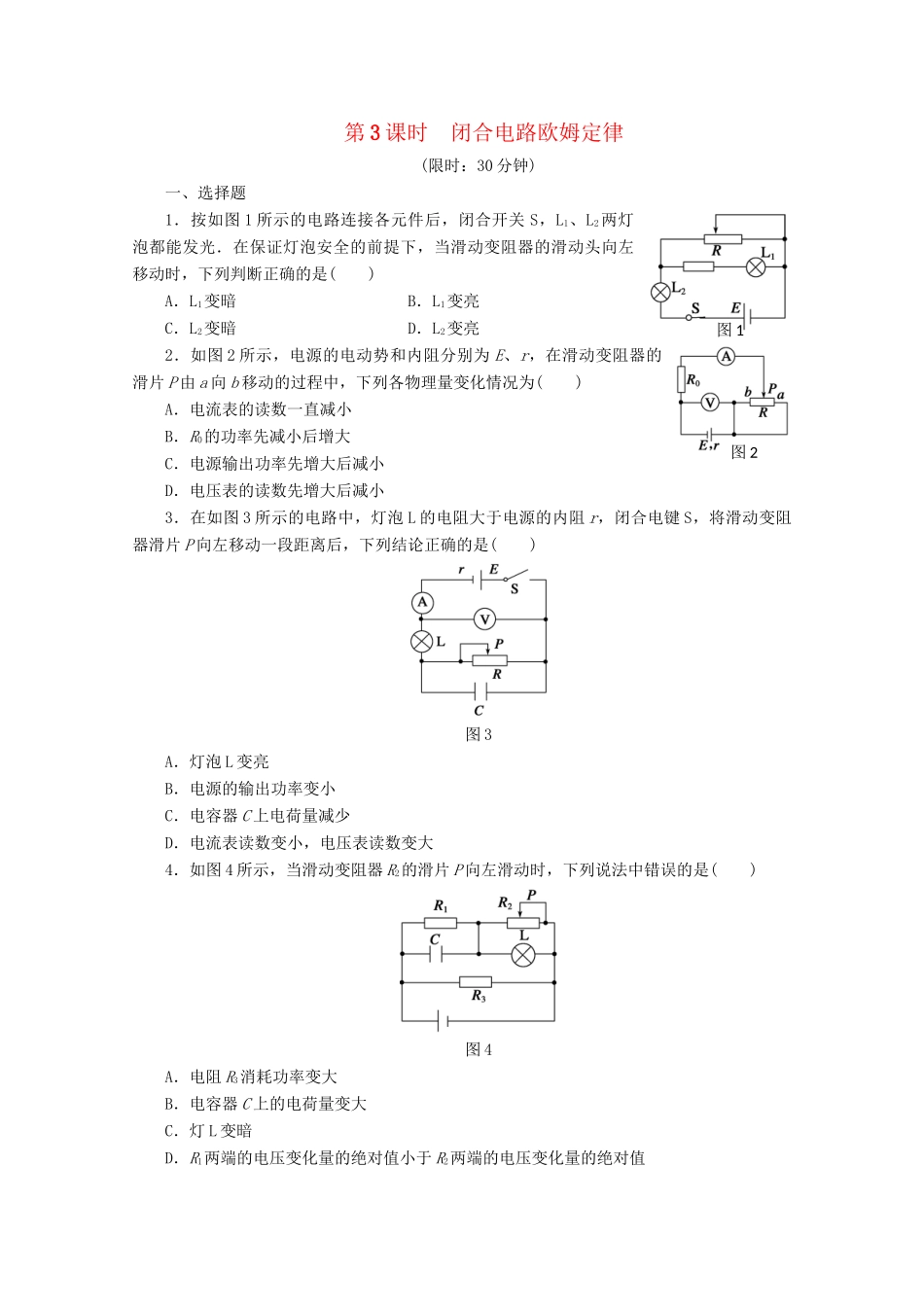

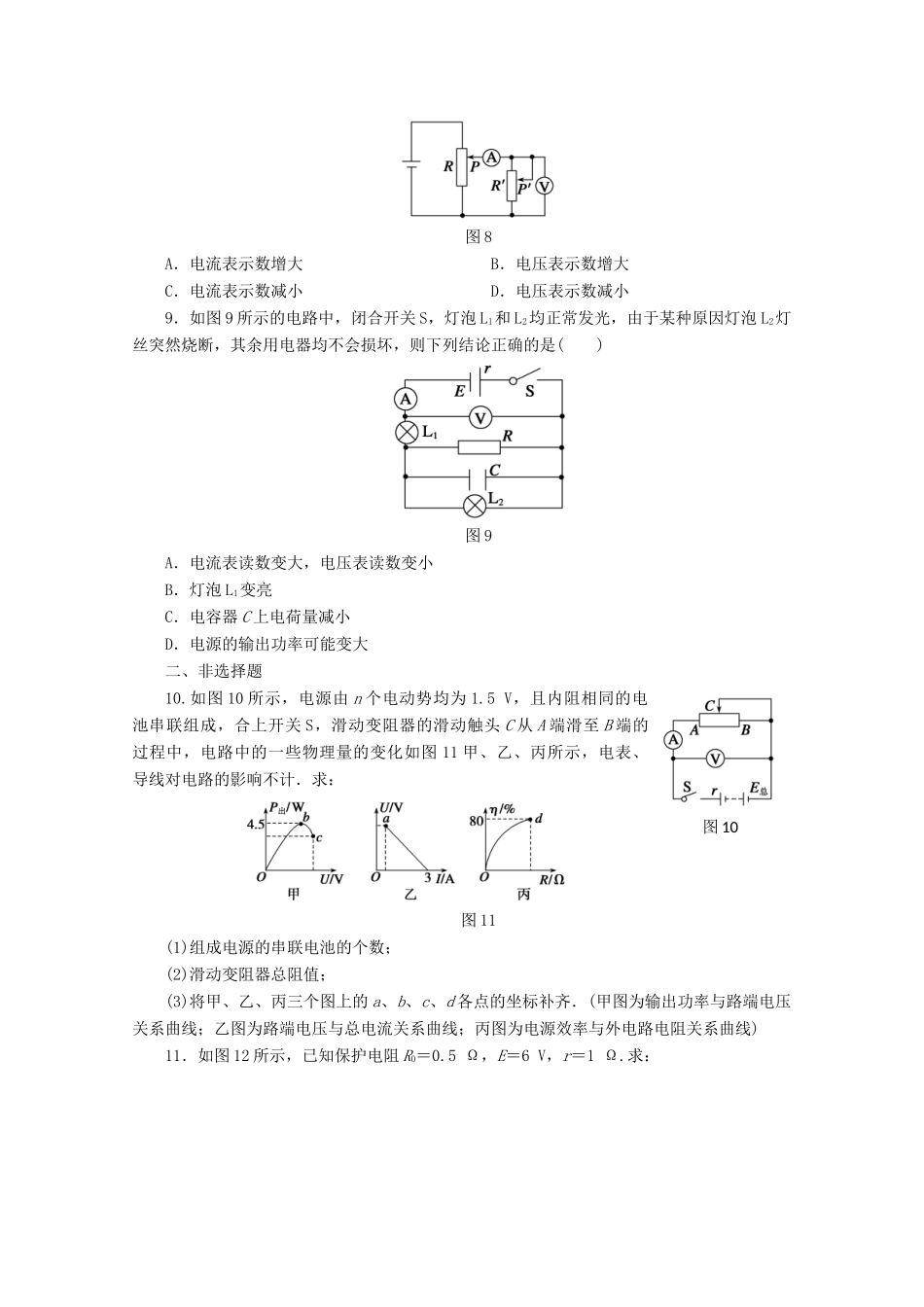

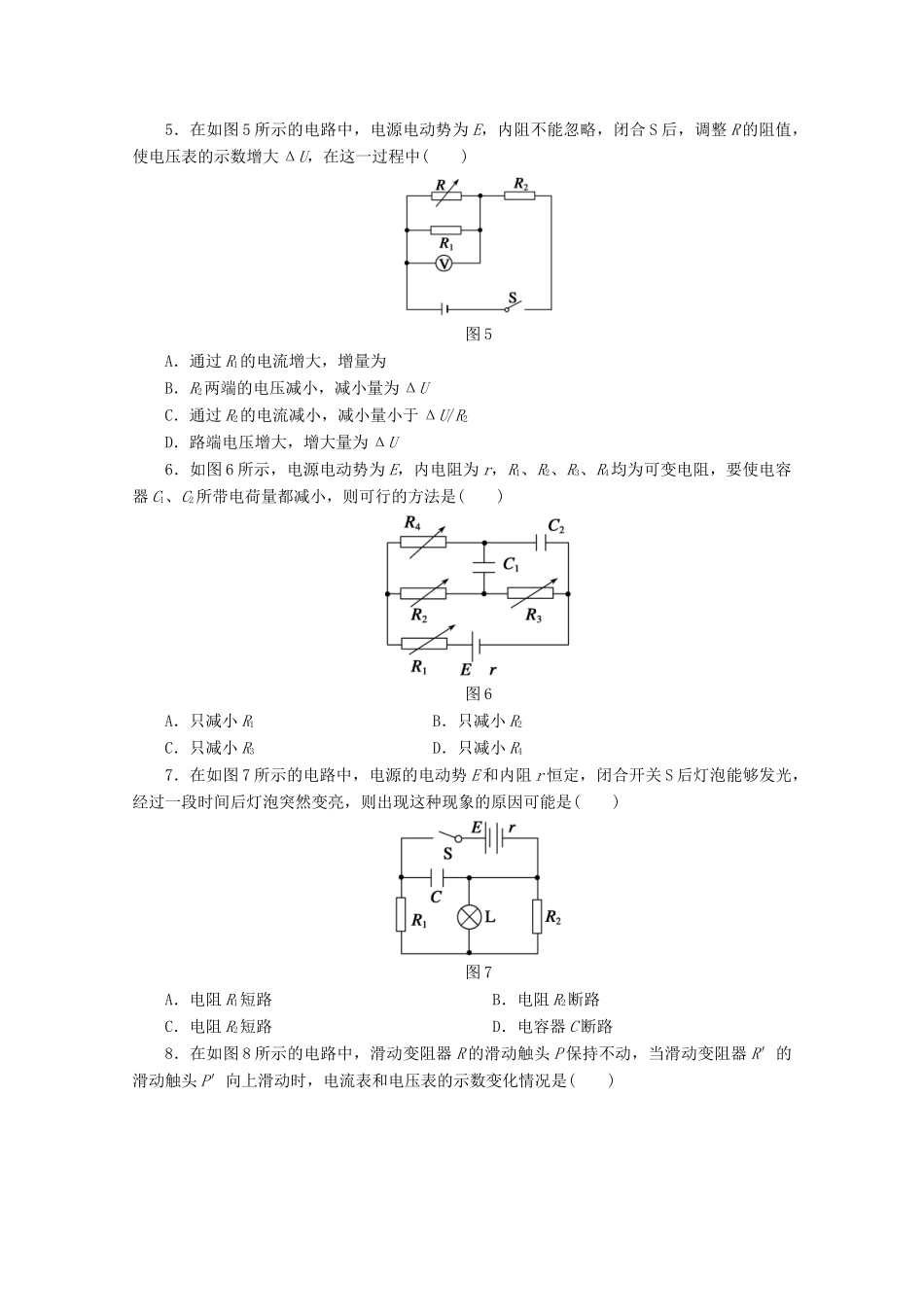

第3课时闭合电路欧姆定律(限时：30分钟)一、选择题1．按如图1所示的电路连接各元件后，闭合开关S，L1、L2两灯泡都能发光．在保证灯泡安全的前提下，当滑动变阻器的滑动头向左移动时，下列判断正确的是()A．L1变暗B．L1变亮C．L2变暗D．L2变亮2．如图2所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为()A．电流表的读数一直减小B．R0的功率先减小后增大C．电源输出功率先增大后减小D．电压表的读数先增大后减小3．在如图3所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是()图3A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大4．如图4所示，当滑动变阻器R2的滑片P向左滑动时，下列说法中错误的是()图4A．电阻R3消耗功率变大B．电容器C上的电荷量变大C．灯L变暗D．R1两端的电压变化量的绝对值小于R2两端的电压变化量的绝对值图1图25．在如图5所示的电路中，电源电动势为E，内阻不能忽略，闭合S后，调整R的阻值，使电压表的示数增大ΔU，在这一过程中()图5A．通过R1的电流增大，增量为B．R2两端的电压减小，减小量为ΔUC．通过R2的电流减小，减小量小于ΔU/R2D．路端电压增大，增大量为ΔU6．如图6所示，电源电动势为E，内电阻为r，R1、R2、R3、R4均为可变电阻，要使电容器C1、C2所带电荷量都减小，则可行的方法是()图6A．只减小R1B．只减小R2C．只减小R3D．只减小R47．在如图7所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()图7A．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路8．在如图8所示的电路中，滑动变阻器R的滑动触头P保持不动，当滑动变阻器R′的滑动触头P′向上滑动时，电流表和电压表的示数变化情况是()图8A．电流表示数增大B．电压表示数增大C．电流表示数减小D．电压表示数减小9．如图9所示的电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是()图9A．电流表读数变大，电压表读数变小B．灯泡L1变亮C．电容器C上电荷量减小D．电源的输出功率可能变大二、非选择题10.如图10所示，电源由n个电动势均为1.5V，且内阻相同的电池串联组成，合上开关S，滑动变阻器的滑动触头C从A端滑至B端的过程中，电路中的一些物理量的变化如图11甲、乙、丙所示，电表、导线对电路的影响不计．求：图11(1)组成电源的串联电池的个数；(2)滑动变阻器总阻值；(3)将甲、乙、丙三个图上的a、b、c、d各点的坐标补齐．(甲图为输出功率与路端电压关系曲线；乙图为路端电压与总电流关系曲线；丙图为电源效率与外电路电阻关系曲线)11．如图12所示，已知保护电阻R0＝0.5Ω，E＝6V，r＝1Ω.求：图10图12(1)当电阻箱R的读数为多少时，电源输出功率P出最大，并求这个最大值．(2)当电阻箱R读数为多少时，电阻箱R消耗的功率PR最大，并求这个最大值．(3)当电阻箱R读数为多少时，保护电阻R0消耗的功率最大，并求这个最大值．(4)设电阻箱R的变化范围为0～10Ω，分别求R的读数为多少时，电源内阻消耗的功率最大和最小，并求这两个值．答案1．AD2.BD3．BD4．A5．A6．B7．AB8．BC9．D10．(1)4个(2)8Ω(3)a(0.6,4.8)b(3,4.5)c(4.8,2.88)d(8,80)11．(1)0.5Ω9W(2)1.5Ω6W(3)08W(4)当R＝10Ω时，Pmin＝0.27W当R＝0时，Pmax＝16W
