设计的表达与交流2VIP免费

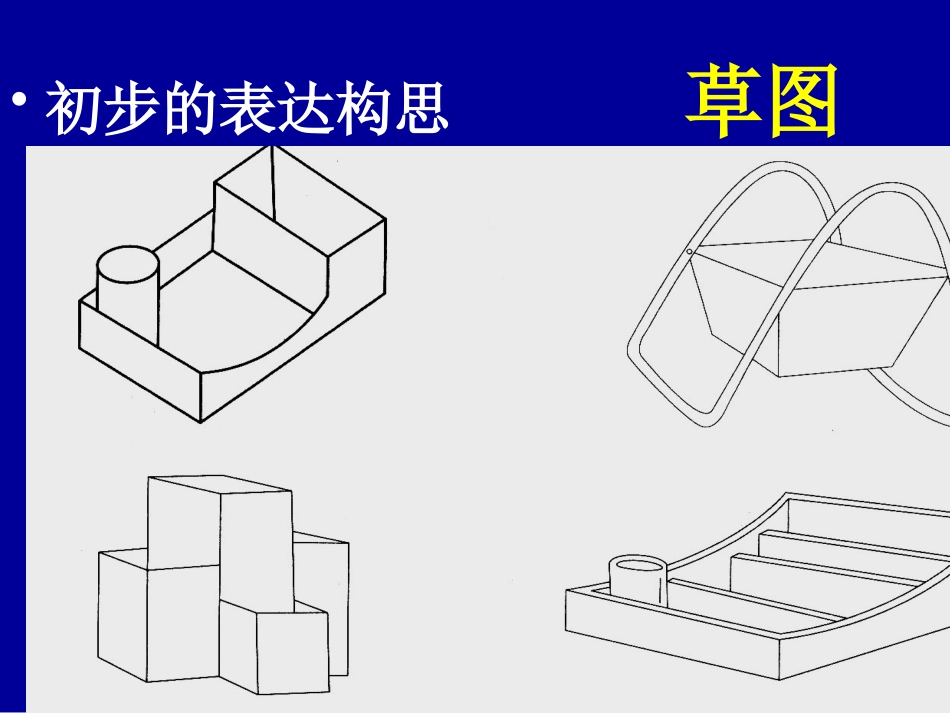

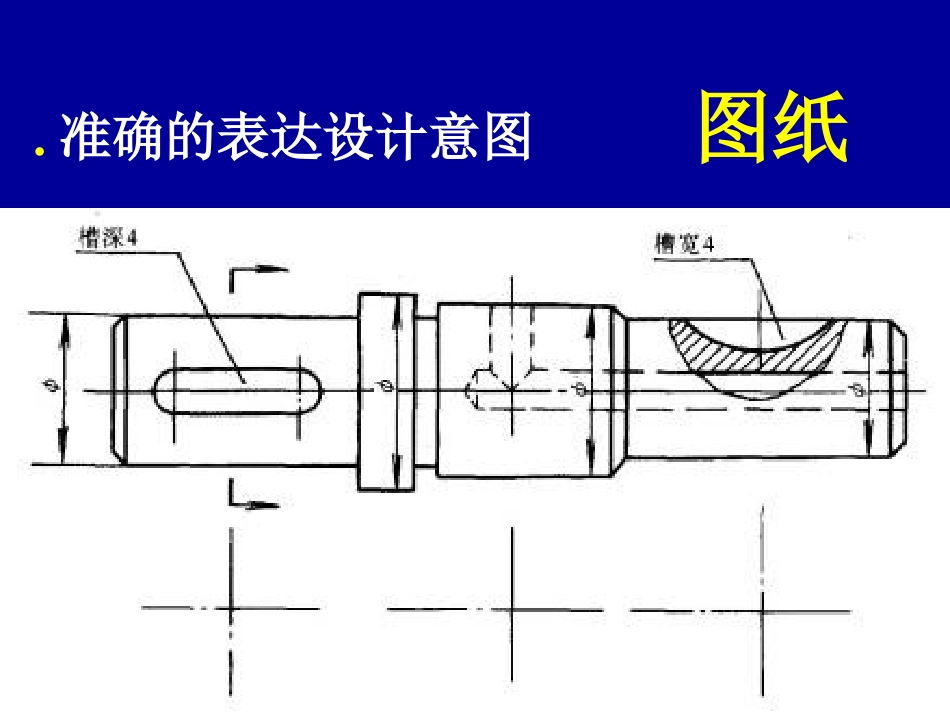

设计的表达与交流•初步的表达构思草图.准确的表达设计意图图纸设计的表达与交流第一部分制图的基本知识和基本绘图技能(1).国家标准关于制图的基本规定图样（图纸）是我们进行设计交流的技术语言。既然作为技术语言，就要有共同的标准，以利于正确地绘制和阅读图样，便于指导生产和对外进行交流。ISO是国际上统一制定的标准；GB是我国制定的，与国际标准接轨的国家标准。设计的表达与交流(2).图纸的幅面及格式A0、A1、A2、A3、A4、A5(3).比例图中图形与其实物相应要素的线性尺寸之比，称为比例。注意：无论采用放大或缩小比例，图样中所标识的尺寸必须是机件的实际尺寸，与图样的准确程度和比例大小无关。设计的表达与交流种类原值比例1：1放大比例2：15：12×10n：15×10n：11×10n：1缩小比例1：21：51：2×10n1：5×10n1：1×10n比例表：一般选用的比例设计的表达与交流(4).字体汉字：长仿宋体数字：斜体或直体，常用斜体（字头向右倾斜，与水平基准线成750）0123456789字母：斜体或直体ΦR（表示意义）设计的表达与交流(5).图线图线的画法同一图样中，同类图线的宽度应基本一致。虚线、点划线及双点划线的线段长度和间隔应各自大致相等。两条平行线之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。设计的表达与交流(6).图线绘制圆的对称中心线（简称中心线）时，圆心应为线段的交点。点划线和双点划线的首末端应是线段而不是短划，如图：设计的表达与交流设计的表达与交流(7).图线图线的画法在较小的图形上绘制点划线、双点划线有困难时，可用细实线代替，如图：1.图线型式及应用可见轮廓线可见过渡线粗实线d细实线尺寸线及尺寸界线剖面线、引出线重合断面的轮廓线螺纹的牙底线及齿轮的齿根线分界线及范围0.3d波浪线断裂处的边界线视图和剖视的分界线0.3d细点画线轴线、对称中心线轨迹线、节圆及节线0.3d虚线不可见轮廓线不可见过渡线0.3d双点画线相邻辅助零件的轮廓线极限位置的轮廓线0.3d粗点画线有特殊要求的线或表面的表示线d双折线断裂处的边界线视图和剖视的分界线0.3d图线的名称.型式.宽度及用途设计的表达与交流设计的表达与交流线型（1）粗实线—可见轮廓线，可见过渡线（2）细实线—尺寸线，尺寸界线，引出线等（3）虚线—不可见轮廓线，不可见过渡线（4）细点划线—轴线，对称中心线设计的表达与交流：尺寸标注１、尺寸的三要素：尺寸界线、尺寸线（包括箭头）、尺寸数字设计的表达与交流1、尺寸界线—细实线绘制2、尺寸线—细实线绘制3、尺寸数字—表示机件的真实大小（mm问题）水平尺寸？（字头朝上）标注方向垂直尺寸？（字头朝左）倾斜尺寸？（朝上趋势）注写尺寸数字的读数不得倒写，否则会使人错认，例如数字86将会误读为98。如右图.设计的表达与交流２、常用的尺寸标注法：1、角度尺寸：尺寸界限延径向引出，尺寸线是以角度顶点为圆心的圆弧。2、直径或半径（Φ60R10)3、球面的直径或半径尺寸（SΦ８或SR４）设计的表达与交流制图的基本知识和基本绘图技能手工绘图工具及其使用方法正确使用绘图工具和仪器，是保证绘图质量和加快绘图速度的一个重要方面，因此，必须养成正确使用绘图工具和仪器的良好习惯。图板、丁字尺和三角板圆规和分规曲线板设计的表达与交流铅笔（锥形_写字或画细线楔形_加深粗线投影光源物体影子•光线发出点S称为投影中心•投影中心与物体上各点（A、B、C）的投影连线（sAa、sBb、sCc）称为投影线，接受投影的面，称为投影面。•过物体上各点（A、B、C）的投影线与投影面的交点称为这些点的投影。
