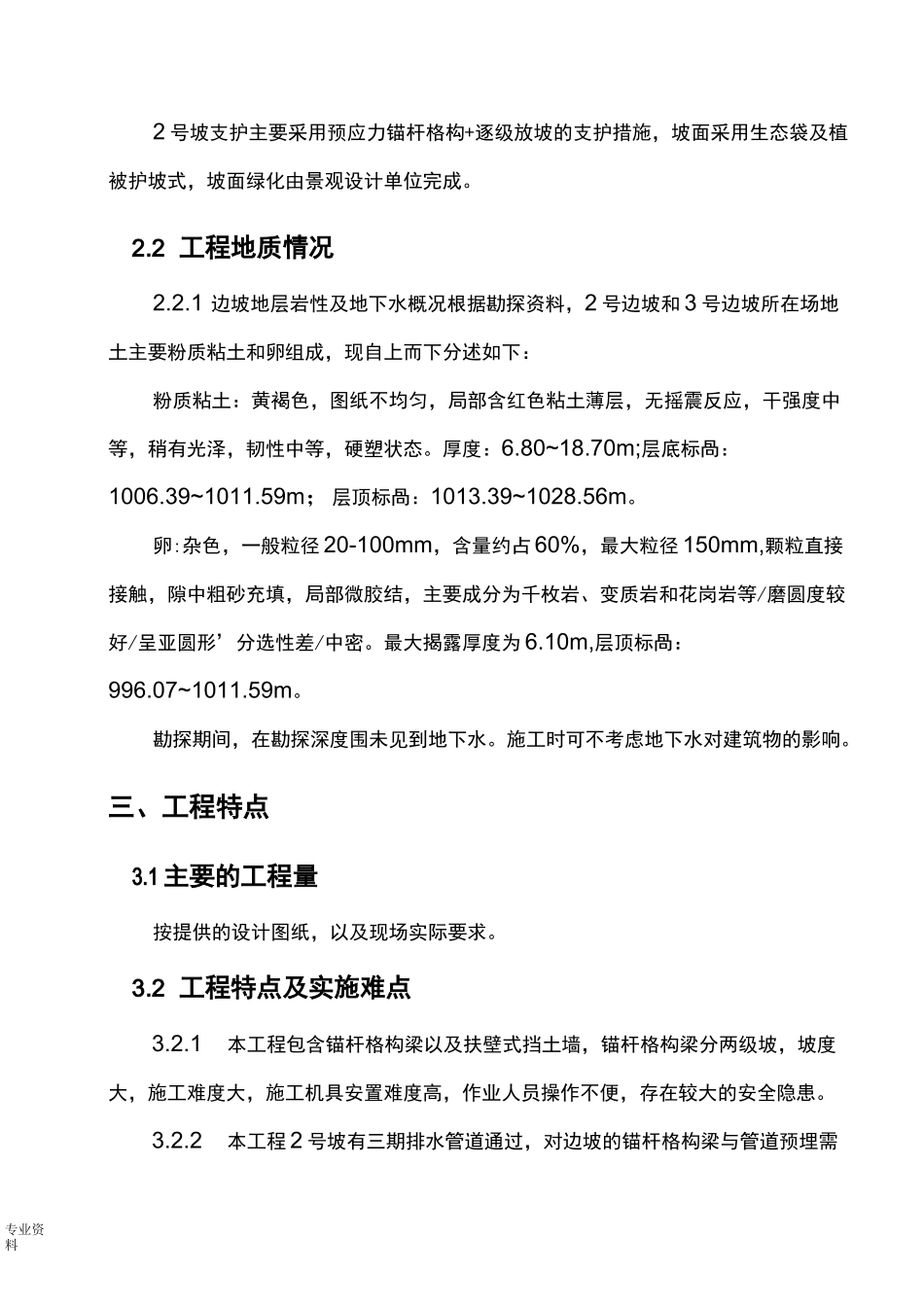

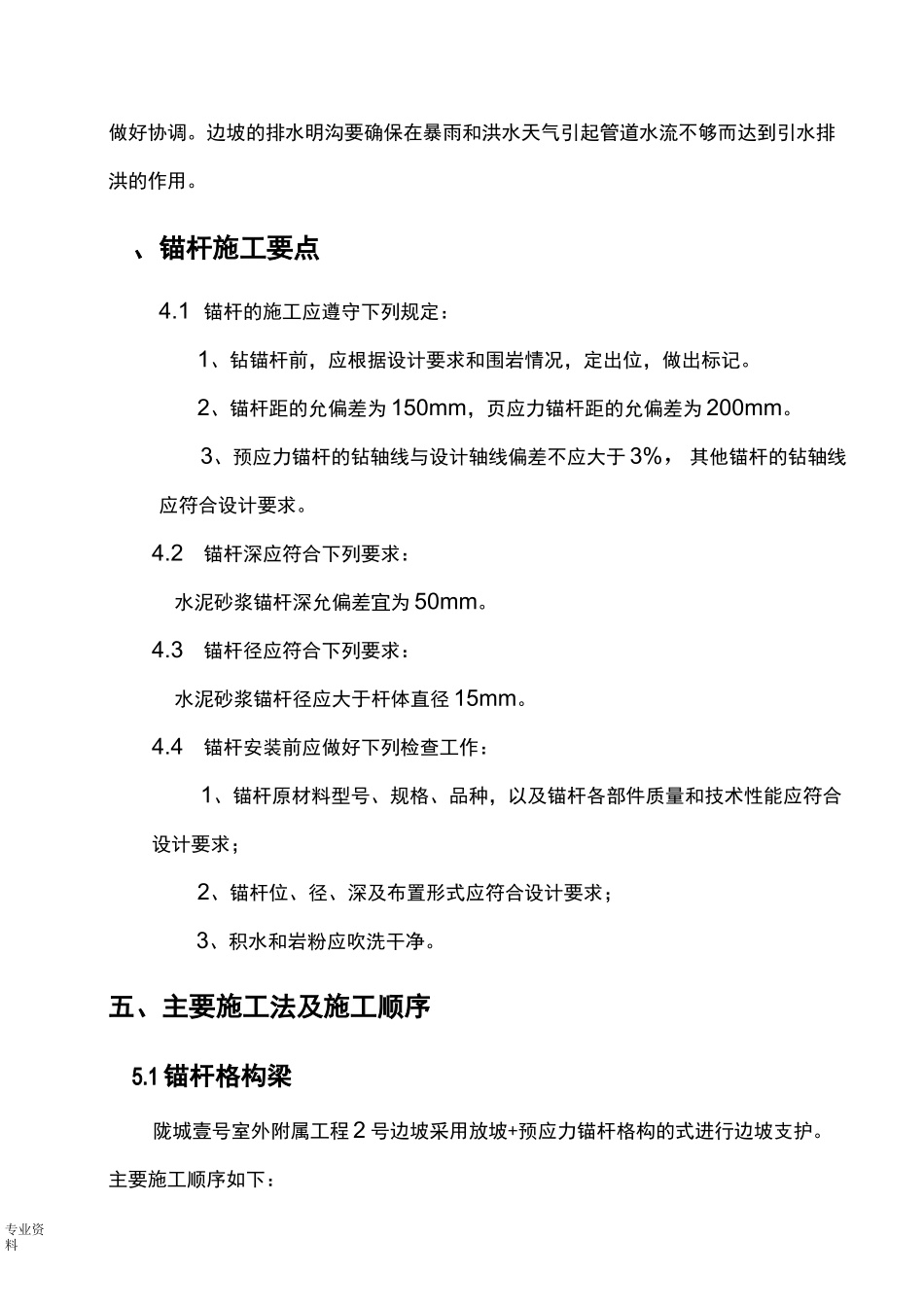

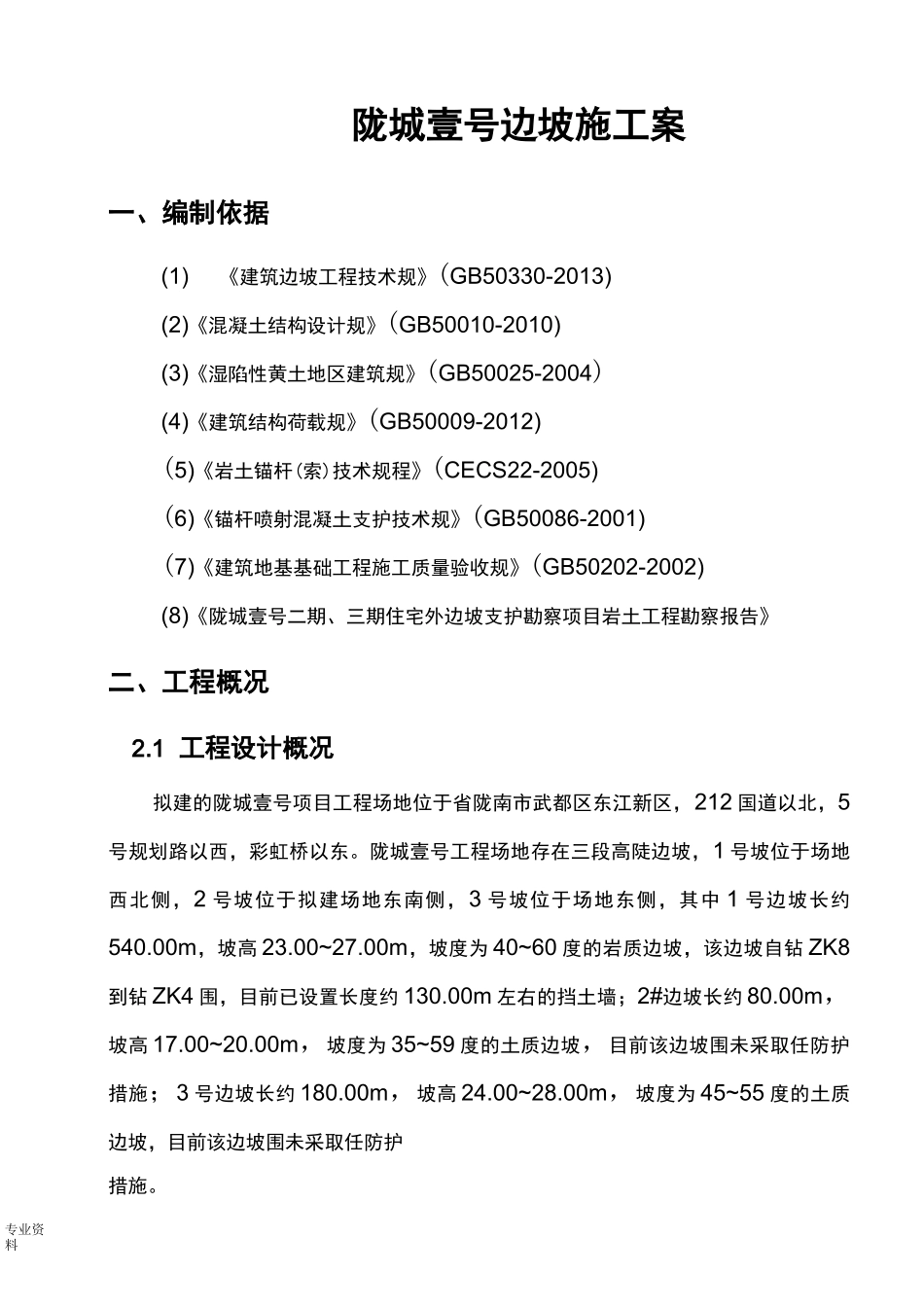

专业资料陇城壹号边坡施工案一、编制依据(1)《建筑边坡工程技术规》(GB50330-2013)(2)《混凝土结构设计规》(GB50010-2010)(3)《湿陷性黄土地区建筑规》(GB50025-2004)(4)《建筑结构荷载规》(GB50009-2012)(5)《岩土锚杆(索)技术规程》(CECS22-2005)(6)《锚杆喷射混凝土支护技术规》(GB50086-2001)(7)《建筑地基基础工程施工质量验收规》(GB50202-2002)(8)《陇城壹号二期、三期住宅外边坡支护勘察项目岩土工程勘察报告》二、工程概况2.1工程设计概况拟建的陇城壹号项目工程场地位于省陇南市武都区东江新区，212国道以北，5号规划路以西，彩虹桥以东。陇城壹号工程场地存在三段高陡边坡，1号坡位于场地西北侧，2号坡位于拟建场地东南侧，3号坡位于场地东侧，其中1号边坡长约540.00m，坡高23.00~27.00m，坡度为40~60度的岩质边坡，该边坡自钻ZK8到钻ZK4围，目前已设置长度约130.00m左右的挡土墙；2#边坡长约80.00m，坡高17.00~20.00m，坡度为35~59度的土质边坡，目前该边坡围未采取任防护措施；3号边坡长约180.00m，坡高24.00~28.00m，坡度为45~55度的土质边坡，目前该边坡围未采取任防护措施。专业资料2号坡支护主要采用预应力锚杆格构+逐级放坡的支护措施，坡面采用生态袋及植被护坡式，坡面绿化由景观设计单位完成。2.2工程地质情况2.2.1边坡地层岩性及地下水概况根据勘探资料，2号边坡和3号边坡所在场地土主要粉质粘土和卵组成，现自上而下分述如下：粉质粘土：黄褐色，图纸不均匀，局部含红色粘土薄层，无摇震反应，干强度中等，稍有光泽，韧性中等，硬塑状态。厚度：6.80~18.70m;层底标咼：1006.39~1011.59m；层顶标咼：1013.39~1028.56m。卵:杂色，一般粒径20-100mm，含量约占60%，最大粒径150mm,颗粒直接接触，隙中粗砂充填，局部微胶结，主要成分为千枚岩、变质岩和花岗岩等/磨圆度较好/呈亚圆形’分选性差/中密。最大揭露厚度为6.10m,层顶标咼：996.07~1011.59m。勘探期间，在勘探深度围未见到地下水。施工时可不考虑地下水对建筑物的影响。三、工程特点3.1主要的工程量按提供的设计图纸，以及现场实际要求。3.2工程特点及实施难点3.2.1本工程包含锚杆格构梁以及扶壁式挡土墙，锚杆格构梁分两级坡，坡度大，施工难度大，施工机具安置难度高，作业人员操作不便，存在较大的安全隐患。3.2.2本工程2号坡有三期排水管道通过，对边坡的锚杆格构梁与管道预埋需专业资料做好协调。边坡的排水明沟要确保在暴雨和洪水天气引起管道水流不够而达到引水排洪的作用。、锚杆施工要点4.1锚杆的施工应遵守下列规定：1、钻锚杆前，应根据设计要求和围岩情况，定出位，做出标记。2、锚杆距的允偏差为150mm，页应力锚杆距的允偏差为200mm。3、预应力锚杆的钻轴线与设计轴线偏差不应大于3%，其他锚杆的钻轴线应符合设计要求。4.2锚杆深应符合下列要求：水泥砂浆锚杆深允偏差宜为50mm。4.3锚杆径应符合下列要求：水泥砂浆锚杆径应大于杆体直径15mm。4.4锚杆安装前应做好下列检查工作：1、锚杆原材料型号、规格、品种，以及锚杆各部件质量和技术性能应符合设计要求；2、锚杆位、径、深及布置形式应符合设计要求；3、积水和岩粉应吹洗干净。五、主要施工法及施工顺序5.1锚杆格构梁陇城壹号室外附属工程2号边坡采用放坡+预应力锚杆格构的式进行边坡支护。主要施工顺序如下：专业资料自上而下按设计坡比削坡-逐级进行锚杆格构支护及护坡桩施工-地下车库基坑支护及开挖。2号坡第一级坡均采用锚杆格构梁进行支护，布置3道预应力锚杆，第二级坡AB段采用锚杆格构梁支护，布置4道预应力锚杆；BD段采用放坡，坡面采用种植植被或生态护坡。锚杆直径为130mm，水泥砂浆强度等级为M30,锚杆选用1根直径32或22螺纹钢，强度等级HRB400。自由段采用聚氯乙烯管波纹管和PVC管充填防腐油脂进行防腐处理，沉渣段为0.5米，详见锚杆结构详图。锚杆沿坡面水平间距3.0米，竖向间距3.0米布置，锚杆布置详图。位于第一级放坡区域的格构梁截面军采用水平向和竖直向宽0.30米，高0.40米，竖向框架梁倾角同边坡角度。位于第二级放坡区域的格构梁截面距采用0.3*0.3米，格构梁嵌入坡面20cm,露出坡面10cm,格构梁底部采用3:7灰土夯实处...
