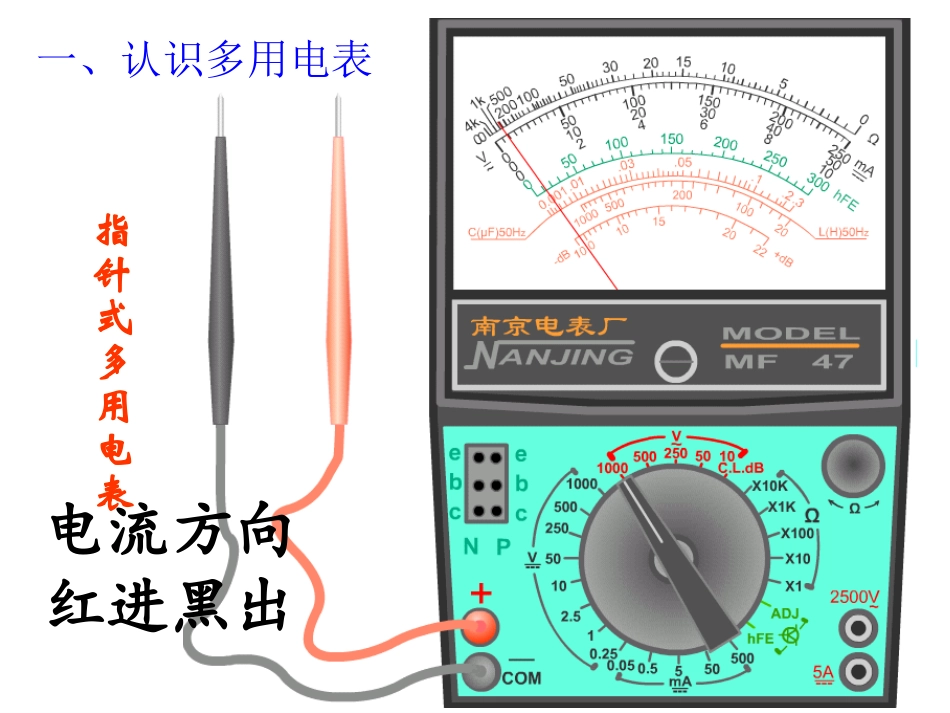

多用电表的原理温故知新闭合电路欧姆定律内容及表达式指针式多用电表一、认识多用电表电流方向红进黑出多用表的结构选择开关测试笔插孔欧姆调零旋钮指针定位螺丝机械调零旋钮表盘指针式多用电表指针式多用电表数字式多用电表数字式多用电表预备知识：表头指针偏转的角度与通过表头的电流成正比，所以表头上的刻度是均匀的。VG二、将表头改装成大量程电压表和电流表RgUIRVU=I(Rg+R)IIARAIA=I+IRgR分压电阻分流电阻电压表↓电流表↓Rg根据这些原理，我们能否把表头G改装成能够测量导体电阻，并能直接读出电阻数值的欧姆表呢？Ω（3）如果把任意电阻Rx接在A、B间,电流表读数I与Rx的值有什么关系?R1ABEr导线电阻R2142Ω5mA1505.1XRI例、如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,表头电阻Rg=7.5Ω,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？（2）调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?Rg通过这个电路可不可以把表头改装成欧姆表？rABER0（欧姆表）)(0rRRREIgx1.原理图：2.测电阻的基本原理：内RxREI思考：欧姆表盘的刻度是均匀的吗？二、将表头改装成欧姆表AB（1）电阻为∞时，电流I=∞01500A150Ω（4）若I=5mA,则Rx=3、欧姆表的表头刻度0105ΩR1（3）若I=3mA,则Rx=350Ω3503（E＝1.5V，r＝0.5Ω，Rg＝7.5Ω，Ig=10mA）(2)欲使满偏位置为0Ω，则R1=142Ω中值电阻中值电阻是电流表的指针指到刻度盘的中央时所对应的Rx值。Rx与R内之间有什么关系？Rx=R内（1）零刻度在右边，左边为无限大。（2）刻度不均匀,左边密、右边稀。刻度特点:R中=R内=Rg+r+R0（3）刻度盘中央数值是欧姆表的总内阻电压表电流表和欧姆表都有一个表头，能不能让它们共用一个表头制成一个多用电表呢?三、多用电表小结1、万用表测电阻的测量原理：2.欧姆表盘特点3、测电阻、电流、电压时，电流均从？表笔流入万用表x内EI=R+R闭合电路欧姆定律闭合电路欧姆定律能力训练题关于多用电表表面上的刻度线,下列说法中正确的是（）A.直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B.电阻刻度是不均匀的C.交流电压刻度线是均匀的D.电阻刻度上的零刻度线与直流电流最大刻度线相对应ABDABD如图为欧姆表的原理示意图，其中电流表的满偏电流Ig=300μA，内阻Rg=100Ω，可变电阻R的最大值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，图中与接线柱A相连的表笔颜色应该是_______色，按照正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=__________千欧。能力训练题红红55GBARxR能力训练题某一个多用电表的表盘部分刻度已模糊不清,调零后,用它测量一个20Ω的电阻时，指针恰好指在刻度盘正中间。如果用它的同一档来测量一个未知电阻，指针指在满刻度的1/3处，则该电阻的阻值为___________Ω.解：解：xgggRREIREIREI内内内，，312021R内=20Ω，Rx=40Ω解得解得4040
