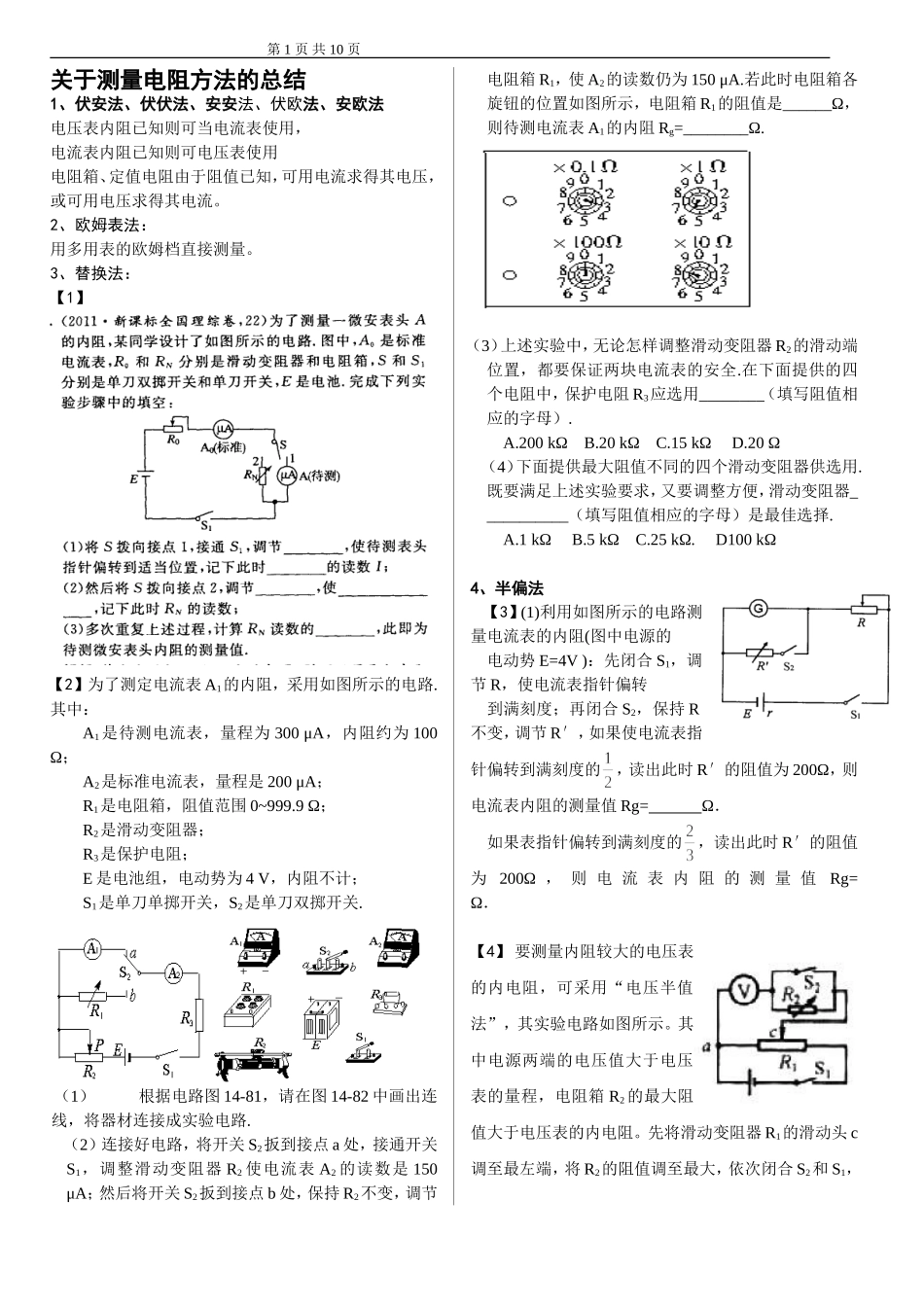

第1页共10页关于测量电阻方法的总结1、伏安法、伏伏法、安安法、伏欧法、安欧法电压表内阻已知则可当电流表使用，电流表内阻已知则可电压表使用电阻箱、定值电阻由于阻值已知，可用电流求得其电压，或可用电压求得其电流。2、欧姆表法：用多用表的欧姆档直接测量。3、替换法：【1】【2】为了测定电流表A1的内阻，采用如图所示的电路.其中：A1是待测电流表，量程为300μA，内阻约为100Ω；A2是标准电流表，量程是200μA；R1是电阻箱，阻值范围0~999.9Ω；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关.（1）根据电路图14-81，请在图14-82中画出连线，将器材连接成实验电路.（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA.若此时电阻箱各旋钮的位置如图所示，电阻箱R1的阻值是______Ω，则待测电流表A1的内阻Rg=________Ω.（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全.在下面提供的四个电阻中，保护电阻R3应选用________（填写阻值相应的字母）.A.200kΩB.20kΩC.15kΩD.20Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用.既要满足上述实验要求，又要调整方便，滑动变阻器___________（填写阻值相应的字母）是最佳选择.A.1kΩB.5kΩC.25kΩ.D100kΩ4、半偏法【3】(1)利用如图所示的电路测量电流表的内阻(图中电源的电动势E=4V)：先闭合S1，调节R，使电流表指针偏转到满刻度；再闭合S2，保持R不变，调节R′，如果使电流表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg=Ω．如果表指针偏转到满刻度的，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg=Ω．【4】要测量内阻较大的电压表的内电阻，可采用“电压半值法”，其实验电路如图所示。其中电源两端的电压值大于电压表的量程，电阻箱R2的最大阻值大于电压表的内电阻。先将滑动变阻器R1的滑动头c调至最左端，将R2的阻值调至最大，依次闭合S2和S1，第2页共10页调节R1使电压表满偏，然后断开S2，保持滑动变阻器的滑动头c的位置不变，调节R2使电压表半偏，此时R2的示数即可视为电压表的内电阻值。（1）实验时，在断开S2调节R2过程中，a点与滑动变阻器的滑动头c之间的电压应：_____。（2）实验室备有如下四个滑动变阻器，它们的最大阻值分别为A．10ΩB．1kΩC．10kΩD．100kΩ为减小测量误差，本实验中的滑动变阻器R1应选择_______。（填序号）【例题答案】：1、2、（1）如图所示.（2）86.386.3（3）B（4）C3、200，1004、（1）保持基本不变（或保持不变）；（2）A【练习题】1.下表中选出适当的器材，试设计一个测量阻值约为15k的电阻的电路。要求方法简捷，RX两端电压能从0开始变化，要求有尽可能高的精确度。电流表A1：量程1mA内阻约50；电流表A2：量程300内阻约300电流表A3：量程100内阻约500；固定电阻：R0=9990；电流表G：Ig=300、Rg=10。滑动变阻器R1：阻值约50；额定电流为1A滑动变阻器R2：阻值约100K额定电流为0.001A电池组：E=3V；内阻小但不可忽略；开关，导线若干2.两块电压表测电阻用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑线变阻器R，最大阻值约为100Ω；单刀单掷开关K，导线若干。（1）测量中要求电压表的读数不小于其量程的，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。（2）根据你所画的电路原理图在题给的实物图上画出连线。（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。3.两块电流表测电阻从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1。要求方法简捷，有尽可能高的测量精度，并能测得多组数据。器材代号规格电流表（A1）量程100mA，内阻r1待测（约40Ω）电流表（A2）量程500uA，内阻r2＝...
