混凝土的主要技术性能VIP专享VIP免费

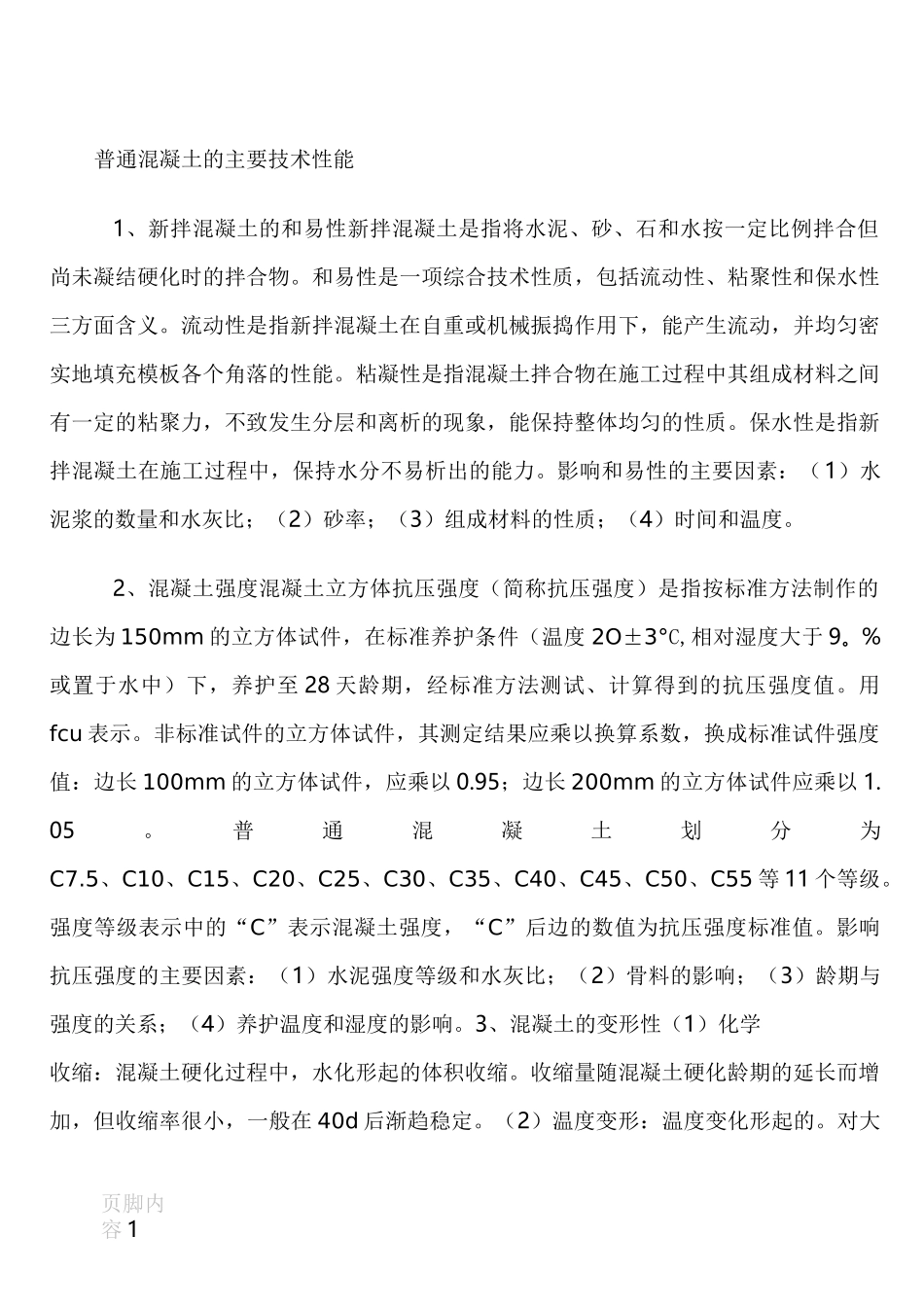

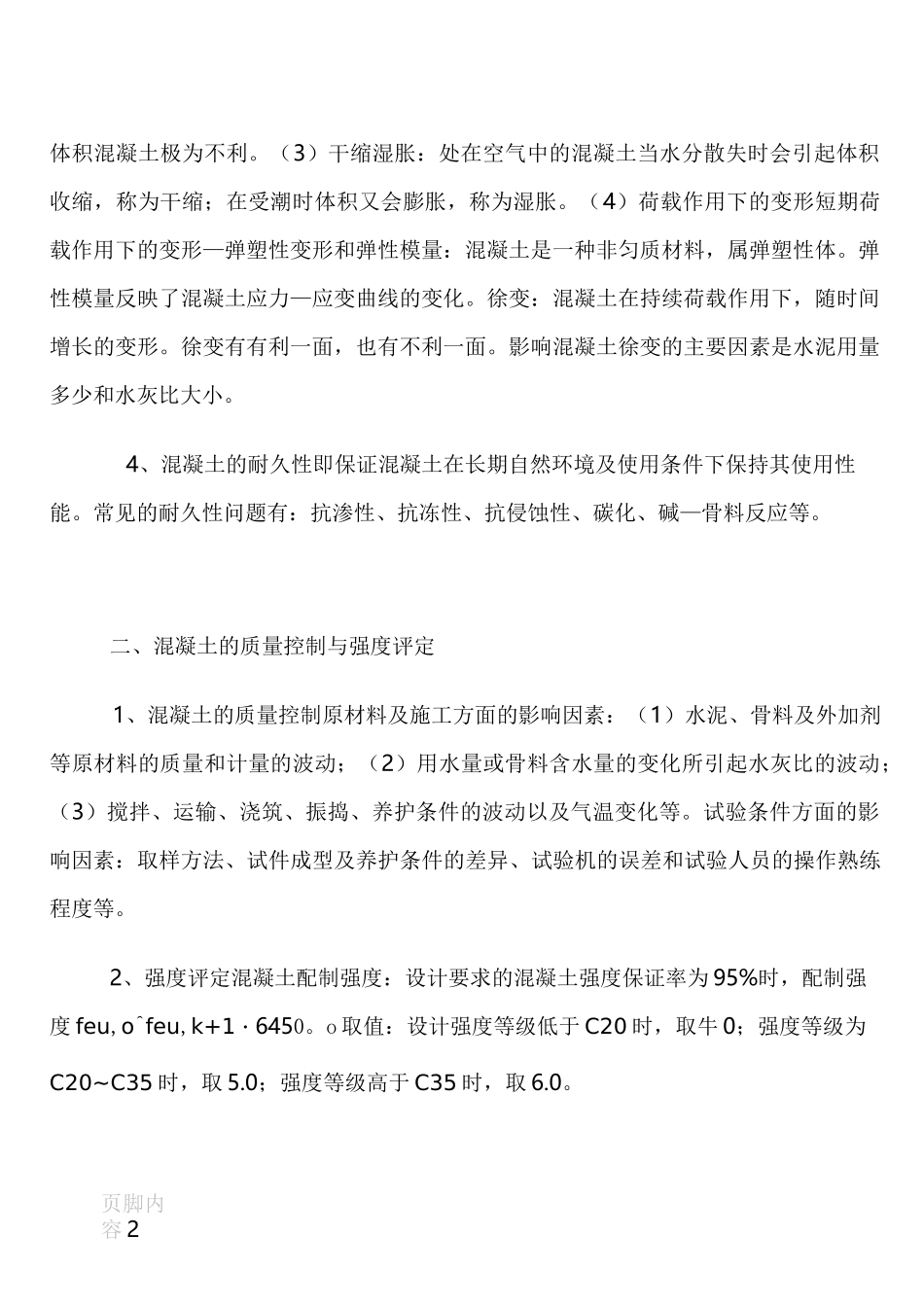

页脚内容1普通混凝土的主要技术性能1、新拌混凝土的和易性新拌混凝土是指将水泥、砂、石和水按一定比例拌合但尚未凝结硬化时的拌合物。和易性是一项综合技术性质，包括流动性、粘聚性和保水性三方面含义。流动性是指新拌混凝土在自重或机械振捣作用下，能产生流动，并均匀密实地填充模板各个角落的性能。粘凝性是指混凝土拌合物在施工过程中其组成材料之间有一定的粘聚力，不致发生分层和离析的现象，能保持整体均匀的性质。保水性是指新拌混凝土在施工过程中，保持水分不易析出的能力。影响和易性的主要因素：（1）水泥浆的数量和水灰比；（2）砂率；（3）组成材料的性质；（4）时间和温度。2、混凝土强度混凝土立方体抗压强度（简称抗压强度）是指按标准方法制作的边长为150mm的立方体试件，在标准养护条件（温度2O±3°C,相对湿度大于9。%或置于水中）下，养护至28天龄期，经标准方法测试、计算得到的抗压强度值。用fcu表示。非标准试件的立方体试件，其测定结果应乘以换算系数，换成标准试件强度值：边长100mm的立方体试件，应乘以0.95；边长200mm的立方体试件应乘以1.05。普通混凝土划分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55等11个等级。强度等级表示中的“C”表示混凝土强度，“C”后边的数值为抗压强度标准值。影响抗压强度的主要因素：（1）水泥强度等级和水灰比；（2）骨料的影响；（3）龄期与强度的关系；（4）养护温度和湿度的影响。3、混凝土的变形性（1）化学收缩：混凝土硬化过程中，水化形起的体积收缩。收缩量随混凝土硬化龄期的延长而增加，但收缩率很小，一般在40d后渐趋稳定。（2）温度变形：温度变化形起的。对大页脚内容2体积混凝土极为不利。（3）干缩湿胀：处在空气中的混凝土当水分散失时会引起体积收缩，称为干缩；在受潮时体积又会膨胀，称为湿胀。（4）荷载作用下的变形短期荷载作用下的变形—弹塑性变形和弹性模量：混凝土是一种非匀质材料，属弹塑性体。弹性模量反映了混凝土应力—应变曲线的变化。徐变：混凝土在持续荷载作用下，随时间增长的变形。徐变有有利一面，也有不利一面。影响混凝土徐变的主要因素是水泥用量多少和水灰比大小。4、混凝土的耐久性即保证混凝土在长期自然环境及使用条件下保持其使用性能。常见的耐久性问题有：抗渗性、抗冻性、抗侵蚀性、碳化、碱—骨料反应等。二、混凝土的质量控制与强度评定1、混凝土的质量控制原材料及施工方面的影响因素：（1）水泥、骨料及外加剂等原材料的质量和计量的波动；（2）用水量或骨料含水量的变化所引起水灰比的波动；（3）搅拌、运输、浇筑、振捣、养护条件的波动以及气温变化等。试验条件方面的影响因素：取样方法、试件成型及养护条件的差异、试验机的误差和试验人员的操作熟练程度等。2、强度评定混凝土配制强度：设计要求的混凝土强度保证率为95%时，配制强度feu,o^feu,k+1・6450。o取值：设计强度等级低于C20时，取牛0；强度等级为C20~C35时，取5.0；强度等级高于C35时，取6.0。页脚内容3三、普通混凝土的配合比设计混凝土配合比是指混凝土中各组成材料数量之间的比例关系。1、设计基本要点（1）设计的基本要求：A、满足混凝土结构设计要求的强度等级；B、满足施工所要求的混凝土拌合物的和易性；C、满足与使用环境相适应的耐久性；D、在满足以上三项技术性质的前提下，尽量做到节约水泥和降低混凝土成本，符合经济性原则。（2）、三个重要参数：水灰比、单位用水量和砂率。2、普通混凝土配合比设计的方法和步骤分三步进行：（1）初步配合比计算A、确定配制强度（feu,o）feu,o^feu,k+1.645OB、初步确定水灰比值（W/C）feu,o=aafee（C/W-ab）变为：W/C=aafee/（feu,o+aaabfee）当计算所得的水灰比大于规定的最大水灰比值（表5.14）时，应取规定的最大水灰比值。C、确定im3混凝土的用水量（mwo）根据施工要求的坍落度值和已知的粗骨料种类及最大粒径，查表5.15,选取单位用水量。根据已选定的每1m3混凝土用水量（mwo）和已确定的水灰比（C/W）值，求出水泥用量（meo）D、计算混凝土的单位水泥用量（meo）再根据结构使用环境条件和耐久性要求,查表5.14中规定的1m3混...
