光的折射作图专题训练VIP免费

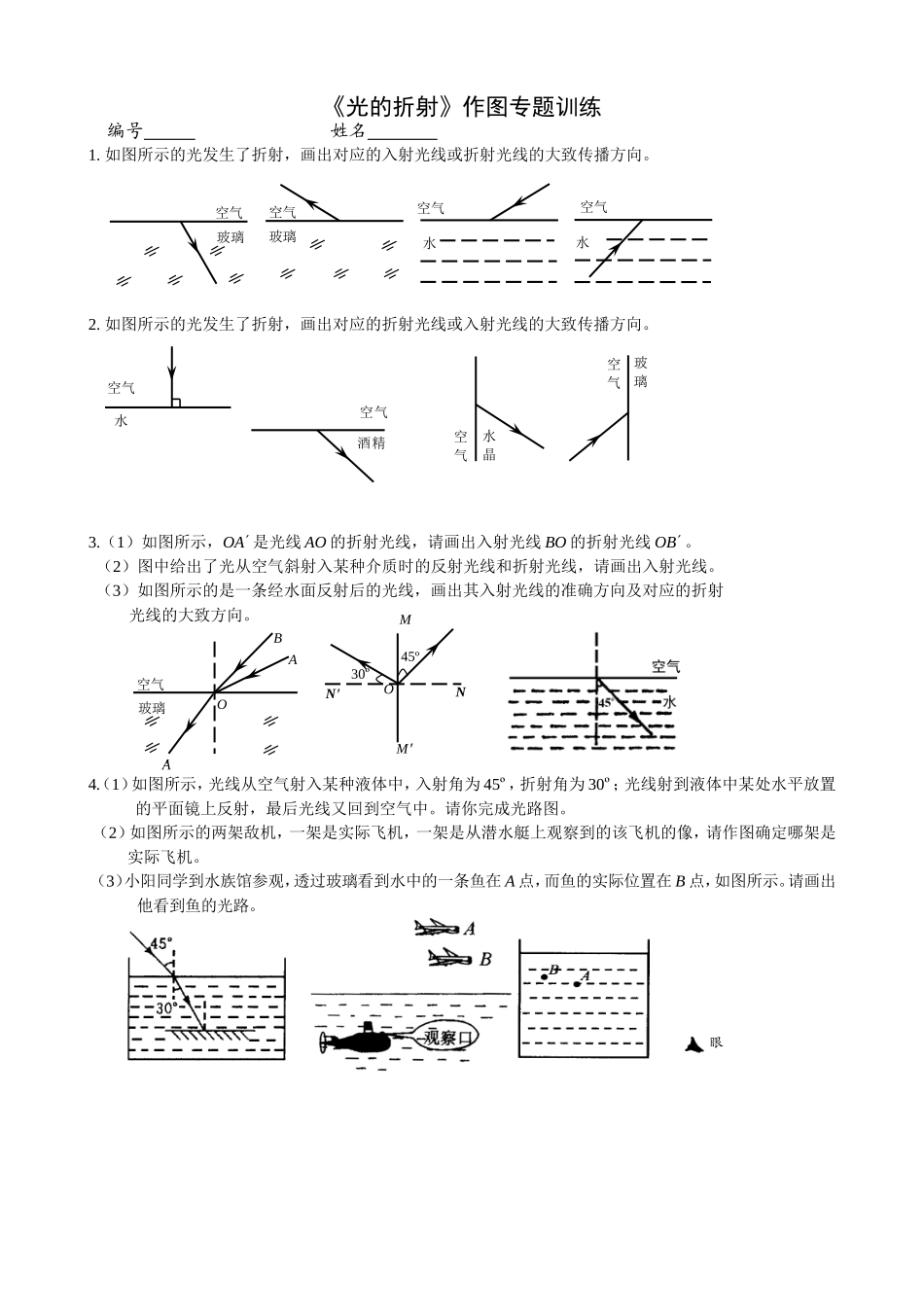

光的折射作图专题训练_第1页
1/2

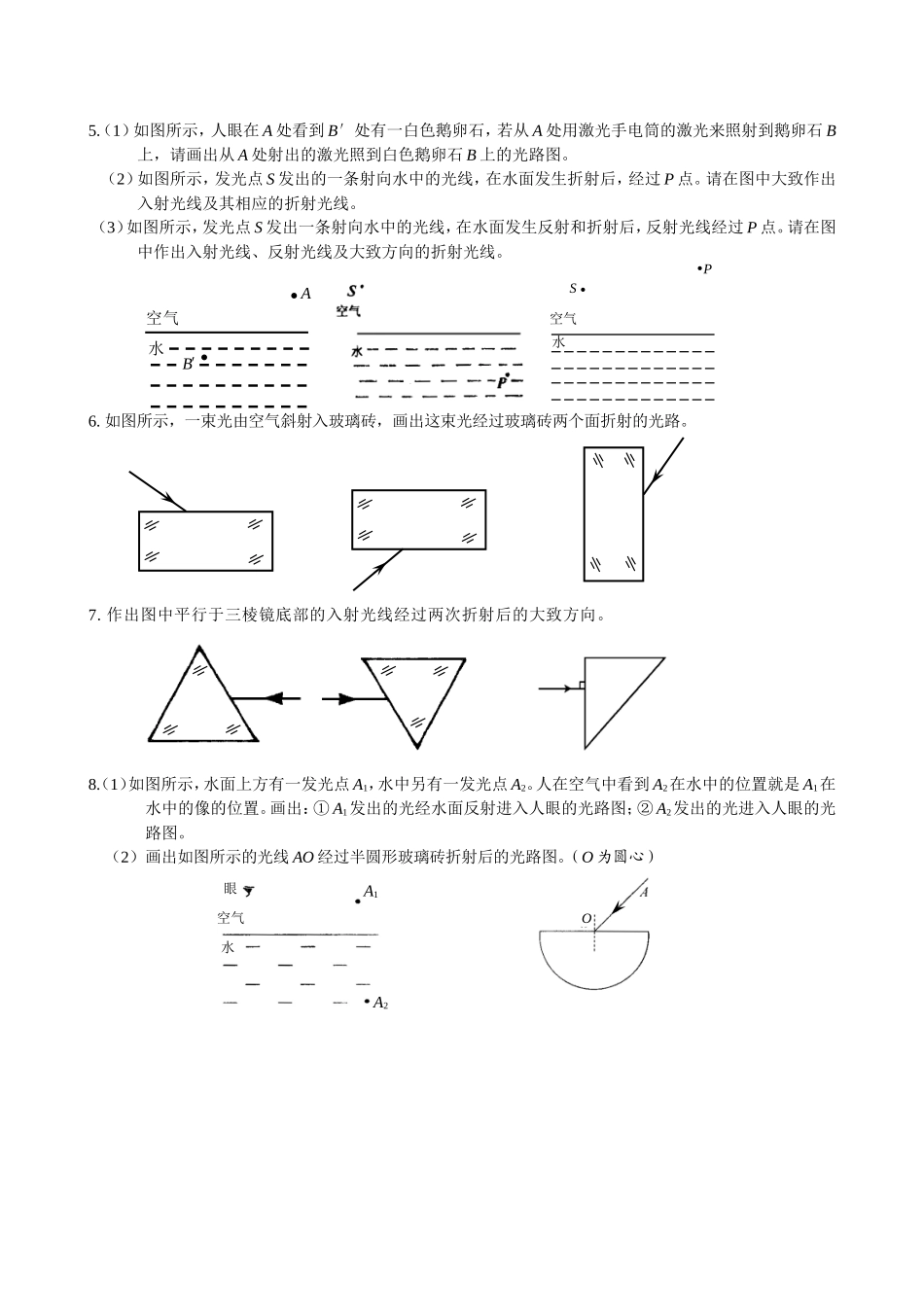

光的折射作图专题训练_第2页
2/2
空气水空气酒精水晶空气玻璃空气眼空气水空气玻璃空气水空气玻璃A空气玻璃AOB′ONMNM30º45º′′《光的折射》作图专题训练编号姓名1.如图所示的光发生了折射,画出对应的入射光线或折射光线的大致传播方向。2.如图所示的光发生了折射,画出对应的折射光线或入射光线的大致传播方向。3.(1)如图所示,OA´是光线AO的折射光线,请画出入射光线BO的折射光线OB´。(2)图中给出了光从空气斜射入某种介质时的反射光线和折射光线,请画出入射光线。(3)如图所示的是一条经水面反射后的光线,画出其入射光线的准确方向及对应的折射光线的大致方向。4.(1)如图所示,光线从空气射入某种液体中,入射角为45º,折射角为30º;光线射到液体中某处水平放置的平面镜上反射,最后光线又回到空气中。请你完成光路图。(2)如图所示的两架敌机,一架是实际飞机,一架是从潜水艇上观察到的该飞机的像,请作图确定哪架是实际飞机。(3)小阳同学到水族馆参观,透过玻璃看到水中的一条鱼在A点,而鱼的实际位置在B点,如图所示。请画出他看到鱼的光路。空气水SP空气水AB′眼A1A2水空气O5.(1)如图所示,人眼在A处看到B′处有一白色鹅卵石,若从A处用激光手电筒的激光来照射到鹅卵石B上,请画出从A处射出的激光照到白色鹅卵石B上的光路图。(2)如图所示,发光点S发出的一条射向水中的光线,在水面发生折射后,经过P点。请在图中大致作出入射光线及其相应的折射光线。(3)如图所示,发光点S发出一条射向水中的光线,在水面发生反射和折射后,反射光线经过P点。请在图中作出入射光线、反射光线及大致方向的折射光线。6.如图所示,一束光由空气斜射入玻璃砖,画出这束光经过玻璃砖两个面折射的光路。7.作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向。8.(1)如图所示,水面上方有一发光点A1,水中另有一发光点A2。人在空气中看到A2在水中的位置就是A1在水中的像的位置。画出:①A1发出的光经水面反射进入人眼的光路图;②A2发出的光进入人眼的光路图。(2)画出如图所示的光线AO经过半圆形玻璃砖折射后的光路图。(O为圆心)
