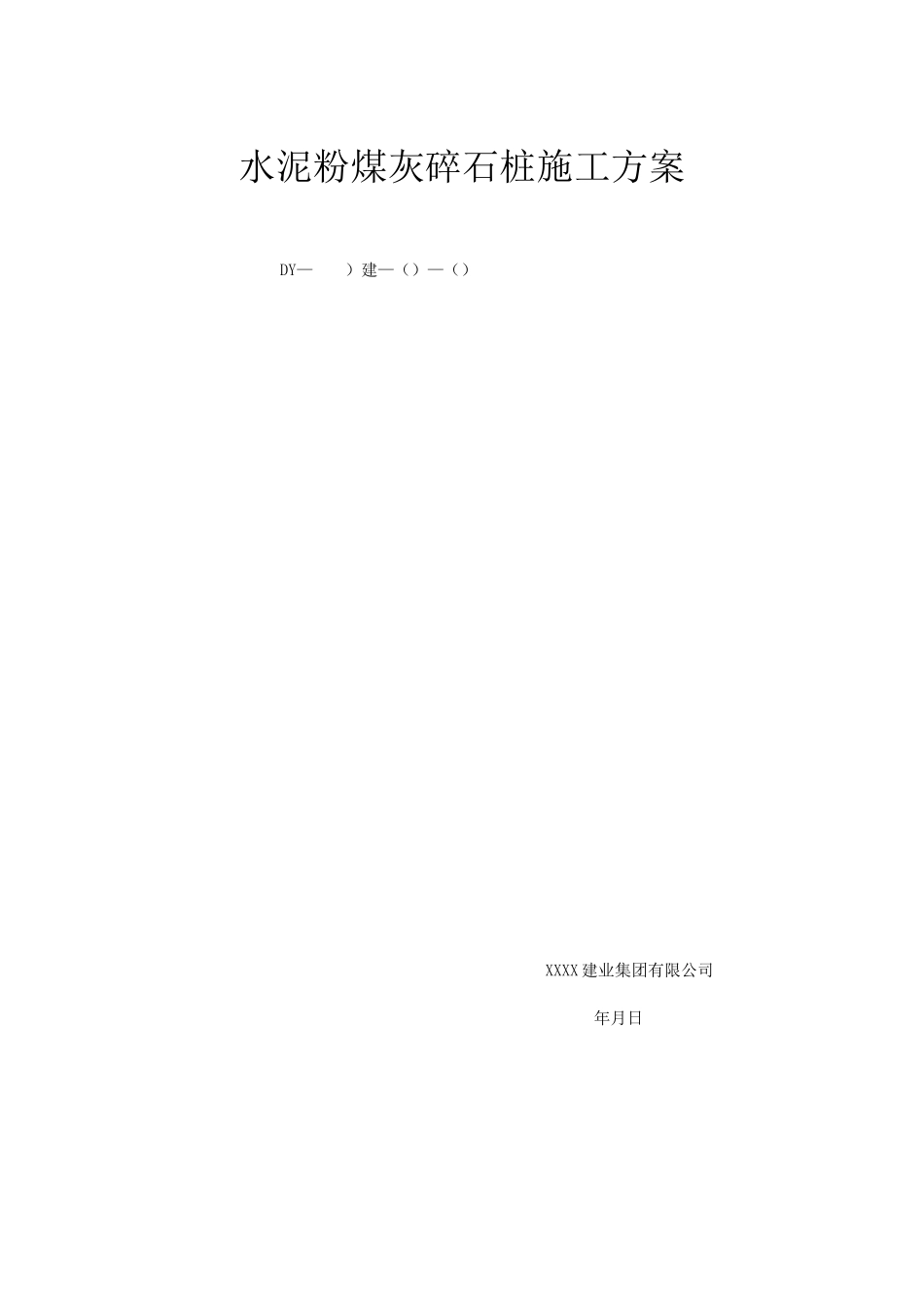

水泥粉煤灰碎石桩施工方案VIP免费

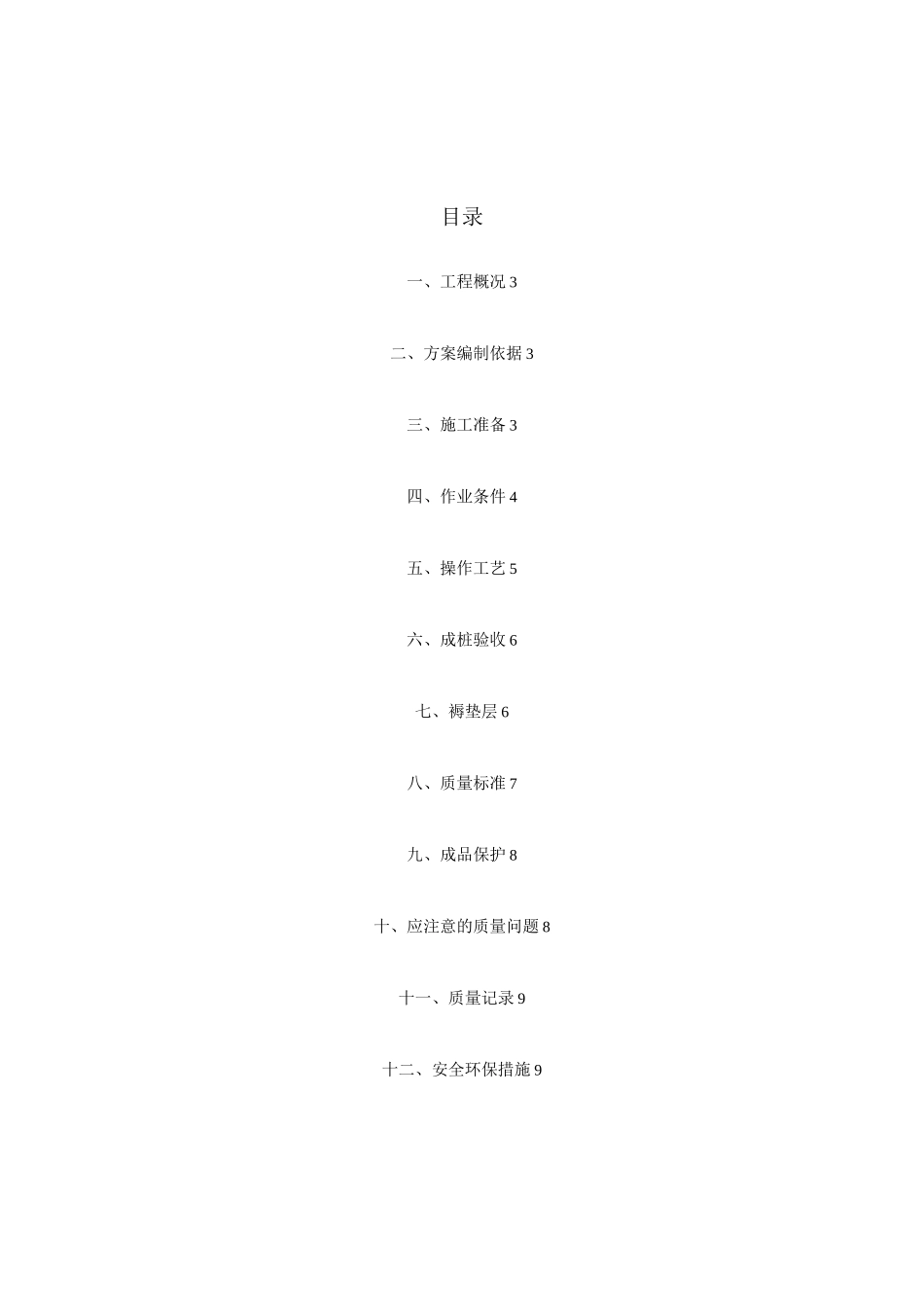

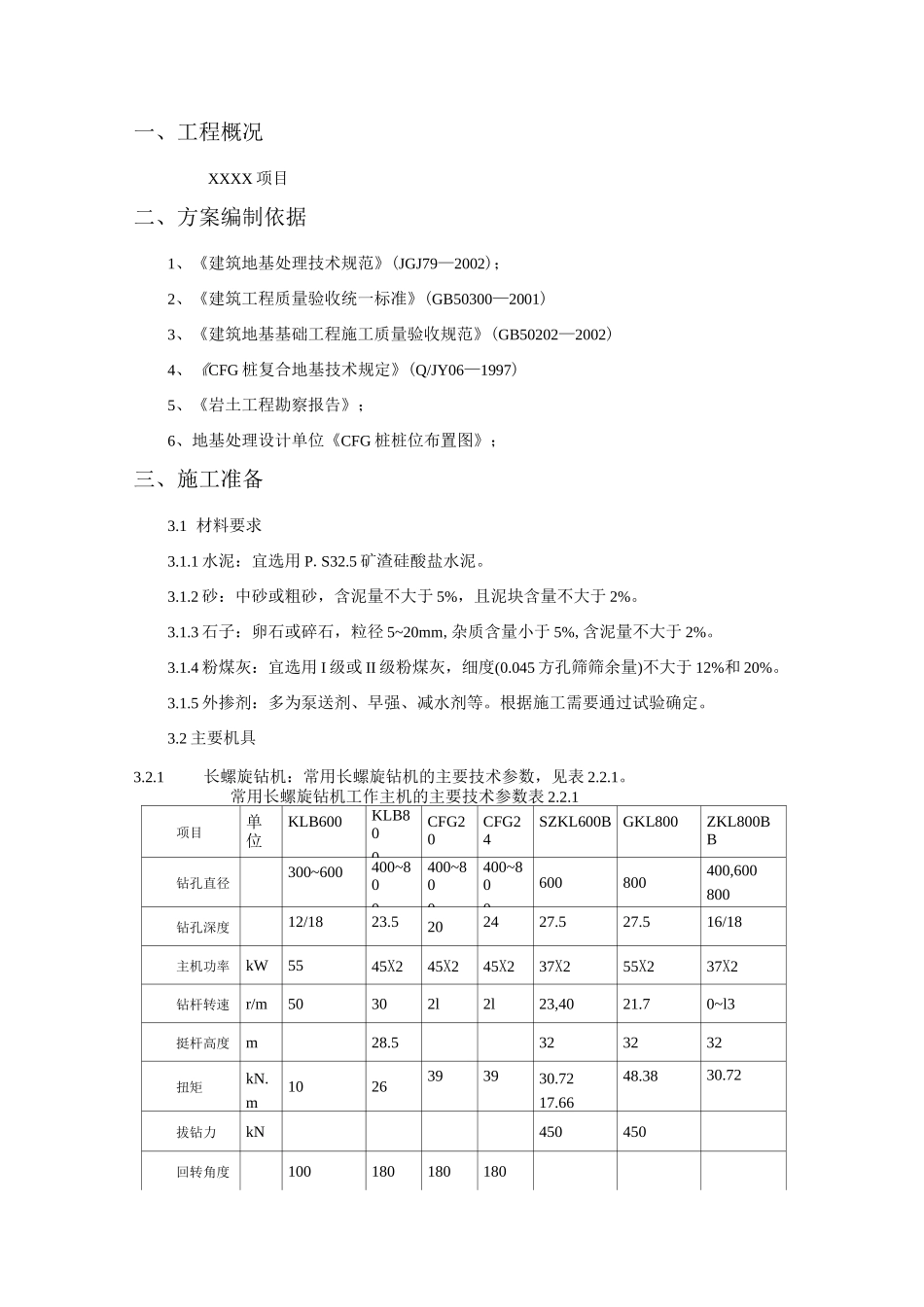

水泥粉煤灰碎石桩施工方案DY—）建—（）—（）XXXX建业集团有限公司年月日目录一、工程概况3二、方案编制依据3三、施工准备3四、作业条件4五、操作工艺5六、成桩验收6七、褥垫层6八、质量标准7九、成品保护8十、应注意的质量问题8十一、质量记录9十二、安全环保措施9一、工程概况XXXX项目二、方案编制依据1、《建筑地基处理技术规范》(JGJ79—2002)；2、《建筑工程质量验收统一标准》(GB50300—2001)3、《建筑地基基础工程施工质量验收规范》(GB50202—2002)4、《CFG桩复合地基技术规定》(Q/JY06—1997)5、《岩土工程勘察报告》；6、地基处理设计单位《CFG桩桩位布置图》；三、施工准备3.1材料要求3.1.1水泥：宜选用P.S32.5矿渣硅酸盐水泥。3.1.2砂：中砂或粗砂，含泥量不大于5%，且泥块含量不大于2%。3.1.3石子：卵石或碎石，粒径5~20mm,杂质含量小于5%,含泥量不大于2%。3.1.4粉煤灰：宜选用I级或II级粉煤灰，细度(0.045方孔筛筛余量)不大于12%和20%。3.1.5外掺剂：多为泵送剂、早强、减水剂等。根据施工需要通过试验确定。3.2主要机具3.2.1长螺旋钻机：常用长螺旋钻机的主要技术参数，见表2.2.1。常用长螺旋钻机工作主机的主要技术参数表2.2.1项目单位KLB600KLB800CFG20CFG24SZKL600BGKL800ZKL800BB钻孔直径300~600400~800400~800400~800600800400,600800钻孔深度12/1823.5202427.527.516/18主机功率kW5545X245X245X237X255X237X2钻杆转速r/m50302l2l23,4021.70~l3挺杆高度m28.5323232扭矩kN.m1026393930.7217.6648.3830.72拔钻力kN450450回转角度100180180180外工作形状态mm7730X4100X1550012000X5000X280008500X4600X22500尺运输状态寸mm11000X2600X400010500X3000X310013100X3000X3600整机质量t4124.5运输质量t20183.2.2现场搅拌素混凝土或采用商品砼。3.2.3混凝土输送泵，宜选用45〜60m3/h规格。3.2.4连接混凝土输送泵与钻机的钢管、高强柔性管，内径宜不小于150mm。3.2.5溜槽或导管：将搅拌机出料溜至混凝土输送泵，导管直径宜不小于300mm。3.2.6手推车或机动小翻斗车，装卸运砂石料或运土。3.2.7磅秤，称砂石料重量，盘秤或天平称外加剂重量。3.2.8长短棒式振捣器，部分加长软轴，振捣桩体混凝土用。四、作业条件4.1施工前应完成“三通一平”施工条件，现场电源根据设备功率大小，选用现场配电；水源根据设备数量，选用宜大勿小；场地应平整并具有一定的强度，如强度不足，应铺垫砂石，或垫钢板以利机械行走。地上、地下如电线、管线、旧建筑物、设备基础等障碍物均己排除处理完毕，无碍施工。各项临时设施如照明、动力、安全设备准备就绪。4.2熟悉施工图纸及场地的土质、水文地质资料，做到心中有数。4.3按CFG桩位平面图，测设桩位轴线、定位点，用巾25钢筋在桩位处扎入深度不小于300mm的孔，填人白灰并插上钢筋棍，标识桩位，要求所有桩位一次全部放完，并由技术负责人组织质检员、施工员、班组长共同对桩位进行检查，确认准确无误后，与甲方或监理办理预检签字手续。基坑内施工时，边坡应外扩不小于1.Om,以利边角桩施工。4.4施工前应对施工人员进行全面的技术安全交底，施工前对设备进行安全可靠性检查，确保施工安全。4.5施工现场应做好材料、机具摆放规划，使素混凝土输送距离最短，且输送管铺设时拐弯最少。五、操作工艺5.1工艺流程桩机定位一钻孔施工一混凝土配制、运输及泵送一压灌混凝土成桩一成桩验收。5.2桩机定位桩机就位时，必须保持平稳，不发生倾斜、移位。为准确控制造孔深度，应在桩架上或桩管上作出控制的标尺，以便在施工中进行观测、记录。5.3钻孔施工5.3.1钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2~3根桩后，应对钻杆连接处进行紧固。5.3.2桩机就位前进行孔位复核。钻机定位后，钻尖封口，最好用橡皮筋箍住。进行预检，钻尖与桩点偏移不得大于10mm,并采用双向锤法将钻杆调整垂直，慢速开孔。5.3.3钻进速度应根据土层情况来确定：杂填土、黏性土、砂卵石层为0.2〜0.5m/min;素填土、黏性土、粉土、砂层为1.0〜1.5m/min。施工前应根据试钻结果进行调整。5.3.4钻机钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反转应...
