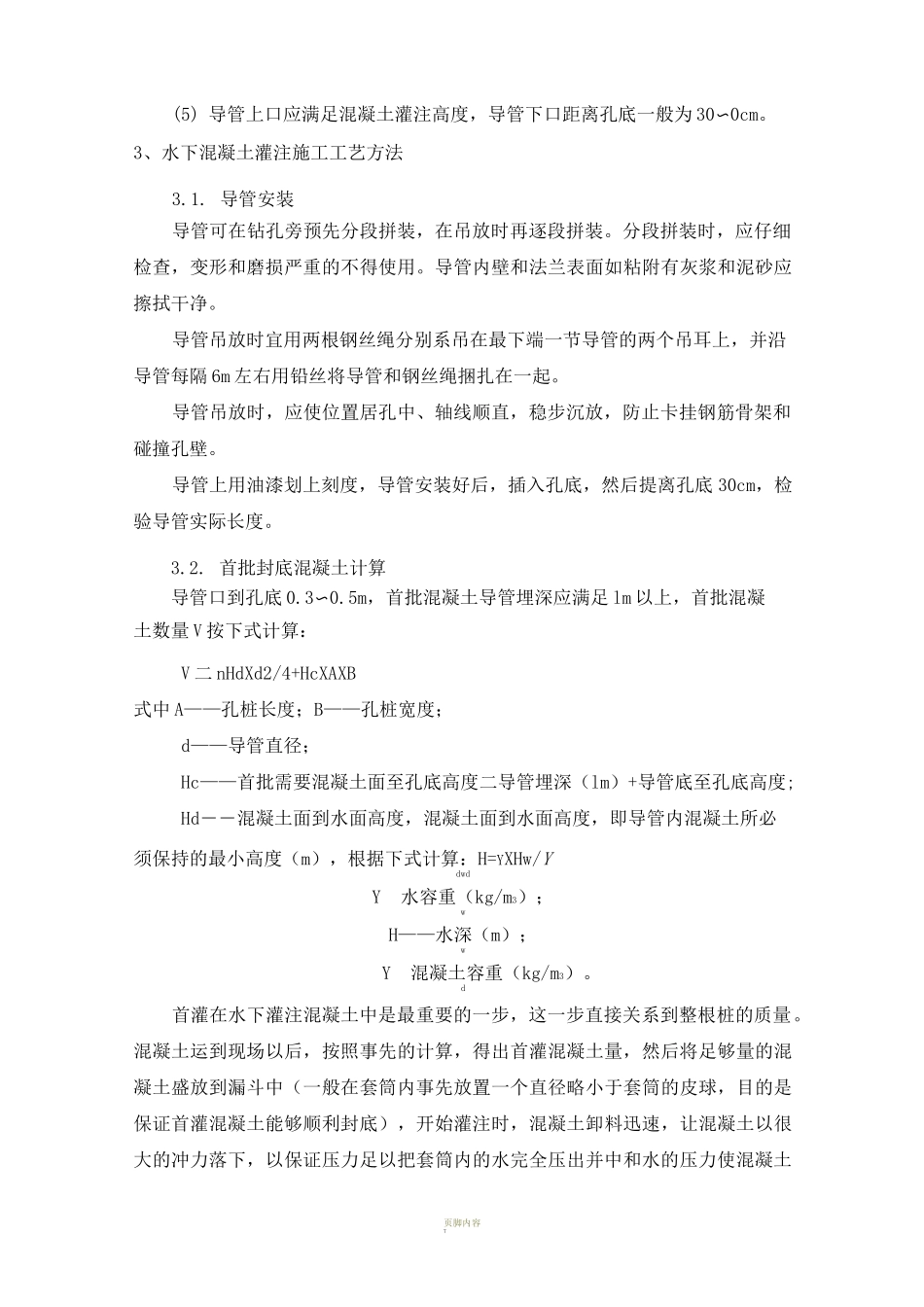

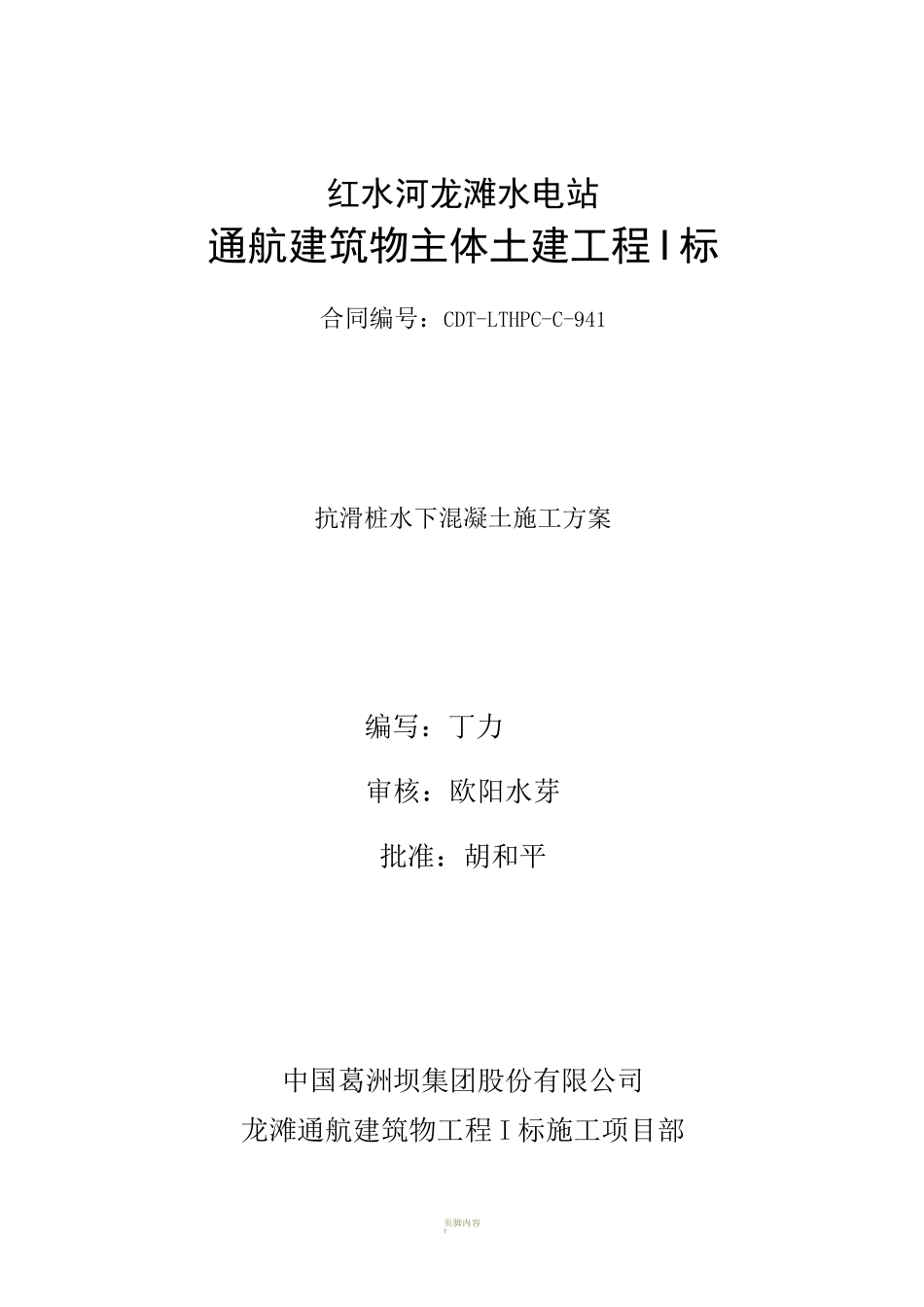

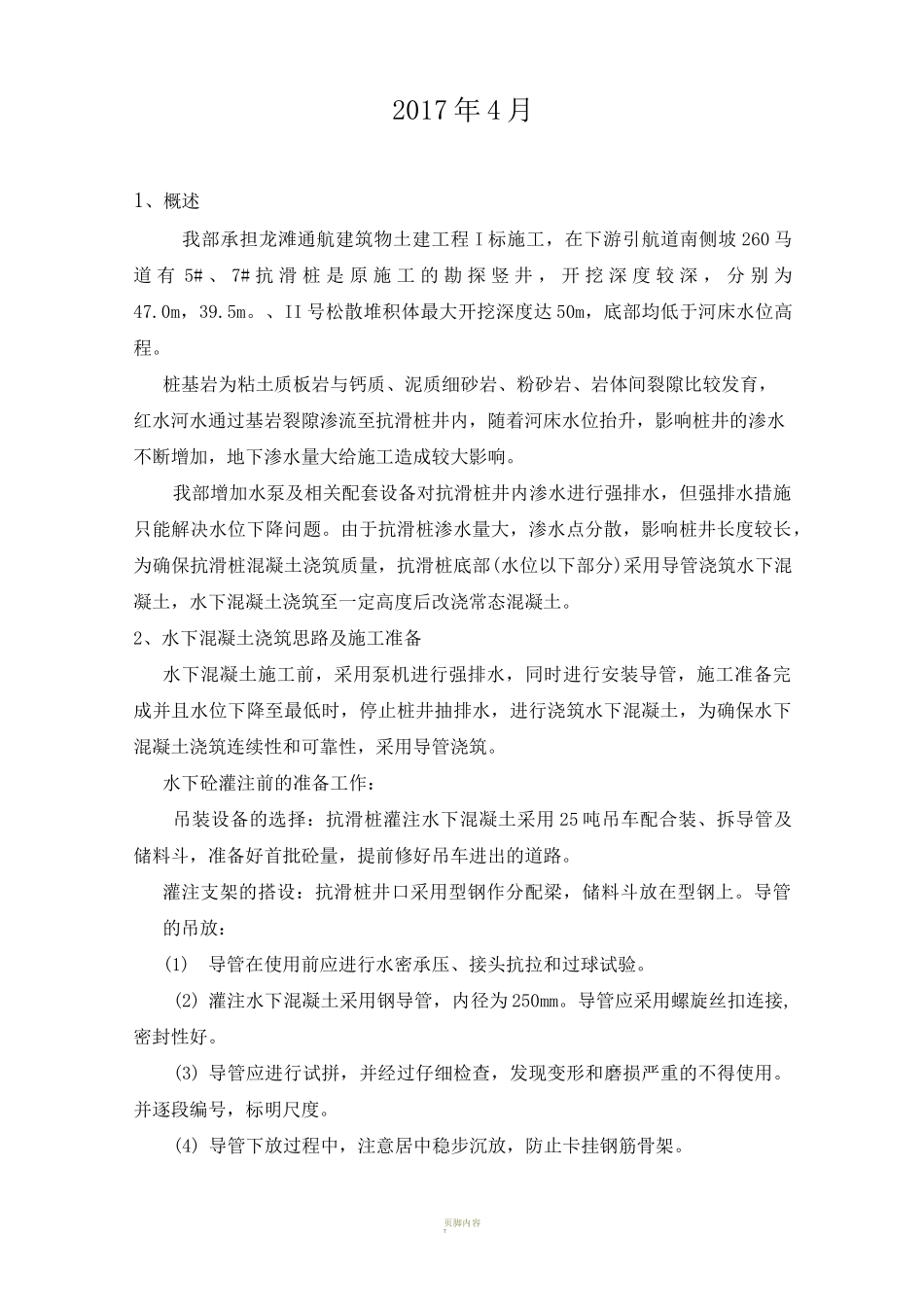

页脚内容7红水河龙滩水电站通航建筑物主体土建工程I标合同编号：CDT-LTHPC-C-941抗滑桩水下混凝土施工方案编写：丁力审核：欧阳水芽批准：胡和平中国葛洲坝集团股份有限公司龙滩通航建筑物工程I标施工项目部页脚内容72017年4月1、概述我部承担龙滩通航建筑物土建工程I标施工，在下游引航道南侧坡260马道有5#、7#抗滑桩是原施工的勘探竖井，开挖深度较深，分别为47.0m，39.5m。、II号松散堆积体最大开挖深度达50m，底部均低于河床水位高程。桩基岩为粘土质板岩与钙质、泥质细砂岩、粉砂岩、岩体间裂隙比较发育，红水河水通过基岩裂隙渗流至抗滑桩井内，随着河床水位抬升，影响桩井的渗水不断增加，地下渗水量大给施工造成较大影响。我部增加水泵及相关配套设备对抗滑桩井内渗水进行强排水，但强排水措施只能解决水位下降问题。由于抗滑桩渗水量大，渗水点分散，影响桩井长度较长，为确保抗滑桩混凝土浇筑质量，抗滑桩底部(水位以下部分)采用导管浇筑水下混凝土，水下混凝土浇筑至一定高度后改浇常态混凝土。2、水下混凝土浇筑思路及施工准备水下混凝土施工前，采用泵机进行强排水，同时进行安装导管，施工准备完成并且水位下降至最低时，停止桩井抽排水，进行浇筑水下混凝土，为确保水下混凝土浇筑连续性和可靠性，采用导管浇筑。水下砼灌注前的准备工作：吊装设备的选择：抗滑桩灌注水下混凝土采用25吨吊车配合装、拆导管及储料斗，准备好首批砼量，提前修好吊车进出的道路。灌注支架的搭设：抗滑桩井口采用型钢作分配梁，储料斗放在型钢上。导管的吊放：(1)导管在使用前应进行水密承压、接头抗拉和过球试验。(2)灌注水下混凝土采用钢导管，内径为250mm。导管应采用螺旋丝扣连接,密封性好。(3)导管应进行试拼，并经过仔细检查，发现变形和磨损严重的不得使用。并逐段编号，标明尺度。(4)导管下放过程中，注意居中稳步沉放，防止卡挂钢筋骨架。页脚内容7(5)导管上口应满足混凝土灌注高度，导管下口距离孔底一般为30〜0cm。3、水下混凝土灌注施工工艺方法3.1.导管安装导管可在钻孔旁预先分段拼装，在吊放时再逐段拼装。分段拼装时，应仔细检查，变形和磨损严重的不得使用。导管内壁和法兰表面如粘附有灰浆和泥砂应擦拭干净。导管吊放时宜用两根钢丝绳分别系吊在最下端一节导管的两个吊耳上，并沿导管每隔6m左右用铅丝将导管和钢丝绳捆扎在一起。导管吊放时，应使位置居孔中、轴线顺直，稳步沉放，防止卡挂钢筋骨架和碰撞孔壁。导管上用油漆划上刻度，导管安装好后，插入孔底，然后提离孔底30cm，检验导管实际长度。3.2.首批封底混凝土计算导管口到孔底0.3〜0.5m，首批混凝土导管埋深应满足lm以上，首批混凝土数量V按下式计算：V二nHdXd2/4+HcXAXB式中A——孔桩长度；B——孔桩宽度；d——导管直径；Hc——首批需要混凝土面至孔底高度二导管埋深（lm）+导管底至孔底高度;Hd――混凝土面到水面高度，混凝土面到水面高度，即导管内混凝土所必须保持的最小高度（m），根据下式计算：H=YXHw/YdwdY水容重（kg/m3）；wH——水深（m）；wY混凝土容重（kg/m3）。d首灌在水下灌注混凝土中是最重要的一步，这一步直接关系到整根桩的质量。混凝土运到现场以后，按照事先的计算，得出首灌混凝土量，然后将足够量的混凝土盛放到漏斗中（一般在套筒内事先放置一个直径略小于套筒的皮球，目的是保证首灌混凝土能够顺利封底），开始灌注时，混凝土卸料迅速，让混凝土以很大的冲力落下，以保证压力足以把套筒内的水完全压出并中和水的压力使混凝土页脚内容7顺利封底，达到埋管一米以上的要求），首灌混凝土顺利灌注以后，以后的灌注过程可以适当的根据设备和条件限制进行适当的调节。现场施工、质检人员需要在现场记录套筒底部距离孔底高度，套筒总长度，套筒节数，套筒每节长度，套筒顶部距离孔口的高度，开灌时间，首灌混凝土量，埋管深度，灌注混凝土高度。将首批混凝土灌入孔底后，立即测探孔内混凝土面高度，计算出导管内埋置深度，如符合要求，即可正常灌注。如发现导管内大量进水，表明出现灌注事故，应排除事故后方可继续灌注3.3.混凝土灌注灌注开始后，应紧凑、连续地进行，严禁中途停工，同一...
