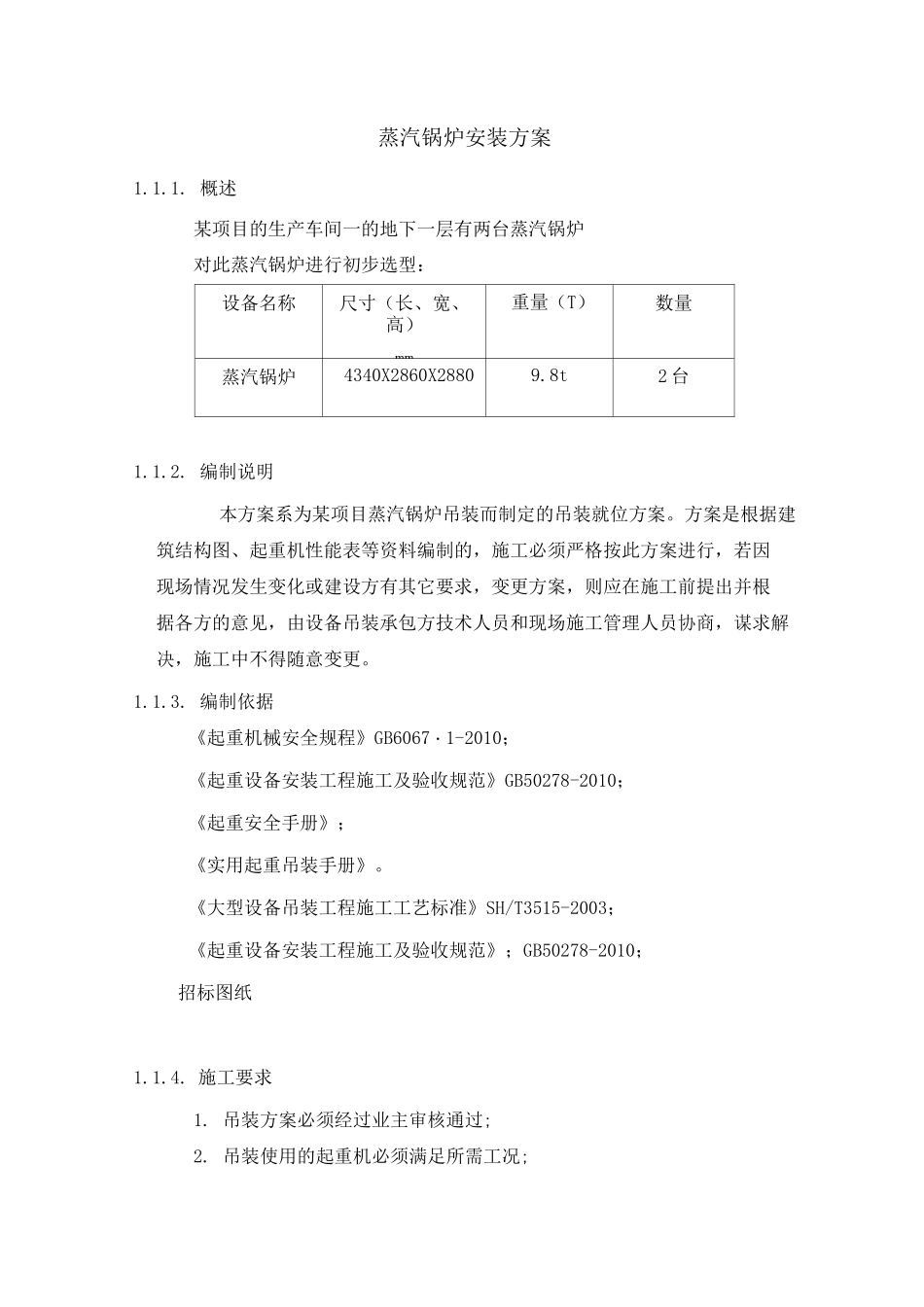

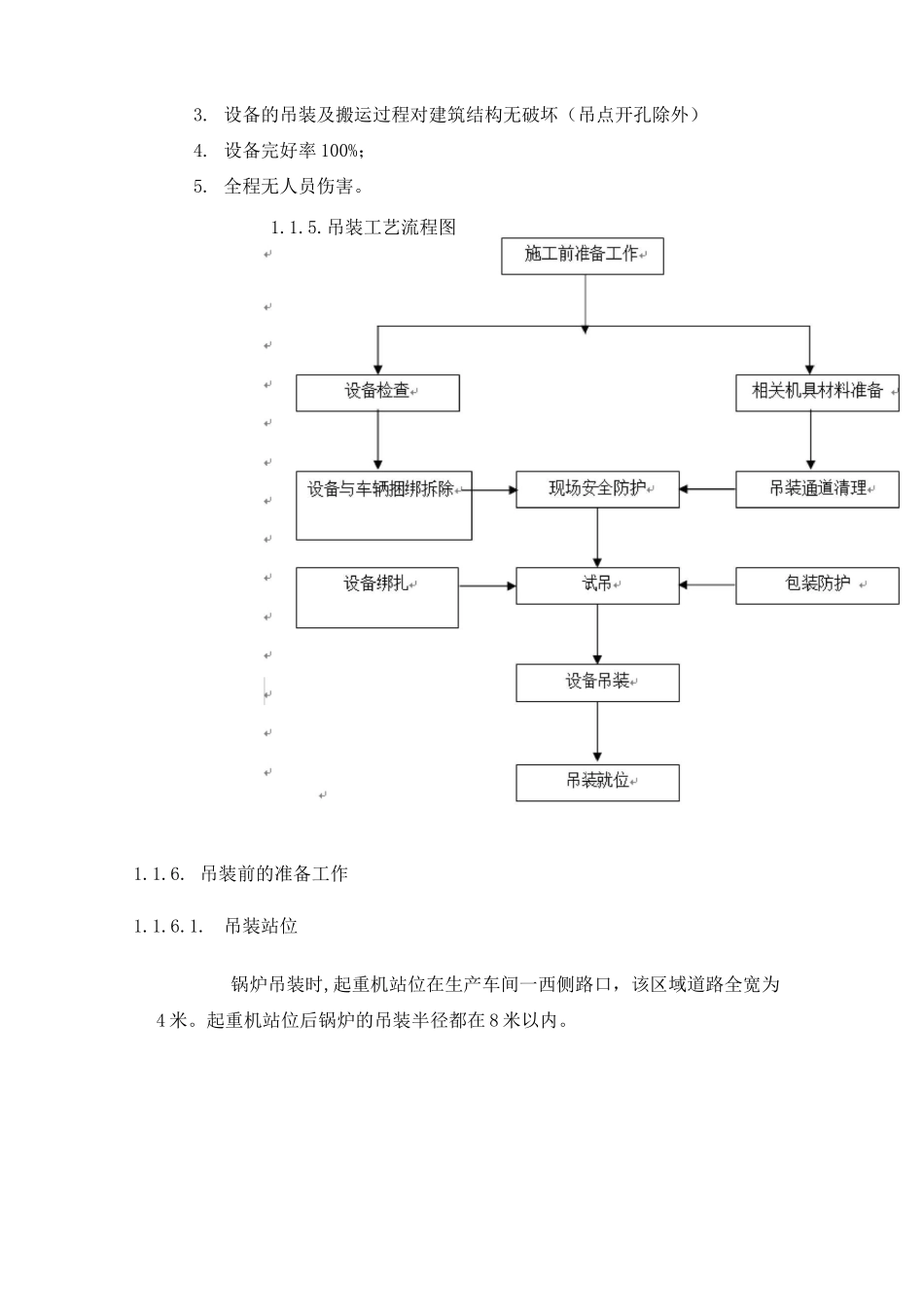

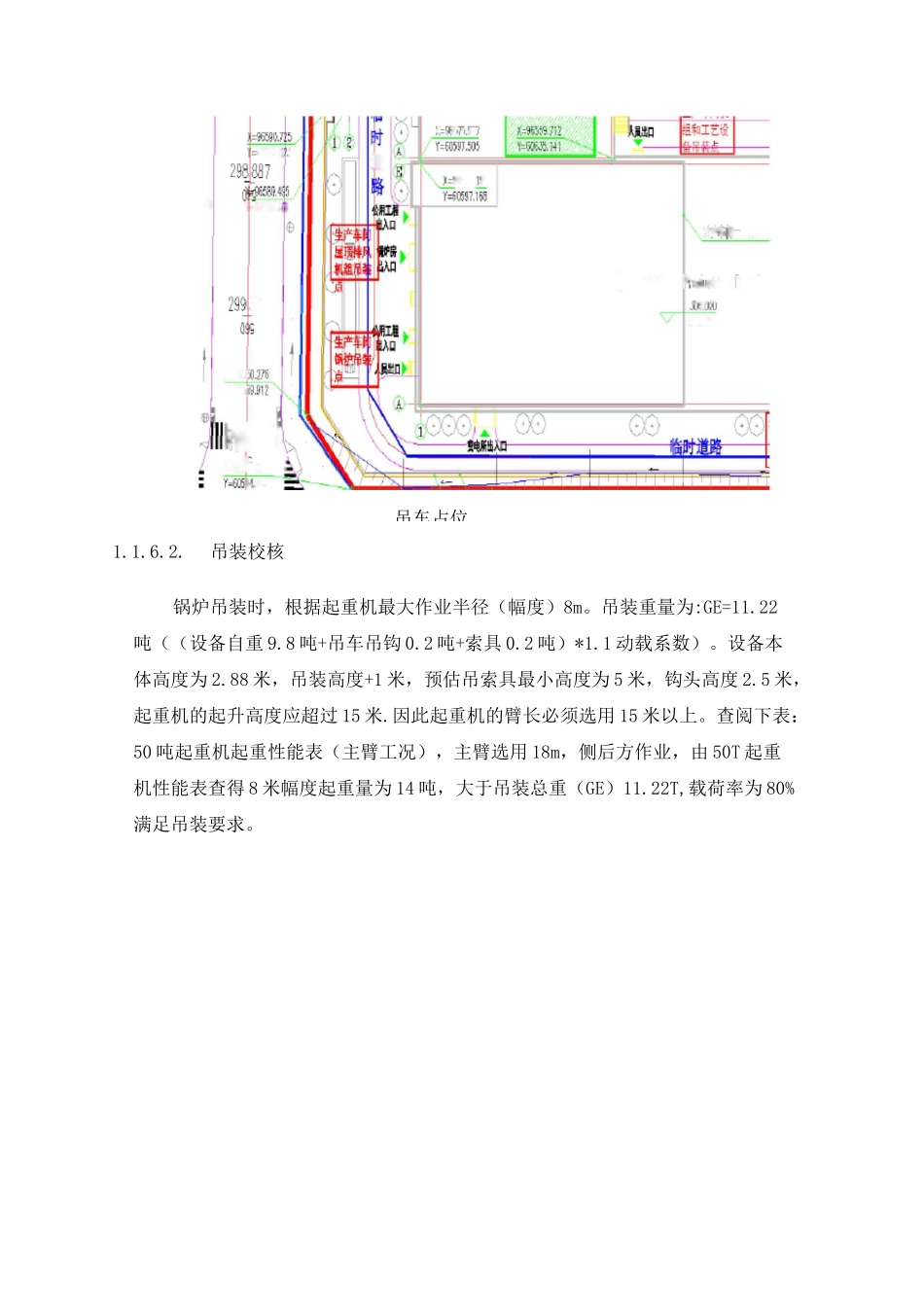

蒸汽锅炉安装方案1.1.1.概述某项目的生产车间一的地下一层有两台蒸汽锅炉对此蒸汽锅炉进行初步选型：设备名称尺寸（长、宽、高）mm重量（T）数量蒸汽锅炉4340X2860X28809.8t2台1.1.2.编制说明本方案系为某项目蒸汽锅炉吊装而制定的吊装就位方案。方案是根据建筑结构图、起重机性能表等资料编制的，施工必须严格按此方案进行，若因现场情况发生变化或建设方有其它要求，变更方案，则应在施工前提出并根据各方的意见，由设备吊装承包方技术人员和现场施工管理人员协商，谋求解决，施工中不得随意变更。1.1.3.编制依据《起重机械安全规程》GB6067・1-2010；《起重设备安装工程施工及验收规范》GB50278-2010；《起重安全手册》；《实用起重吊装手册》。《大型设备吊装工程施工工艺标准》SH/T3515-2003；《起重设备安装工程施工及验收规范》；GB50278-2010；招标图纸1.1.4.施工要求1.吊装方案必须经过业主审核通过;2.吊装使用的起重机必须满足所需工况;3.设备的吊装及搬运过程对建筑结构无破坏（吊点开孔除外）4.设备完好率100%；5.全程无人员伤害。1.1.5.吊装工艺流程图1.1.6.吊装前的准备工作1.1.6.1.吊装站位锅炉吊装时,起重机站位在生产车间一西侧路口，该区域道路全宽为4米。起重机站位后锅炉的吊装半径都在8米以内。23L-iMil,帖腿価：■：：半頼Mi.!1=60500堆卜g⑪^4H-hducticnBuiIdin:-订--:述.7吊车占位1.1.6.2.吊装校核锅炉吊装时，根据起重机最大作业半径（幅度）8m。吊装重量为:GE=11.22吨（（设备自重9.8吨+吊车吊钩0.2吨+索具0.2吨）*1.1动载系数）。设备本体高度为2.88米，吊装高度+1米，预估吊索具最小高度为5米，钩头高度2.5米，起重机的起升高度应超过15米.因此起重机的臂长必须选用15米以上。查阅下表：50吨起重机起重性能表（主臂工况），主臂选用18m，侧后方作业，由50T起重机性能表查得8米幅度起重量为14吨，大于吊装总重（GE）11.22T,载荷率为80%满足吊装要求。50悴汽车記甫机枠“壷f丰再)”真床席与本器可主爲朕系!工祚钿列J071A主臂长脉m)22.7E3.L3R3.54343B1.534S曲24.75.52B23.5622.2U5.3&.5212015718.51S14A10.2£14.5-1412.4a.27„5911-511.211-1109.2107.56126.47.56.B5„2145.15.74«1G44.7知183„13.73.3202.22.92勺221.€2.32/241.B32€1.41„5昶1.2300„-9各g伸召宙Q1001M1001Q0a巧€610fl啊四003366iao宝0033se1CH01285431.1.6.3.吊索具校核设备整体长度较长，吊装时必须按照厂家要求来配置吊索具，以保证设备吊装受力后不变形。根据图纸显示，锅炉共设计有4个吊耳，且全部在锅炉顶部，无需使用特殊的吊具。锅炉吊装时使用4根吊带及4个卸扣即可。然后校核下所用吊索具，计算每根吊索具受力；dLZ卩主貝工丈脱，P臂臣丁吕里机前方或岸力；玄胆JSH丈闢.乍律世丁豐芳、后汀.ttA吊构塑址0S150.2151.1.6.4.水平运输起重机可以将设备吊放到锅炉房门口，但无法将设备吊装到基础。因此设备必须做二次运输就位。1、现场勘测和地面处理根据我方对锅炉房的实地查勘，地下室一层入口为坡道，地面为水泥路。为了保证设备可以顺利的吊装，且不损坏地面。我方将在蒸汽锅炉落下处铺设钢板。2、吊装落地锅炉吊装落地时，前端将伸入地下室一层1米，而后端将完全落在钢板上。此时设备50%重量已分摊到机房内地面，钢板上仅承担设备50%重量。钢板接地面积大，减少了地面的承载。地面不会发生明显沉降。3、水平运输锅炉的水平运输将使用滚运法。通过在设备龙骨下放垫放4个搬运滚轮组再由一台叉车和一台葫芦牵引，可以使锅炉在水平地面上任意移动。4、设备就位蒸汽锅炉运输到制定位置，就位；1.1.6.5.人员配置表序号职位名称数量备注1起重队长12起重指挥1特殊工种持证上LJU冈3起重司索2特殊工种持证上LJU冈4吊车司机1特殊工种持证上LJU冈序号职位名称数量备注5叉车工1特殊工种持证上LJU冈6力工51.1.7.工作内容1．勘察现场，编制吊装施工方案；2.根据设备施工计划，提前开设吊点；4.配备施工机具并组织安排施工人员；5．配备专用通讯工具（对讲机）保证指挥信号的正确传递；6．安排起重机进场，并配合组装起重机；7.在吊装前设置警戒区域，拉好警戒线，并设专人看护边界8.做好...
