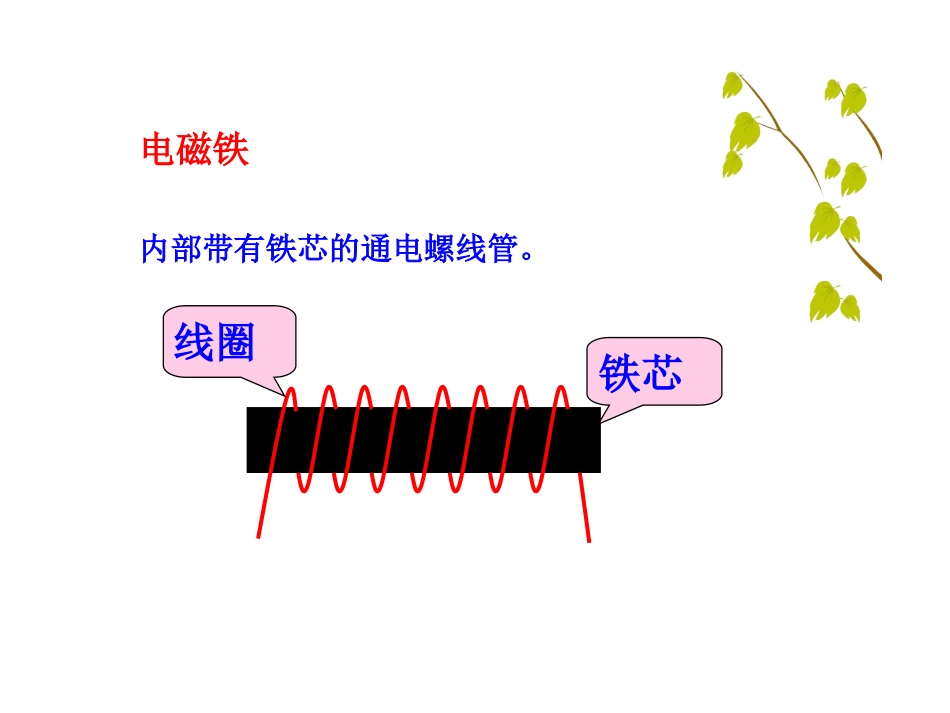

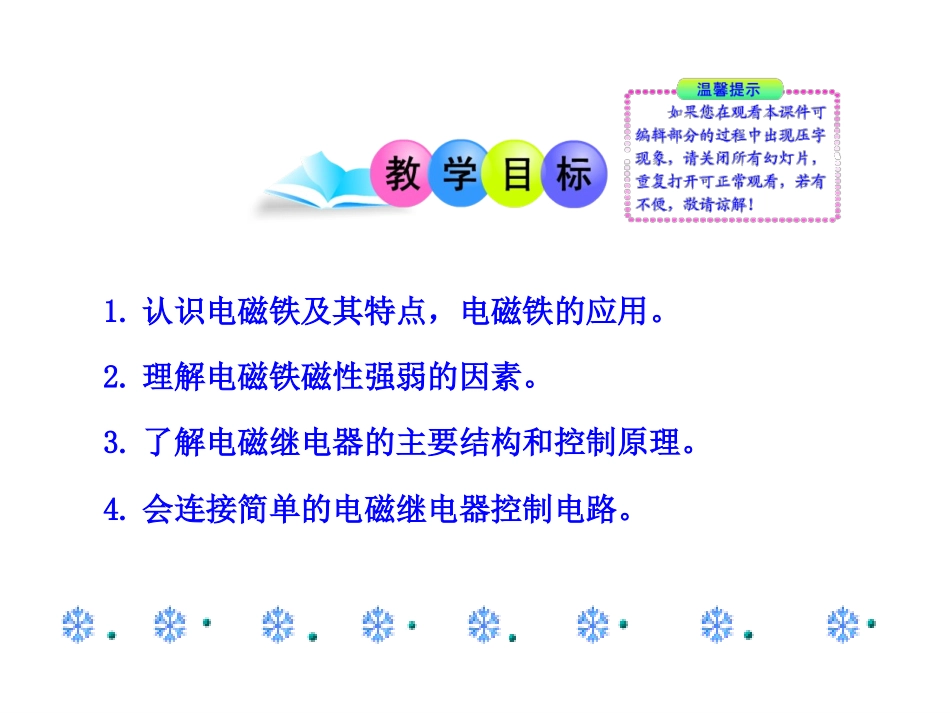

三电磁铁电磁继电器3.了解电磁继电器的主要结构和控制原理。4.会连接简单的电磁继电器控制电路。1.认识电磁铁及其特点，电磁铁的应用。2.理解电磁铁磁性强弱的因素。内部带有铁芯的通电螺线管。线圈铁芯电磁铁常见的电磁铁方法：闭合和断开开关现象：通电时电磁铁___________断电时电磁铁_____________结论：电磁铁通电时___磁性，断电时磁性_____.吸引大头针有消失不吸引大头针（1）研究电磁铁的磁性有无电磁铁的磁性跟哪些因素有关？方法：改变电流大小现象：增大电流电磁铁吸引的大头针数目_____.结论：通过电磁铁的电流越__,电磁铁的磁性_____.越强大增多（2）研究电磁铁的磁性强弱跟电流的关系方法：改变线圈匝数现象：匝数越_____,磁性越_____.结论：当电流一定时，电磁铁线圈的匝数______,磁性______.多强越多越强(3)研究电磁铁的磁性跟线圈匝数的关系电磁铁通电时有磁性，断电时磁性消失；通过电磁铁的电流越大大，电磁铁的磁性越强；当电流一定时，电磁铁线圈的匝数越多越多，磁性越强.实验结论1.电磁铁磁性有无，可用________来控制2.电磁铁磁性强弱，可用__________来控制3.电磁铁的极性变换，可用____________来实现。通断电流电流大小改变电流方向电磁铁的优点在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？衔铁弹簧电磁铁触点构造：电磁继电器电磁继电器的控制作用低压控制电路：电磁铁、低压电源、开关高压工作电路：高压电源、触点、用电器等工作原理闭合开关K，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡L熄灭.当断开开关K时，电磁继电器停止工作，灯泡L发光.二、电磁继电器S1MS2S控制电路工作电路4.4.工作原理工作原理::当开关S1闭合时，电磁铁通电产生____，将衔铁______,开关S的触点_____，工作电路在有_____通过，电动机便转动起来。磁性吸下接通电流1.连接控制电路2.连接工作电路S红灯绿灯利用控制电路开关控制电磁铁的磁性的有无，吸放衔铁带动触点控制工作电路电磁继电器起到开关的作用活动1：学习使用电磁继电器电源电源水活动2：安装模拟水位自动报警器活动3：安装模拟温度自动报警器电源电源1.如图所示，要使电磁铁磁性最强，正确的接法是（）A.S1接1，S2接3B.S1接1，S2接4C.S1接2，S2接4D.S1接2，S2接3R43S2S121RD2.通电螺线管的磁性强弱与_______________、_________________和______________有关.如图所示,当滑动变阻器的滑片向右移动时,电磁铁的磁性将______.电流的大小有无插入铁芯减弱线圈的匝数3.将电磁铁、滑动变阻器、电源与开关连接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将（）A.不变B.缩短C.伸长D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？()NCB4.电磁继电器的结构如图所示，其中A是________,B是________，C是________。它利用________对衔铁的吸放，代替开关去控制电路的通断。电磁铁触点衔铁电磁铁ACB5.电磁继电器的电磁铁连接在（）电路中，它的动触点、静触点连接在（）电路中。6.用电磁继电器控制高电压、强电流的开关，其主要优点是()A.节约用电B.安全用电C.保护用电器D.操作简单控制工作B7.关于电磁继电器的衔铁的选用，下列说法中正确的是()A.应选用软铁材料B.应选用钢棒C.以上两种材料都可以使用D.以上两种材料都不行A1.电磁铁是一个带有铁芯的螺线管。2.电磁铁的磁性跟电流大小和线圈匝数有关3.电磁铁工作的原理:利用电流的磁效应4.电磁铁的优点:A.磁性有无可以用通断电流来控制.B.磁性强弱可以用改变电流大小来控制.C.它的南北极可以通过改变电流方向来控制.5.电磁继电器是由电磁铁、衔铁、触点和弹簧组成.6.利用电磁继电器可以实现由低电压、弱电流来控制高电压、强电流的工作电路，还可以实现远距离控制和自动控制.
