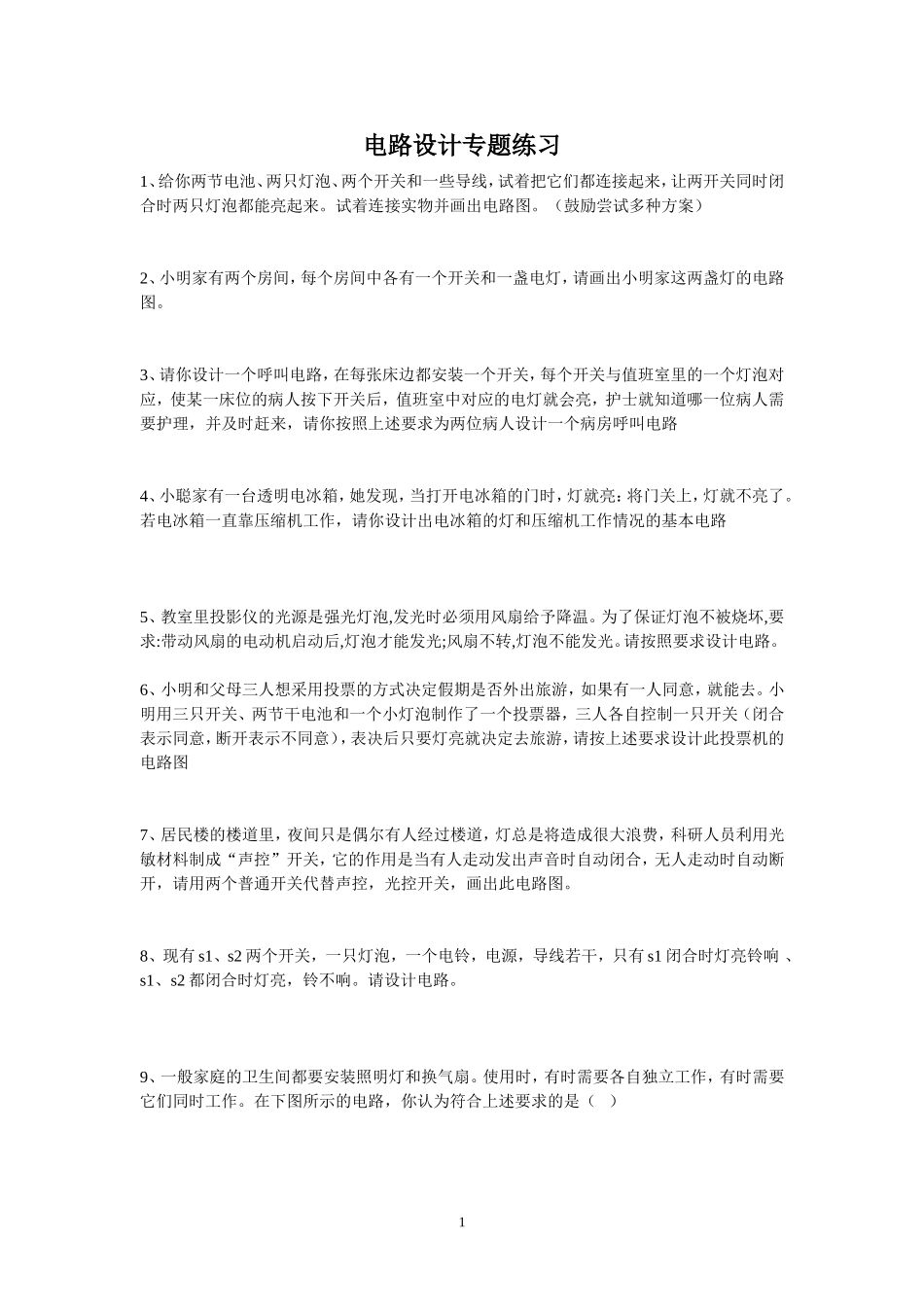

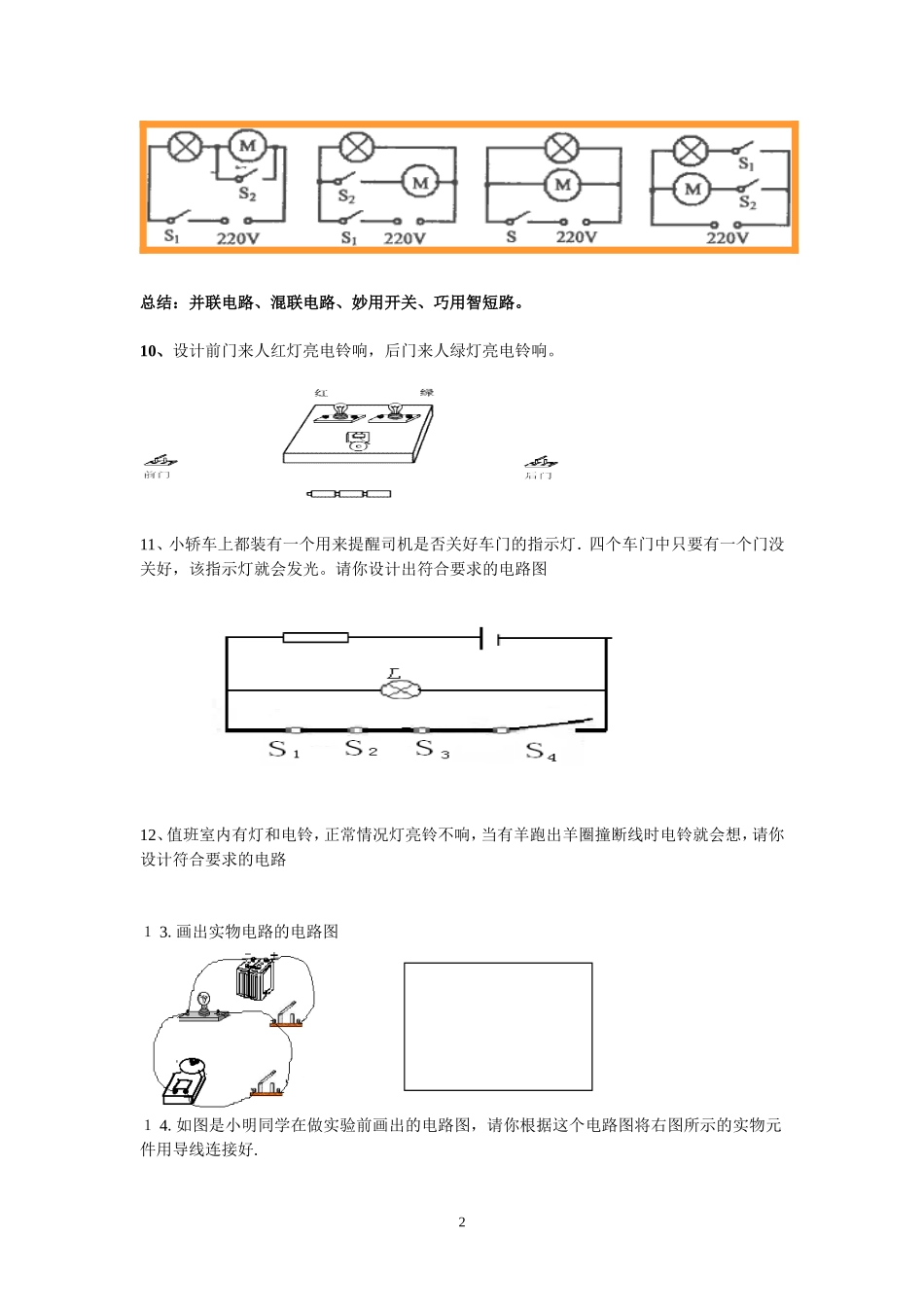

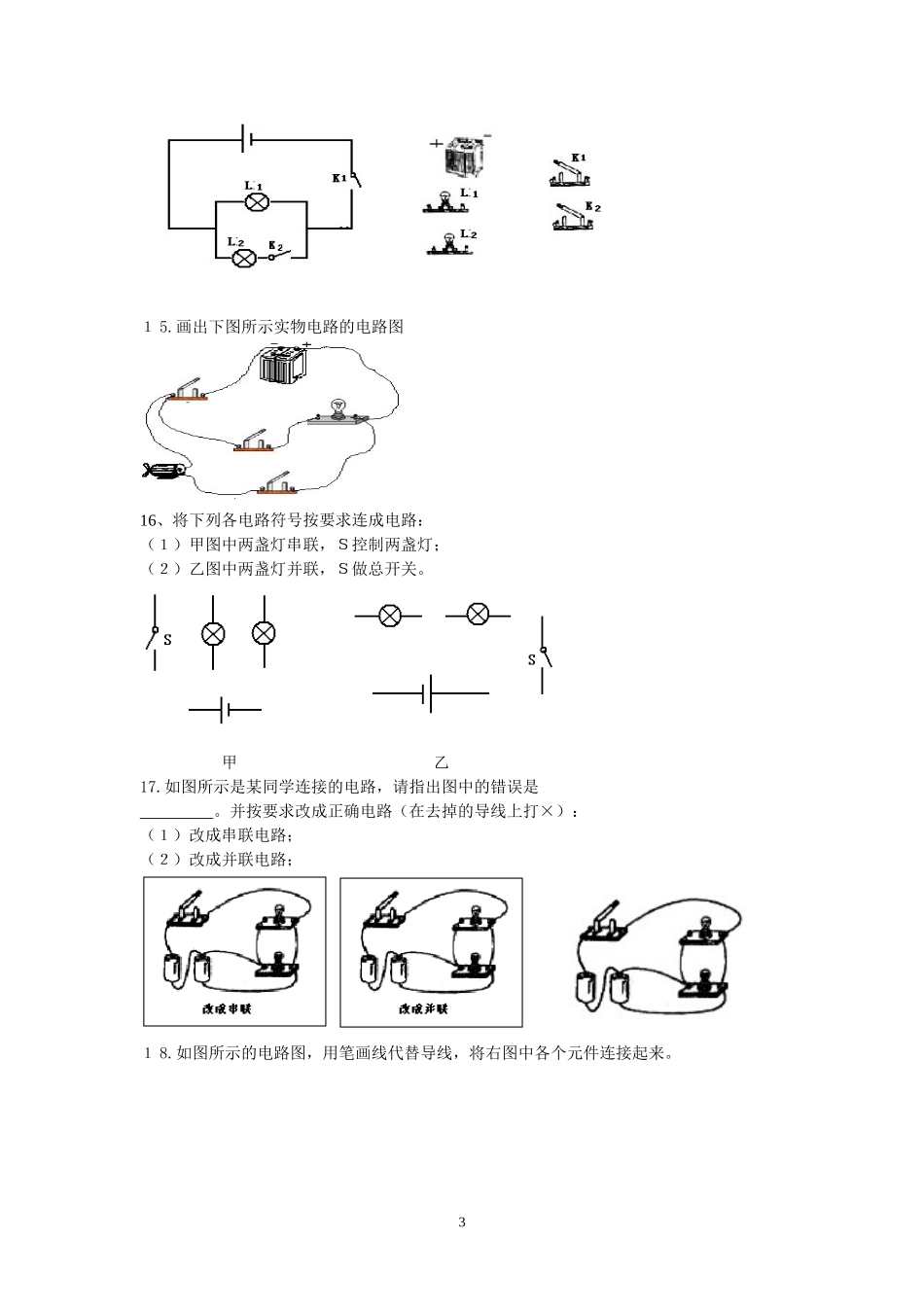

电路设计专题练习1、给你两节电池、两只灯泡、两个开关和一些导线，试着把它们都连接起来，让两开关同时闭合时两只灯泡都能亮起来。试着连接实物并画出电路图。（鼓励尝试多种方案）2、小明家有两个房间，每个房间中各有一个开关和一盏电灯，请画出小明家这两盏灯的电路图。3、请你设计一个呼叫电路，在每张床边都安装一个开关，每个开关与值班室里的一个灯泡对应，使某一床位的病人按下开关后，值班室中对应的电灯就会亮，护士就知道哪一位病人需要护理，并及时赶来，请你按照上述要求为两位病人设计一个病房呼叫电路4、小聪家有一台透明电冰箱，她发现，当打开电冰箱的门时，灯就亮：将门关上，灯就不亮了。若电冰箱一直靠压缩机工作，请你设计出电冰箱的灯和压缩机工作情况的基本电路5、教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。请按照要求设计电路。6、小明和父母三人想采用投票的方式决定假期是否外出旅游，如果有一人同意，就能去。小明用三只开关、两节干电池和一个小灯泡制作了一个投票器，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游，请按上述要求设计此投票机的电路图7、居民楼的楼道里，夜间只是偶尔有人经过楼道，灯总是将造成很大浪费，科研人员利用光敏材料制成“声控”开关，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开，请用两个普通开关代替声控，光控开关，画出此电路图。8、现有s1、s2两个开关，一只灯泡，一个电铃，电源，导线若干，只有s1闭合时灯亮铃响、s1、s2都闭合时灯亮，铃不响。请设计电路。9、一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（）1总结：并联电路、混联电路、妙用开关、巧用智短路。10、设计前门来人红灯亮电铃响，后门来人绿灯亮电铃响。11、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好，该指示灯就会发光。请你设计出符合要求的电路图12、值班室内有灯和电铃，正常情况灯亮铃不响，当有羊跑出羊圈撞断线时电铃就会想，请你设计符合要求的电路１3.画出实物电路的电路图１4.如图是小明同学在做实验前画出的电路图，请你根据这个电路图将右图所示的实物元件用导线连接好.2１5.画出下图所示实物电路的电路图16、将下列各电路符号按要求连成电路：（１）甲图中两盏灯串联，Ｓ控制两盏灯；（２）乙图中两盏灯并联，Ｓ做总开关。甲乙17.如图所示是某同学连接的电路，请指出图中的错误是。并按要求改成正确电路（在去掉的导线上打×）：（１）改成串联电路；（２）改成并联电路；１8.如图所示的电路图，用笔画线代替导线，将右图中各个元件连接起来。3１9.根据实物图，在方框中画出对应的电路图。20.冲洗照片用的“暴光箱”内有红白两个灯泡，箱外有两个开关S1、S2，根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光。根据上述要求设计的下列电路图中正确的是（）21.你能设计一个简单的报警器电路么？给你下列器材：红、绿灯泡各一只，一只电铃，一个电池组，开关Ｓ１，Ｓ２，导线若干。设计要求是：合上Ｓ１时绿灯亮，表示平安。合上Ｓ２时，电铃响同时红灯亮，表示有情况，请你将设计的电路画到方框中。22.如图所示，Ａ、Ｂ、Ｃ、Ｄ、Ｅ表示电路的五个接线柱。Ｌ１、Ｌ２是两个灯，要求开关Ｓ１控制整个电路，开关Ｓ２只控制灯Ｌ１。用导线将图中的接线柱连接23.小明所在的班级教室里有三排电灯，共六盏，且用三个开关而不是6个开关控制，每一个开关控制其中的两盏电灯，于是他说：每一个开关控制的两盏灯是串联的。他的说法立即遭到了同桌小刚的反4对，两人各执一词。小刚说：虽然教室里的一个开关控制两盏灯，但这两盏电灯也一定是并联的。你认为他们谁说的有道理。你用什么方法证明这两盏灯的连接情况？。请画出教室里这六盏灯的电路图。5
