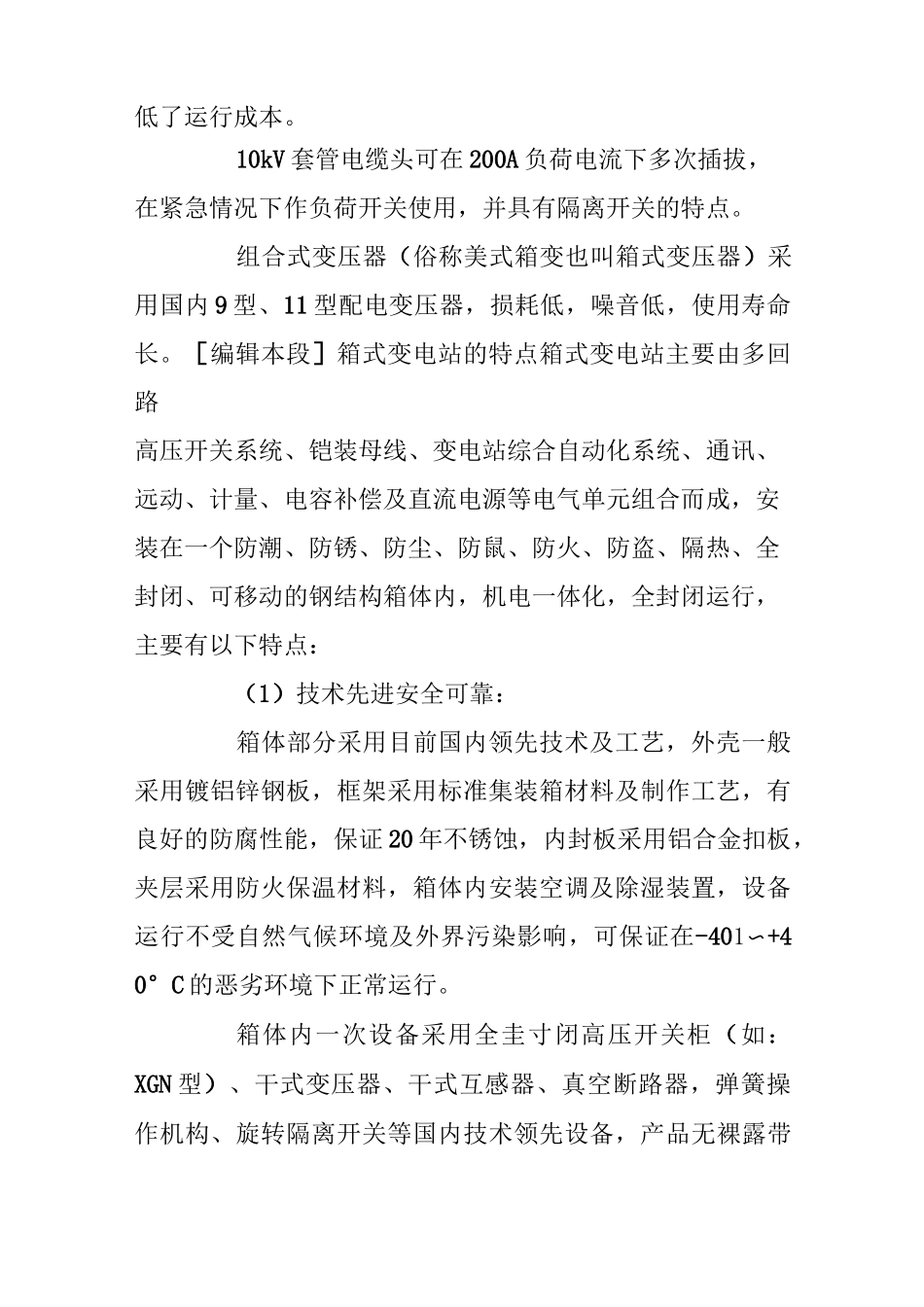

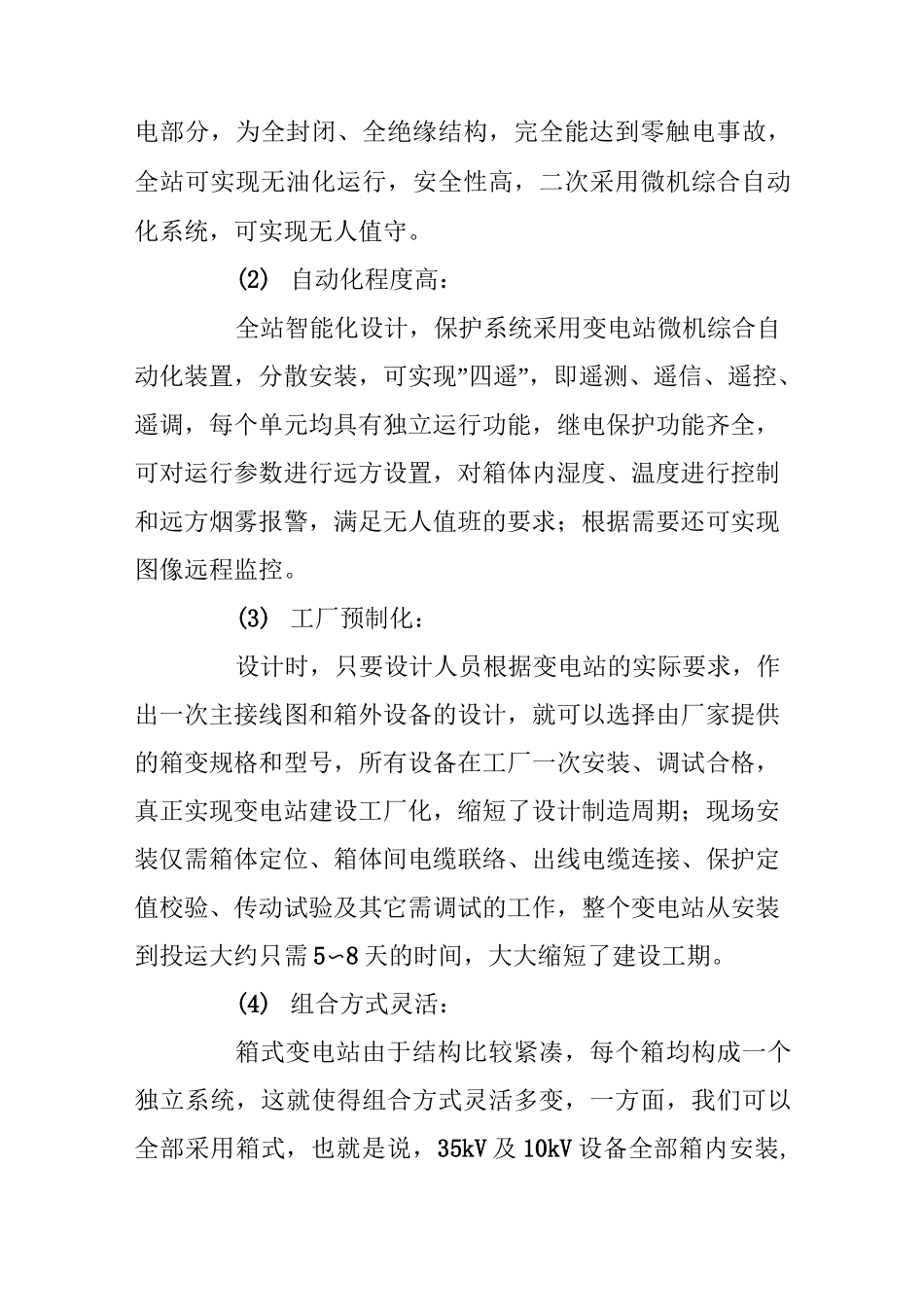

箱式变压器构造结构箱式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。国内箱式变压器专业生产厂商有浙江江山市双鹏特种变压器厂等。组合式变压器（俗称美式箱变也叫箱式变压器）是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。组合式变压器（俗称美式箱变）组合式变压器（俗称美式箱变）主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。组合式变压器（俗称美式箱变也叫箱式变压器）可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。采用双熔丝全范围保护方式，大大稳博变压器降低了运行成本。10kV套管电缆头可在200A负荷电流下多次插拔，在紧急情况下作负荷开关使用，并具有隔离开关的特点。组合式变压器（俗称美式箱变也叫箱式变压器）采用国内9型、11型配电变压器，损耗低，噪音低，使用寿命长。［编辑本段］箱式变电站的特点箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，主要有以下特点：（1）技术先进安全可靠：箱体部分采用目前国内领先技术及工艺，外壳一般采用镀铝锌钢板，框架采用标准集装箱材料及制作工艺，有良好的防腐性能，保证20年不锈蚀，内封板采用铝合金扣板，夹层采用防火保温材料，箱体内安装空调及除湿装置，设备运行不受自然气候环境及外界污染影响，可保证在-401〜+40°C的恶劣环境下正常运行。箱体内一次设备采用全圭寸闭高压开关柜（如：XGN型）、干式变压器、干式互感器、真空断路器，弹簧操作机构、旋转隔离开关等国内技术领先设备，产品无裸露带电部分，为全封闭、全绝缘结构，完全能达到零触电事故，全站可实现无油化运行，安全性高，二次采用微机综合自动化系统，可实现无人值守。(2)自动化程度高：全站智能化设计，保护系统采用变电站微机综合自动化装置，分散安装，可实现”四遥”，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制和远方烟雾报警，满足无人值班的要求；根据需要还可实现图像远程监控。(3)工厂预制化：设计时，只要设计人员根据变电站的实际要求，作出一次主接线图和箱外设备的设计，就可以选择由厂家提供的箱变规格和型号，所有设备在工厂一次安装、调试合格，真正实现变电站建设工厂化，缩短了设计制造周期；现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作，整个变电站从安装到投运大约只需5〜8天的时间，大大缩短了建设工期。(4)组合方式灵活：箱式变电站由于结构比较紧凑，每个箱均构成一个独立系统，这就使得组合方式灵活多变，一方面，我们可以全部采用箱式，也就是说，35kV及10kV设备全部箱内安装,组成全箱式变电站；也可以仅用1OkV开关箱，35kV设备室外安装，10kV设备及控保系统箱内安装，对于这种组合方式，特别适用于农网改造中的旧站改造，即原有35kV设备不动，仅安装一个1OkV开关箱即可达到无人值守的要求。总之，箱式变电站没有固定的组合模式，使用单位可根据实际情况自由组合一些模式，以满足安全运行的需要。(5)投资省见效快：箱式变电站较同规模常规变电所减少投资40%〜50%，以35kV单主变4000kVA规模变电所计算，土建工程(包括征地费用)箱式变电站要比常规变电所节约100余万元；若从竣工投产角度分析，保守估计按每站提前4个月投运计算,若平均负荷2000kW，售电利润0.10元/kW.h，三个月可增加净利润60余万元；从运行角度分析，在箱式变电站中，由于先进设备的选用，特别是无油设备运行，从...
