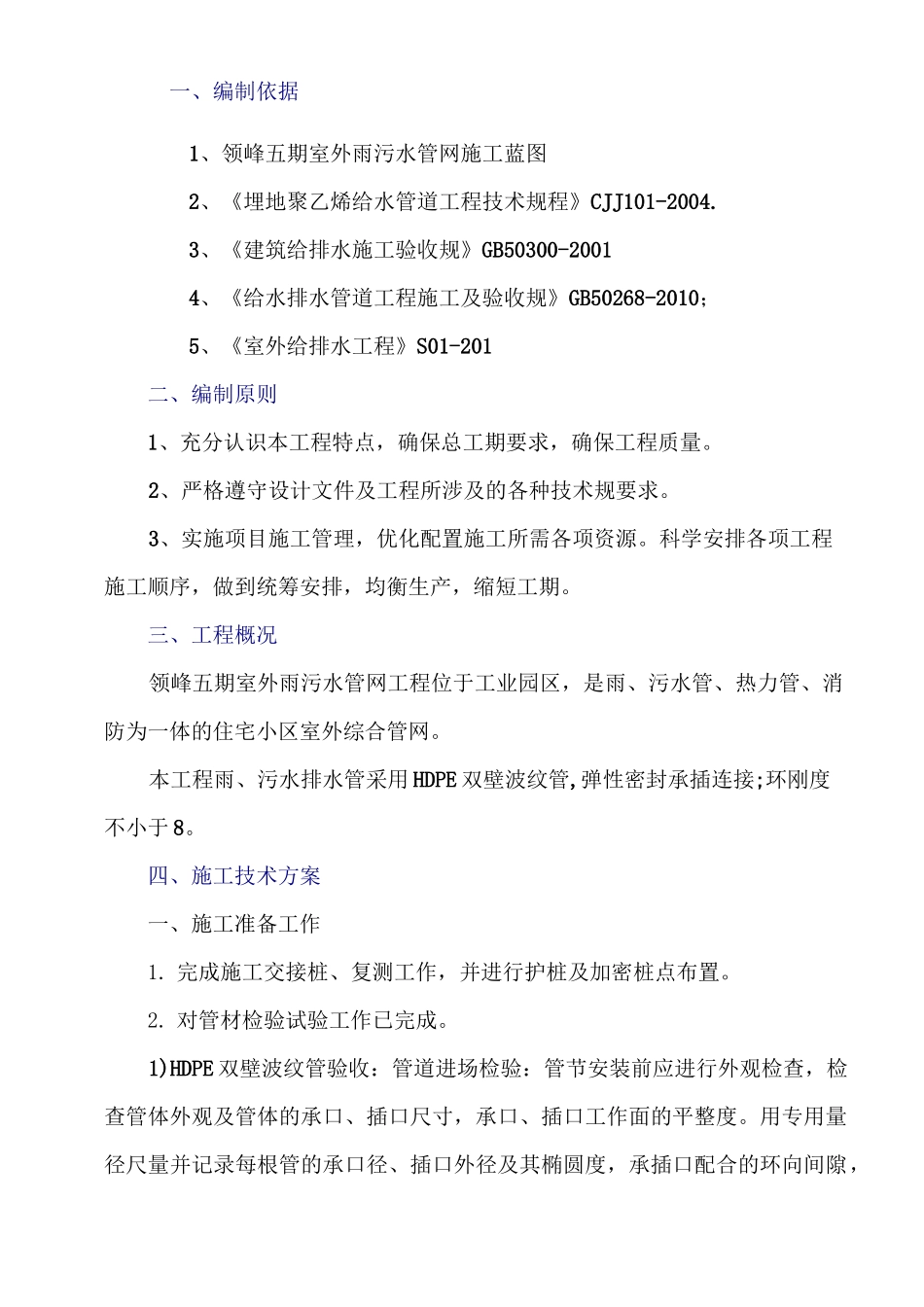

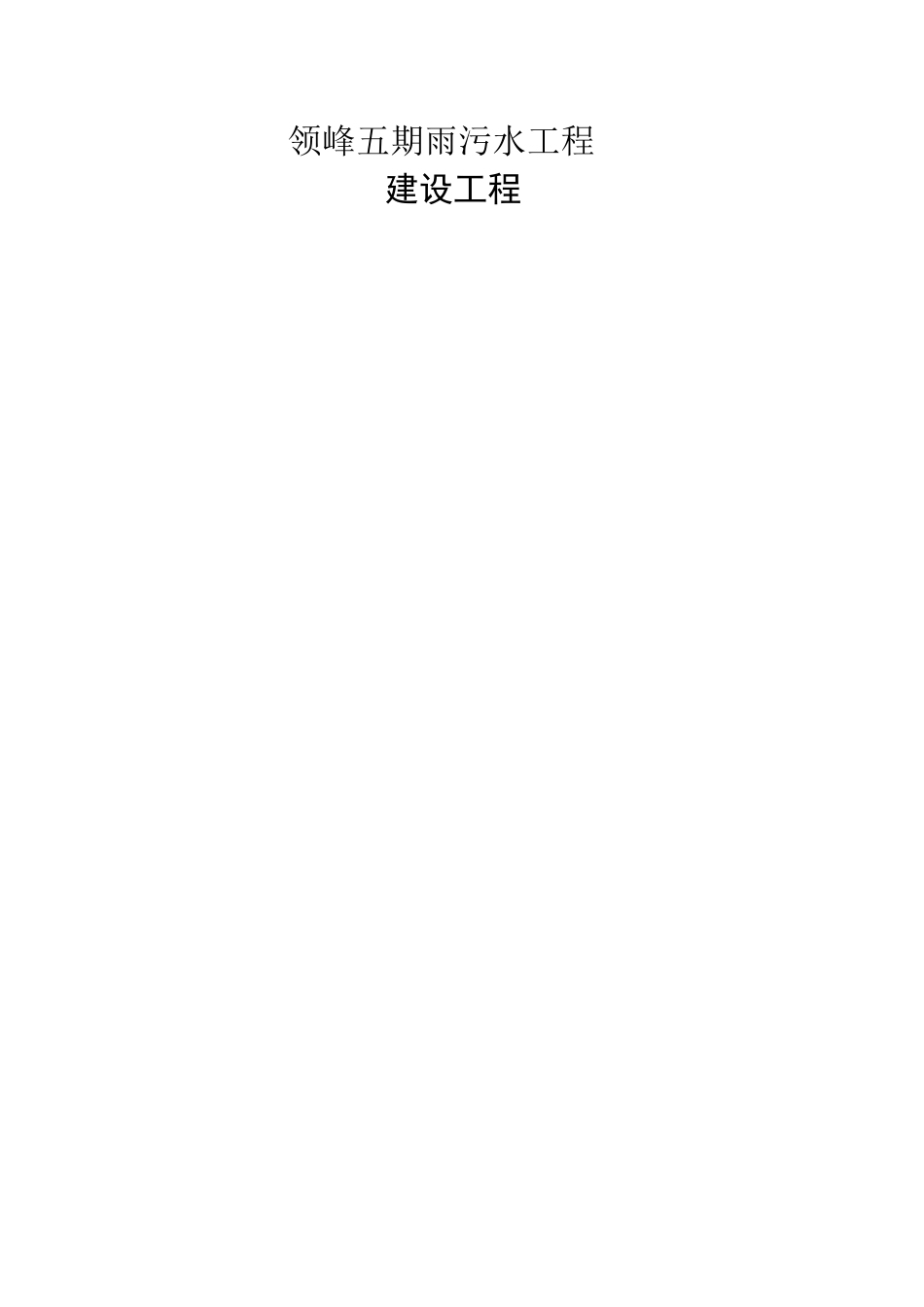

领峰五期雨污水工程建设工程目录一、编制依据2二、编制原贝U2三、工程概况2四、施工技术方案21、施工准备工作22、施工技术方案3五、工期保证措施……………………………………………81、工期安排82、保证的组织措施83、保证工期的技术措施…………………………………………9六、组织机构框图11七质量保证措施…………………………………………………121、质量目标、质量保证体系122、评定标准133、质量保证措施134、质量技术措施15八、安全施工措施161、安全保证体系图162、安全施工组织保证措施、183、确保工程安全的技术组织措施20九、文明施工及环保措施191、现场文明施工222、现场封闭管理233、环保措施24一、编制依据1、领峰五期室外雨污水管网施工蓝图2、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004.3、《建筑给排水施工验收规》GB50300-20014、《给水排水管道工程施工及验收规》GB50268-2010；5、《室外给排水工程》S01-201二、编制原则1、充分认识本工程特点，确保总工期要求，确保工程质量。2、严格遵守设计文件及工程所涉及的各种技术规要求。3、实施项目施工管理，优化配置施工所需各项资源。科学安排各项工程施工顺序，做到统筹安排，均衡生产，缩短工期。三、工程概况领峰五期室外雨污水管网工程位于工业园区，是雨、污水管、热力管、消防为一体的住宅小区室外综合管网。本工程雨、污水排水管采用HDPE双壁波纹管,弹性密封承插连接;环刚度不小于8。四、施工技术方案一、施工准备工作1.完成施工交接桩、复测工作，并进行护桩及加密桩点布置。2.对管材检验试验工作已完成。1)HDPE双壁波纹管验收：管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。见证取样，送试验室检验并出具合格检验报告。(2)接口胶圈A.HDPE双壁波纹排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规及设计规定。密封胶圈应有出厂检验质量合格的检验报告，制造及出厂日期、自检记录，厂质检部门签章。产品到达现场后，应见证取样，送试验室检验并出具合格检验报告，密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。B.弹性密封胶圈由厂家供应并符合以下要求：弹性密封胶圈，外观光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷；橡胶圈的邵氏硬度宜采用50±5；伸长率不大于400%；拉断强度应不小于16MPa。3.机具设备1)、机具：挖掘机、平板振动夯、蛙夯、扣带、水平垫木或沙袋、清洁布等。2)、检测设备：水准仪、全站仪、小线、直尺、卷尺等。二、施工技术方案1、工艺流程测量放线一沟槽开挖一碎石垫层一管道铺设与连接一雨污水井施工一闭水性检验一管道回填一管道变形检验1).测量放线由全站仪全程控制中桩位置，并由中桩放出管道位置。2).沟槽开挖(1)沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方”进行施工，土的堆砌位置不能影响污水管道开挖后基槽两侧的安全距离。(2)鉴于污水管道沟槽较深，沟槽开挖后，应针对边坡处的质土应清理干净，防止边坡造成塌方。(3)基底标高、轴线位置、基底土质应符合设计要求。3).柔性基础(1)管道垫层应按照设计要求铺设。雨污水管道施工段，为增强管道基础强度，按设计要求：1、雨水管基础为碎石垫层200mm厚,M5水泥砂浆灌缝，C20混凝土包固管道详见地下管道安装大样图。2、污水管基础为150mm厚25〜38MM碎石垫层铺设，并用中粗砂回填至管径以上100mm。4).管道安装(1)稳管：安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为防止滚管，应在管两侧适当加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，先进入管检查对口，减少错口现象。管底高程偏差在±10mm，中心偏差不超过10mm，相邻管底错口不大于...
