红外测温仪设计方案VIP免费

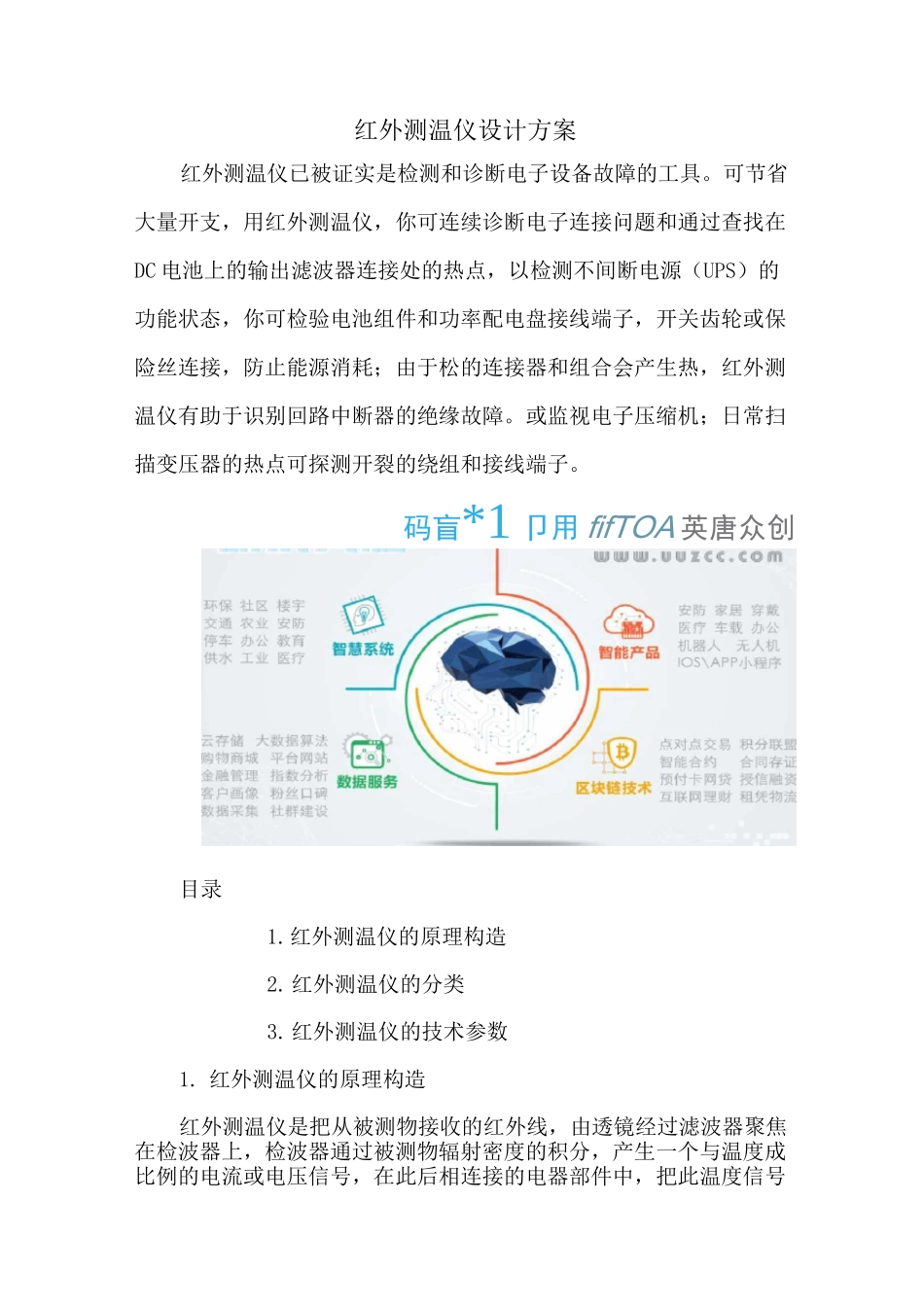

红外测温仪设计方案红外测温仪已被证实是检测和诊断电子设备故障的工具。可节省大量开支，用红外测温仪，你可连续诊断电子连接问题和通过查找在DC电池上的输出滤波器连接处的热点，以检测不间断电源（UPS）的功能状态，你可检验电池组件和功率配电盘接线端子，开关齿轮或保险丝连接，防止能源消耗；由于松的连接器和组合会产生热，红外测温仪有助于识别回路中断器的绝缘故障。或监视电子压缩机；日常扫描变压器的热点可探测开裂的绕组和接线端子。码盲*1卩用fifTOA英唐众创目录1.红外测温仪的原理构造2.红外测温仪的分类3.红外测温仪的技术参数1.红外测温仪的原理构造红外测温仪是把从被测物接收的红外线，由透镜经过滤波器聚焦在检波器上，检波器通过被测物辐射密度的积分，产生一个与温度成比例的电流或电压信号，在此后相连接的电器部件中，把此温度信号线性化，发射率区域的修正，及转换成一个标准的输出信号。原理上有便携式测温仪和固定式测温仪两种，因此，在选择合适的红外测温仪用于不同的测量点时，以下的特征将是主要的：1、瞄准器瞄准器有此作用，测温仪所指的测量块或测量点可以看见，大面积的被测物可以经常不要瞄准器。在小的被测物和较远的测量距离时，瞄准器以透光镜形式带有仪表板刻度或激光指向点是值得推荐的。2、透镜透镜确定测温仪的被测点，对大面积的物体来说，一般带有固定焦距的测温仪足够可以。但在测量距离远离聚焦点时，测量点边缘的图像将不清楚。为此，采用变焦镜更好，在所给予的变焦范围内，测温仪可调整测量距离，新的测温仪带有变焦的可替换镜头，近透镜和远透镜可不需校准复检进行更换。-32X-390X自动关2.红外测温仪的分类红外线测温仪三大分类：（1）人用红外线测温仪：额温型红外线体温计（以下简称额温计）是一种利用红外接收原理测量人体的测温计。使用时，只须方便的将探测窗口对准额头位置，就能快速、准确的测得人体温度。（2）工业红外测温仪：工业红外测温仪测量物体的表面温度，其光传感器辐射、反射并传输能量，然后能量由探头进彳丁收集、聚焦，再由其它的电路将信息转化为读书显示在机上，本机配备的激光灯更能对准被测物及提高测量精度。（3）畜牧业动物红外测温仪测温仪：兽用红外线非接触体温计根据普朗克原理，通过准确测定动物体表特定部位的体表温度，修正体表温度与实际温度的温差，便能准确显示出动物的个体体温。—德操作秒超快响应3.红外测温仪的技术参数1工作波段；工作波段是指红外热像仪中所选择的红外探测器的响应波长区域，一般是3〜5um或8〜12口。2探测器类型；探测器类型是指使用的一种红外器件。是采用单元或多元（元数8、10、16、23、48、55、60、120、180等）光电导或光伏红外探测器，其采用的元素有硫化铅（PbS）、硒化铅（PnSe）、碲化铟（InSb）、碲镉汞（HgCdTe）、碲锡铅（PbSnTe）、锗掺杂（Ge：X）和硅掺杂（Si：X）等。3扫描制式；一般为我国标准电视制式，PAL制式。4显示方式；指屏幕显示是黑白显示还是伪彩显示。5温度测定范围；指测定温度的低限与高限的温度值的范围。6测温准确度；指红外热像仪测温的误差与仪器量程之比的百分数。7工作时间；红外热像仪允许连续的工作时间。报告实施办法为推动各地依法履行加强学校体育工作和促进青少年身心健康的责任，深化教育领域综合改革，动态监测学校体育工作水平，促进学校体育科学发展，根据教育部《学校体育工作年度报告办法》，制定本实施办法。一、工作目标各级教育行政部门每年全面总结各级各类学校体育工作，组织编制和公示本地区学校体育工作年度报告，并逐级上报；上级教育行政部门对所报情况进行分析、反馈，并向社会公开。二、报告内容年度报告重点反映本地区学校体育开课率、教学实施总体情况、阳光体育运动开展情况、学校体育经费投入、教学条件改善、教师队伍建设和学生体质健康状况等关键指标。三、工作安排1.年度报告内容和报表数据信息的采集计算时间为本年度的1月1日至12月31日。2.各地各校要认真分析学校体育工作关键指标信息，按要求填报《学校体育工作年度报表》（见附表）。3.各市、省直管县教育局于次年1月5日前，提交本年度学校...
