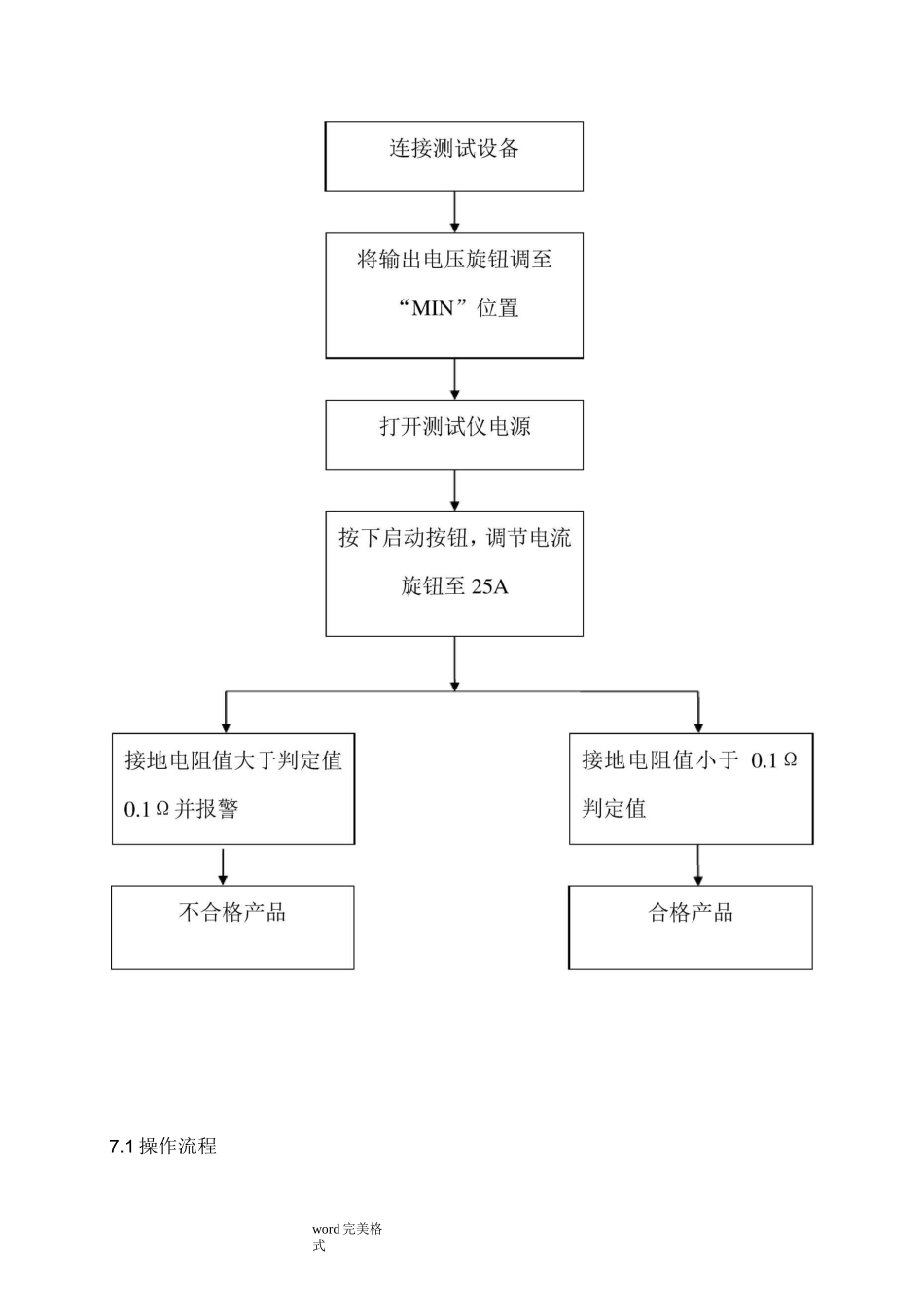

word完美格式接地电阻测试仪操作规范文件编号版本受控状况编制审核批准日期：日期：日期：接地电阻测试仪操作规程1.0接地电阻测试仪的使专业资料word完美格式用目的规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。word完美格式7.1操作流程专业资料word完美格式word完美格式专业资料word完美格式word完美格式说明如下图示：序号代码初始值功能校准有效范围1A000525电压校准参数0-42mv2B001556电压校准参数30T20mv3C001500电压校准参数0.1T.2mv4D002900电压校准参数1-2.5mv5E006500电流校准参数2-6A6F000150电流校准参数3-7A7G000145电流校准参数7-30A(注：由于时间参数的准确度由CPU时钟决定，一般不需调试校准)9.1电压参数调试校准9.1.1在进行电压参数调试校准时，须外接试验电阻(100Q-200mQ)和多用数字万用表，来调校LED显示电压值，连接方法请参阅本图示：9.1.2仪器按照上图连接后，先按“功能”键，选择参数：A、B、C、D、E。•当电压显示值：0-42mv时，选择A参数来调试校准。专业资料word完美格式•当电压显示值：30-120mv时，选择B参数来调试校准。•当电压显示值：0.1-1.2V,选择C参数来调试校准•当电压显示值：1-2.5V时，选择D参数来调试校准。•当电压显示值：2.5-5V时，选择E参数来调试校准。9.1.3按“启动”键，通过“电压调节”旋钮调节电压，如果LED显示的电压值小于电压表的数值，按“复位”键，在通过按“递增”键增加A或B或C或D或E的参数值，设置完成后再按“启动”键，观察LCD电压显示值是否和电压表的数值相同。如果不同，再改变A或B或C或D或E的参数值，直到相等为止。9.1.4如果LED显示的电压值大于高压表的数值，按“复位”键，再通过按“递减”键减少A或B或C或D或E的参数值，设置完成后，按“启动”键，观察LCD电压显示值是否和高压表的数值相同，如果不相同，再改变A或B或C或D或E的参数值，直到相等为止。9.2电流参数调试校准9.2.1在进行电流参数调试校准时，须外接多用数字万用表的电流测量（AC）,选择适当阻值的试样电阻（10KQ-500KQ,Q姆定律计算），通过多用数字表的电流测量（AC）来调试LCD的显示的漏电流，连接图示见下图。9.2.2仪器如上图连接后，先按“功能”键，选择F或G的参数。•当输出电流：3A-7A是，选择F参数来调试校准。word完美格式•当输出电流：7A-30A是，选择G参数来调试校准。9.2.3再按“启动”键，如果LCD显示的漏电电流值小于多用数字表的电流测量值，按“复位”键，再通过按“递增”键增加F或G的参数值，设置完成后，再按“启动”键，此时观察LCD漏电流显示值是否与多用数字表的电流测量值相同，如果不相同，在改变F或G的参数值，知道相等为止。9.2.4如果LCD显示的漏电流值大于多用数值表的电流测量称，按“复位”键，再通过按“递减”键减少F或G的参数值，设置完成后再按“启动”检，观察LCD漏电流显示值是否与多用数字表的电流测量值相同，如果不相同，再改变F或G的参数值，知道相等为止。9.2.5在完成电源电流参数调试校准后，先关掉仪器电源，拔掉控制电路板上CN端口的跳线，再重新开机，此时仪器进入正常测试状态，在进入测试状态下，检查仪器各个功能是否正常，如果一切正常表示仪器调试校准完成。（对调试校准过程中应注意以下问题：在进行电影电流校准时，如果通过该表参数值还不能达到校准的目的，则说明硬件可能存在问题。电阻编制，电熔慢性漏电、三极管装反、型号不符或以上参数更换不正确。虚焊、接触不良也会造成以上问题。应逐一排查硬件并解决问题）10.0面板图示说明及技术指标请参照“产品使用说明书”
