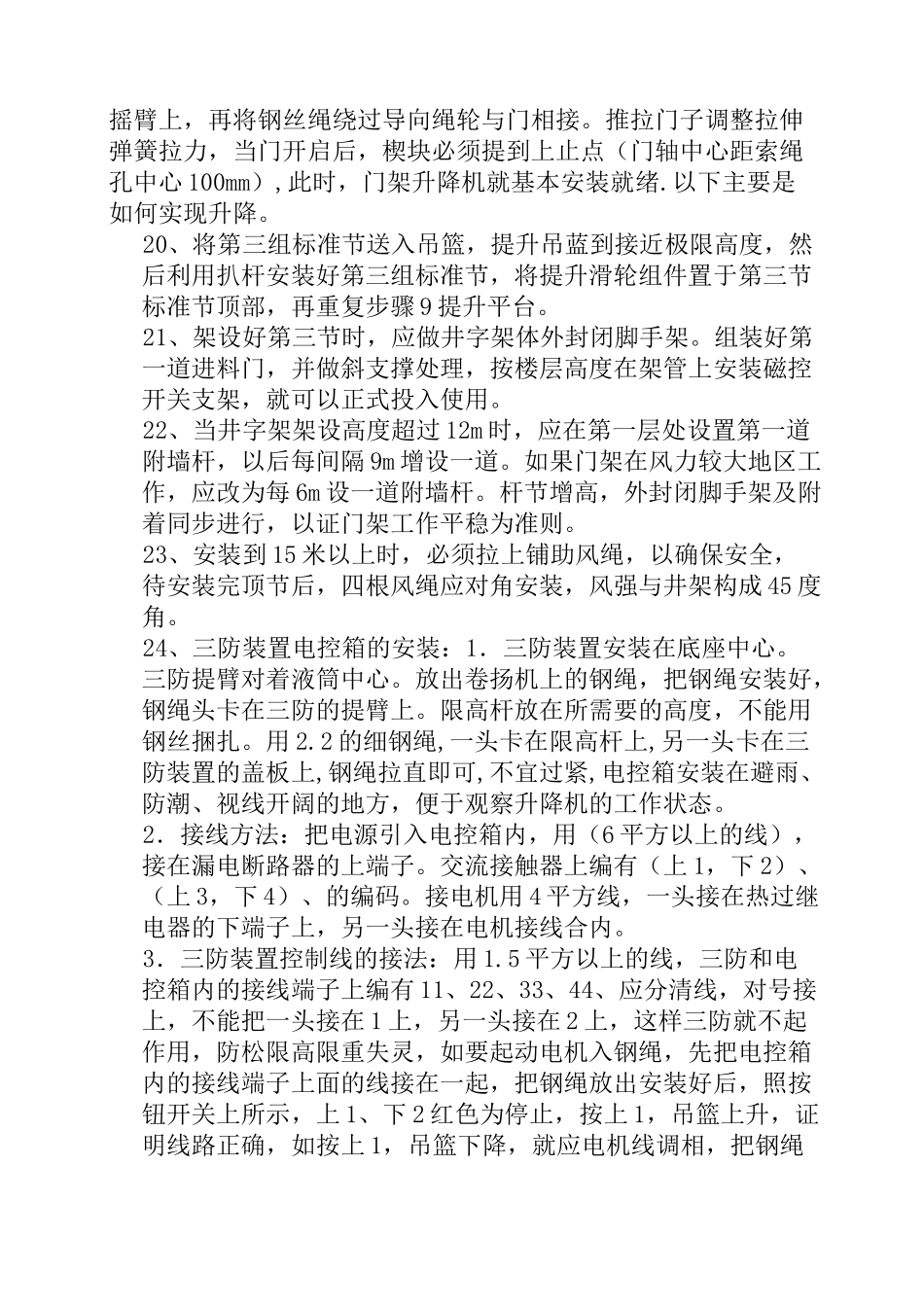

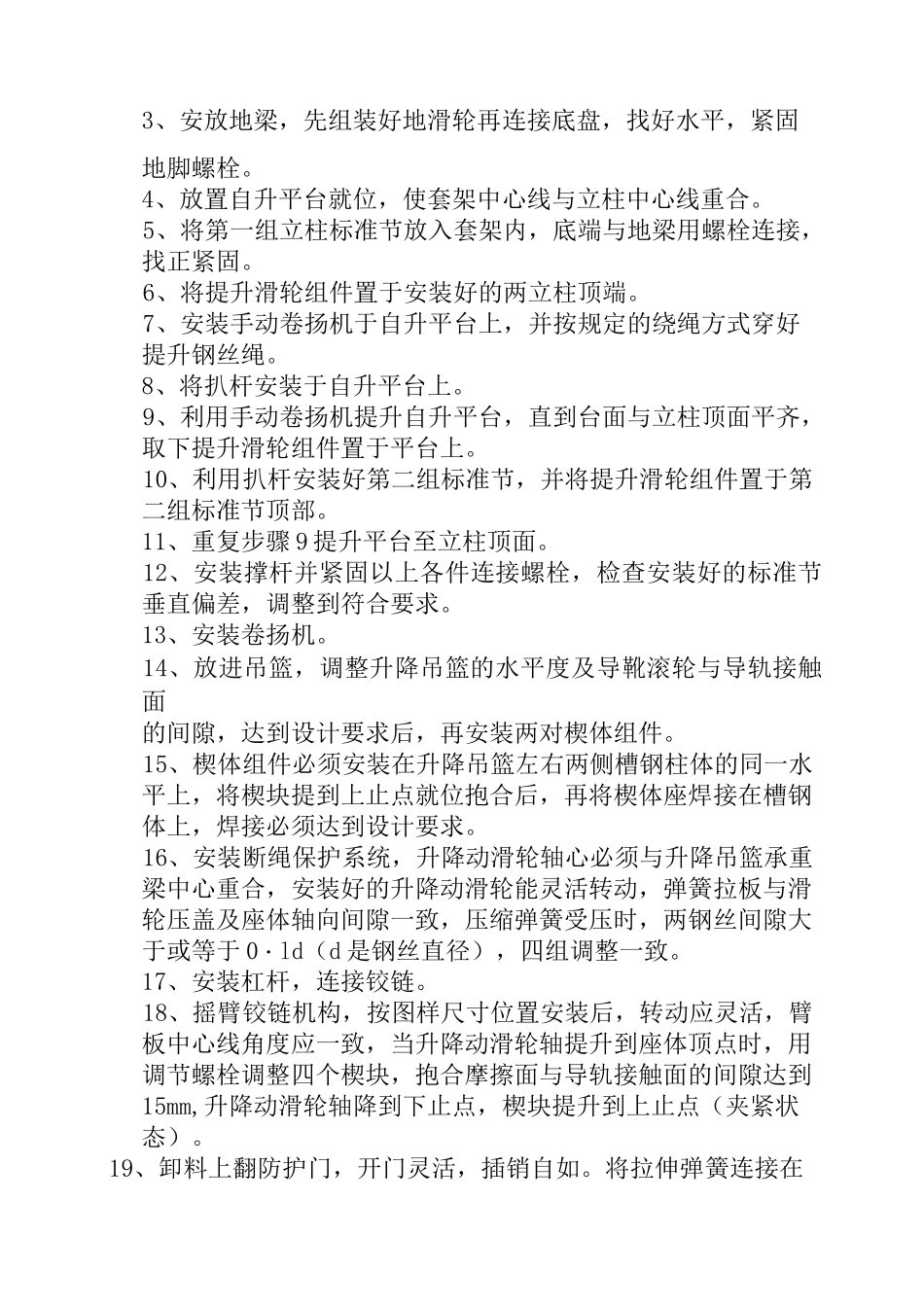

施工升降机（井吊）施工方案编制审核日期井吊施工方案一、工程概况1、工程名称：维修办公楼2、工程地点：昆明市寻甸县3、结构类型：砖混结构4、建筑面积：24905、结构设计：抗震设防烈度为8度，设计使用年限为50年，屋面防水等级为II级。1），安装前技术交底双吊篮井字吊安装前，执行人根据搭设方案、安全操作规程和厂家的出厂使用说明中有关具体内容进行交底。具有针对性地对井架基础、架体安装附着、七项安全装置、试车、保养、润滑、安装人员防护用品等方面进行具体交底。并认真督促执行情况。二、提升架安装程序1、首先检查地基是否符合规范要求，低架提升机的基础，应符合下列要求:A、土层压实后的承载力应不小于80kPa。B、浇注C20号混凝土厚度1100mm。C、基础表面应平整，水平偏差不大于10mm。D、基础应有排水措施，不得有积水浸泡基础。2、安装前，首先检查井字架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1・5%。以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。4、放置自升平台就位，使套架中心线与立柱中心线重合。5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。6、将提升滑轮组件置于安装好的两立柱顶端。7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。8、将扒杆安装于自升平台上。9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。11、重复步骤9提升平台至立柱顶面。12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。13、安装卷扬机。14、放进吊篮，调整升降吊篮的水平度及导靴滚轮与导轨接触面的间隙，达到设计要求后，再安装两对楔体组件。15、楔体组件必须安装在升降吊篮左右两侧槽钢柱体的同一水平上，将楔块提到上止点就位抱合后，再将楔体座焊接在槽钢体上，焊接必须达到设计要求。16、安装断绳保护系统，升降动滑轮轴心必须与升降吊篮承重梁中心重合，安装好的升降动滑轮能灵活转动，弹簧拉板与滑轮压盖及座体轴向间隙一致，压缩弹簧受压时，两钢丝间隙大于或等于0・ld（d是钢丝直径），四组调整一致。17、安装杠杆，连接铰链。18、摇臂铰链机构，按图样尺寸位置安装后，转动应灵活，臂板中心线角度应一致，当升降动滑轮轴提升到座体顶点时，用调节螺栓调整四个楔块，抱合摩擦面与导轨接触面的间隙达到15mm,升降动滑轮轴降到下止点，楔块提升到上止点（夹紧状态）。19、卸料上翻防护门，开门灵活，插销自如。将拉伸弹簧连接在摇臂上，再将钢丝绳绕过导向绳轮与门相接。推拉门子调整拉伸弹簧拉力，当门开启后，楔块必须提到上止点（门轴中心距索绳孔中心100mm）,此时，门架升降机就基本安装就绪.以下主要是如何实现升降。20、将第三组标准节送入吊篮，提升吊蓝到接近极限高度，然后利用扒杆安装好第三组标准节，将提升滑轮组件置于第三节标准节顶部，再重复步骤9提升平台。21、架设好第三节时，应做井字架体外封闭脚手架。组装好第一道进料门，并做斜支撑处理，按楼层高度在架管上安装磁控开关支架，就可以正式投入使用。22、当井字架架设高度超过12m时，应在第一层处设置第一道附墙杆，以后每间隔9m增设一道。如果门架在风力较大地区工作，应改为每6m设一道附墙杆。杆节增高，外封闭脚手架及附着同步进行，以证门架工作平稳为准则。23、安装到15米以上时，必须拉上铺助风绳，以确保安全，待安装完顶节后，四根风绳应对角安装，风强与井架构成45度角。24、三防装置电控箱的安装：1．三防装置安装在底座中心。三防提臂对着液筒中心。放出卷扬机上的钢绳，把钢绳安装好，钢绳头卡在三防的提臂上。限高杆放在所需要的高度，不能用钢丝捆扎。用2.2的细钢绳,一头卡在限高杆上,另一头卡在三防装置的盖板上,钢绳拉直即可,不宜过紧,电控箱安装在避雨、防潮、视线开阔的地方，便于观察升降机的工作状态。2．接线方法：把电...
