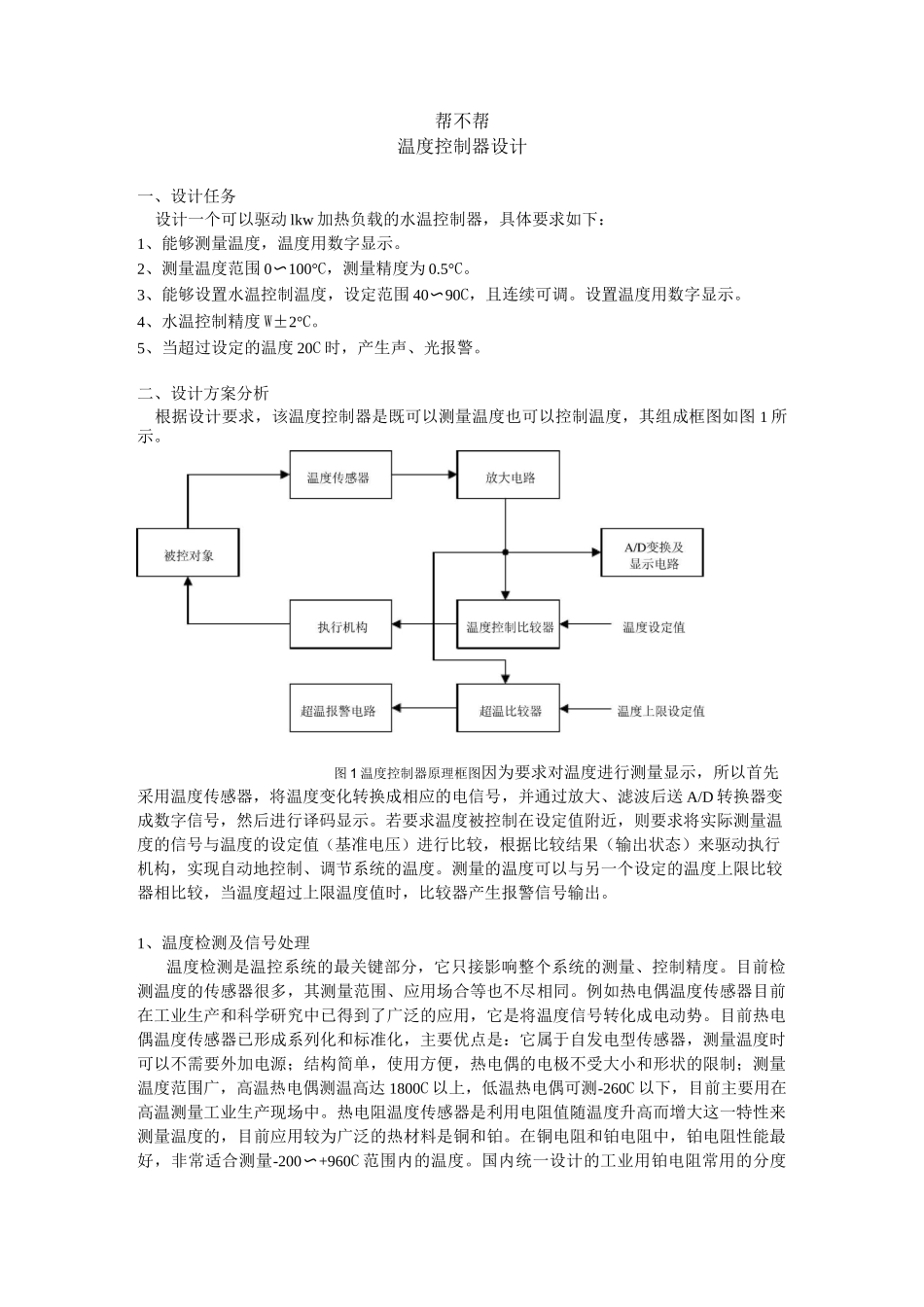

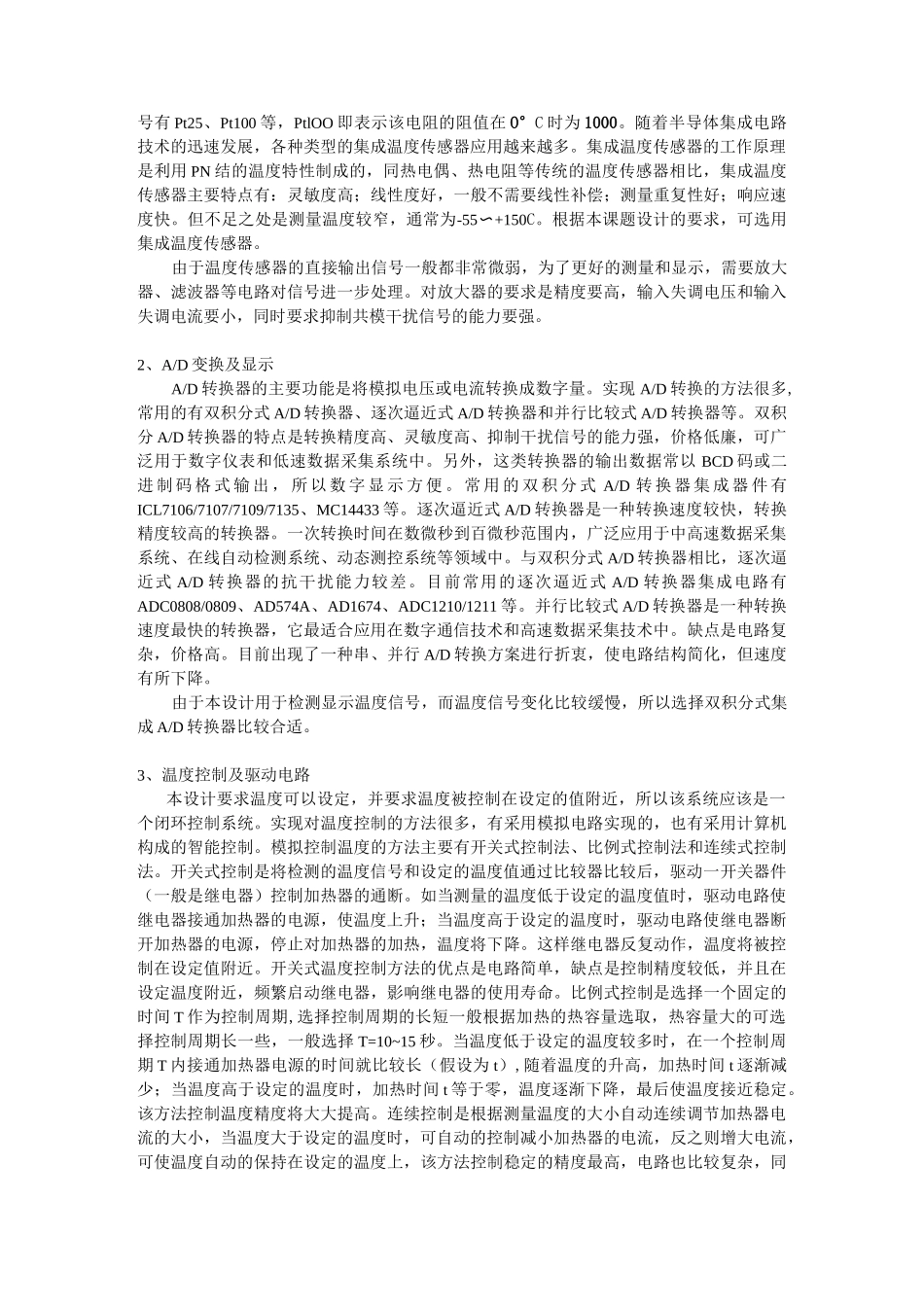

帮不帮温度控制器设计一、设计任务设计一个可以驱动lkw加热负载的水温控制器，具体要求如下：1、能够测量温度，温度用数字显示。2、测量温度范围0〜100°C，测量精度为0.5°C。3、能够设置水温控制温度，设定范围40〜90C，且连续可调。设置温度用数字显示。4、水温控制精度W±2°C。5、当超过设定的温度20C时，产生声、光报警。二、设计方案分析根据设计要求，该温度控制器是既可以测量温度也可以控制温度，其组成框图如图1所示。图1温度控制器原理框图因为要求对温度进行测量显示，所以首先采用温度传感器，将温度变化转换成相应的电信号，并通过放大、滤波后送A/D转换器变成数字信号，然后进行译码显示。若要求温度被控制在设定值附近，则要求将实际测量温度的信号与温度的设定值（基准电压）进行比较，根据比较结果（输出状态）来驱动执行机构，实现自动地控制、调节系统的温度。测量的温度可以与另一个设定的温度上限比较器相比较，当温度超过上限温度值时，比较器产生报警信号输出。1、温度检测及信号处理温度检测是温控系统的最关键部分，它只接影响整个系统的测量、控制精度。目前检测温度的传感器很多，其测量范围、应用场合等也不尽相同。例如热电偶温度传感器目前在工业生产和科学研究中已得到了广泛的应用，它是将温度信号转化成电动势。目前热电偶温度传感器已形成系列化和标准化，主要优点是：它属于自发电型传感器，测量温度时可以不需要外加电源；结构简单，使用方便，热电偶的电极不受大小和形状的限制；测量温度范围广，高温热电偶测温高达1800C以上，低温热电偶可测-260C以下，目前主要用在高温测量工业生产现场中。热电阻温度传感器是利用电阻值随温度升高而增大这一特性来测量温度的，目前应用较为广泛的热材料是铜和铂。在铜电阻和铂电阻中，铂电阻性能最好，非常适合测量-200〜+960C范围内的温度。国内统一设计的工业用铂电阻常用的分度号有Pt25、Pt100等，PtlOO即表示该电阻的阻值在O°C时为1000。随着半导体集成电路技术的迅速发展，各种类型的集成温度传感器应用越来越多。集成温度传感器的工作原理是利用PN结的温度特性制成的，同热电偶、热电阻等传统的温度传感器相比，集成温度传感器主要特点有：灵敏度高；线性度好，一般不需要线性补偿；测量重复性好；响应速度快。但不足之处是测量温度较窄，通常为-55〜+150C。根据本课题设计的要求，可选用集成温度传感器。由于温度传感器的直接输出信号一般都非常微弱，为了更好的测量和显示，需要放大器、滤波器等电路对信号进一步处理。对放大器的要求是精度要高，输入失调电压和输入失调电流要小，同时要求抑制共模干扰信号的能力要强。2、A/D变换及显示A/D转换器的主要功能是将模拟电压或电流转换成数字量。实现A/D转换的方法很多,常用的有双积分式A/D转换器、逐次逼近式A/D转换器和并行比较式A/D转换器等。双积分A/D转换器的特点是转换精度高、灵敏度高、抑制干扰信号的能力强，价格低廉，可广泛用于数字仪表和低速数据采集系统中。另外，这类转换器的输出数据常以BCD码或二进制码格式输出，所以数字显示方便。常用的双积分式A/D转换器集成器件有ICL7106/7107/7109/7135、MC14433等。逐次逼近式A/D转换器是一种转换速度较快，转换精度较高的转换器。一次转换时间在数微秒到百微秒范围内，广泛应用于中高速数据采集系统、在线自动检测系统、动态测控系统等领域中。与双积分式A/D转换器相比，逐次逼近式A/D转换器的抗干扰能力较差。目前常用的逐次逼近式A/D转换器集成电路有ADC0808/0809、AD574A、AD1674、ADC1210/1211等。并行比较式A/D转换器是一种转换速度最快的转换器，它最适合应用在数字通信技术和高速数据采集技术中。缺点是电路复杂，价格高。目前出现了一种串、并行A/D转换方案进行折衷，使电路结构简化，但速度有所下降。由于本设计用于检测显示温度信号，而温度信号变化比较缓慢，所以选择双积分式集成A/D转换器比较合适。3、温度控制及驱动电路本设计要求温度可以设定，并要求温度被控制在设定的值附近，所以该系统应该是一个闭环控制系统。实现对温度控制的方法很多，有采用模拟电路实现的，也...
