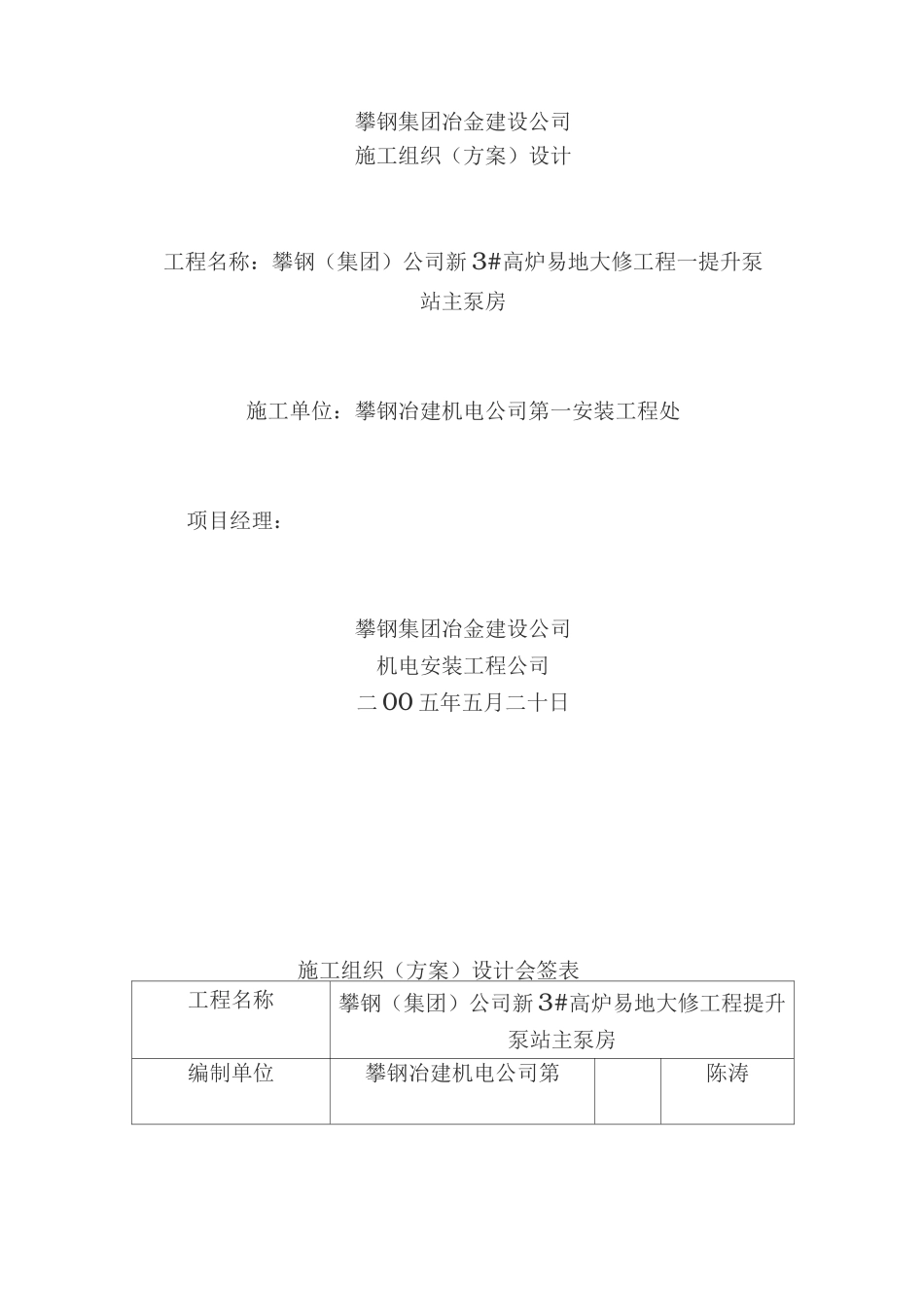

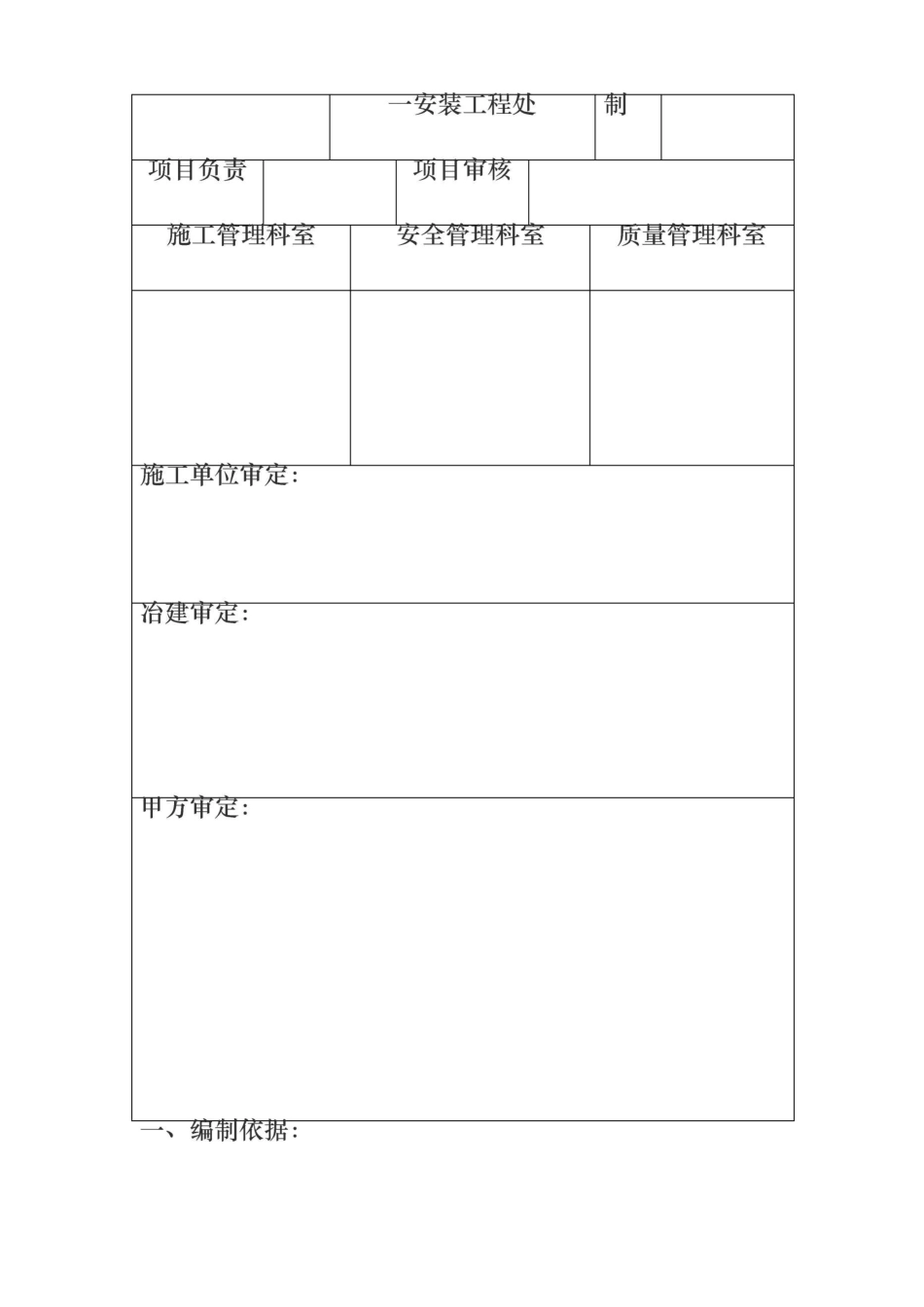

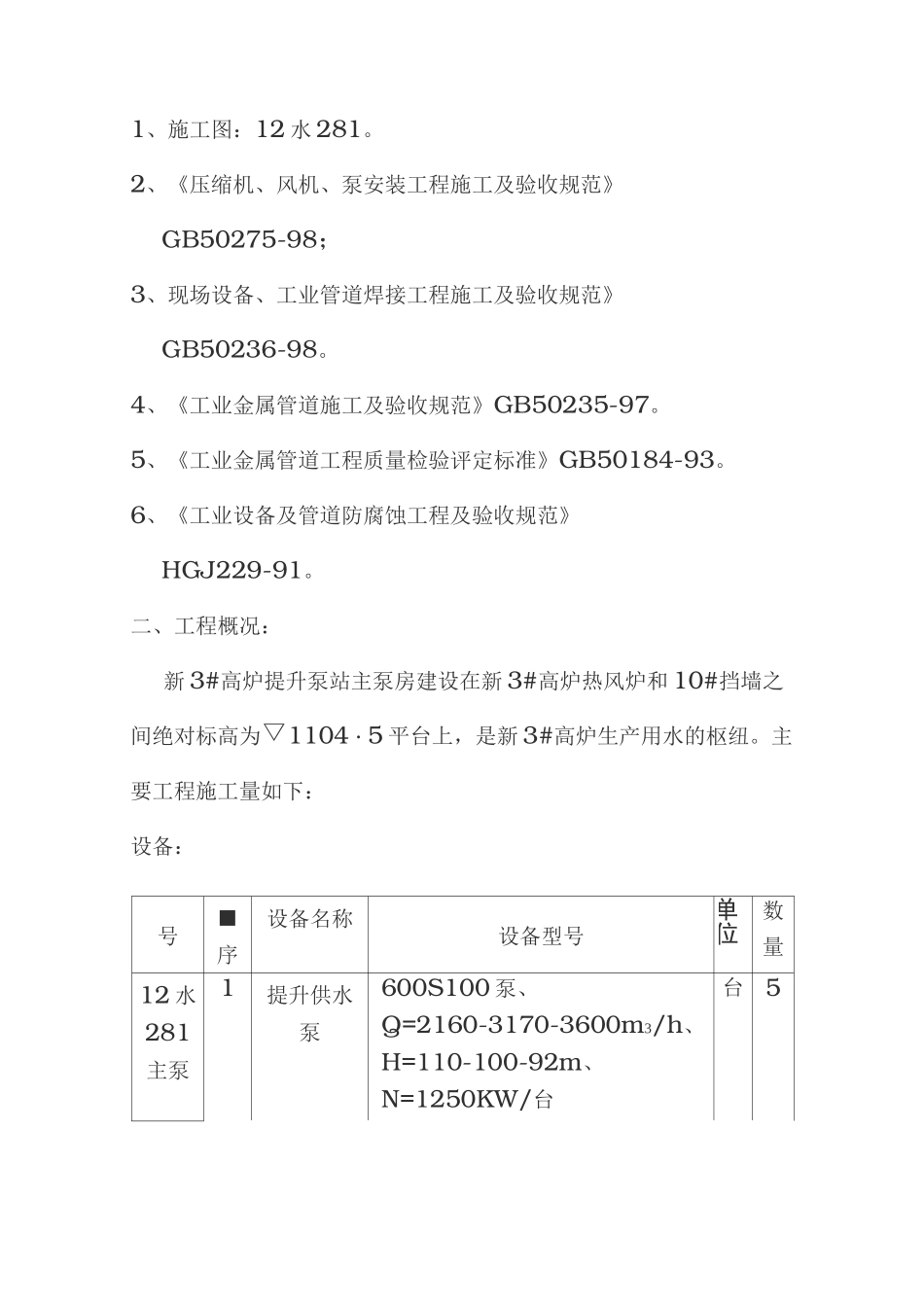

攀钢集团冶金建设公司施工组织（方案）设计工程名称：攀钢（集团）公司新3#高炉易地大修工程一提升泵站主泵房施工单位：攀钢冶建机电公司第一安装工程处项目经理：攀钢集团冶金建设公司机电安装工程公司二00五年五月二十日施工组织（方案）设计会签表工程名称攀钢（集团）公司新3#高炉易地大修工程提升泵站主泵房编制单位攀钢冶建机电公司第陈涛1、施工图：12水281。2、《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；3、现场设备、工业管道焊接工程施工及验收规范》GB50236-98。4、《工业金属管道施工及验收规范》GB50235-97。5、《工业金属管道工程质量检验评定标准》GB50184-93。6、《工业设备及管道防腐蚀工程及验收规范》HGJ229-91。二、工程概况：新3#高炉提升泵站主泵房建设在新3#高炉热风炉和10#挡墙之间绝对标高为▽1104・5平台上，是新3#高炉生产用水的枢纽。主要工程施工量如下：设备：号■序号设备名称设备型号单位数量12水281主泵1提升供水泵600S100泵、Q=2160-3170-3600m3/h、H=110-100-92m、N=1250KW/台台5房设备2多功能水泵控制阀BFDS101HX-16C、DN700台53手动法兰式金属硬密封蜗轮蜗杆蝶阀D341H-10C、DN900台54手动法兰-式金属硬密封蜗轮蜗杆蝶阀D341H-16C、DN700台55电动桥式吊车LD-A型、起重量10t、L=10.5X米、起升高度9米（地面操作）、运行电机功率N=2・8K、电动W葫芦型号CDJ0-9D功率=13+2x0.8K台16生产新水管道增压泵SG150-315(~~1~~、、Q=120-200-240ms/h、H=133-125-120m、N=110K/台台27多功能水泵控制阀BFDS101HX-16C、DN200台28多功能水泵控制阀BFDS101HX-16C、DN400台29手动法兰-式金属硬密封蜗轮蜗杆蝶阀D341H-16C、DN400台510手动法兰-式金属硬密封蜗轮蜗杆蝶阀D341H-16C、DN600台211高压循环供水泵350S75泵、Q=972-1260-1441ma/h>H=80-75-65m、N=335K/W台、V=10KV台212吸水井排空泵150WFB-A型、Q=185-200-240ms/h、H=26-23.5-22.5m、台113手动法—-式金属硬密封蜗轮蜗杆蝶阀D341H-10C、DN900台514电动法兰式金属硬密封蜗轮蜗杆蝶阀D941H-10C、DN900台215手动法兰式金属硬密封蜗轮蜗杆蝶阀P341H-10C、DN1000台616手动法兰-式金属硬密封蜗轮蜗杆蝶阀D341H-10C、DN1200台517整体式方形不锈钢闸门ZP34X型、LXB=1500X1500、闸杆加闸板总体长度4.0m、四面止水台518电动葫芦CD1-12D型、T=1吨、H=121米、N=1.5+0.2KW台119潜水排污泵50QW12.5-22A型、Q=6・9-ll・l-14.5m3/h、H=18・9-17.5-15・8m、N=1・5K/台W台120手提式潜水泵QX5-10-030型、Q=5m3/h、H=10m、N=0.3K/台W台121手动蝶阀DX341-10C、DN400台122手动蝶阀DX341-10C、DN300台1材料:序-号■^格材料位~数~里1直焊缝卷管DN1200(D1220X12)Q235米30■卷制2直焊缝卷管DN1000(D1020X10)Q235米46■卷制3直焊缝卷管DN900(D920X10)Q235米87■卷制4直焊缝卷DN700(D720Q235米25■卷制■管X9)5直焊缝卷管DN630(D630X8)Q235米13■卷制6直焊缝卷管DN400(D426X9)Q235米30置7直焊缝卷管DN300(D325X8)Q235米10^置8焊接钢管DN250(D273X6)Q235米25^置9焊接钢管DN200(D219X6)Q235米130■©置10焊接钢管DN100(D108X4)Q235米20置11焊接钢管DN80Q235米10^置12焊接钢管DN50Q235米30^置13焊接钢管DN40Q235米30置14钢制90。弯头DN1200Q235个615钢制90。DN1000Q235个2■制作弯头16钢制90。弯头DN900Q235个7■制作17钢制9。0弯头DN700Q235个10■制作18钢制90。弯头DN600Q235个4^作19钢制90。弯头DN400Q235个6现场制作20钢制90。弯头DN250Q235个1现场制作21钢制90。弯头DN200Q235个4制作22钢制90。弯头DN100Q235个4^置23钢制90。弯头DN80Q235个6■©置24钢制90。弯头DN50Q235个4■©置25钢制90o弯头DN40Q2354■购置26钢制等径三通DN250Q235个1^场制作27钢制等径三通DN200Q235个5现场制作28钢制等径三通DN300Q235个1现场制作29钢制等径三通DN400Q235个1现场制作30钢制等径三通DN900Q235个1■制作31钢制异径三通DN1200X900Q235个2■制作32钢制异径三通DN1200X800Q235个2■制作33钢制异径三通DN1000X700Q235个5■制作34钢制同心DN700X400Q235个5■制作异径管35钢制同心异径管DN1200X800Q235个236钢制同心异径管DN1200X900Q23...
