承插型盘扣式钢管支施工方案VIP免费

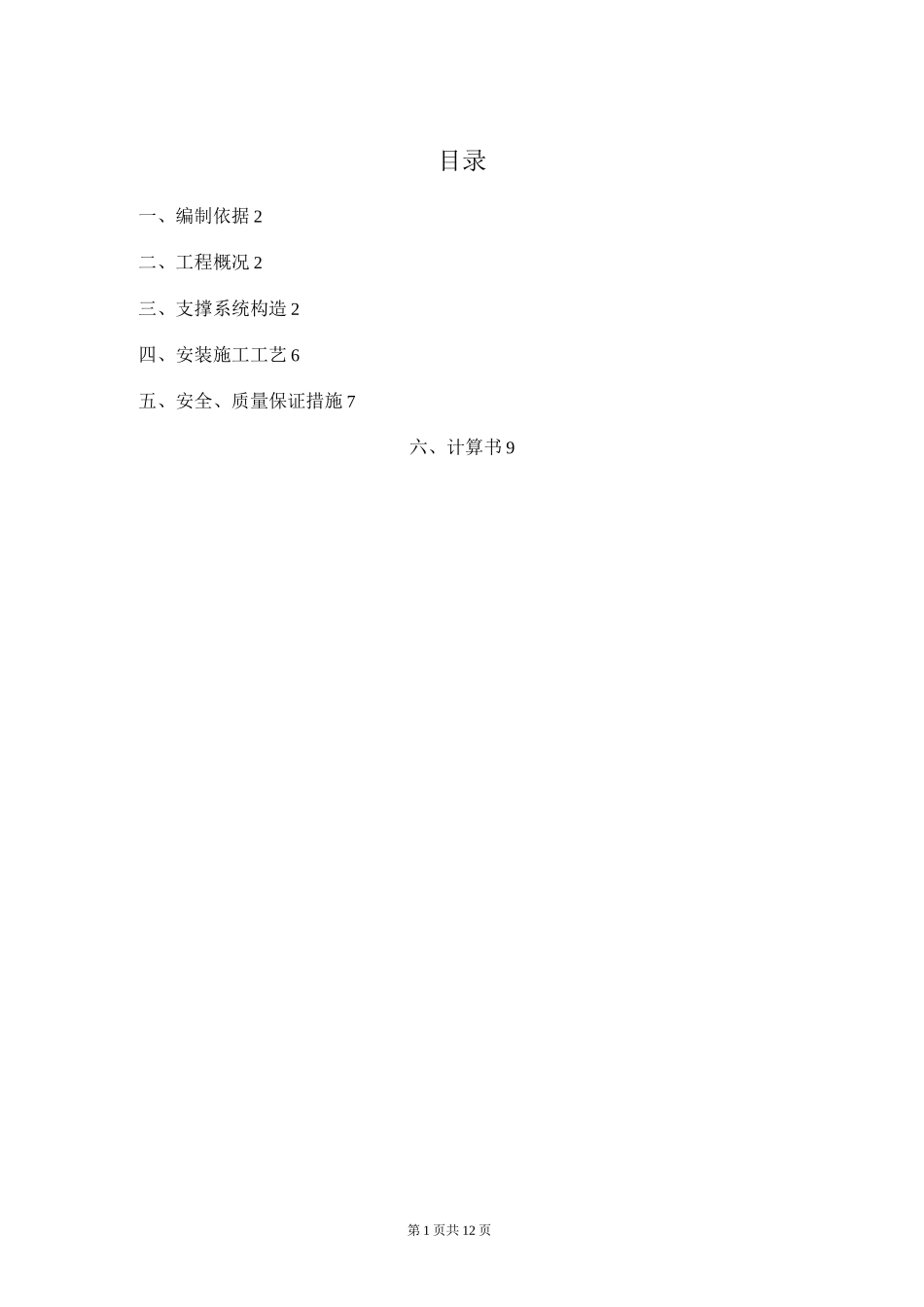

承插型盘扣式钢管支施工方案_第1页
1/10
承插型盘扣式钢管支施工方案_第2页
2/10
承插型盘扣式钢管支施工方案_第3页
3/10
第1页共12页目录一、编制依据2二、工程概况2三、支撑系统构造2四、安装施工工艺6五、安全、质量保证措施7六、计算书9器■31湖南省第五工程有限公司第2页共12页湖南省第五工程有限公司第3页共12页Maat湖南省第五工程有限公司第4页共12页2、承插型盘扣式满堂脚手架设计方案本方案使用承插型盘扣式支架作为砼叠合板下支撑架体。本次施工根据搭设高度,仅使用立杆、横杆及可调顶托和可调底座所构成的塔架作为支撑,横杆通过轮盘上的孔楔紧,形成以个整体。湖南省第五工程有限公司第5页共12页(3)模板支架可调托伸出顶层水平杆的长度严禁超过650mm,且丝杆外漏长度严禁超过300mm,可调托底插入立杆长度不得小于150mm。HO(4)作为扫地杆的最底层水平杆离地高度不应大于550mm。(5)模板支架宜与周围已建成的结构进行可靠的连接;3、使用材料(1)钢管:©48X3.2mm钢管,立杆:2500mm,盘扣节点间距600mm;水平杆:900mm、1200mm;剪刀撑:扣件钢管剪刀撑©48X3.0mm钢管。(2)承插型盘扣式钢管支架的配件除了有特殊要求外,其材质应符合现行国家标准《低合金高强度结构钢》GB/T1591、《碳素钢结构》GB/T700以及《一般工程用铸造碳钢件》GB/T11352的规定,各类支架主要构配件材质应符合表中的规定:*3.2.1承插型盘扣式钢管支架主要构配件材质水平籽灯抑捲头把砒•-•1可■砒HO.MifflQ21A2G230150ZC;23G450ft20巧£Q2^5BZ(r27O-500玄;2$0~4曲Hit,Q235B斜杆扣在立柱上,另一根斜杆扣在横向水平杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加2〜4个扣结点。剪刀撑的斜杆用旋转扣件固定扣在立柱上,所有固定点距主节点距离不大于150mm,最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接,其搭接长度三100cm,并用不少于2个旋转扣件固定,端部扣件盖板的边缘至杆端的距离三10cm。五、质量、安全保证措施(一)质量措施Maat湖南省第五工程有限公司第6页共12页1、材料要求盘扣式支架立杆采用Q345高强度钢管48*3.2,托座和底座调节杆为空心螺杆,外径为38mm,内径为33mm。支架主要构件均为热浸镀锌防腐防锈处理,经久耐用。支架各构件必须功能齐全,否则不利用本工程。2、搭设质量要求及检验验收标准1)搭设质量要求盘扣式支架的搭设必须遵照W建筑施工承插型盘扣式钢管支架安全技术规程三和本工程相适应的设计图纸,同时需满足以下要求:①对地基进行加固处理,保证其有足够的承载力,并且足够稳定,能够抵抗因气候变化而可能产生的破坏,并根据需要设置垫块。②支撑架搭设前需进行定位放线,搭设平面位置必须准确,纵横方向排列整齐。③每座塔架的安装完成后,用水平尺检查横杆水平度,通过调节底座调节杆的螺母,使两个方向的水平尺的气泡都居中,从而保证每个塔在竖向保持垂直。④立杆与横杆及竖向斜拉杆间安装就位后需用锤子将楔形销固定。⑤支架搭设完成后,按照规范在最外围及内部每隔5个架体设置从上而下的扣件式剪刀撑。2)检查、验收标准支撑搭设完后按W建筑施工承插型盘扣式钢管支架安全技术规程三验收。3)盘扣式支架拆除要点和注意事项①盘扣式支架的卸载、拆除必须与模板系统的拆除施工相协调。②盘扣式支架的卸载、拆除需在梁板砼达到设计和规范规定的强度要求时才能拆除。湖南省第五工程有限公司第7页共12页③拆除每层立杆的销钉和弹簧销,将各塔架上的立杆、横杆、斜拉杆按从上而下的顺序一一拆除。④将拆下的材料分类存储。(二)安全措施1、安全生产管理①盘扣式支架的施工全过程中必须由专业人士在现场监督指导,必须在安全措施到位的情况下,配备有经验的工人进行施工操作。②工人必须配备安全带、安全帽、防护服等安全设备,防止发生施工事故。③必须划定施工范围,非施工人员严禁入内。④风速大于60km/h及冰雪天气都禁止施工,雨天必须采取可靠的防滑措施,及时清理积水。⑤承插型盘扣式支架的拼装和拆除应铺设平台板辅助,以确保高空作业的安全。承插型盘扣式支架的卸载、拆除施工前必须先检查模板系统和承插型盘扣式支架各部件的工作状态,无异常情况后方可进行拆装作业。施工时塔架下和支架旁禁止非施工人员进入。⑥承插型盘扣式支架的施工...
