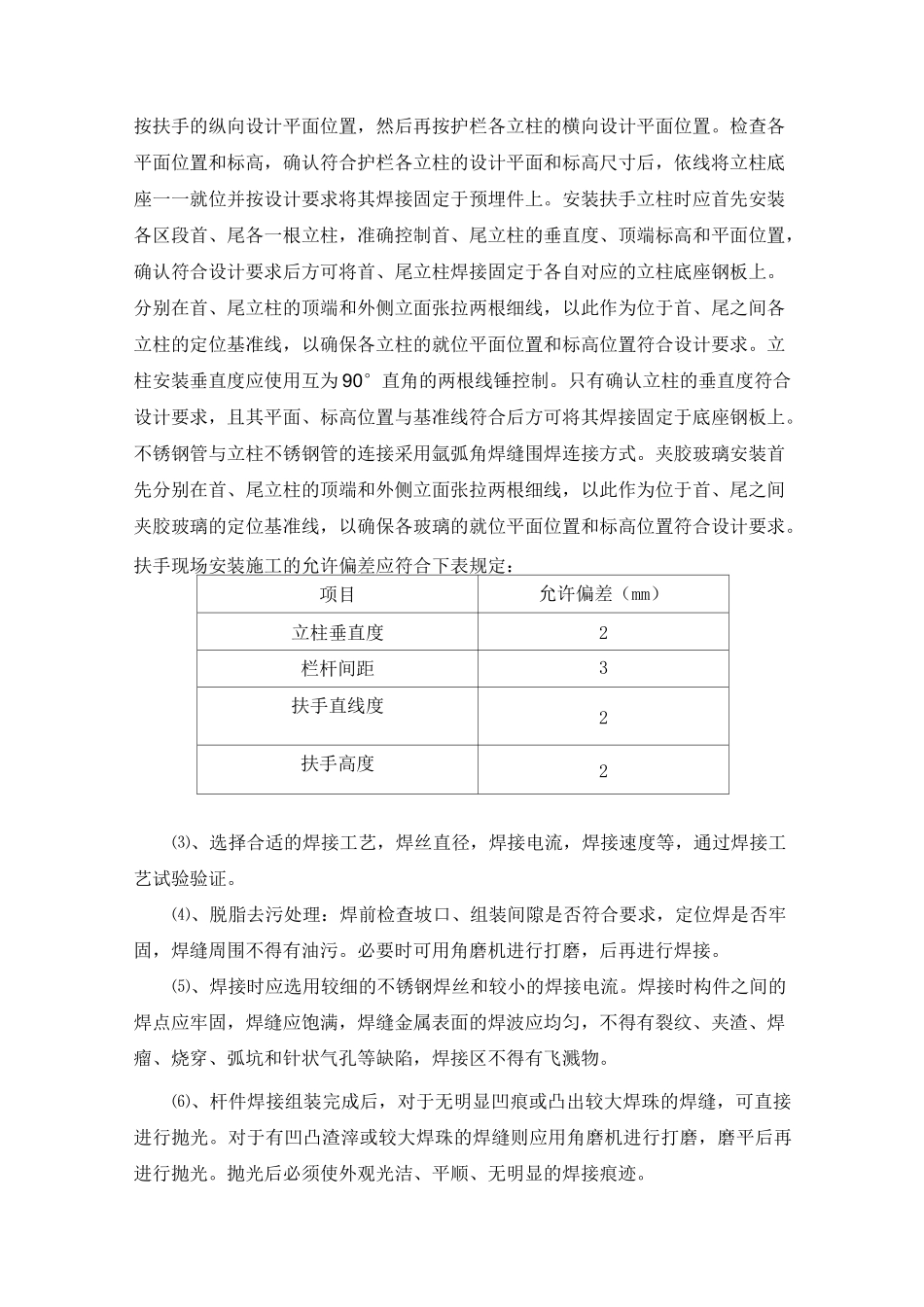

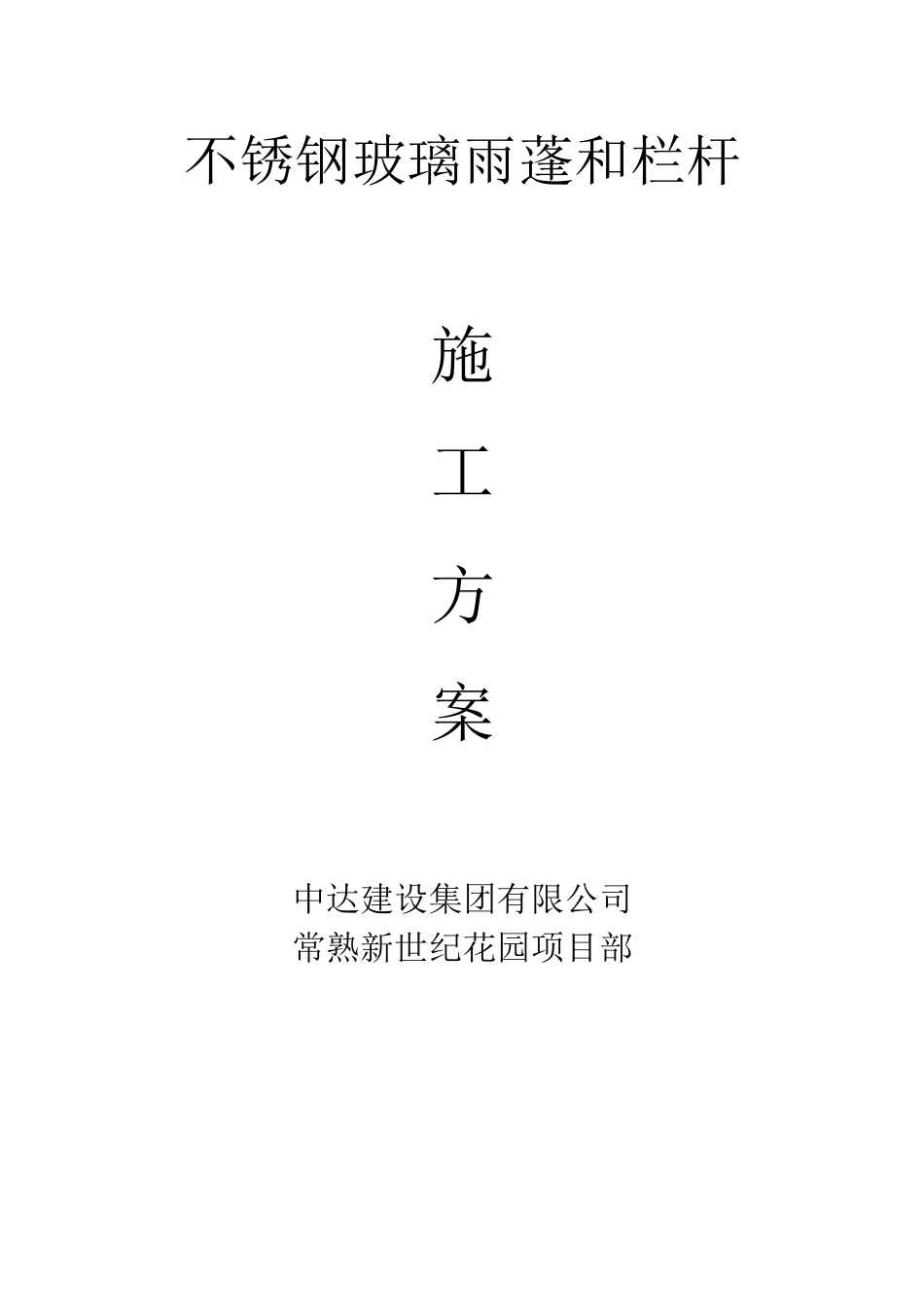

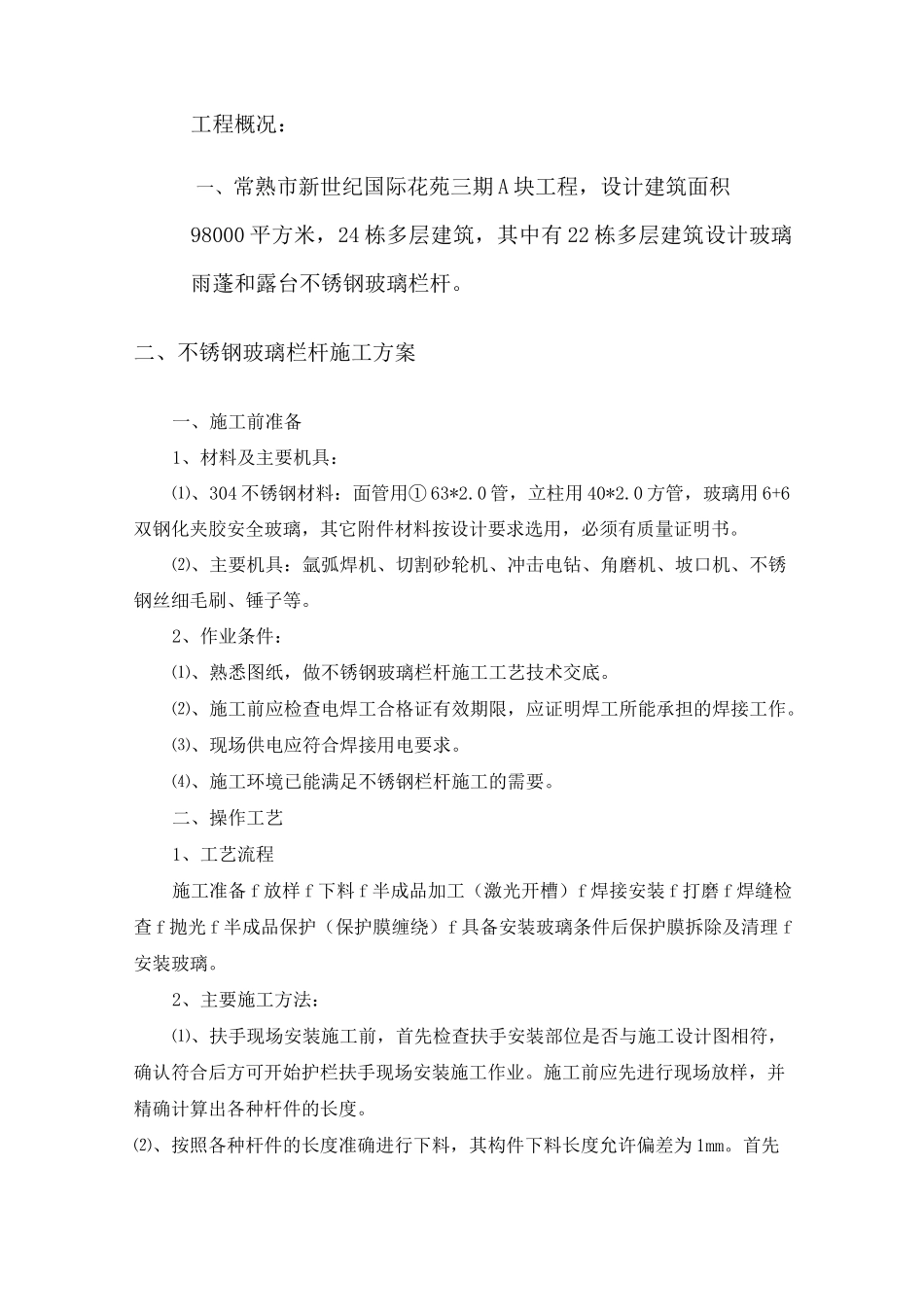

不锈钢玻璃雨蓬和栏杆施工方案中达建设集团有限公司常熟新世纪花园项目部工程概况：一、常熟市新世纪国际花苑三期A块工程，设计建筑面积98000平方米，24栋多层建筑，其中有22栋多层建筑设计玻璃雨蓬和露台不锈钢玻璃栏杆。二、不锈钢玻璃栏杆施工方案一、施工前准备1、材料及主要机具：⑴、304不锈钢材料：面管用①63*2.0管，立柱用40*2.0方管，玻璃用6+6双钢化夹胶安全玻璃，其它附件材料按设计要求选用，必须有质量证明书。⑵、主要机具：氩弧焊机、切割砂轮机、冲击电钻、角磨机、坡口机、不锈钢丝细毛刷、锤子等。2、作业条件：⑴、熟悉图纸，做不锈钢玻璃栏杆施工工艺技术交底。⑵、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。⑶、现场供电应符合焊接用电要求。⑷、施工环境已能满足不锈钢栏杆施工的需要。二、操作工艺1、工艺流程施工准备f放样f下料f半成品加工（激光开槽）f焊接安装f打磨f焊缝检查f抛光f半成品保护（保护膜缠绕）f具备安装玻璃条件后保护膜拆除及清理f安装玻璃。2、主要施工方法：⑴、扶手现场安装施工前，首先检查扶手安装部位是否与施工设计图相符，确认符合后方可开始护栏扶手现场安装施工作业。施工前应先进行现场放样，并精确计算出各种杆件的长度。⑵、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。首先按扶手的纵向设计平面位置，然后再按护栏各立柱的横向设计平面位置。检查各平面位置和标高，确认符合护栏各立柱的设计平面和标高尺寸后，依线将立柱底座一一就位并按设计要求将其焊接固定于预埋件上。安装扶手立柱时应首先安装各区段首、尾各一根立柱，准确控制首、尾立柱的垂直度、顶端标高和平面位置，确认符合设计要求后方可将首、尾立柱焊接固定于各自对应的立柱底座钢板上。分别在首、尾立柱的顶端和外侧立面张拉两根细线，以此作为位于首、尾之间各立柱的定位基准线，以确保各立柱的就位平面位置和标高位置符合设计要求。立柱安装垂直度应使用互为90°直角的两根线锤控制。只有确认立柱的垂直度符合设计要求，且其平面、标高位置与基准线符合后方可将其焊接固定于底座钢板上。不锈钢管与立柱不锈钢管的连接采用氩弧角焊缝围焊连接方式。夹胶玻璃安装首先分别在首、尾立柱的顶端和外侧立面张拉两根细线，以此作为位于首、尾之间夹胶玻璃的定位基准线，以确保各玻璃的就位平面位置和标高位置符合设计要求。扶手现场安装施工的允许偏差应符合下表规定：项目允许偏差（mm）立柱垂直度2栏杆间距3扶手直线度2扶手高度2⑶、选择合适的焊接工艺，焊丝直径，焊接电流，焊接速度等，通过焊接工艺试验验证。⑷、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。必要时可用角磨机进行打磨，后再进行焊接。⑸、焊接时应选用较细的不锈钢焊丝和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。⑹、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。三、质量标准1、所有构件下料应保证准确，构件长度允许偏差为1mm。2、构件下料前必须检查是否平直，否则必须矫直。3、焊接焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证。4、焊接时构件必须放置的位置准确。5、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。6、焊接完成后，应将焊渣敲净。7、构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。四、应注意的质量问题：1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流，不...
