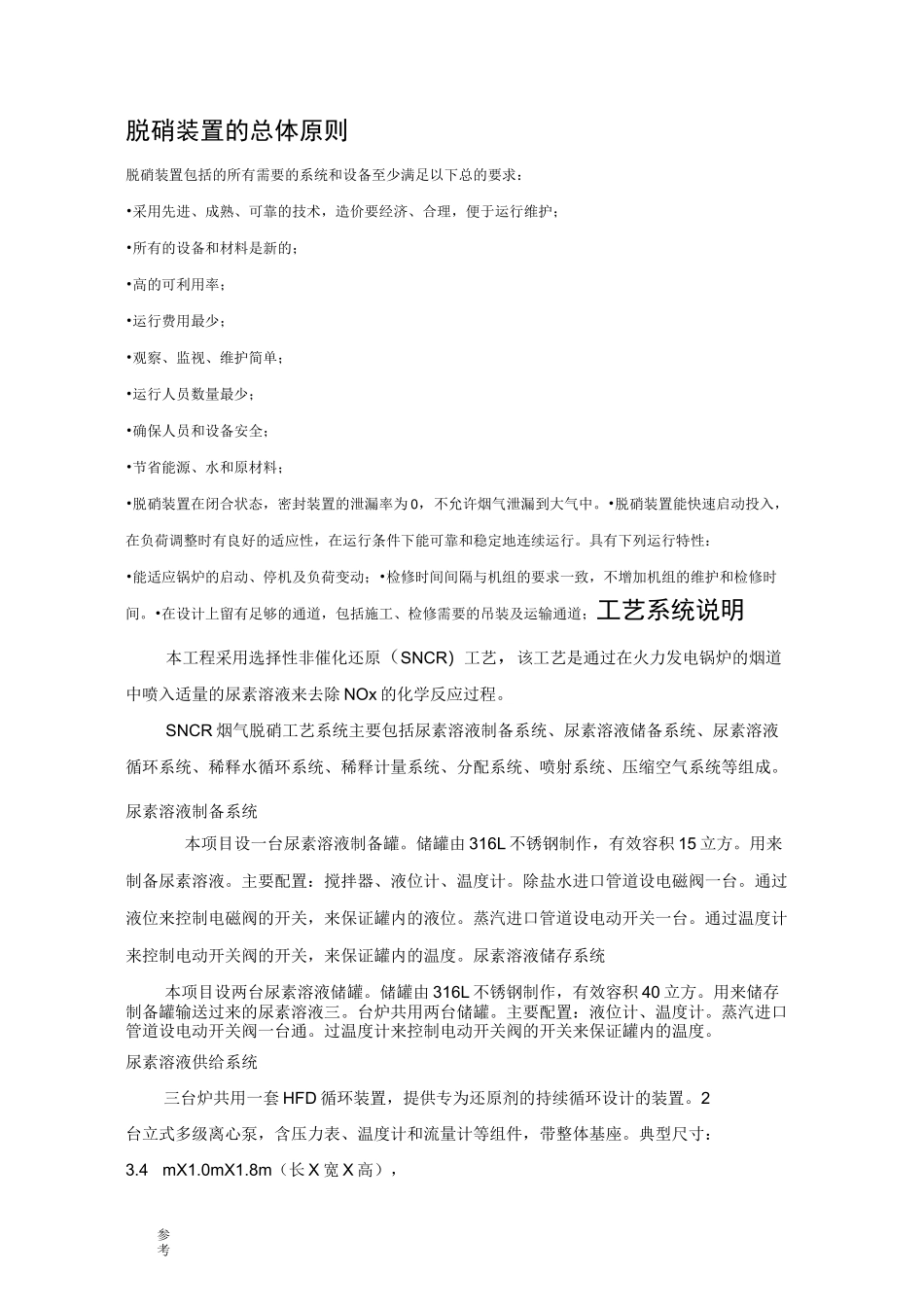

参考脱硝装置的总体原则脱硝装置包括的所有需要的系统和设备至少满足以下总的要求：•采用先进、成熟、可靠的技术，造价要经济、合理，便于运行维护；•所有的设备和材料是新的；•高的可利用率；•运行费用最少；•观察、监视、维护简单；•运行人员数量最少；•确保人员和设备安全；•节省能源、水和原材料；•脱硝装置在闭合状态，密封装置的泄漏率为0，不允许烟气泄漏到大气中。•脱硝装置能快速启动投入，在负荷调整时有良好的适应性，在运行条件下能可靠和稳定地连续运行。具有下列运行特性：•能适应锅炉的启动、停机及负荷变动；•检修时间间隔与机组的要求一致，不增加机组的维护和检修时间。•在设计上留有足够的通道，包括施工、检修需要的吊装及运输通道；工艺系统说明本工程采用选择性非催化还原（SNCR）工艺，该工艺是通过在火力发电锅炉的烟道中喷入适量的尿素溶液来去除NOx的化学反应过程。SNCR烟气脱硝工艺系统主要包括尿素溶液制备系统、尿素溶液储备系统、尿素溶液循环系统、稀释水循环系统、稀释计量系统、分配系统、喷射系统、压缩空气系统等组成。尿素溶液制备系统本项目设一台尿素溶液制备罐。储罐由316L不锈钢制作，有效容积15立方。用来制备尿素溶液。主要配置：搅拌器、液位计、温度计。除盐水进口管道设电磁阀一台。通过液位来控制电磁阀的开关，来保证罐内的液位。蒸汽进口管道设电动开关一台。通过温度计来控制电动开关阀的开关，来保证罐内的温度。尿素溶液储存系统本项目设两台尿素溶液储罐。储罐由316L不锈钢制作，有效容积40立方。用来储存制备罐输送过来的尿素溶液三。台炉共用两台储罐。主要配置：液位计、温度计。蒸汽进口管道设电动开关阀一台通。过温度计来控制电动开关阀的开关来保证罐内的温度。尿素溶液供给系统三台炉共用一套HFD循环装置，提供专为还原剂的持续循环设计的装置。2台立式多级离心泵，含压力表、温度计和流量计等组件，带整体基座。典型尺寸：3.4mX1.0mX1.8m（长X宽X高），参考主要功能：高流量循环模块从尿素溶液储罐抽取一定量的尿素溶液，通过背压阀组后又回到尿素溶液储罐，通过背压阀组的作用在这循环管路中形成约为0.8MPa左右的稳定压力。稀释计量系统设置稀释水箱1套，材质不锈钢，有效容积3立方。用来缓冲来自电站的除盐水。主要配置：液位计。进口设电磁阀一台。通过液位来控制电磁阀的开关，来保证罐内的稀释水液位。稀释计量系统三套，每炉一套。可以为一层或多层喷枪提供所需的还原剂和压力。该模块包括多级离心泵，用于计量的调节阀和电磁流量计，用于控制压力的控制阀和压力传送器以及压力表和压力开关等。尺寸为：3m长x1m宽x1.8m高主要功能是；计量装置从尿素溶液高流量循环系统的管道中计量出需要的尿素溶液用量后，稀释水泵同时从稀释水箱抽取稀释水通过稀释水高流量循环系统进入混合器，二者在后端的混合器中混合成5%左右的溶液后进入后续的分配系统计量分配系统分配装置安装在靠近喷枪的位置（通常在同一水平面）。计量模块为分配装置提供药剂，分配装置将这些药剂分送给每个喷枪。雾化空气和冷却空气由此装置注入。另外，此分配装置还包括流速和压力显示和压缩空气和化学还原剂量调阀或表。每一面板均为了就地流速调节方便，摆在一单立式的不锈钢底盘上和有多格珊管式组装。分配及喷射系统本脱硝系统每台炉设置三套炉前计量分配系统。喷射系统安装在炉膛出口与分离器入口之间水平烟道上。喷枪采用冷却风保护措施使其能承受反应温度窗口区域的最高温度，而不产生任何损坏。喷枪为日本共立公司产品，材质采用316L耐热不锈钢，喷枪插入水平烟道内使用金属软管与各介质管道连接。脱硝通用设备检修工艺1检修工作的注意事项1.1严格执行工作票制度,在未办理工作票的情况下,不得擅自进行设备检修工作.1.2工作人员进入工作现场必须戴安全帽,2米及以上的工作必须扎安全带.1.3起吊重物时,应由熟练的起重工专人负责,并协调工作负责人统一指挥.1.4在金属容器内或潮湿的地方工作，必须使用12V以下的行灯照明，变压器应装设在机体外干燥的地方.1.5在转动机体上进行焊接工作时，应将电焊机接地线接至焊接部位，以免烧...
