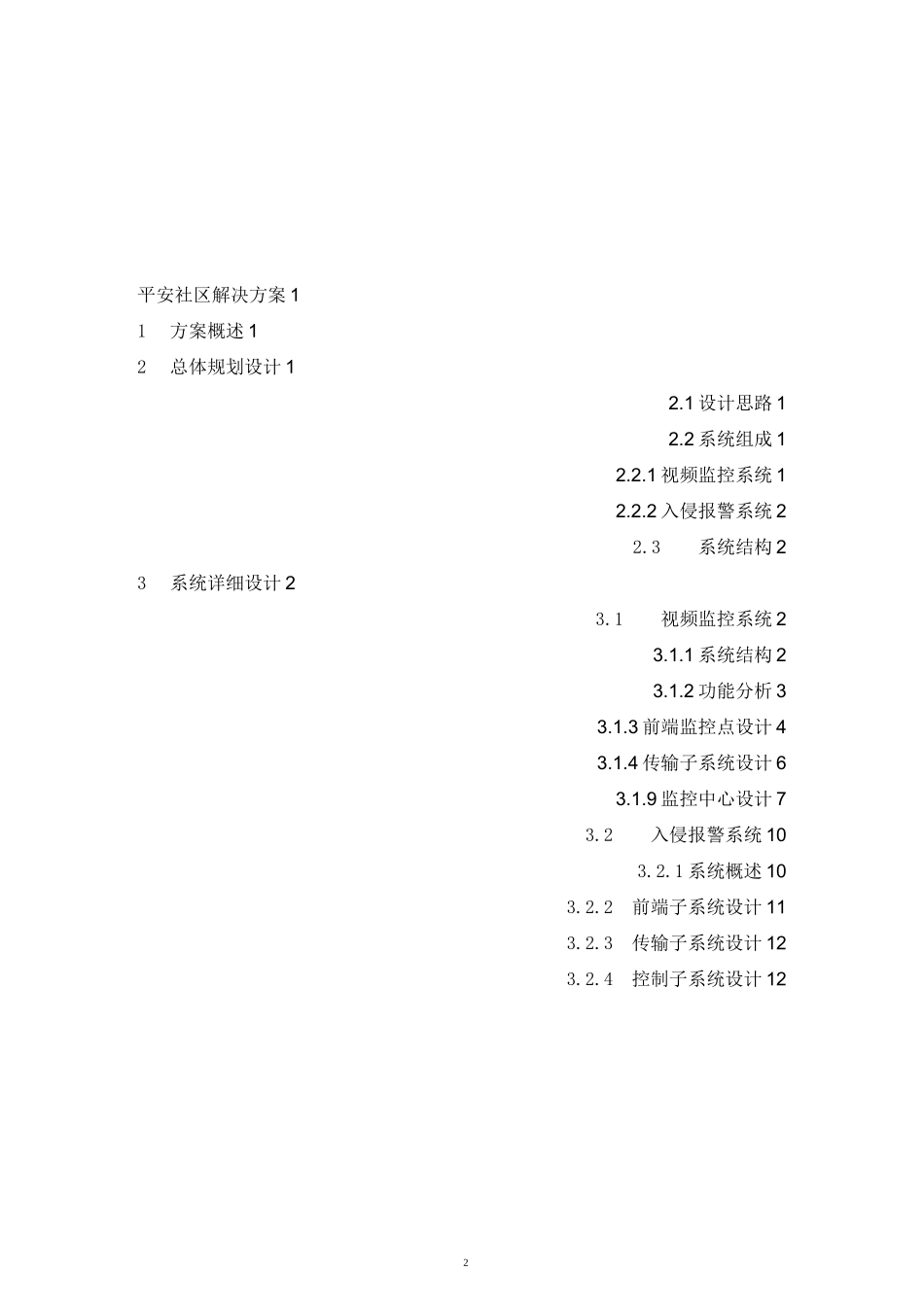

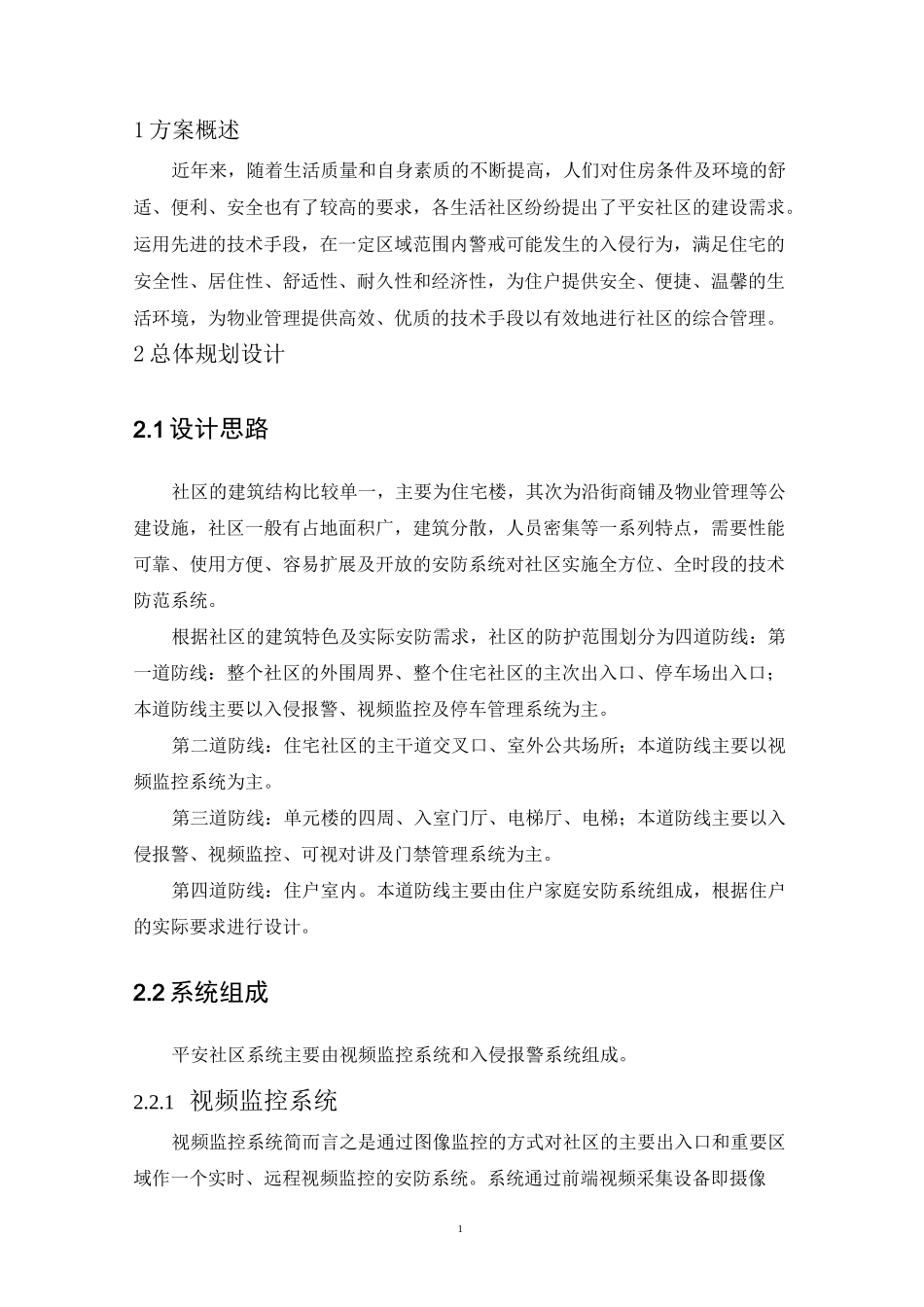

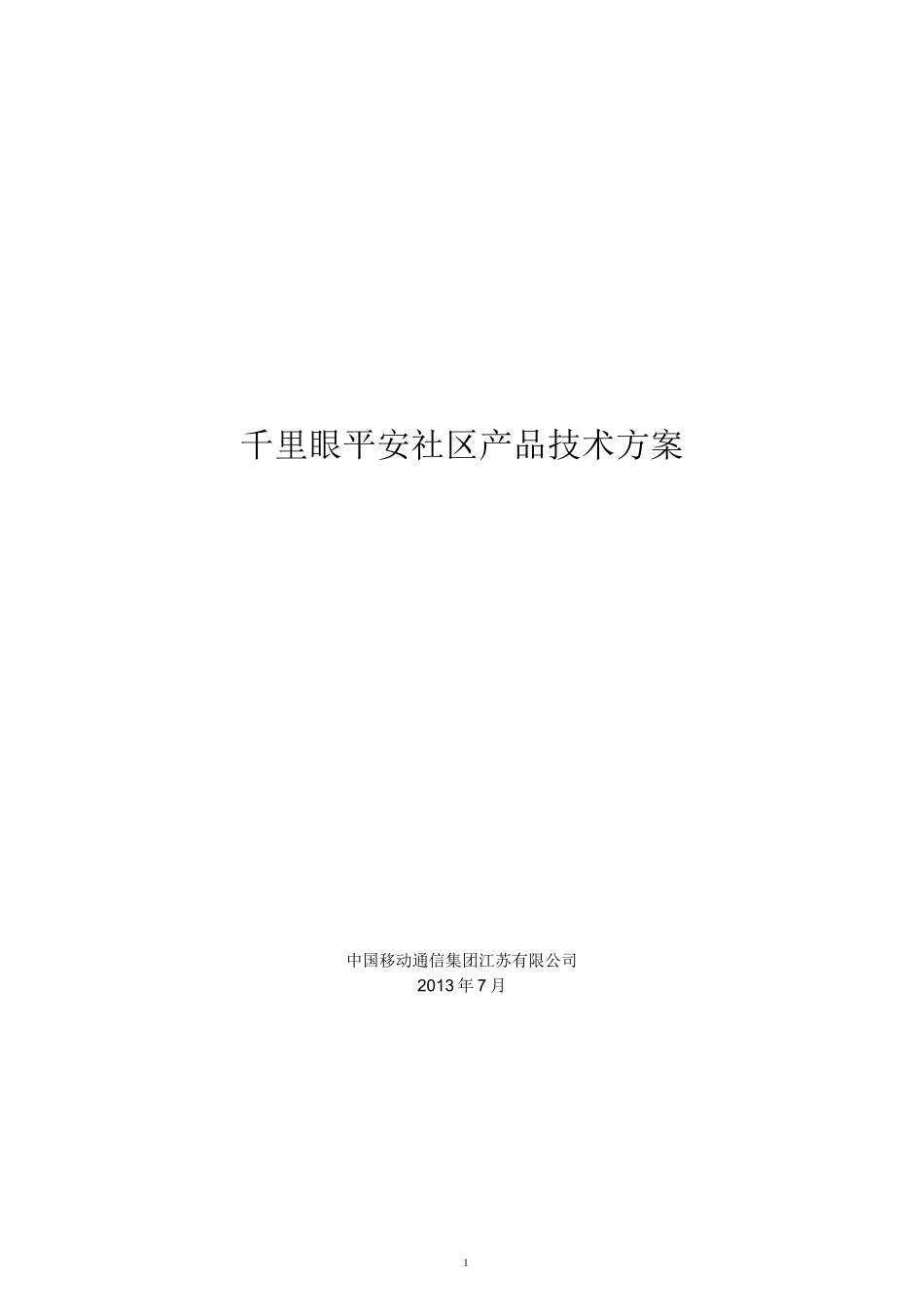

1千里眼平安社区产品技术方案中国移动通信集团江苏有限公司2013年7月2平安社区解决方案11方案概述12总体规划设计12.1设计思路12.2系统组成12.2.1视频监控系统12.2.2入侵报警系统22.3系统结构23系统详细设计23.1视频监控系统23.1.1系统结构23.1.2功能分析33.1.3前端监控点设计43.1.4传输子系统设计63.1.9监控中心设计73.2入侵报警系统103.2.1系统概述103.2.2前端子系统设计113.2.3传输子系统设计123.2.4控制子系统设计1211方案概述近年来，随着生活质量和自身素质的不断提高，人们对住房条件及环境的舒适、便利、安全也有了较高的要求，各生活社区纷纷提出了平安社区的建设需求。运用先进的技术手段，在一定区域范围内警戒可能发生的入侵行为，满足住宅的安全性、居住性、舒适性、耐久性和经济性，为住户提供安全、便捷、温馨的生活环境，为物业管理提供高效、优质的技术手段以有效地进行社区的综合管理。2总体规划设计2.1设计思路社区的建筑结构比较单一，主要为住宅楼，其次为沿街商铺及物业管理等公建设施，社区一般有占地面积广，建筑分散，人员密集等一系列特点，需要性能可靠、使用方便、容易扩展及开放的安防系统对社区实施全方位、全时段的技术防范系统。根据社区的建筑特色及实际安防需求，社区的防护范围划分为四道防线：第一道防线：整个社区的外围周界、整个住宅社区的主次出入口、停车场出入口；本道防线主要以入侵报警、视频监控及停车管理系统为主。第二道防线：住宅社区的主干道交叉口、室外公共场所；本道防线主要以视频监控系统为主。第三道防线：单元楼的四周、入室门厅、电梯厅、电梯；本道防线主要以入侵报警、视频监控、可视对讲及门禁管理系统为主。第四道防线：住户室内。本道防线主要由住户家庭安防系统组成，根据住户的实际要求进行设计。2.2系统组成平安社区系统主要由视频监控系统和入侵报警系统组成。2.2.1视频监控系统视频监控系统简而言之是通过图像监控的方式对社区的主要出入口和重要区域作一个实时、远程视频监控的安防系统。系统通过前端视频采集设备即摄像2机将现场画面转换成电子信号传输至中心，然后通过显示单元实时显示、存储设备录像存储等，实现工作人员对各区域的远程监控及事后事件检索功能。2.2.2入侵报警系统入侵报警系统是对非法入侵向安保人员提供报警信号的安防系统。系统通过前端布置的探测器对社区重要区域进行布防，实现对重要区域的非法入侵探测一旦监视区域内发生非法入侵，前端探测器立即发出报警信号到中心，中心通过声光报警的方式提示安保人员。2.3系统结构3系统详细设计3.1视频监控系统3.1.1系统结构视频监控系统由前端子系统、传输子系统、存储子系统、显示子系统和控制子系统等组成。平安社区视频监控系统采用纯网络模式，前端全部采用网络摄像机，视频信号通过接入交换机接入局域网传输。系统结构图如下:平安社区安防系统结构设计如下:以太网视音频/信号量IDV报警主视频综合平台报警探头网络红凤摄像机网络红外卜也监控专图手机监控匚远程访问[J防火墙流媒体服务器管理服务器移动接入服务器报警服务器磁存储管理服务器智能分析服务器3采用纯网络架构的视频监控系统有以下几个优点：1）采用高清网络摄像机，图像效果有显著提高传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。而当发生案件时，从录像资料中很难对监控现场涉案的人员、物品准确认定，不具备很好的对侦破工作的指导性和法律质证能力采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌。2）采用网络传输，质量更可靠，施工更方便视频监控系统以网络为平台，采用全新的设计理念，以IP地址来识别所有的监控设备，采用统一的TCP/IP协议来进行图像、声音和数据采集传输。网络数字视频监控采用了网络数字传输信号，没有线缆长度和信号衰减的限制，而网络自身又不受地理区域的限制，因此可实现更广阔区域的监控布局。3）系统扩展更方便在网络视频监控系统中，采用统一的标准，对于应用的扩展而言，只是增加相同的设备和增加管理上的IP地址而已，对管理而言，增加设备站点只是意味着IP地址的扩充；将型号从模拟转换到数字，...
