消防工程施工工艺手册(兴隆大业)VIP免费

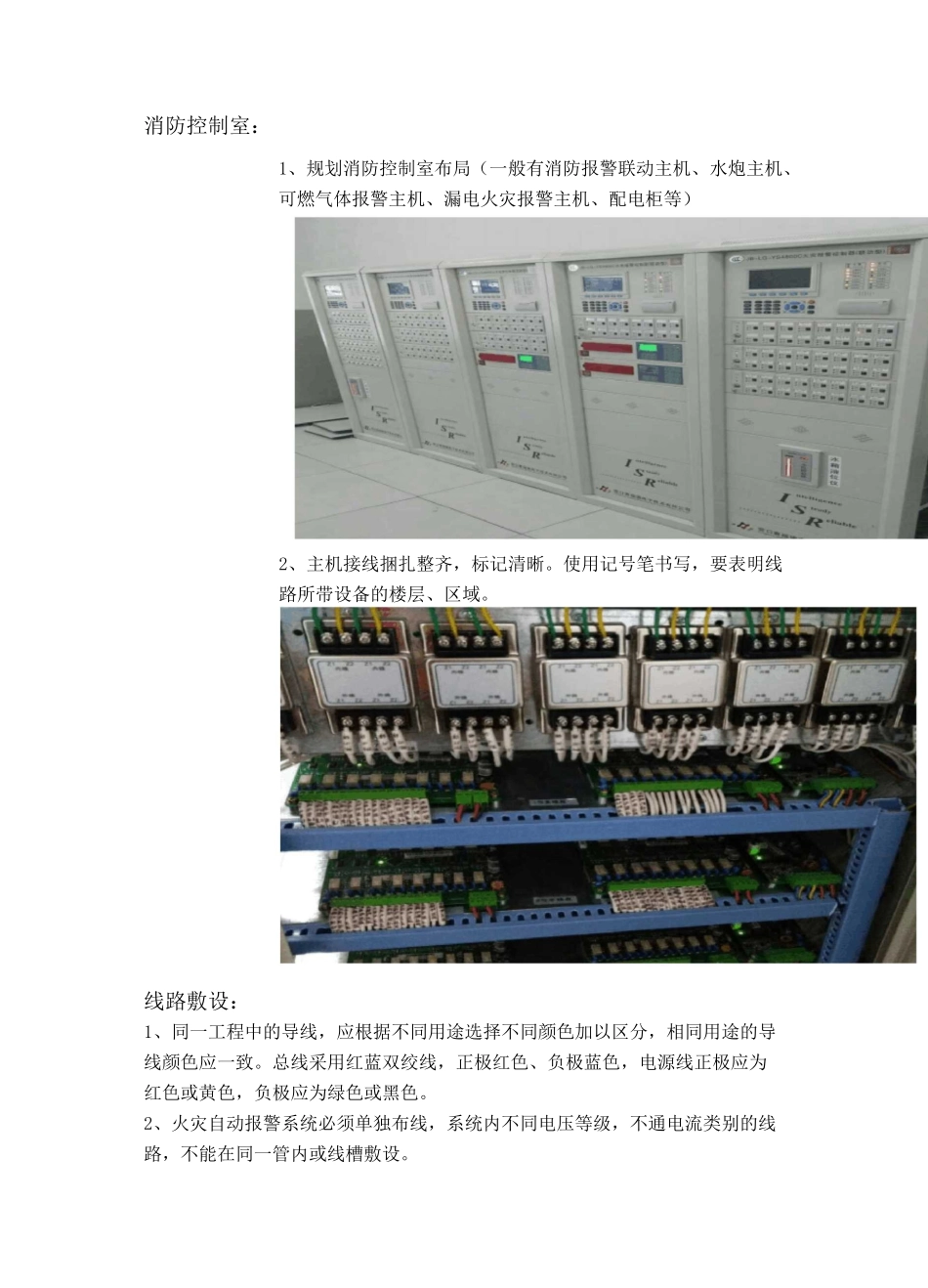

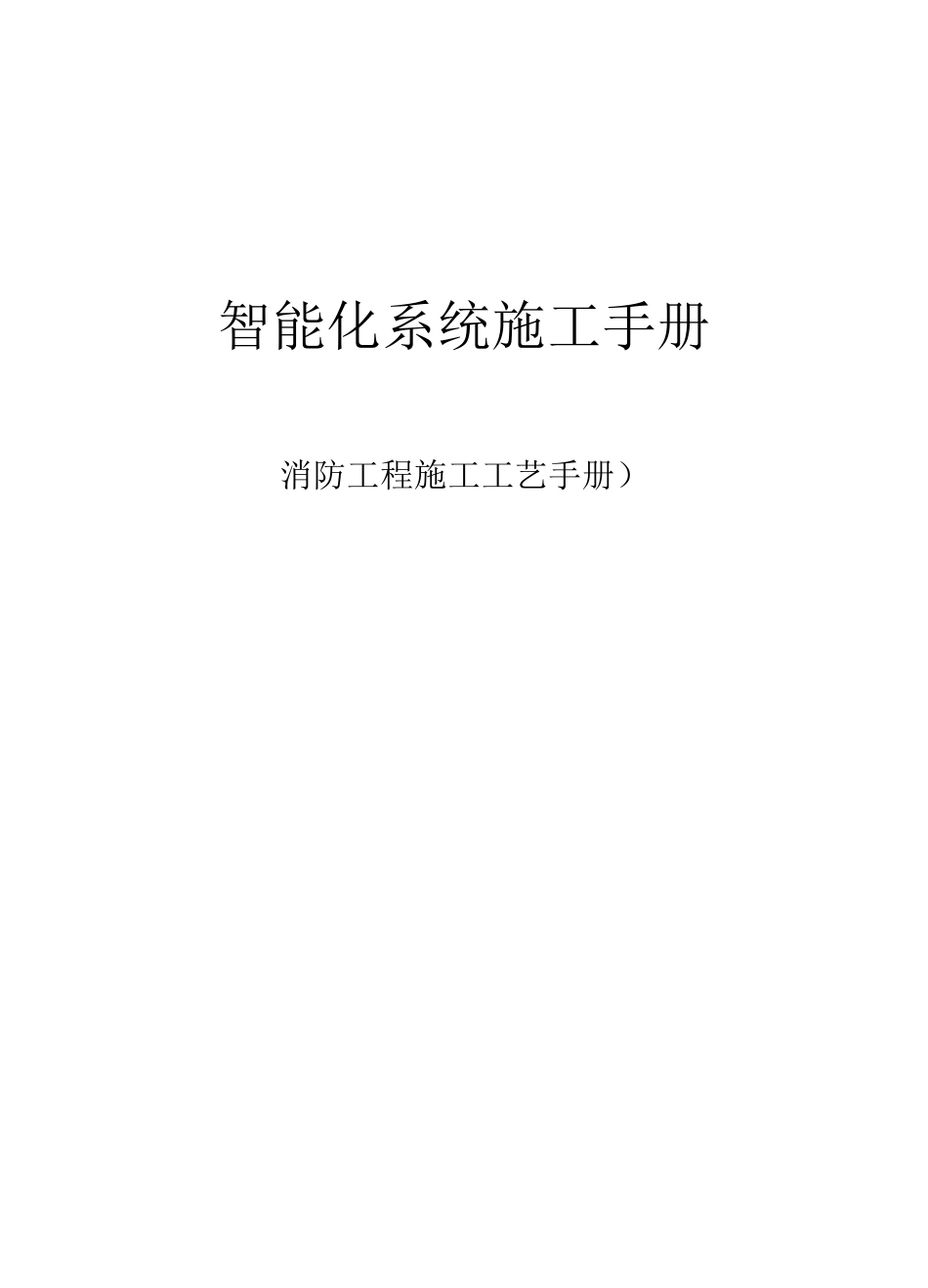

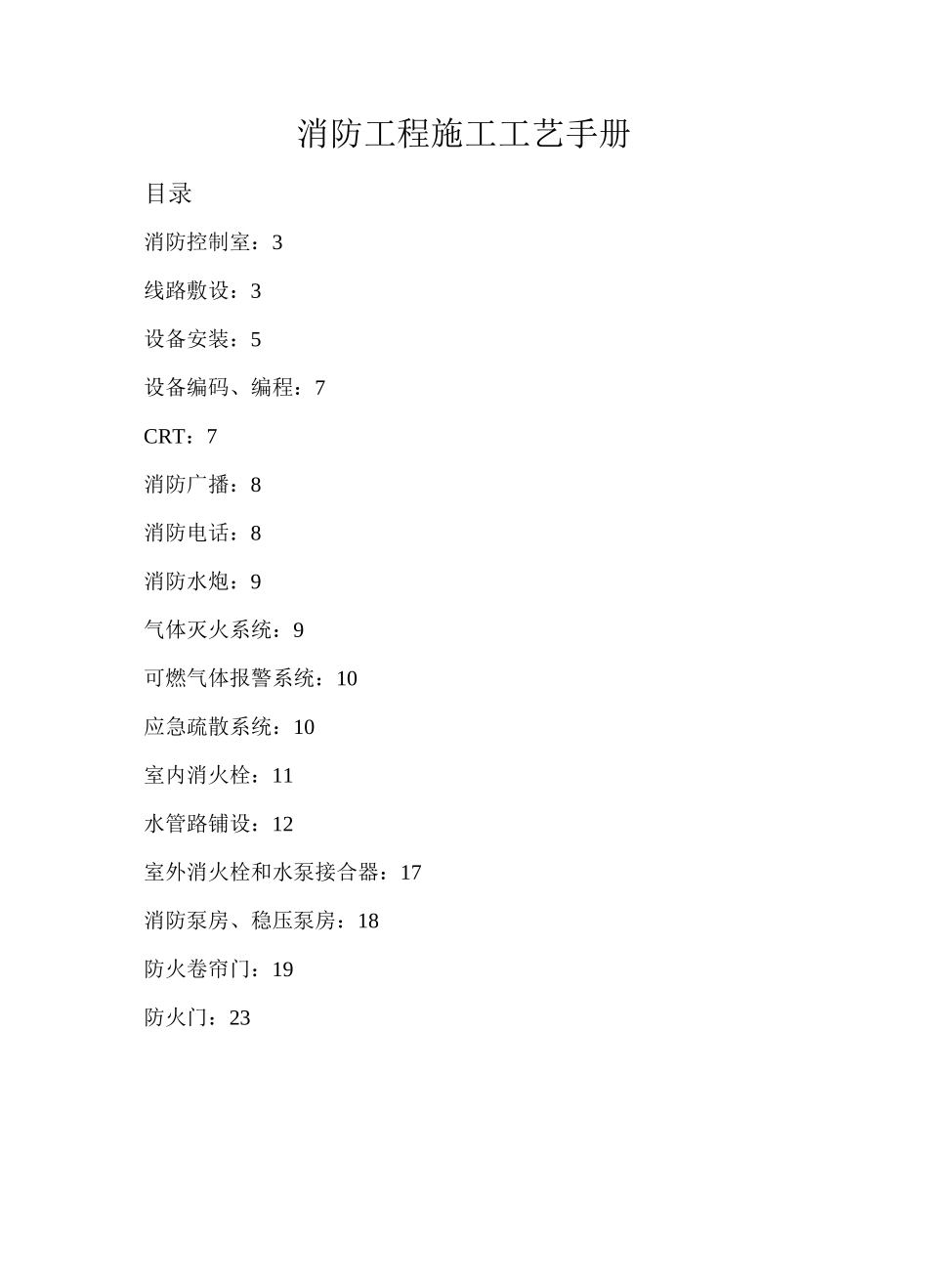

智能化系统施工手册消防工程施工工艺手册）消防工程施工工艺手册目录消防控制室：3线路敷设：3设备安装：5设备编码、编程：7CRT：7消防广播：8消防电话：8消防水炮：9气体灭火系统：9可燃气体报警系统：10应急疏散系统：10室内消火栓：11水管路铺设：12室外消火栓和水泵接合器：17消防泵房、稳压泵房：18防火卷帘门：19防火门：23消防控制室：1、规划消防控制室布局（一般有消防报警联动主机、水炮主机、可燃气体报警主机、漏电火灾报警主机、配电柜等）2、主机接线捆扎整齐，标记清晰。使用记号笔书写，要表明线路所带设备的楼层、区域。线路敷设：1、同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。总线采用红蓝双绞线，正极红色、负极蓝色，电源线正极应为红色或黄色，负极应为绿色或黑色。2、火灾自动报警系统必须单独布线，系统内不同电压等级，不通电流类别的线路，不能在同一管内或线槽敷设。■I儈冒I川皿"弘BbM*ABU■幅・*人・竝■UUiH'Arlla■!•.翼•■口輕Jia1■V■■.11||||3、导线在管内不允许有接头，导线的接头应在接线盒内并有15cm的预留。4、导线的连接时，应采用焊接，要求焊接点光滑不得有毛刺并采用防水胶布和绝缘胶布进行双层绝缘。5、金属管子入盒、入端子箱时，盒外侧应套锁母，内侧应装护口或做阻锐处理或采用免护口锁母。在吊顶内敷设时，盒的内。外侧均应套锁母。6、明敷管路吊装时，管路要平直、美观，与吊筋应紧固连接，保证在一般的外力作用下不致脱落掉扣。7、弱电井内的每层分线位置要安装端子箱，箱内接线要有明确的线号标注。如此处有控制模块或短路隔离器，应安装在箱内或再安装一个模块箱。8、棚内安装的明装铺设穿线管和接线盒要提前刷好防火漆后在安装，安装要正规，牢固。禁止使用其它专业的吊筋和直接铺设明线。设备安装：1、消防报警探测器的安装应依照图纸施工，探测器要安装牢固，美观。为了防止施工过程中污染探测器，防尘罩要固定在探头上避免脱落。开业前及时将防尘2、安装在餐饮后厨内的探测器，应根据后厨工作的环境特点调整探测器类型和安装位置。如后厨内的蒸汽或油烟较大采用感温探测器；如温度较高但烟气少的选用感烟探测器。但探测器安装时尽量距离灶台远些，避免探头误报。3、红外对射感烟探测器的安装：红外对射探测器多安装在天井部位或有采光顶位置，安装探测器时要避免阳光对探测器的影响。由于安装位置施工维修都比较困难需要在装饰工程结束时完成探头的安装和调试，否则施工困难较大。由于商场开业后天井部位会经常会悬挂一些装饰，因此安装前应考虑装饰物对探测器的遮挡。否则探测器不能正常工作，形同虚设。4、消防控制模块的安装前要与链接设备（卷帘控制箱、风机控制箱、电梯控制箱等）的专业人员确定好正确的接线方式，避免连接错误造成的设备损坏，必要时可增加中间继电器切换控制。模块尽量暗装，并固定好。线路要穿金属软管，不能漏明线。模块不应安装在配电柜内或固定在配电柜箱侧面，柜内走线要正规，捆扎好。5、湿式报警阀处的单输入模块安装应考虑美观，合理布管确定模块安装位置。6、手动报警按钮的安装：要安装在门边靠门一侧，安装要牢固。手报接线要留长一些，为改动做准备。7、声光报警器的安装：要安装在门边靠门一侧，安装要牢固。声光接线要留长一些，为改动做准备。如吊棚比较低可以将声光安装在棚上。8、消火栓按钮的安装：要在消火栓箱内安装按钮的位置上直接开孔，进线安装，避免在消火栓箱内走线过长。安装要牢固。软管要安装到位，不能露线。9、如楼内正门增设电动旋转门或电动平开门是，应考虑消防疏散要求在门上安装模块控制紧急开启装置。设备编码、编程：1、消防报警回路尽量不要跨越防火分区。如情况需要跨越时应在竣工图上明确的标出回路分界位置。2、消防报警设备编码尽量依据防烟分区的划分编写，方便以后的程序编辑。同类设备尽量编在一起。3、严格按规范编写联动关系，不应有遗漏。工程结束后要提供出完成准确的设备联动关系编程表。CRT：1、CRT所用的电脑应安装在控制室的主操作台上，不需要单独配置CRT电脑柜。2、CRT图要布置准确、工作正...
