电力铁塔基础施工方案(完整版)VIP免费

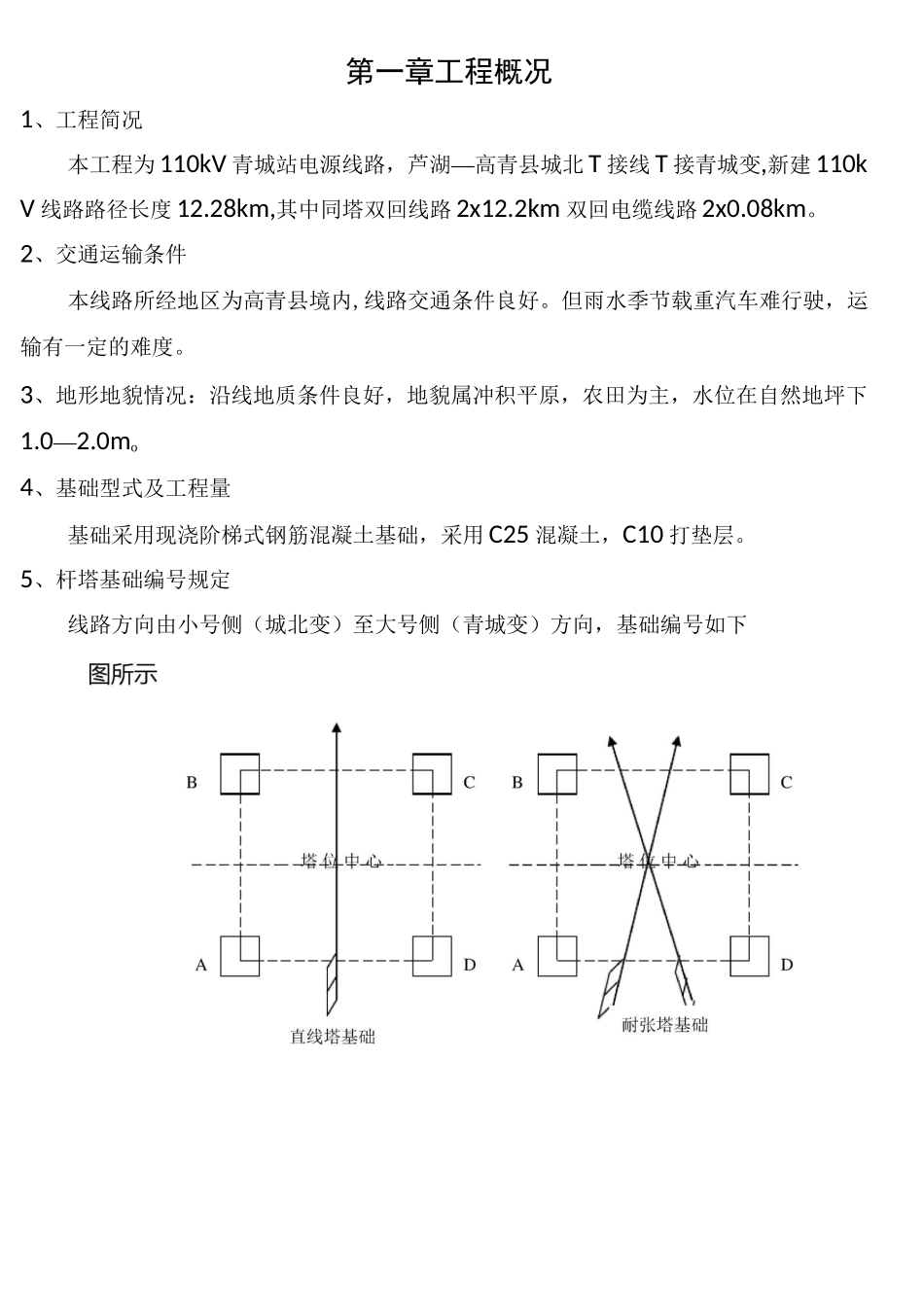

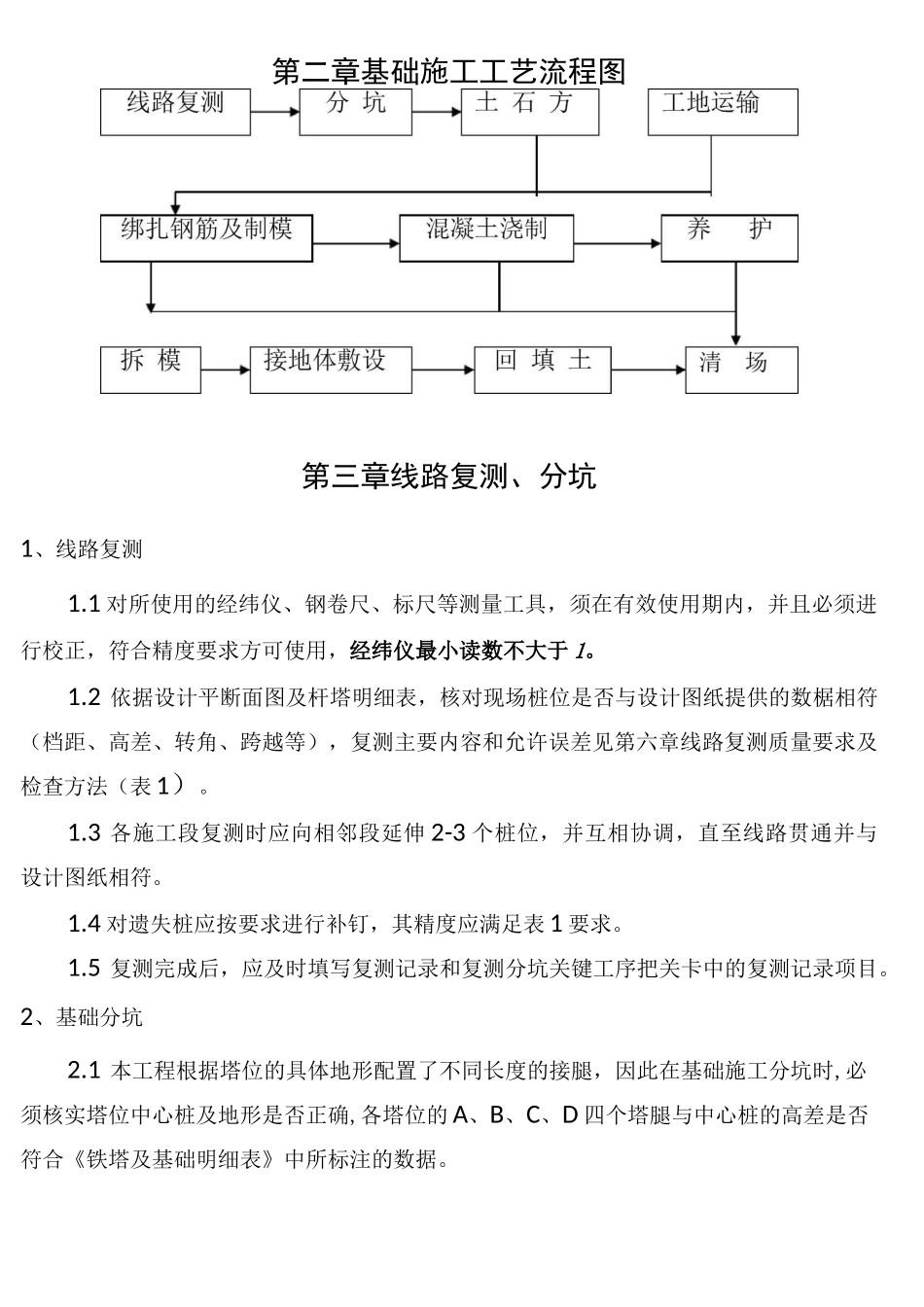

第一章工程概况…………………………………………………………2第二章基础施工工艺流程图……………………………………………3第三章线路复测、分坑3第四章土石方工程………………………………………………………5第五章基础浇制…………………………………………………………7第六章质量要求及检查方法……………………………………………14第七章安全施工措施……………………………………………………19第八章基础保护、文明施工与环境保护措施23附件1：基础工程明细表第一章工程概况1、工程简况本工程为110kV青城站电源线路，芦湖—高青县城北T接线T接青城变,新建110kV线路路径长度12.28km,其中同塔双回线路2x12.2km双回电缆线路2x0.08km。2、交通运输条件本线路所经地区为高青县境内,线路交通条件良好。但雨水季节载重汽车难行驶，运输有一定的难度。3、地形地貌情况：沿线地质条件良好，地貌属冲积平原，农田为主，水位在自然地坪下1.0—2.0mo4、基础型式及工程量基础采用现浇阶梯式钢筋混凝土基础，采用C25混凝土，C10打垫层。5、杆塔基础编号规定线路方向由小号侧（城北变）至大号侧（青城变）方向，基础编号如下第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于1。1.2依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表1）。1.3各施工段复测时应向相邻段延伸2-3个桩位，并互相协调，直至线路贯通并与设计图纸相符。1.4对遗失桩应按要求进行补钉，其精度应满足表1要求。1.5复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。2、基础分坑2.1本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时,必须核实塔位中心桩及地形是否正确,各塔位的A、B、C、D四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。2.2分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。2.3校核基础保护范围及基础高低腿是否符合设计要求，如有不够时应及时通知项目部及设计。2.4铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工过程中无法保留的塔位中心桩，挖除前必须在平基影响范围以外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。2.5铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为土0.00m。2.6分坑所需数据详见《基础分坑资料》第四章土石方工程1、开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。2、检查塔位桩，控制桩是否完好，转角方向、中心桩位置、上拔下压基础布置是否正确。3、各种基础型式开挖尺寸和深度详见分坑浇制图。4、基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等），或有溶洞、岩石裂缝、墓穴、滑坡等，应及时通知项目部，以便报监理及设计单位处理。5、本工程斜柱柔性基础基坑开挖时，应视土质情况放好边坡，并且按设计要求打好垫层。6、本工程半掏挖基坑开挖时，掏挖部分要求尽量做到以“坑壁成型”代替侧向模板，使底板四边嵌入岩石（或原状土）中，当基坑挖至掏挖部分上平面深度时，一般不允许再采用爆破的方法而采用人工开凿。7、基坑开挖不得超深，一般情况下基坑不要一次挖到设计埋深，应预留200mm,在浇制混凝土时才挖至设计深度,如出现基坑超深不得用土回填,超深部分必须采取铺石灌浆处理，严禁在浮土上浇制基础。8、基础土石方开挖时，须结合现场实际情况慎重进行，不可贸然开方；对于降基量较小的基础，可与基坑开挖同时完成。9、在施工基面的开凿过程中，凡超过2米高的后边坡均须采取分级放坡，严禁形成直陡坡。10、挖完后必须用经纬仪、塔尺，按基础坑深值进行操平、找正，并检查、验收各部尺寸，坑深操平时，塔尺分...
