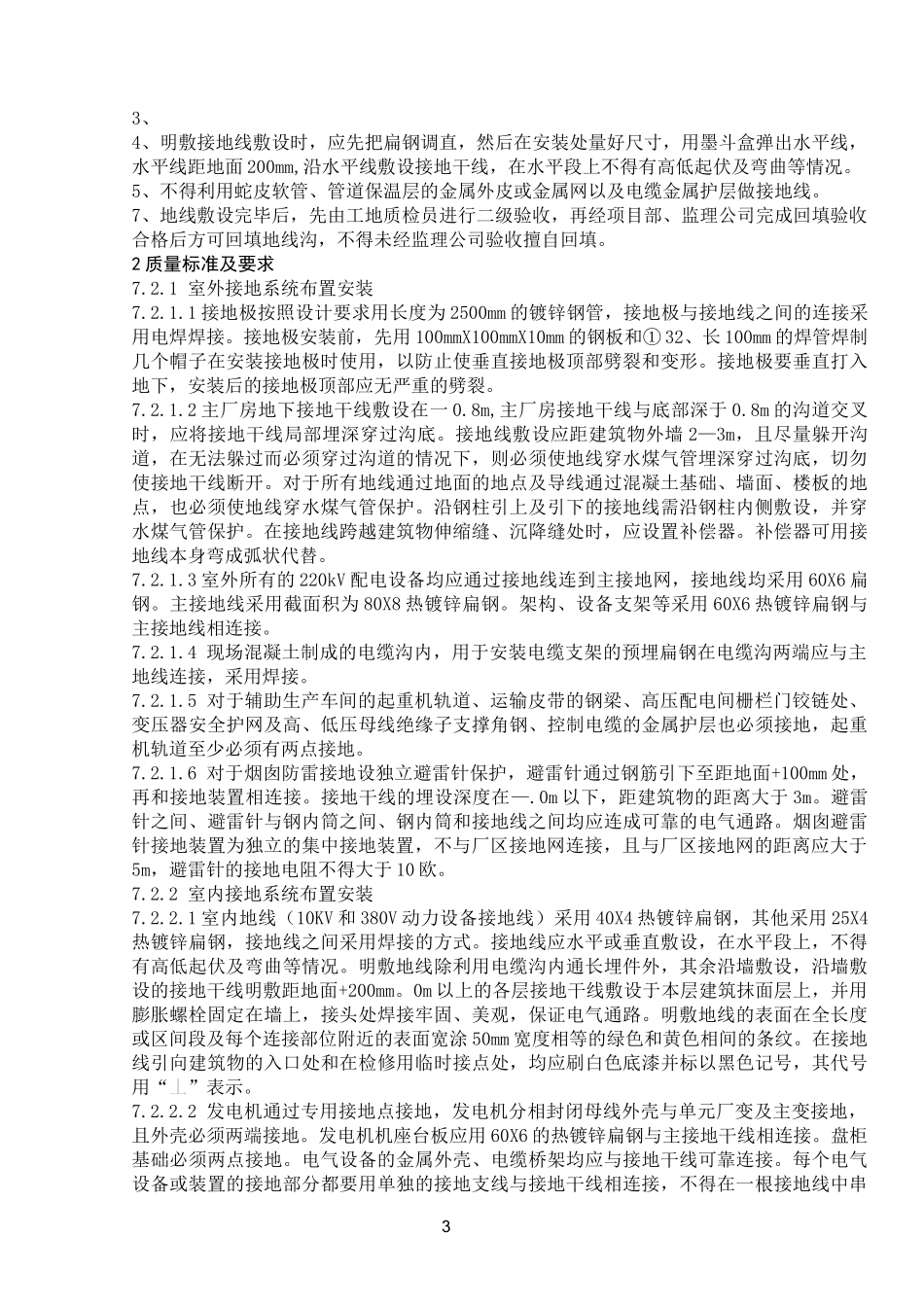

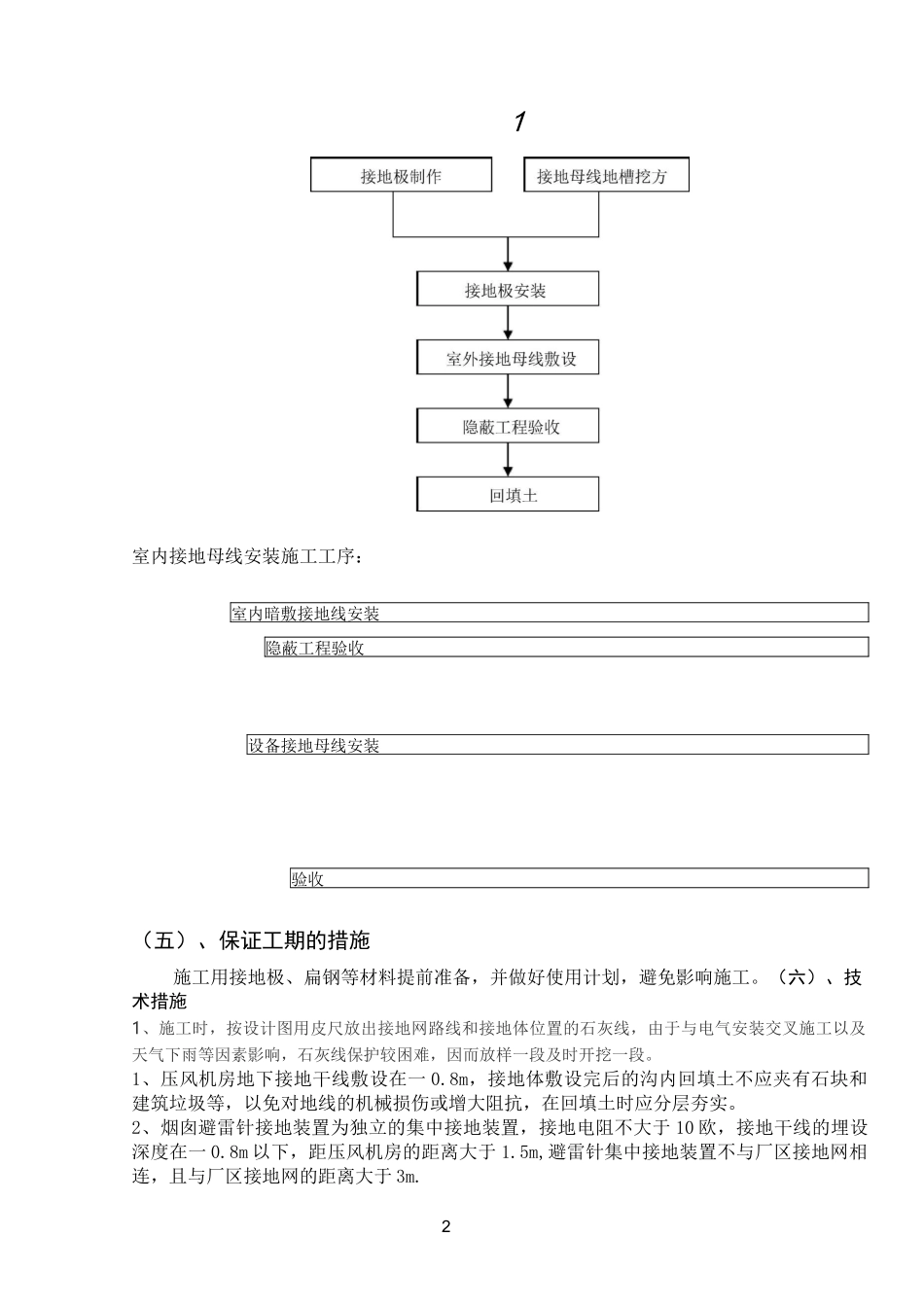

1llOkV祝舜变电站电气安装工程接地装置制作安装施工方案2012年8月1、施工方案（1）、接地极的制作及安装①、镀锌圆钢采用切割机下料，切割面外观无毛刺。②、接地极单体长度为2500mm，下料斜口长度为120mm，壁厚3.5mm。（2）、户外防雷接地母线安装户外接地母线按图纸设计要求采用-60X6和-80X8镀锌扁钢做接地母线，其中，500kV或220kV设备和主变、厂变及启动/备用变压器的接地线采用-80X8镀锌扁钢，其它电气设备的接地采用-60X6镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于2倍的扁钢宽度。（3）、防腐措施焊接完毕后，在焊接处先刷一遍防锈漆，再刷一遍沥青漆。500KV升压站采用-80X8热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法。2、施工工艺流程室外接地母线安装施工工序：放样21室内接地母线安装施工工序：室内暗敷接地线安装隐蔽工程验收设备接地母线安装验收（五）、保证工期的措施施工用接地极、扁钢等材料提前准备，并做好使用计划，避免影响施工。（六）、技术措施1、施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。1、压风机房地下接地干线敷设在一0.8m，接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等，以免对地线的机械损伤或增大阻抗，在回填土时应分层夯实。2、烟囱避雷针接地装置为独立的集中接地装置，接地电阻不大于10欧，接地干线的埋设深度在一0.8m以下，距压风机房的距离大于1.5m,避雷针集中接地装置不与厂区接地网相连，且与厂区接地网的距离大于3m.33、4、明敷接地线敷设时，应先把扁钢调直，然后在安装处量好尺寸，用墨斗盒弹出水平线，水平线距地面200mm,沿水平线敷设接地干线，在水平段上不得有高低起伏及弯曲等情况。5、不得利用蛇皮软管、管道保温层的金属外皮或金属网以及电缆金属护层做接地线。7、地线敷设完毕后，先由工地质检员进行二级验收，再经项目部、监理公司完成回填验收合格后方可回填地线沟，不得未经监理公司验收擅自回填。2质量标准及要求7.2.1室外接地系统布置安装7.2.1.1接地极按照设计要求用长度为2500mm的镀锌钢管，接地极与接地线之间的连接采用电焊焊接。接地极安装前，先用100mmX100mmX10mm的钢板和①32、长100mm的焊管焊制几个帽子在安装接地极时使用，以防止使垂直接地极顶部劈裂和变形。接地极要垂直打入地下，安装后的接地极顶部应无严重的劈裂。7.2.1.2主厂房地下接地干线敷设在一0.8m,主厂房接地干线与底部深于0.8m的沟道交叉时，应将接地干线局部埋深穿过沟底。接地线敷设应距建筑物外墙2—3m，且尽量躲开沟道，在无法躲过而必须穿过沟道的情况下，则必须使地线穿水煤气管埋深穿过沟底，切勿使接地干线断开。对于所有地线通过地面的地点及导线通过混凝土基础、墙面、楼板的地点，也必须使地线穿水煤气管保护。沿钢柱引上及引下的接地线需沿钢柱内侧敷设，并穿水煤气管保护。在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。补偿器可用接地线本身弯成弧状代替。7.2.1.3室外所有的220kV配电设备均应通过接地线连到主接地网，接地线均采用60X6扁钢。主接地线采用截面积为80X8热镀锌扁钢。架构、设备支架等采用60X6热镀锌扁钢与主接地线相连接。7.2.1.4现场混凝土制成的电缆沟内，用于安装电缆支架的预埋扁钢在电缆沟两端应与主地线连接，采用焊接。7.2.1.5对于辅助生产车间的起重机轨道、运输皮带的钢梁、高压配电间栅栏门铰链处、变压器安全护网及高、低压母线绝缘子支撑角钢、控制电缆的金属护层也必须接地，起重机轨道至少必须有两点接地。7.2.1.6对于烟囱防雷接地设独立避雷针保护，避雷针通过钢筋引下至距地面+100mm处，再和接地装置相连接。接地干线的埋设深度在—.0m以下，距建筑物的距离大于3m。避雷针之间、避雷针与钢内筒之间、钢内筒和接地线之间均应连成可靠的电气通路。烟囱避雷针接地装置为独立的集中接地装置，不与厂区接地网连接，且与厂区接地网的距离应大于5m，避雷针的接地电阻不得大于10欧。7.2.2室内接地系统布置安装7.2.2.1室内地线（10KV和3...
