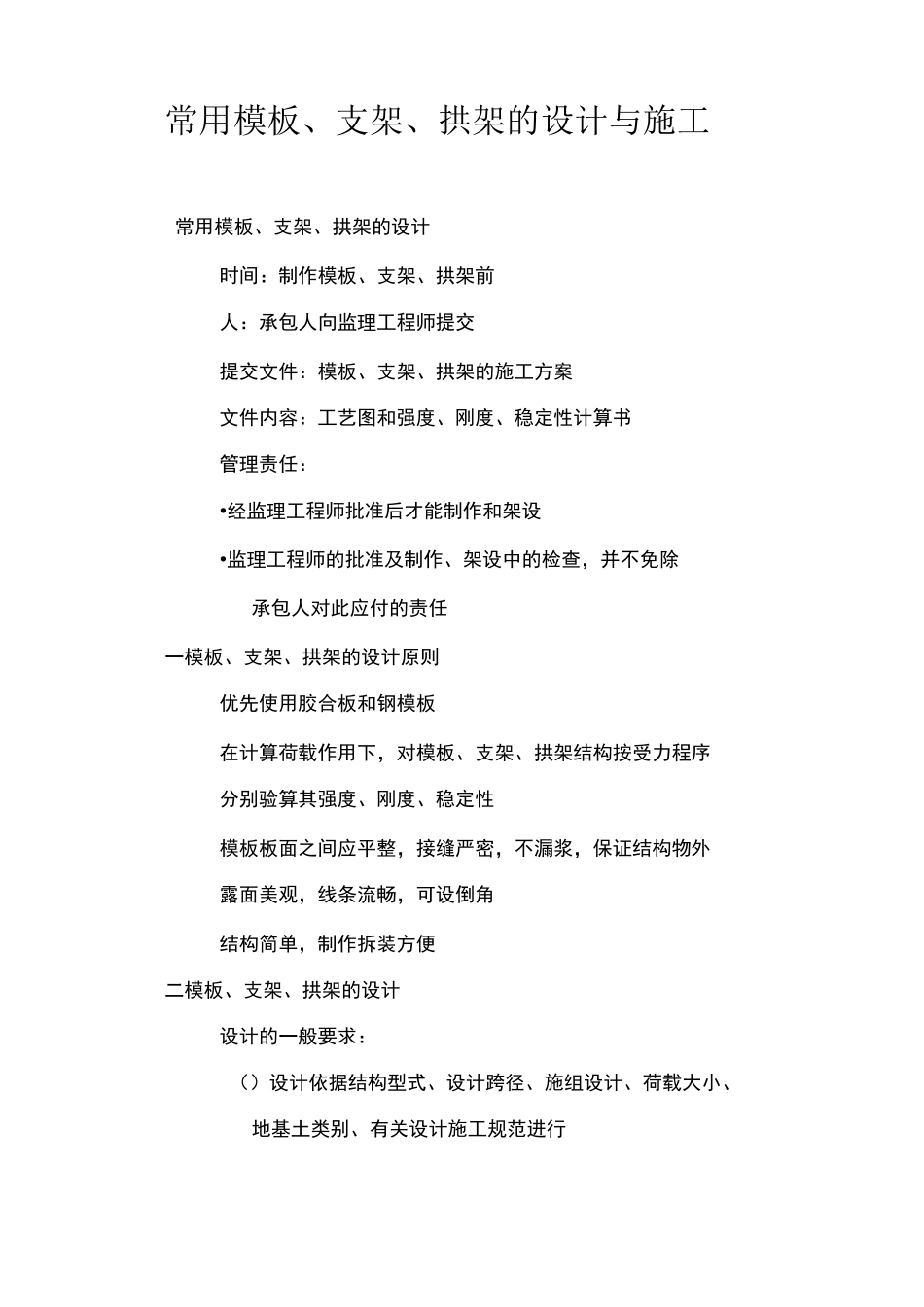

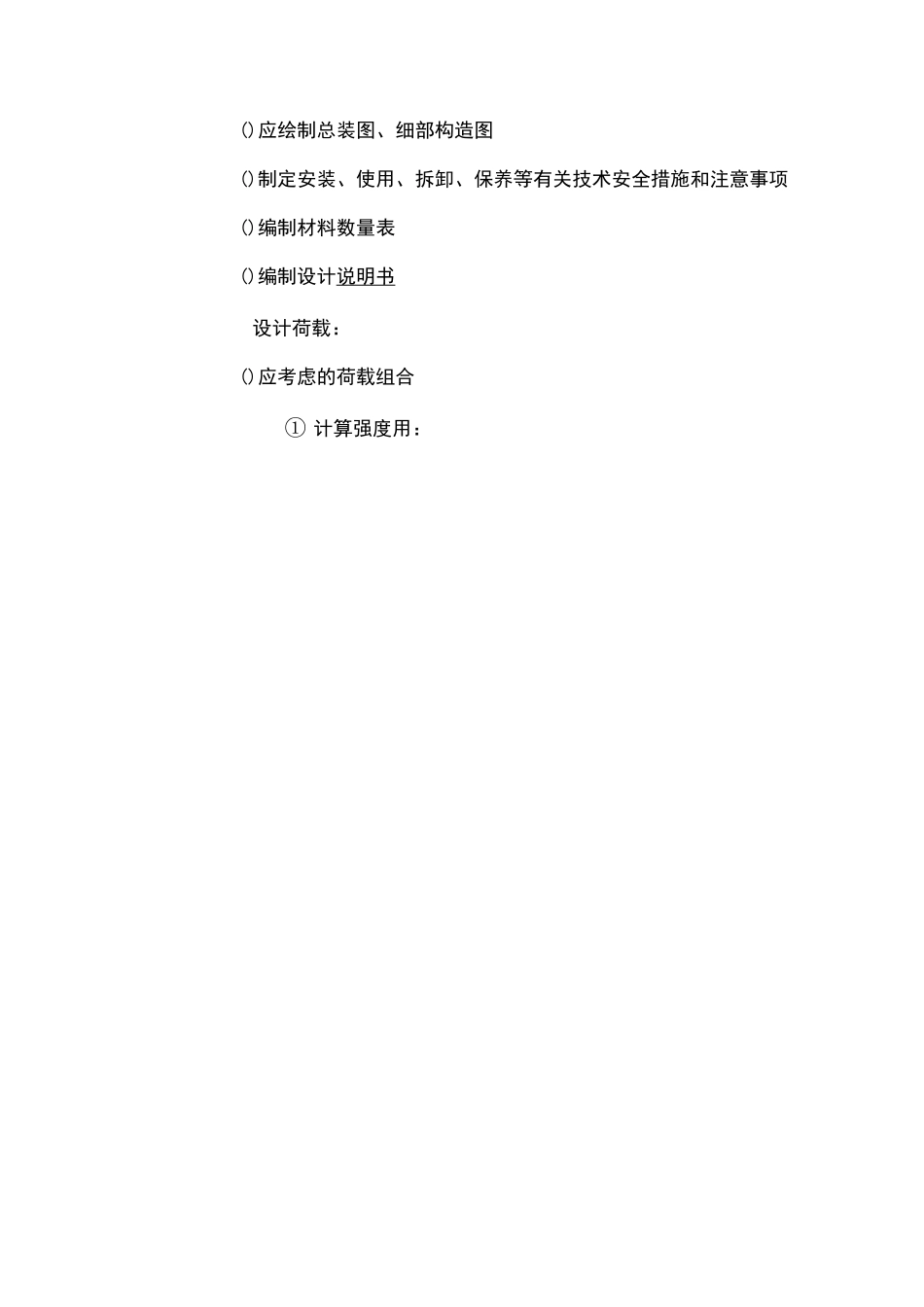

常用模板、支架、拱架的设计与施工常用模板、支架、拱架的设计时间：制作模板、支架、拱架前人：承包人向监理工程师提交提交文件：模板、支架、拱架的施工方案文件内容：工艺图和强度、刚度、稳定性计算书管理责任：•经监理工程师批准后才能制作和架设•监理工程师的批准及制作、架设中的检查，并不免除承包人对此应付的责任一模板、支架、拱架的设计原则优先使用胶合板和钢模板在计算荷载作用下，对模板、支架、拱架结构按受力程序分别验算其强度、刚度、稳定性模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角结构简单，制作拆装方便二模板、支架、拱架的设计设计的一般要求：（）设计依据结构型式、设计跨径、施组设计、荷载大小、地基土类别、有关设计施工规范进行()应绘制总装图、细部构造图()制定安装、使用、拆卸、保养等有关技术安全措施和注意事项()编制材料数量表()编制设计说明书设计荷载：()应考虑的荷载组合①计算强度用：②验算刚度用：普通模板荷载计算部分参考数据可查表()钢、木模板，支架、拱架的设计，可按《公路桥涵钢结构及木结构设计规范》的有关规定执行()计算模板、支架、拱架的强度和稳定性时，应考虑作用在模板、支架、拱架上的风力；对于设在水中的支架，应考虑水流压力、流冰压力、船只漂浮物等的冲击力荷载()组合箱型拱，如为就地浇筑，其支架、拱架的的设计荷载可只考虑承受拱肋重力及施工操作时的附加荷载稳定性要求()支架立柱：•支架的立柱应保持稳定，并用撑拉杆固定。•验算模板及其支架在自重和风荷载等作用下的抗倾倒稳定时，验算倾覆的稳定系数》()支架受压构件：•支架受压构件纵向弯曲系数可按《设计规范》进行计算强度及刚度要求()验算模板、支架、拱架的刚度时，变形值的范围：①结构表面外露的模板：挠度为模板构件跨度的②结构表面隐蔽的模板：挠度为模板构件跨度的③支架、拱架受载后挠曲的杆件（盖梁、纵梁）：弹性挠度为相应结构跨度的④钢模板的变形•面板•钢棱（为计算跨径）•钢箍（为柱宽）（）拱架各截面的应力验算：•根据拱架结构型式及其所承受的荷载•验算内容：拱顶、拱脚、跨各截面的应力，铁件及节点的应力，分阶段浇筑或砌筑时的强度及稳定性•验算时，不论板拱架或桁拱架均作为整理截面考虑,验算倾覆稳定系数》常用模板、支架、拱架的施工•浇筑砼前对支架和模板进行全面、严格的检查•核对设计图纸要求的尺寸、位置•检查支架的接头位置是否准确、可靠，卸落设备是否符合要求•检查模板的尺寸，制作是否密贴，螺栓、拉杆、撑木是否牢固，是否涂模板油及其他脱模剂一模板的制作与安装•分类：按制作材料分类：木模板、钢模板、竹木模板、钢丝网水泥模板、玻璃钢模板、胶囊内胎模等按构造型式和安装方法分类：固定式模板、活动式模板•板面：平整光洁，接缝严密，不漏浆，保证结构物外露面光洁美观，线条流畅保证结构物各部位形状、尺寸准确•内撑：模板应用内撑进行支撑，用对拉螺栓销紧内撑根据砼构件厚度、高度的大小及部位的不同，分别用钢管、钢筋、硬塑料管、木料作为临时内撑砼浇筑至内撑位置时随即取掉，对于厚度较小的构件也可利用底模和立木只设外撑•脱模剂：外露面砼模板的脱模剂应采用同一品种，不得使用污染砼表面的废机油等，且不得污染钢筋及砼施工缝部位•模板截面尺寸与长度要准确，钢模的放样、拼装、整体拼焊应在工作台上或胎具上进行•工作平台的底梁应具有足够的刚度和稳定性，台面必须平整•模板安装与钢筋工作的配合：妨碍钢筋绑扎的模板待钢筋绑扎完毕后安装般在底板平整，钢筋骨架安装后，安装侧模和端模，也可以先安装端模后安装侧模模板不应与脚手架发生联系，避免脚手架上运存材料和工人操作引起变形•模板安装精度要高于预制梁的精度要求,可参照施工规范的要求•每次模板安装完成需通过验收合格后，方可进入下一道工序•为保护模板方便拆模，模板与砼接触面、整体拆卸芯模及塞子与砼接触面，在使用前要涂抹隔离剂或其他措施处理模板制作与安装的工作流程：1.钢模板的制作:（1）钢模板宜采用标准化的组合模板，组合钢模板的拼装应符合国家标准，各种...
