艾默生变频器的维修经验谈VIP免费

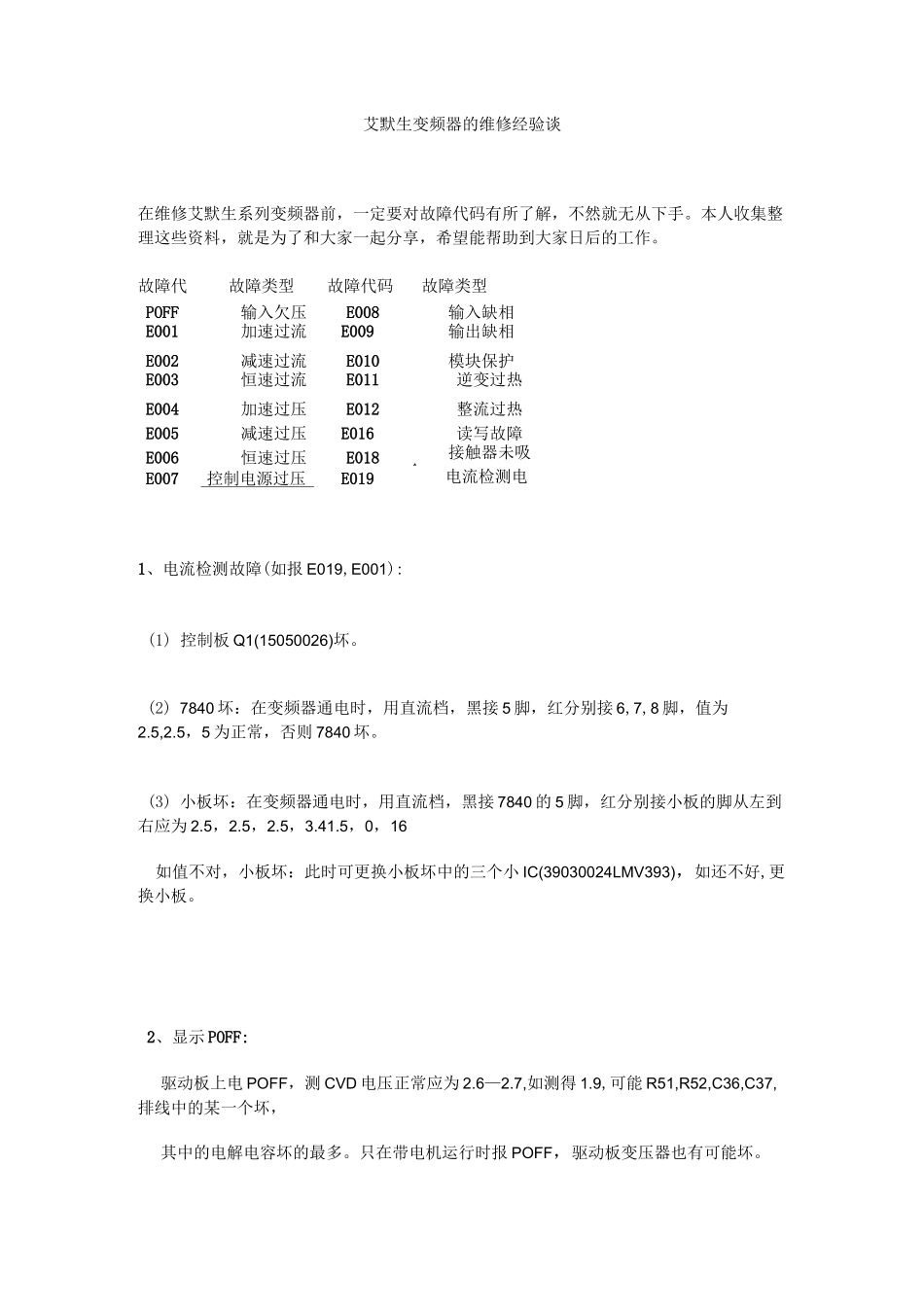

艾默生变频器的维修经验谈在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。本人收集整理这些资料，就是为了和大家一起分享，希望能帮助到大家日后的工作。故障代码故障类型故障代码故障类型POFF输入欠压E008输入缺相E001加速过流E009输出缺相E002减速过流E010模块保护E003恒速过流E011逆变过热E004加速过压E012整流过热E005减速过压E016读写故障E006恒速过压E018接触器未吸合E007控制电源过压E019电流检测电路故1、电流检测故障(如报E019,E001):(1)控制板Q1(15050026)坏。(2)7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6,7,8脚，值为2.5,2.5，5为正常，否则7840坏。(3)小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.41.5，0，16如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024LMV393)，如还不好,更换小板。2、显示POFF:驱动板上电POFF，测CVD电压正常应为2.6—2.7,如测得1.9,可能R51,R52,C36,C37,排线中的某一个坏，其中的电解电容坏的最多。只在带电机运行时报POFF，驱动板变压器也有可能坏。3、缓冲电阻坏:缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。如果只更换IPM后就上电，会听到"啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，最好都换新的。因电容是易坏易老化的器件。4、显示不稳：先有显示，然后没有，风扇停下，电压只有12,此种现象一般是U1厚膜坏。报故障E015:通电指示灯亮，键盘不亮，拨了风扇就好一一风扇短路5、不制动：01180099,01180100,01180113,01180114的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器停机制动时引起的，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管（MOS管不好测，可测其串联的续流二极管，正常应为0.37左右），门极电阻（也就是MOS管的门极电阻，正常应为100欧姆）。修好上电后，TD900F093改为150，报E007,红接P（+）,黑接PB,如电压在17—30跳动，制动正常。TD3200F133=150直流电压270—350V制动起作用。6、炸整流桥：如果测得部分整流桥损坏，而逆变桥全是好的，就有可能是正负母排之间打火引起。环境潮湿是主因，一般是有水滴在正负接线端子之间，或者是有水滴在正接线端子和散热器之间引起炸机的。此种坏机的接线端子绝缘性已变差，一定要更换，否则一上电又炸了。另一种原因就是滤波大电容短路（或炸裂或顶面凸起变硬），也要注意更换电容。7、机器打嗝:即风扇时快时慢，无显示。一般是控制板短路了，去掉控制板再上电，如还打嗝，有可能就是厚膜周边的器件坏了，例如TD1000大体积R56电阻27欧的阻值变大了很多，即打嗝保护电路自身坏了。开关电源不工作，可量其中一个电阻的电压，如有点电压且在跳变,说明开关电源已起振，但后面电路短路了（变压器脚间连锡，滤波电容碰歪），打嗝保护电路在起作用。如一点电压也没有，说明开关电源没起振，一般是厚膜坏或2844及附近器件坏。&风扇无力，转速慢：EV1000的D6击穿。上电报8888：FECDF21U1板U8坏，有细小裂缝。EV1000如01180128，带载停机报8888:变压器电感量变差或PC9原副边绝缘不够。9、按运行报8888：驱动光耦短路。10、EV1000大体积：原故障是炸机，修好后运行无输出或E019,常坏的是U9。无输出有时Q2也坏。11、EV1000小体积：原故障是炸机，修好后运行无输出，常是R13坏。故修炸机时，要养成习贯量一下R13是不是10欧。12、TD3000上电显示POFF:1、驱动板CVD电压在2.5V~2.8V是否正常？2、驱动板IU、IV、IW电压是否正常？（电流检测电路）3、控制板VREF基准电压是否正常？检查T1和2.5V的稳压管U24。以上都正常的话，请重新烧写两个DSP程序。请注意擦除后要下电几秒再上电写入...
