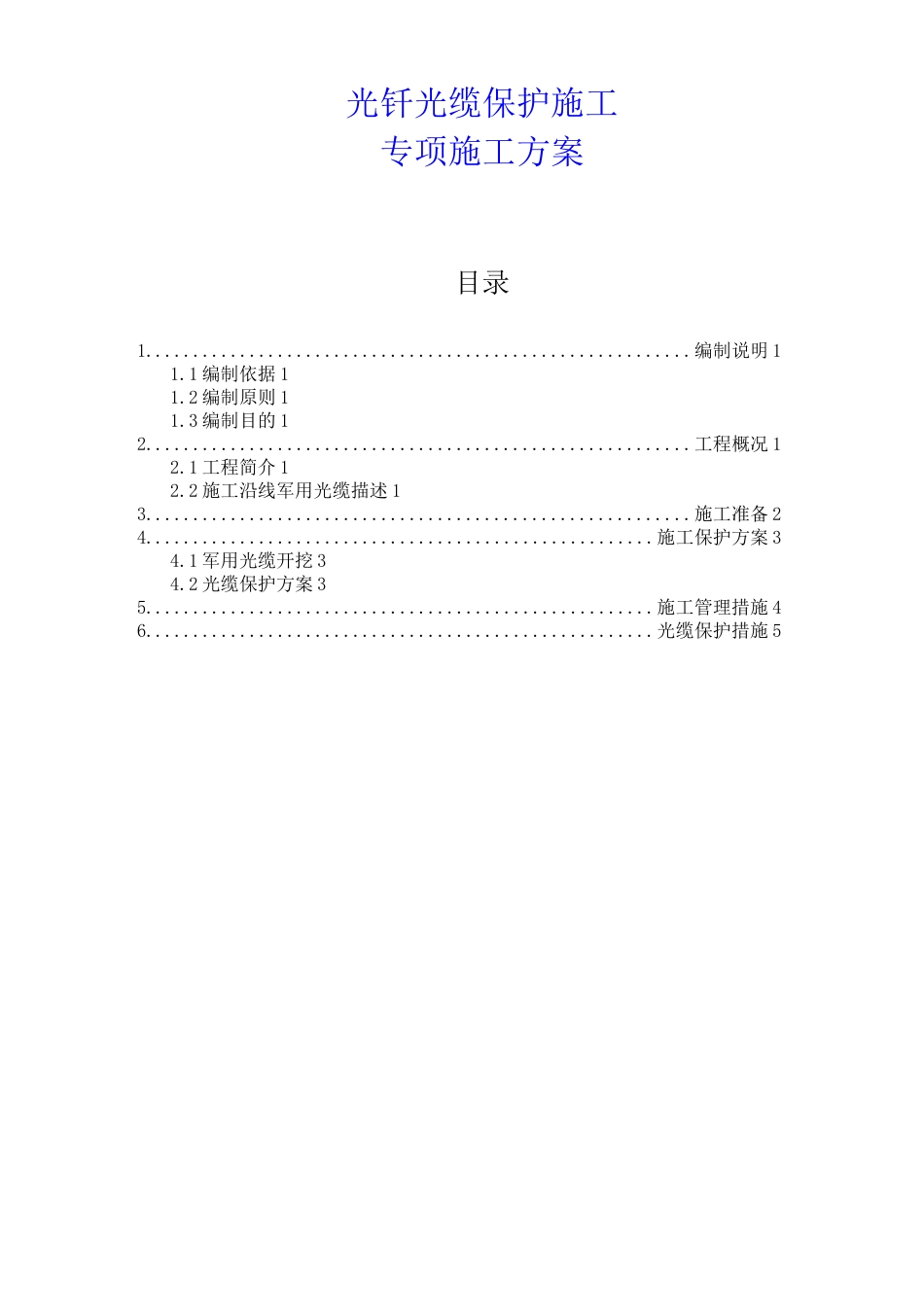

光缆保护方案_第1页
1/6

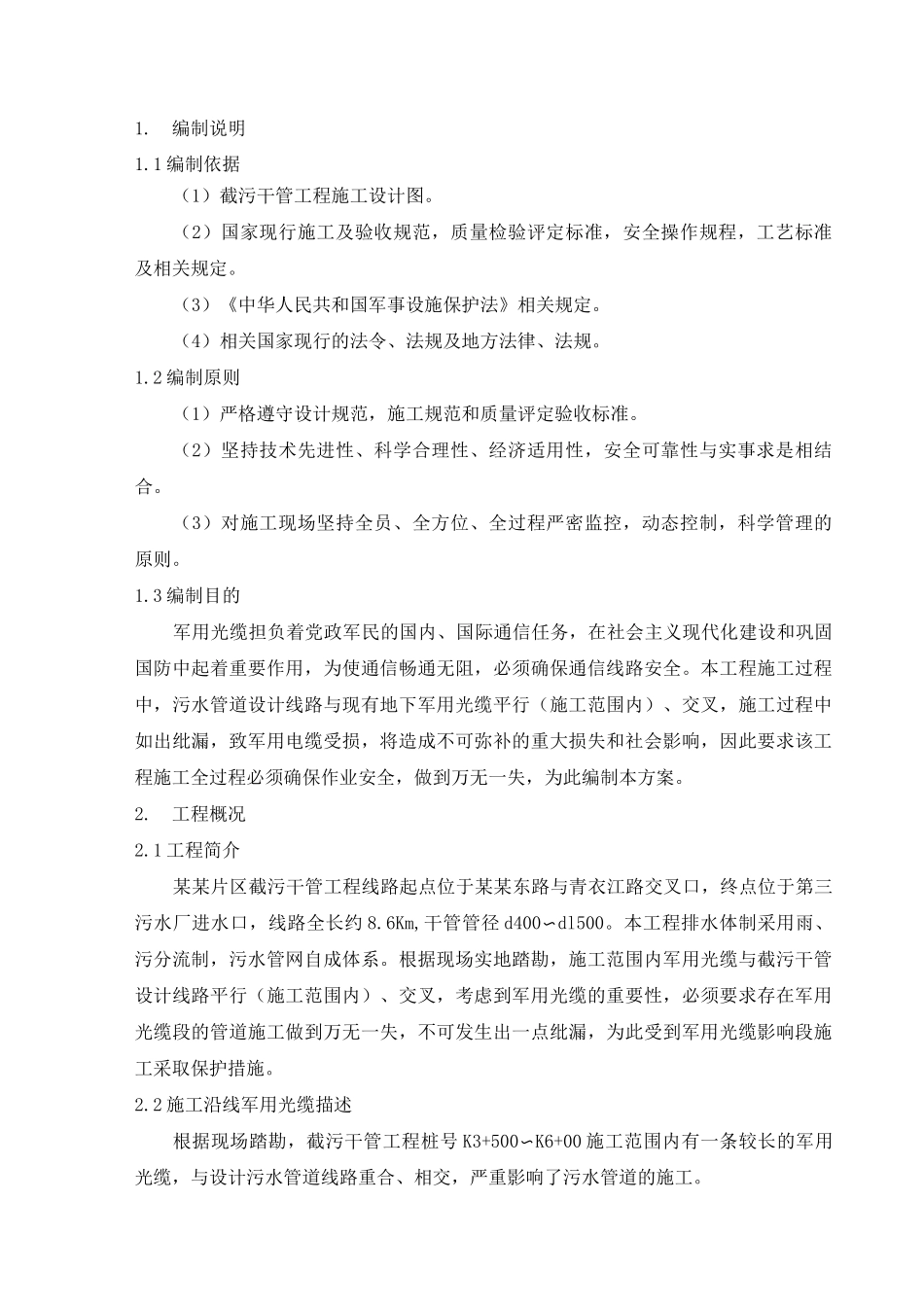

光缆保护方案_第2页
2/6

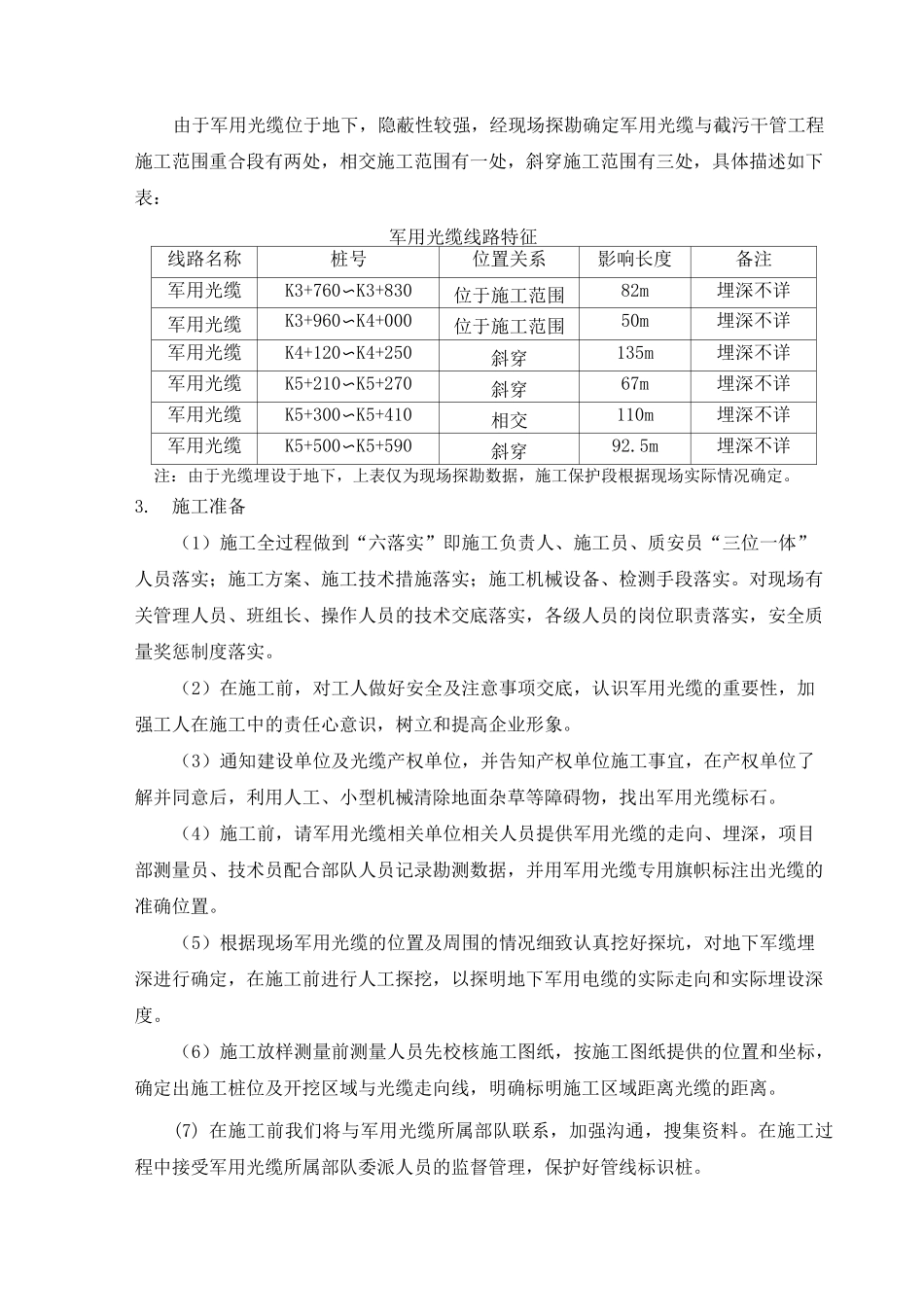

光缆保护方案_第3页
3/6
光钎光缆保护施工专项施工方案目录1..........................................................编制说明11.1编制依据11.2编制原则11.3编制目的12..........................................................工程概况12.1工程简介12.2施工沿线军用光缆描述13..........................................................施工准备24......................................................施工保护方案34.1军用光缆开挖34.2光缆保护方案35......................................................施工管理措施46......................................................光缆保护措施51.编制说明1.1编制依据(1)截污干管工程施工设计图。(2)国家现行施工及验收规范,质量检验评定标准,安全操作规程,工艺标准及相关规定。(3)《中华人民共和国军事设施保护法》相关规定。(4)相关国家现行的法令、法规及地方法律、法规。1.2编制原则(1)严格遵守设计规范,施工规范和质量评定验收标准。(2)坚持技术先进性、科学合理性、经济适用性,安全可靠性与实事求是相结合。(3)对施工现场坚持全员、全方位、全过程严密监控,动态控制,科学管理的原则。1.3编制目的军用光缆担负着党政军民的国内、国际通信任务,在社会主义现代化建设和巩固国防中起着重要作用,为使通信畅通无阻,必须确保通信线路安全。本工程施工过程中,污水管道设计线路与现有地下军用光缆平行(施工范围内)、交叉,施工过程中如出纰漏,致军用电缆受损,将造成不可弥补的重大损失和社会影响,因此要求该工程施工全过程必须确保作业安全,做到万无一失,为此编制本方案。2.工程概况2.1工程简介某某片区截污干管工程线路起点位于某某东路与青衣江路交叉口,终点位于第三污水厂进水口,线路全长约8.6Km,干管管径d400〜dl500。本工程排水体制采用雨、污分流制,污水管网自成体系。根据现场实地踏勘,施工范围内军用光缆与截污干管设计线路平行(施工范围内)、交叉,考虑到军用光缆的重要性,必须要求存在军用光缆段的管道施工做到万无一失,不可发生出一点纰漏,为此受到军用光缆影响段施工采取保护措施。2.2施工沿线军用光缆描述根据现场踏勘,截污干管工程桩号K3+500〜K6+00施工范围内有一条较长的军用光缆,与设计污水管道线路重合、相交,严重影响了污水管道的施工。由于军用光缆位于地下,隐蔽性较强,经现场探勘确定军用光缆与截污干管工程施工范围重合段有两处,相交施工范围有一处,斜穿施工范围有三处,具体描述如下表:军用光缆线路特征线路名称桩号位置关系影响长度备注军用光缆K3+760〜K3+830位于施工范围82m埋深不详军用光缆K3+960〜K4+000位于施工范围50m埋深不详军用光缆K4+120〜K4+250斜穿135m埋深不详军用光缆K5+210〜K5+270斜穿67m埋深不详军用光缆K5+300〜K5+410相交110m埋深不详军用光缆K5+500〜K5+590斜穿92.5m埋深不详注:由于光缆埋设于地下,上表仅为现场探勘数据,施工保护段根据现场实际情况确定。3.施工准备(1)施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实;施工方案、施工技术措施落实;施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底落实,各级人员的岗位职责落实,安全质量奖惩制度落实。(2)在施工前,对工人做好安全及注意事项交底,认识军用光缆的重要性,加强工人在施工中的责任心意识,树立和提高企业形象。(3)通知建设单位及光缆产权单位,并告知产权单位施工事宜,在产权单位了解并同意后,利用人工、小型机械清除地面杂草等障碍物,找出军用光缆标石。(4)施工前,请军用光缆相关单位相关人员提供军用光缆的走向、埋深,项目部测量员、技术员配合部队人员记录勘测数据,并用军用光缆专用旗帜标注出光缆的准确位置。(5)根据现场军用光缆的位置及周围的情况细致认真挖好探坑,对地下军缆埋深进行确定,在施工前进行人工探挖,以探明地下军用电缆的实际走向和实际埋设深度。(6)施工放样测量前测量人员先校核施工图纸,按施工图纸提供的位置和坐标,确定出施工桩位及开挖区域与光缆走向线,明确标明...
