市政道路工程项目照明工程施工方案VIP免费

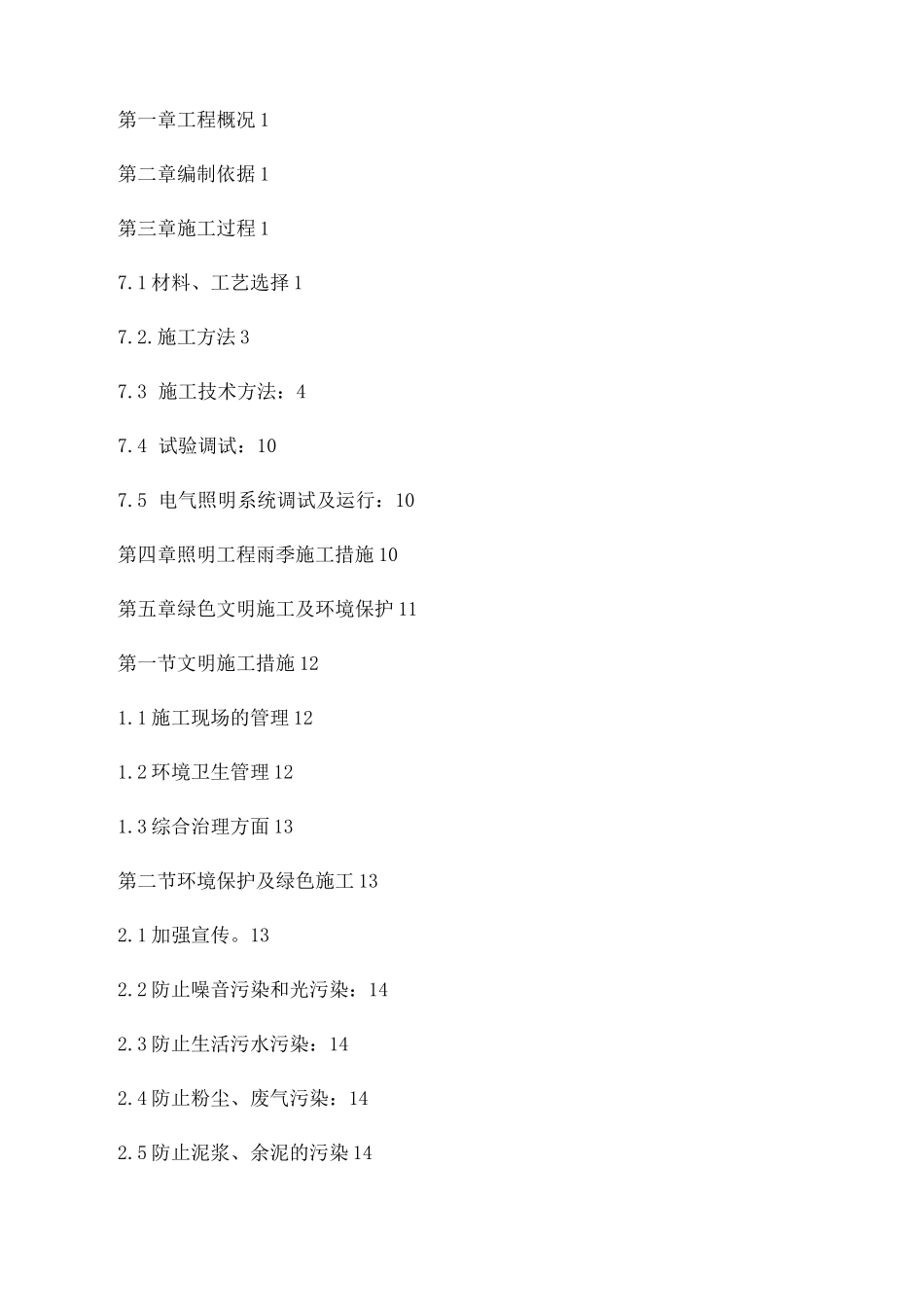

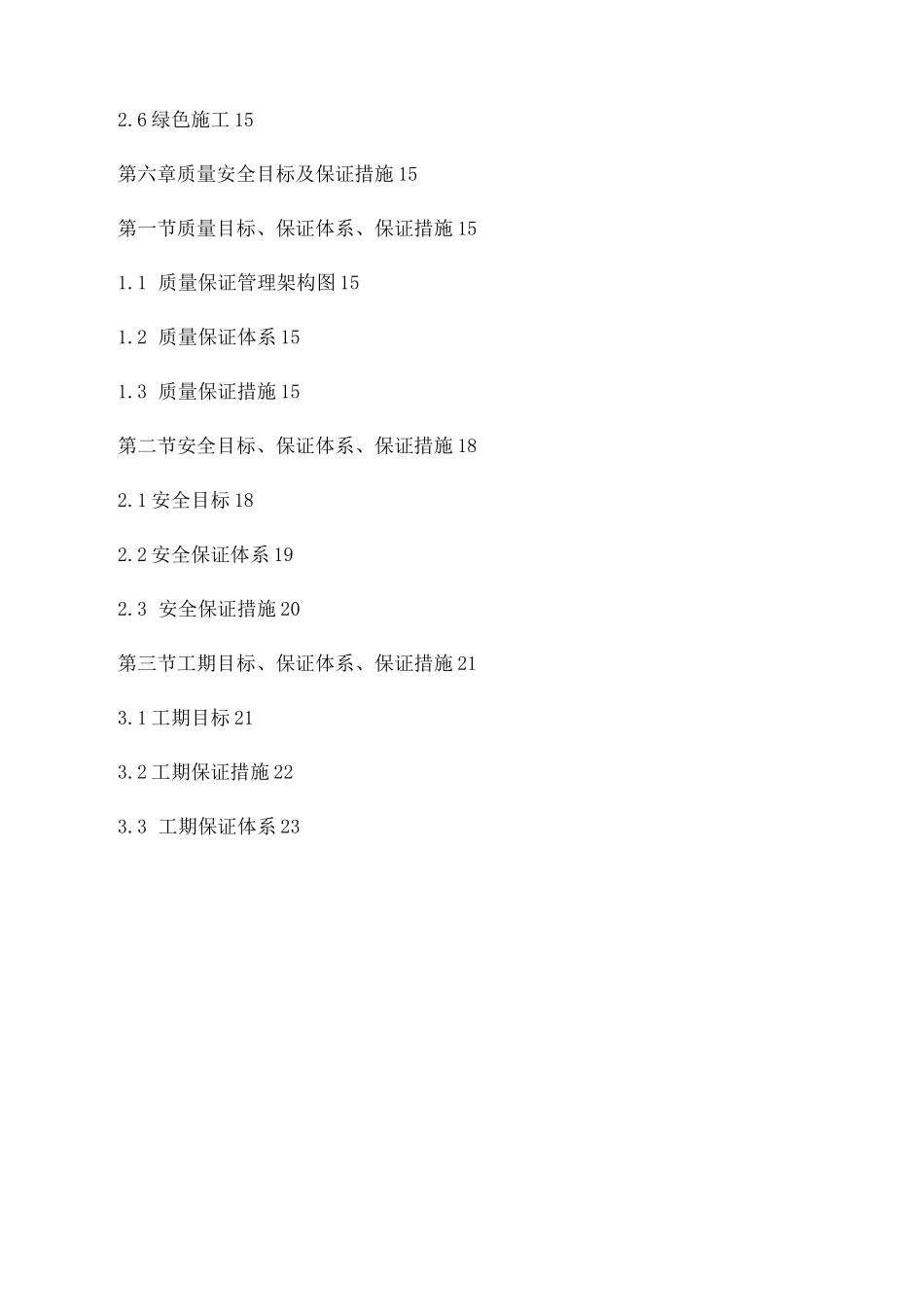

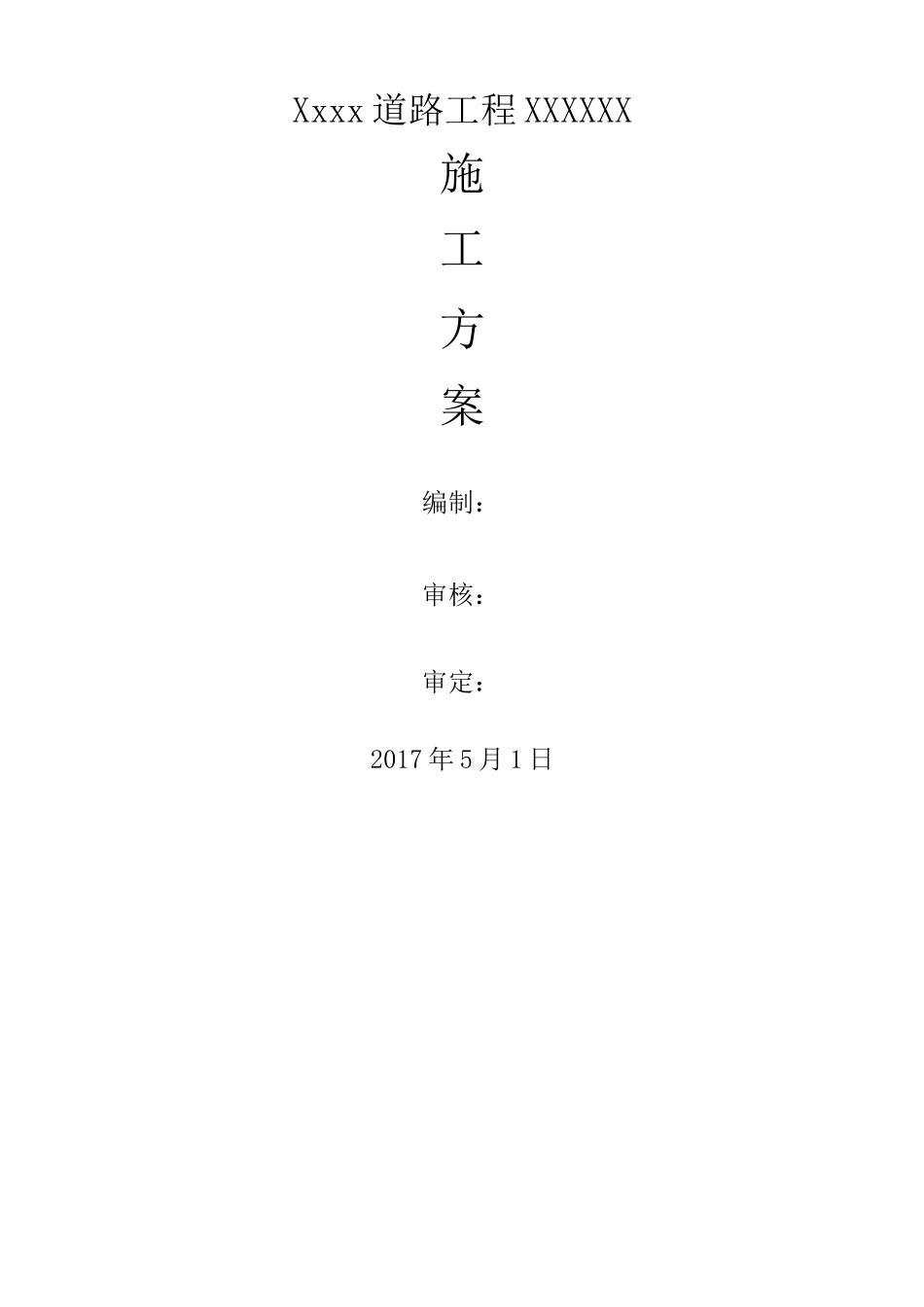

Xxxx道路工程XXXXXX施工方案编制：审核：审定：2017年5月1日第一章工程概况1第二章编制依据1第三章施工过程17.1材料、工艺选择17.2.施工方法37.3施工技术方法：47.4试验调试：107.5电气照明系统调试及运行：10第四章照明工程雨季施工措施10第五章绿色文明施工及环境保护11第一节文明施工措施121.1施工现场的管理121.2环境卫生管理121.3综合治理方面13第二节环境保护及绿色施工132.1加强宣传。132.2防止噪音污染和光污染：142.3防止生活污水污染：142.4防止粉尘、废气污染：142.5防止泥浆、余泥的污染142.6绿色施工15第六章质量安全目标及保证措施15第一节质量目标、保证体系、保证措施151.1质量保证管理架构图151.2质量保证体系151.3质量保证措施15第二节安全目标、保证体系、保证措施182.1安全目标182.2安全保证体系192.3安全保证措施20第三节工期目标、保证体系、保证措施213.1工期目标213.2工期保证措施223.3工期保证体系23第一章工程概况1、工程范围：本工程XXXXXX位于XXXXXX先汽车产业集聚区内，起于规划XXXXXX路东延，终于现状XXXXXX路。2、工程规模：XXXXXX（XXXXXX公路-XXXXXX路东延）规划为城市支路，道路标准段横断面道路红线25m，一幅路形式，25m=3.5m（人行道）+0.5m（路缘带）+5m（非机动车道）+3.5m（机动车道）+3.5m（机动车道）+5m（非机动车道）+0.5m（路缘带）+3.5m（人行道）。道路设计长度873.965m，实施范围为XCJK0+038.498-XCJK0+853.964,实施长度819.466m。3、XXXXXX项目位于XXXXXX产业集聚区内部，道路等级为城市支路，道路照明的10KV电源根据当地的供电情况就近接引10KV电源，外供电负责将10KV电源引至箱式变电站高压进线端。本分项工程在道路设计里程中间位置处人行道内侧设置一台箱式变压器，变压器容量为250KVA。主要工程包含配电供电及控制系统、照明系统、照明配电系统接地、照明供电管线敷设、接地系统等工程。第二章编制依据1、XXXXXX设计的照明工程施工图设计。2、《供配电系统设计规范》GB50050-2009《城市道路照明设计标准》CJJ45-2015《城市道路设计规范》CTJ37-20123、现场实际调查情况及已搜集的水文、气候资料。4、本公司的人员、装备及综合实力情况。第三章施工过程7.1材料、工艺选择7.1.1XXXXXX变配电控制系统（1）供电电源采用10KV路灯专用电源环网供电及0.38KV配电，设置专用路灯箱变，供电半径不大于500m，在确保线路电压损失不大于10%的前提下，特殊区域供电半径不大于800m,于XCK0+450附近设置一套路灯专用箱变，路灯箱变采用露天安装方式，配置温显及防凝露装置。（2）供电变压器选用高效节能型变压器，照明灯具选用高光效、优配光的灯具。（3）地面机动车道路灯配电时路灯回路选用YJV-0.6/1KV型交联电缆，电缆穿①76PVC管敷设，埋深要求不小于0.7m,车行道下保护管采用SC100镀锌钢管且至少预留备用管一根，埋深要求不小于1.0m,钢管两端均设电缆检查井，所有机动车道路灯旁均设手孔灯具接线井，配线到每个照明器的连接线均采用三根单芯FVL-450/750V-1X2.5型蜡克线，每个灯具采用穿刺线夹单相跳接，并尽量保持三相平衡，电缆接头处采用穿刺线夹加灌胶盒方式处理。7.1.2照明方式及设备选择（1）光源灯具的选择道路照明光源采用LED光源，灯具采用高压热铸铝外壳、耐腐蚀性能好的灯具，所有灯具应具有专业的蝙蝠型配光曲线，照明灯具采用专业顶级LED灯珠，光衰要求5万小时不能低于70%的光维持，光源色温不低于3000k，光源发光效率不小于110lm/w，灯具额定光效不小于1001m/w，显色指数不小于80，灯具效率应达80%以上，每一灯具内自带直流电源驱动模块，灯具的功率因数应达0.95以上，灯具的光源腔防护等级应达IP65，电器绝缘等级为CLASSI。照明灯具带定时降功率控制，运行5小时后功率降低一半运行，灯杆采用带良好防护涂层的钢杆或铝合金杆，灯杆内外应采用热镀锌防腐处理后，表面再进行彩色喷塑处理，防腐蚀年限不少于30年，并能抵抗40m/s风速。（2）灯杆布置及光源选择2）道路两侧布置10m+8m双臂杆路灯，机动车道灯具功率为LED90w,人行道灯具功率为LED30w，灯杆档距为30m，机动车道灯具的悬挑长度2m,灯具的仰角为10°，人行道灯具悬挑长...
