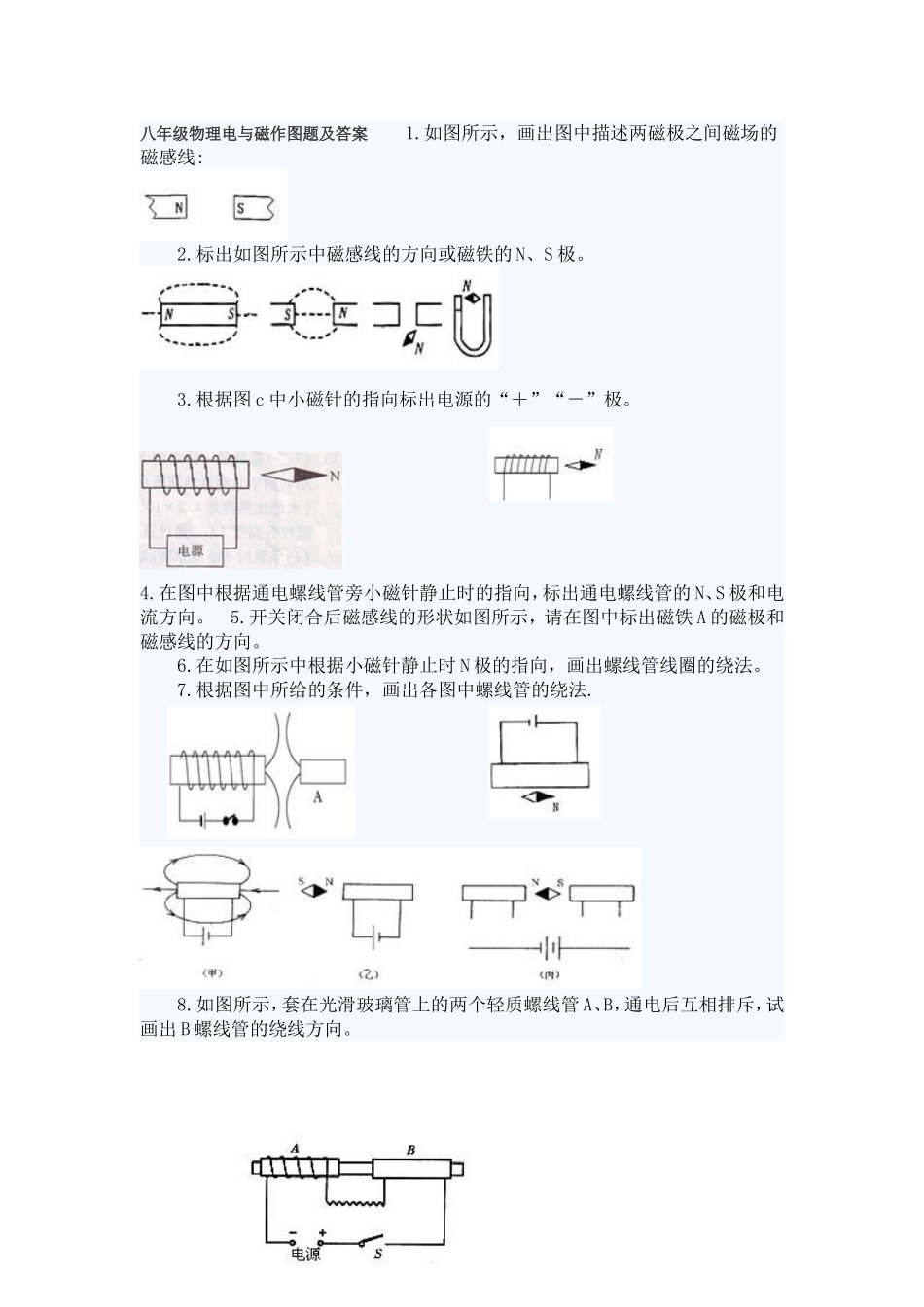

八年级物理电与磁作图题及答案1.如图所示，画出图中描述两磁极之间磁场的磁感线:2.标出如图所示中磁感线的方向或磁铁的N、S极。3.根据图c中小磁针的指向标出电源的“＋”“－”极。4.在图中根据通电螺线管旁小磁针静止时的指向，标出通电螺线管的N、S极和电流方向。5.开关闭合后磁感线的形状如图所示，请在图中标出磁铁A的磁极和磁感线的方向。6.在如图所示中根据小磁针静止时N极的指向，画出螺线管线圈的绕法。7.根据图中所给的条件，画出各图中螺线管的绕法.8.如图所示，套在光滑玻璃管上的两个轻质螺线管A、B，通电后互相排斥，试画出B螺线管的绕线方向。
