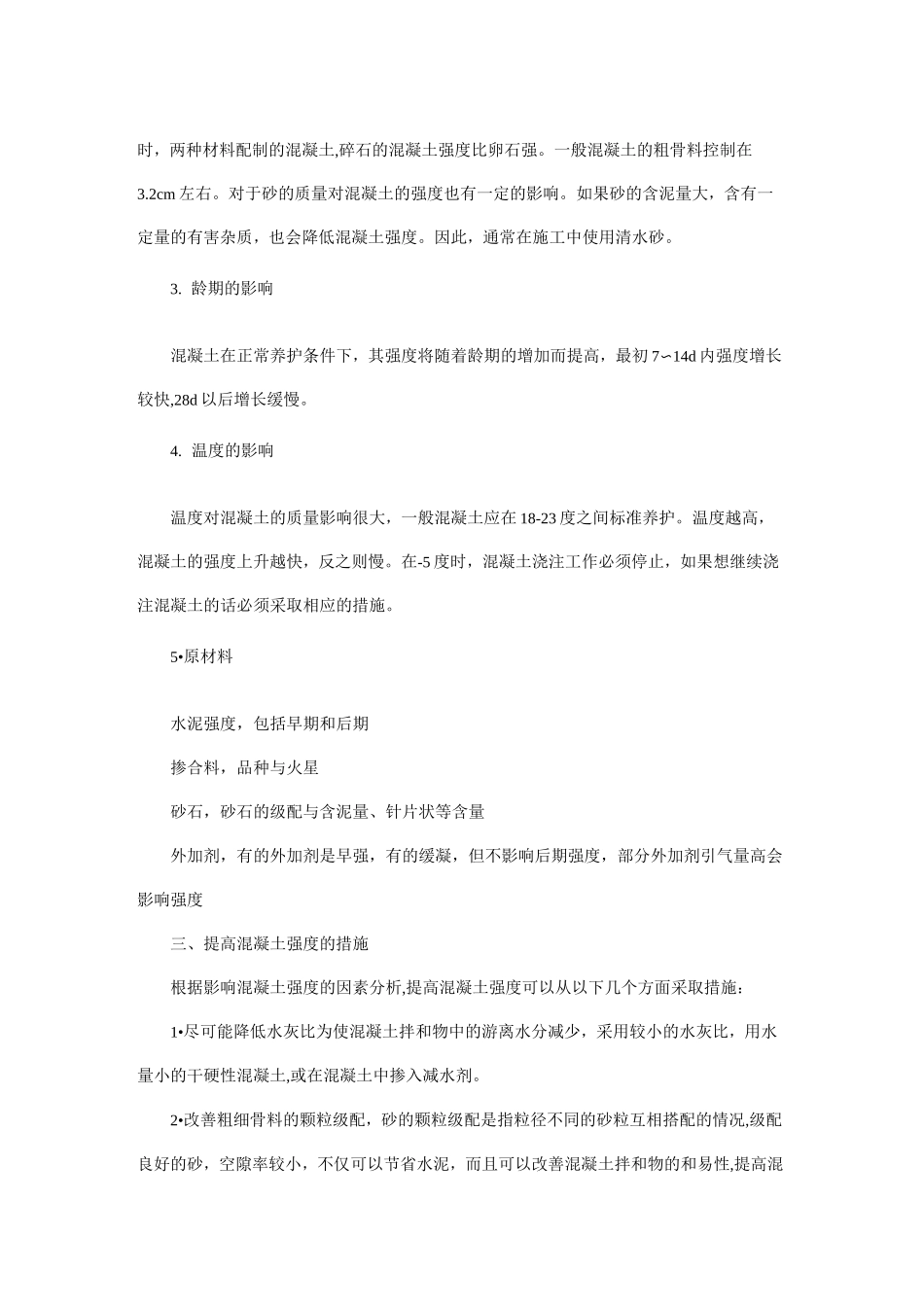

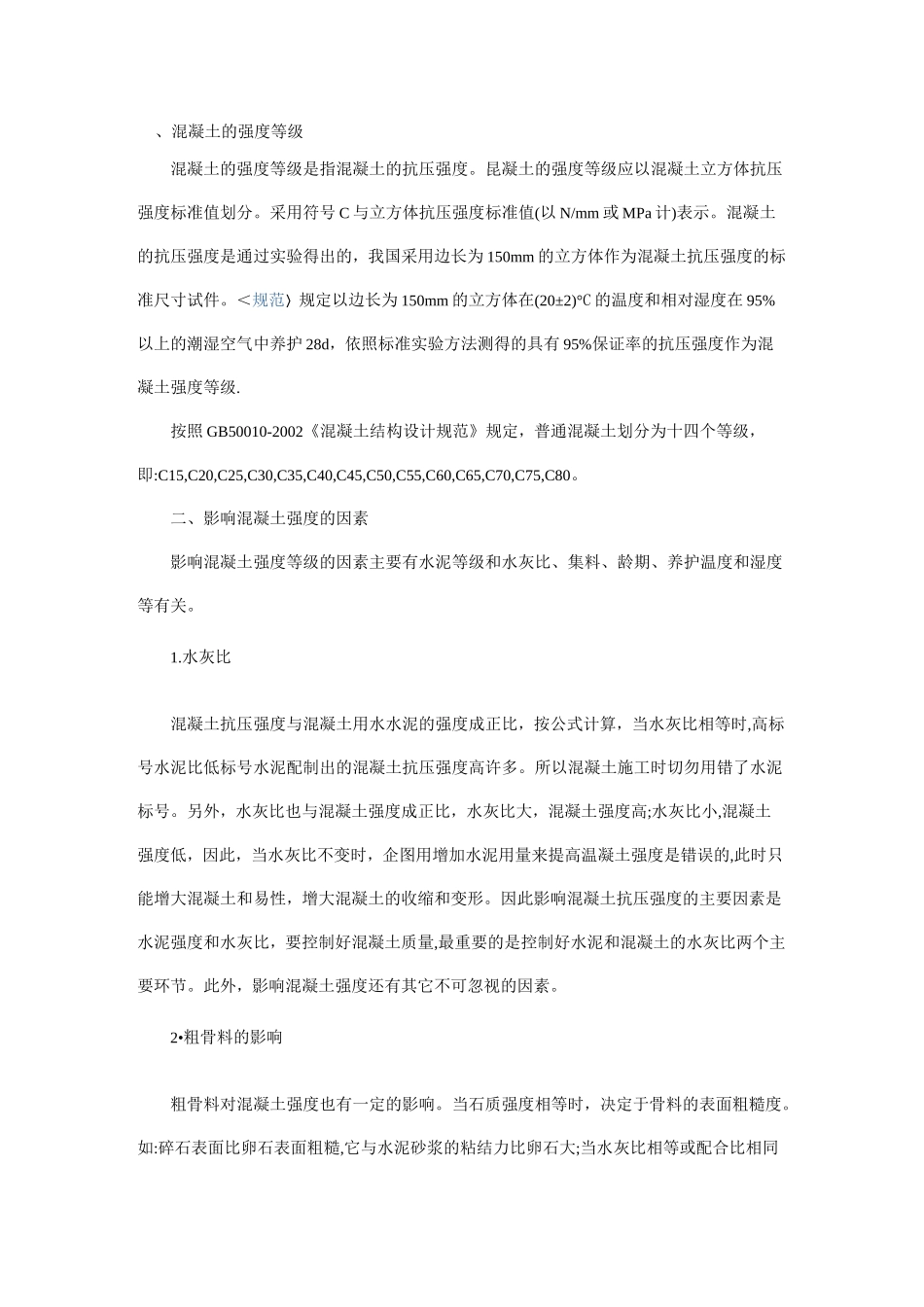

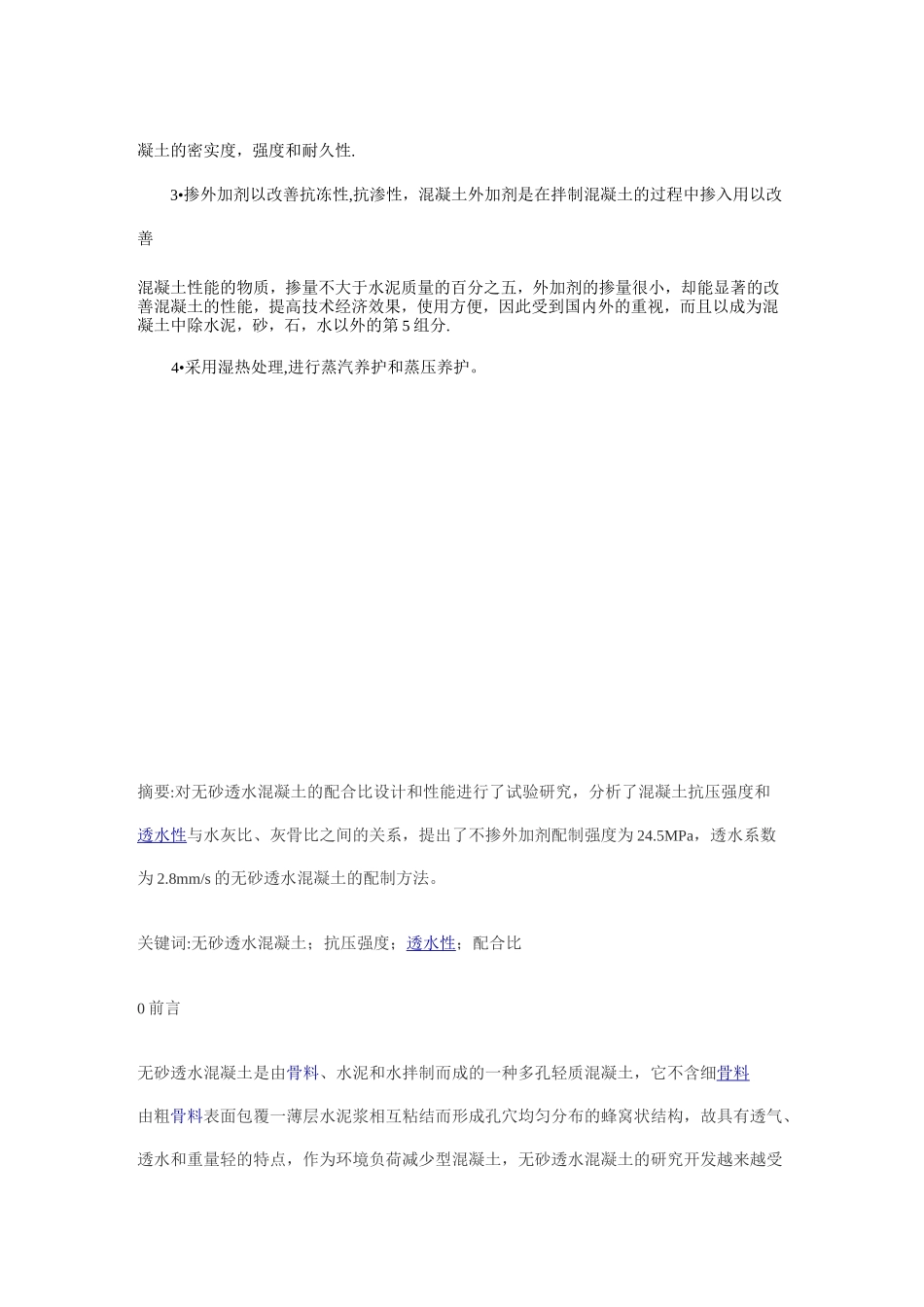

、混凝土的强度等级混凝土的强度等级是指混凝土的抗压强度。昆凝土的强度等级应以混凝土立方体抗压强度标准值划分。采用符号C与立方体抗压强度标准值(以N/mm或MPa计)表示。混凝土的抗压强度是通过实验得出的，我国采用边长为150mm的立方体作为混凝土抗压强度的标准尺寸试件。＜规范〉规定以边长为150mm的立方体在(20±2)°C的温度和相对湿度在95%以上的潮湿空气中养护28d，依照标准实验方法测得的具有95%保证率的抗压强度作为混凝土强度等级.按照GB50010-2002《混凝土结构设计规范》规定，普通混凝土划分为十四个等级，即:C15,C20,C25,C30,C35,C40,C45,C50,C55,C60,C65,C70,C75,C80。二、影响混凝土强度的因素影响混凝土强度等级的因素主要有水泥等级和水灰比、集料、龄期、养护温度和湿度等有关。1.水灰比混凝土抗压强度与混凝土用水水泥的强度成正比，按公式计算，当水灰比相等时,高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。所以混凝土施工时切勿用错了水泥标号。另外，水灰比也与混凝土强度成正比，水灰比大，混凝土强度高;水灰比小,混凝土强度低，因此，当水灰比不变时，企图用增加水泥用量来提高温凝土强度是错误的,此时只能增大混凝土和易性，增大混凝土的收缩和变形。因此影响混凝土抗压强度的主要因素是水泥强度和水灰比，要控制好混凝土质量,最重要的是控制好水泥和混凝土的水灰比两个主要环节。此外，影响混凝土强度还有其它不可忽视的因素。2•粗骨料的影响粗骨料对混凝土强度也有一定的影响。当石质强度相等时，决定于骨料的表面粗糙度。如:碎石表面比卵石表面粗糙,它与水泥砂浆的粘结力比卵石大;当水灰比相等或配合比相同时，两种材料配制的混凝土,碎石的混凝土强度比卵石强。一般混凝土的粗骨料控制在3.2cm左右。对于砂的质量对混凝土的强度也有一定的影响。如果砂的含泥量大，含有一定量的有害杂质，也会降低混凝土强度。因此，通常在施工中使用清水砂。3.龄期的影响混凝土在正常养护条件下，其强度将随着龄期的增加而提高，最初7〜14d内强度增长较快,28d以后增长缓慢。4.温度的影响温度对混凝土的质量影响很大，一般混凝土应在18-23度之间标准养护。温度越高，混凝土的强度上升越快，反之则慢。在-5度时，混凝土浇注工作必须停止，如果想继续浇注混凝土的话必须采取相应的措施。5•原材料水泥强度，包括早期和后期掺合料，品种与火星砂石，砂石的级配与含泥量、针片状等含量外加剂，有的外加剂是早强，有的缓凝，但不影响后期强度，部分外加剂引气量高会影响强度三、提高混凝土强度的措施根据影响混凝土强度的因素分析,提高混凝土强度可以从以下几个方面采取措施：1•尽可能降低水灰比为使混凝土拌和物中的游离水分减少，采用较小的水灰比，用水量小的干硬性混凝土,或在混凝土中掺入减水剂。2•改善粗细骨料的颗粒级配，砂的颗粒级配是指粒径不同的砂粒互相搭配的情况,级配良好的砂，空隙率较小，不仅可以节省水泥，而且可以改善混凝土拌和物的和易性,提高混凝土的密实度，强度和耐久性.3•掺外加剂以改善抗冻性,抗渗性，混凝土外加剂是在拌制混凝土的过程中掺入用以改善混凝土性能的物质，掺量不大于水泥质量的百分之五，外加剂的掺量很小，却能显著的改善混凝土的性能，提高技术经济效果，使用方便，因此受到国内外的重视，而且以成为混凝土中除水泥，砂，石，水以外的第5组分.4•采用湿热处理,进行蒸汽养护和蒸压养护。摘要:对无砂透水混凝土的配合比设计和性能进行了试验研究，分析了混凝土抗压强度和透水性与水灰比、灰骨比之间的关系，提出了不掺外加剂配制强度为24.5MPa，透水系数为2.8mm/s的无砂透水混凝土的配制方法。关键词:无砂透水混凝土；抗压强度；透水性；配合比0前言无砂透水混凝土是由骨料、水泥和水拌制而成的一种多孔轻质混凝土，它不含细骨料由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构，故具有透气、透水和重量轻的特点，作为环境负荷减少型混凝土，无砂透水混凝土的研究开发越来越受到重视。本文为探讨如何设计配合比，加强和改进施工工艺，提高无砂透水混凝土的性能进行了试验研究。1试验概况1.1原材...
