防雷及接地施工方案VIP免费

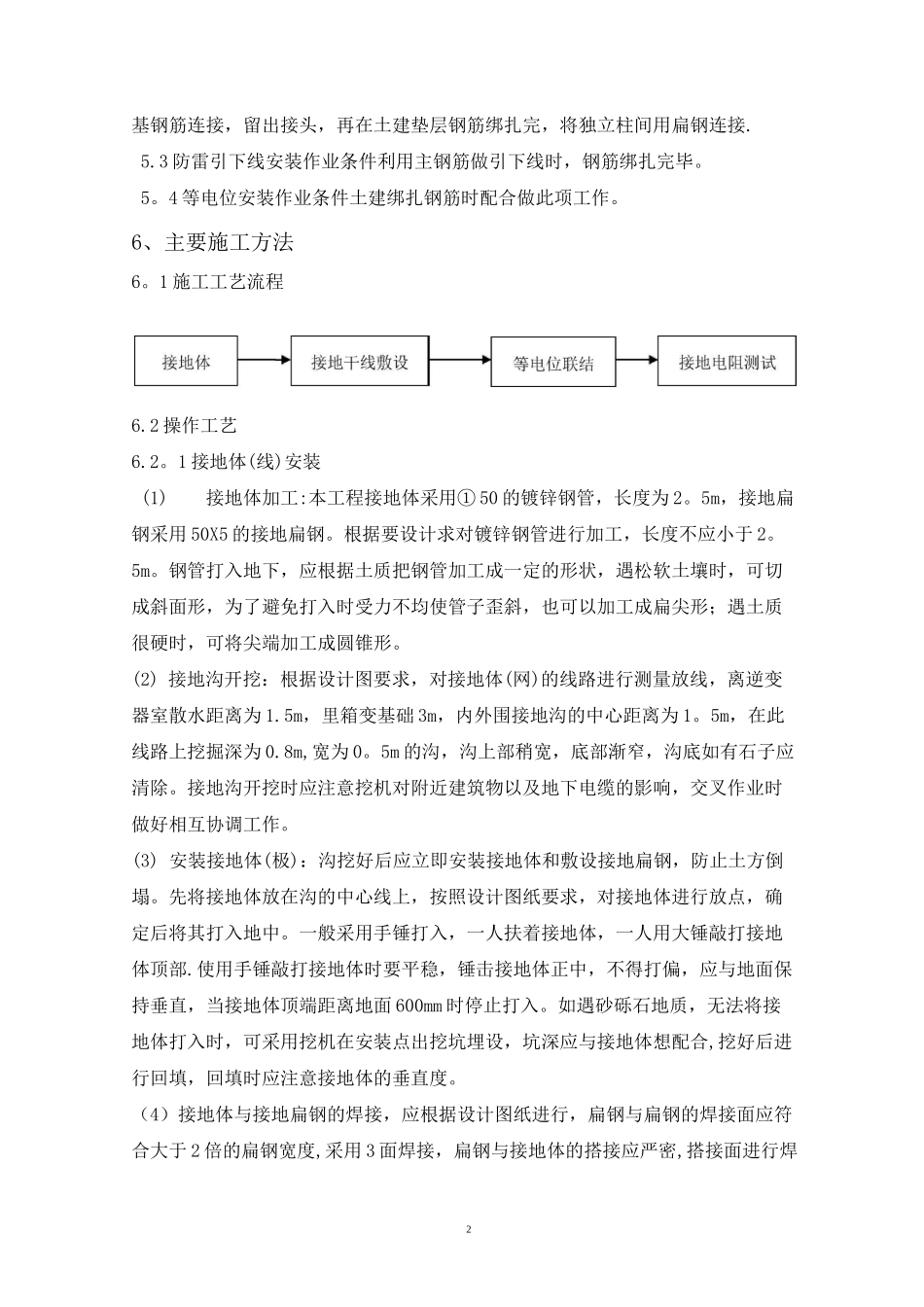

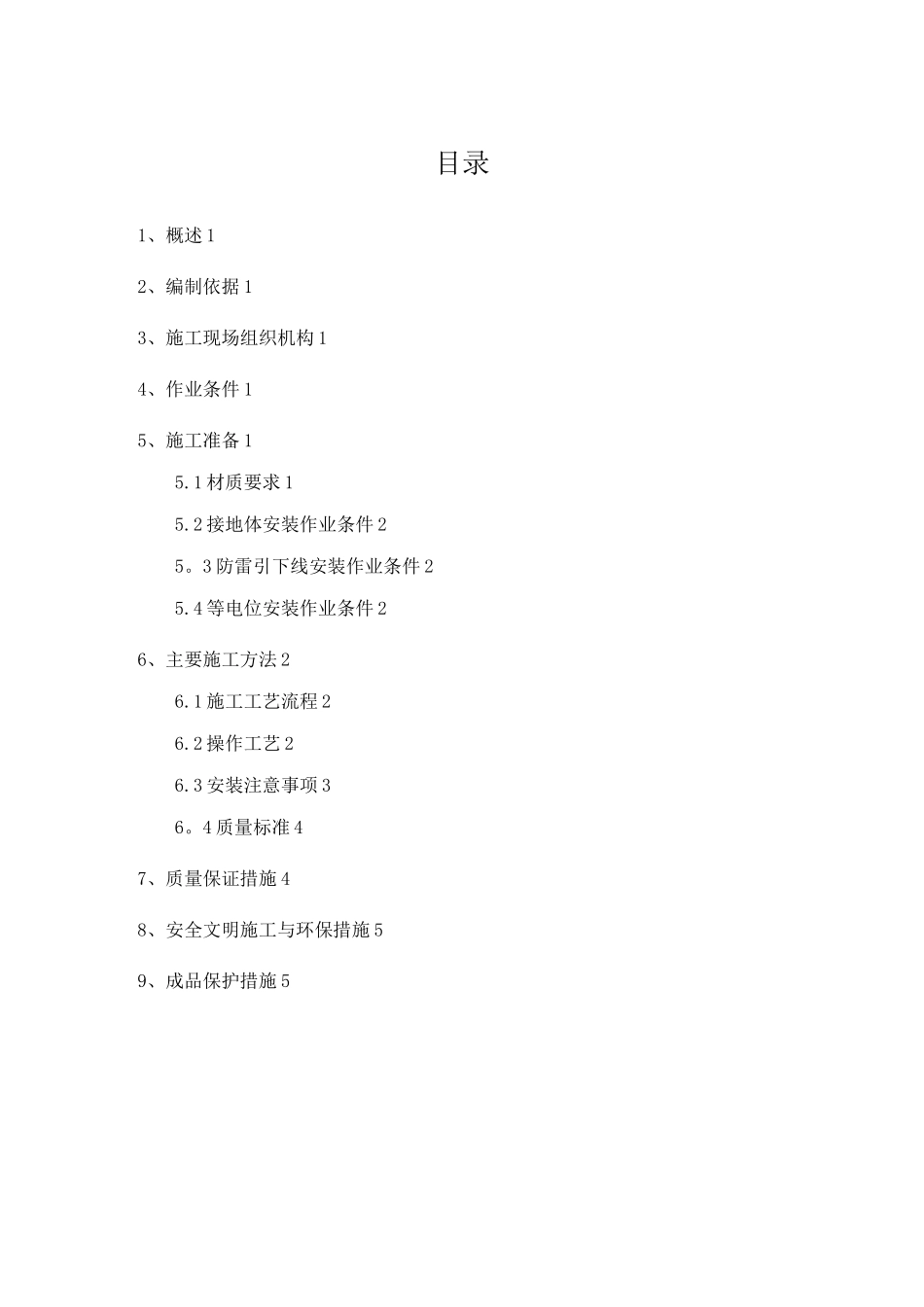

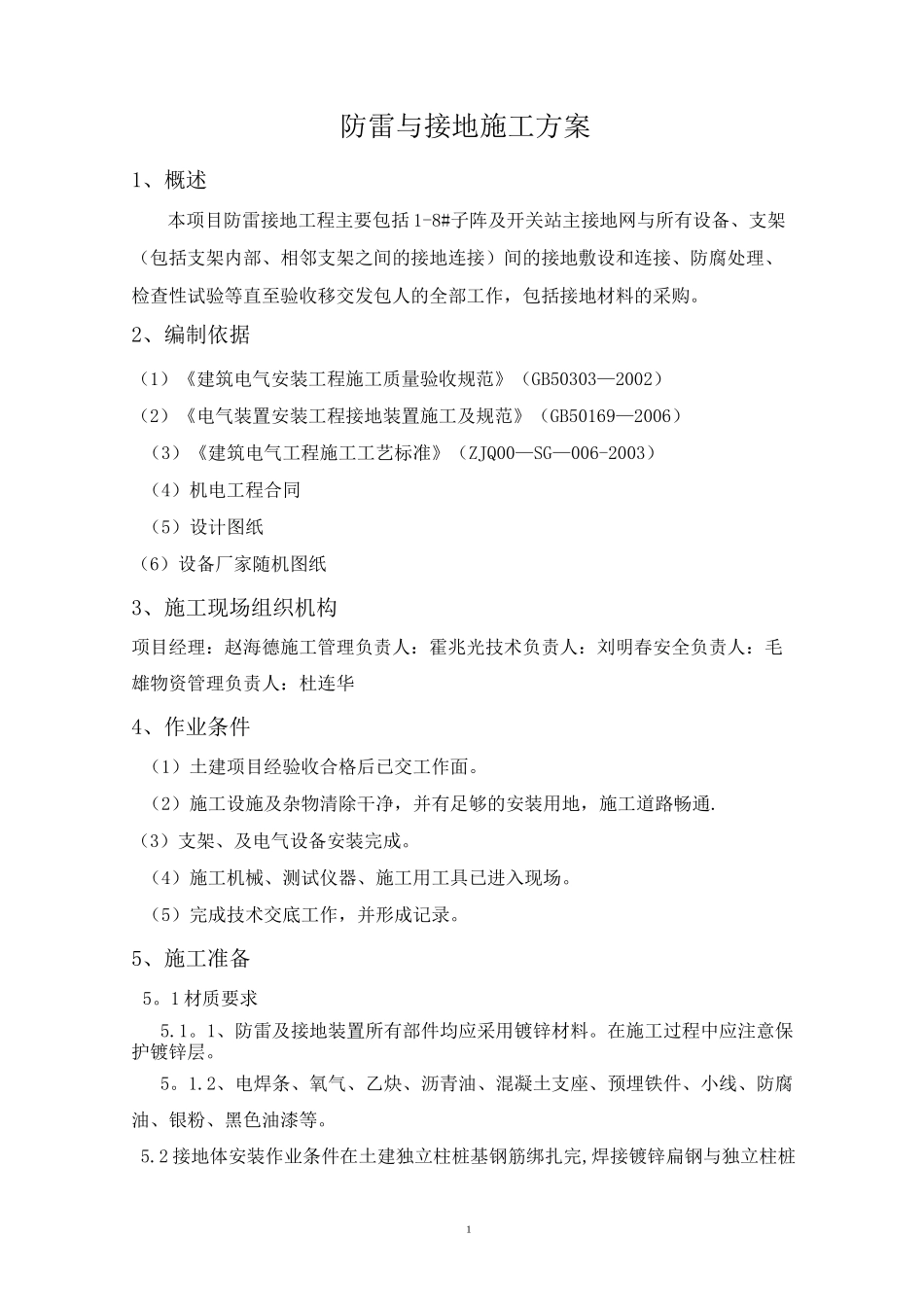

目录1、概述12、编制依据13、施工现场组织机构14、作业条件15、施工准备15.1材质要求15.2接地体安装作业条件25。3防雷引下线安装作业条件25.4等电位安装作业条件26、主要施工方法26.1施工工艺流程26.2操作工艺26.3安装注意事项36。4质量标准47、质量保证措施48、安全文明施工与环保措施59、成品保护措施51防雷与接地施工方案1、概述本项目防雷接地工程主要包括1-8#子阵及开关站主接地网与所有设备、支架（包括支架内部、相邻支架之间的接地连接）间的接地敷设和连接、防腐处理、检查性试验等直至验收移交发包人的全部工作，包括接地材料的采购。2、编制依据（1）《建筑电气安装工程施工质量验收规范》（GB50303—2002）（2）《电气装置安装工程接地装置施工及规范》（GB50169—2006）（3）《建筑电气工程施工工艺标准》（ZJQ00—SG—006-2003）（4）机电工程合同（5）设计图纸（6）设备厂家随机图纸3、施工现场组织机构项目经理：赵海德施工管理负责人：霍兆光技术负责人：刘明春安全负责人：毛雄物资管理负责人：杜连华4、作业条件（1）土建项目经验收合格后已交工作面。（2）施工设施及杂物清除干净，并有足够的安装用地，施工道路畅通.（3）支架、及电气设备安装完成。（4）施工机械、测试仪器、施工用工具已进入现场。（5）完成技术交底工作，并形成记录。5、施工准备5。1材质要求5.1。1、防雷及接地装置所有部件均应采用镀锌材料。在施工过程中应注意保护镀锌层。5。1.2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。5.2接地体安装作业条件在土建独立柱桩基钢筋绑扎完,焊接镀锌扁钢与独立柱桩2基钢筋连接，留出接头，再在土建垫层钢筋绑扎完，将独立柱间用扁钢连接.5.3防雷引下线安装作业条件利用主钢筋做引下线时，钢筋绑扎完毕。5。4等电位安装作业条件土建绑扎钢筋时配合做此项工作。6、主要施工方法6。1施工工艺流程6.2操作工艺6.2。1接地体(线)安装(1)接地体加工:本工程接地体采用①50的镀锌钢管，长度为2。5m，接地扁钢采用50X5的接地扁钢。根据要设计求对镀锌钢管进行加工，长度不应小于2。5m。钢管打入地下，应根据土质把钢管加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。(2)接地沟开挖：根据设计图要求，对接地体(网)的线路进行测量放线，离逆变器室散水距离为1.5m，里箱变基础3m，内外围接地沟的中心距离为1。5m，在此线路上挖掘深为0.8m,宽为0。5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。接地沟开挖时应注意挖机对附近建筑物以及地下电缆的影响，交叉作业时做好相互协调工作。(3)安装接地体(极)：沟挖好后应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟的中心线上，按照设计图纸要求，对接地体进行放点，确定后将其打入地中。一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部.使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。如遇砂砾石地质，无法将接地体打入时，可采用挖机在安装点出挖坑埋设，坑深应与接地体想配合,挖好后进行回填，回填时应注意接地体的垂直度。（4）接地体与接地扁钢的焊接，应根据设计图纸进行，扁钢与扁钢的焊接面应符合大于2倍的扁钢宽度,采用3面焊接，扁钢与接地体的搭接应严密,搭接面进行焊3接。逆变器室及箱变基础的接地扁钢土建在进行施工时已经留有抽头，接地扁钢应与逆变器室及箱变基础接地抽头进行焊接，每个搭接、焊接的地方应涂以防腐漆,防腐漆厚度应符合要求。6.2。2接地干线安装接地干线的敷设也采用50X5的镀锌扁钢，按照设计图纸进行敷设。主接地干线扁钢和电缆进行同沟敷设时，电缆应与接地扁钢上下分层或同层敷设时应与电缆保持一定距离。6.2.3接地电阻测试待接地装置焊接完毕,即需要用接地电阻测量仪测量接地电阻,由甲方、监理等相关人员参加（选晴天）。如果达不到设计要求（接地电阻不大于1。0Q）,则由我方向监理及建设方申报补打接地极的施工方案，待方案认可后方可...
