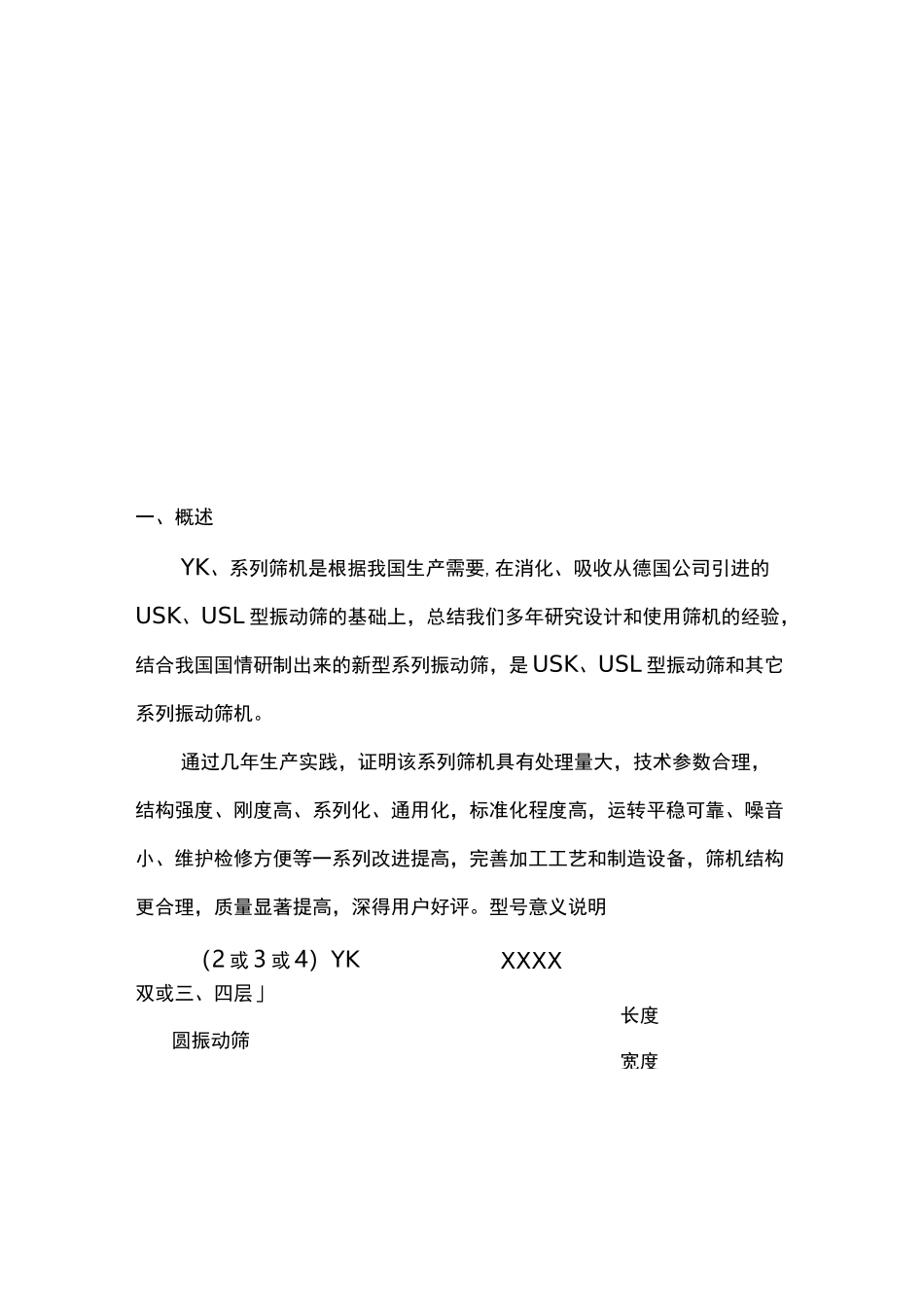

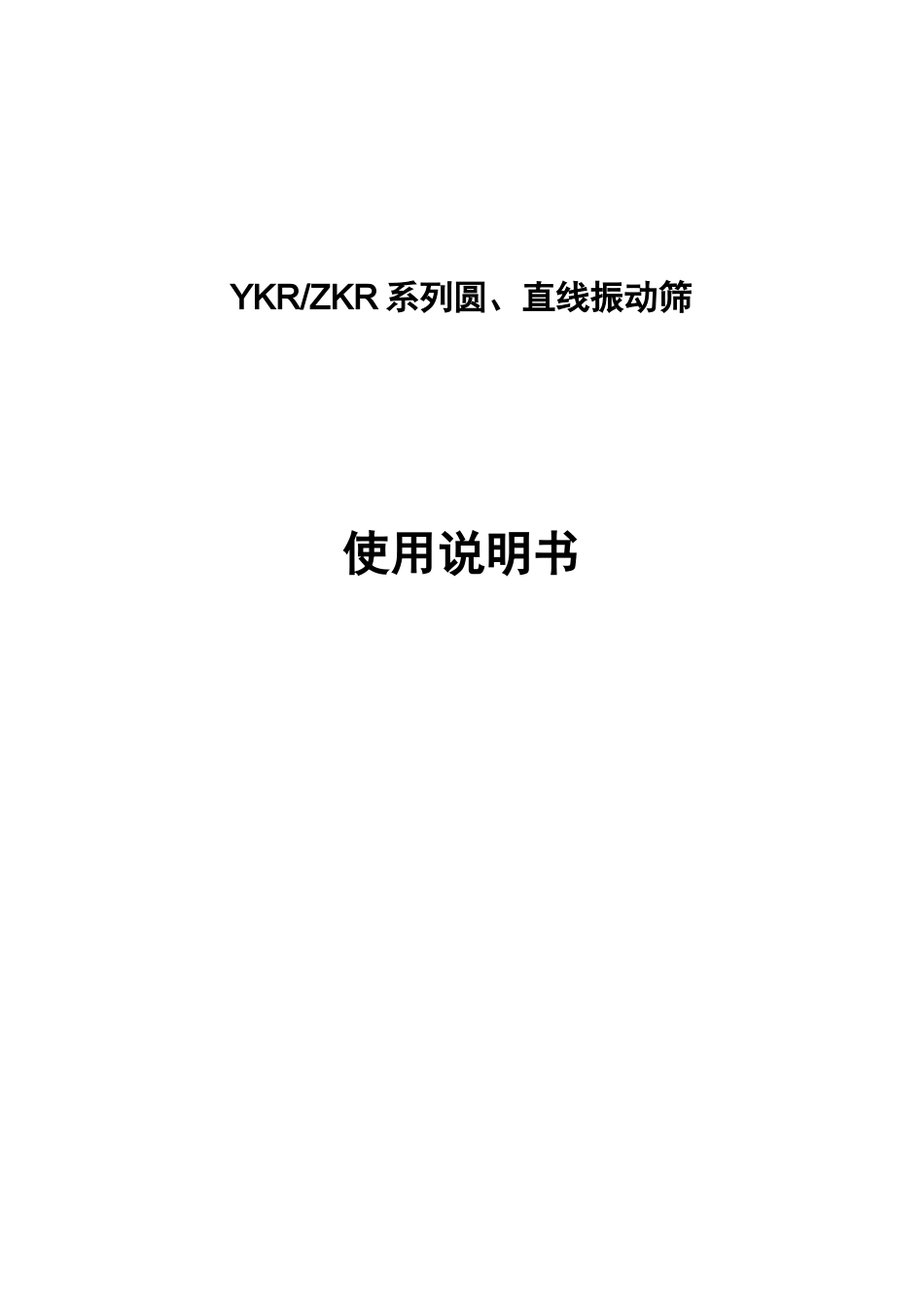

YKR/ZKR系列圆、直线振动筛使用说明书XXXX长度宽度一、概述YK、系列筛机是根据我国生产需要,在消化、吸收从德国公司引进的USK、USL型振动筛的基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情硏制出来的新型系列振动筛，是USK、USL型振动筛和其它系列振动筛机。通过几年生产实践，证明该系列筛机具有处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提高，完善加工工艺和制造设备，筛机结构更合理，质量显著提高，深得用户好评。型号意义说明（2或3或4）YK双或三、四层」圆振动筛块偏心振动器C）振幅的调节，由增减配重块数量达到。d）中间传动轴与激振器连接的三爪挠性盘采用制橡胶板制作,具有承截扭矩大，挠性好之长处。五、结构特点：a）该振动筛系列包括圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列75种规格，单层27种，双层22种，三层16种，四层10种。b）YK系列振动筛机频率、振幅和筛面倾角均可调整；ZK系列筛机采用双电机驱动自动同步振动器，振幅可调、筛面倾角可在+5。范围内调整。具体参数可根据物料性质和用户要求确定。c）筛机采用块偏心，外置式激振器结构，75种规格筛机仅用9种规格激振器互换通用。d）该筛机在系列化过程中，充分考虑了我国具体情况和筛机各零、部件通用化、系列化、标准化的要求，采用了一系列先进技术：①筛机侧板采用整块钢板折弯或角钢加固加强，除横梁钢管与法兰连接处焊接外，其它各部位均采用扭剪形高强度螺栓联接。②筛板可采用不锈钢、弹簧钢、聚氨脂橡胶和耐磨橡胶筛面、各者可互换使用。两种尺寸规格筛板，可在所有筛机上互换通用。③支承隔振采用系列橡胶和复合弹簧、噪音小、运转平稳、两种弹簧可以互换使用。④筛板压紧采用T型防转块结构或压板（块）形式，筛板、护板等部位联接采用了高强度尼龙螺母防松。⑤驱动筛机采用了结构简单、制造维修容易的瓣形联轴器和三爪挠性联轴器，克服了万向联轴器易损坏缺陷。六、筛机的安装a）筛机的安装：①要求所有筛板安装后，筛面应平整、不得有高低不平或歪斜现象。②所有固定筛板螺栓必须拧紧，不得有松动或螺帽倾斜现象。③筛板安装后，整个筛面众向不得有明显过大的缝隙。①激振器可根据现场安装后左传动或右传动形式。②所有零件均需用汽油洗干净后再安装,安装时不得硬性敲打或有别劲现象。③各部件必须安装到位，必须检查激振器的轴间窜动量，保证其1-2mm之间，且保证轴承的原装配套使用，不得互换。④轴承的径向游隙采用C级，一般在0.1-0.2mm之间。⑤轴承安装时，在轴承内先加好适量润滑油脂（约占轴承内空间的1/3-2/3）。⑥偏心块所加付偏心块或配重板厚度，数量必须相同。⑦中间轴怀两侧激振器的连接必须同心，不能过紧或过松，保证轴承轴向窜动不变（即1-2mm）。⑧如筛子到货后，超过半年才安装使用，振动器内轴承应重新清洗换油。C）橡胶瘫痪的安装①橡胶弹簧安装前需全部做压缩试验，己录每个弹簧的编号及其刚度数值。②每台筛机取刚度相同（或相近）的弹簧进行编组安装，以免由于弹簧刚度不一致造成筛机失稳，入料端和排料端两侧弹簧刚度尽量一致（或近于一致）高度差为2-3mm。4、筛机的安装腔作势基础可做成钢结构或混泥土结构，用水平仪或经纬仪找正，使同一水平面内，使同一端（入料端或排料端）两侧的支座在同一水平面内，吏两侧支座的高差一致，吴差在3mm之内，以保证筛面上物料均匀前进。5、以上步骤准备好后，先将弹簧置于支承板上，定位管正好在弹簧内孔中间，然后吊装筛箱（起吊位置在筛箱外侧支承梁处）吏上下定位管对中橡胶弹簧内孔，落平稳筛箱后弹簧不得有偏斜情况。6、安装电机座、电机。电机中心应比筛机激振器轴中心高2-3mm,前后对正，然后安装瓣型挠性片。7、筛机各部联接必须牢固可靠，所有螺栓不得有任何松动现象，所有部件不得有任何异常或撞击声响，筛箱与周围固定物之间的最小安全距离不得小于80mm.七、试运转（试车）1、开车前必须检查好筛机各部分安装是否正确，各部紧固螺栓是否全部拧紧。2、检查电机接线是否正确，转向是否...
