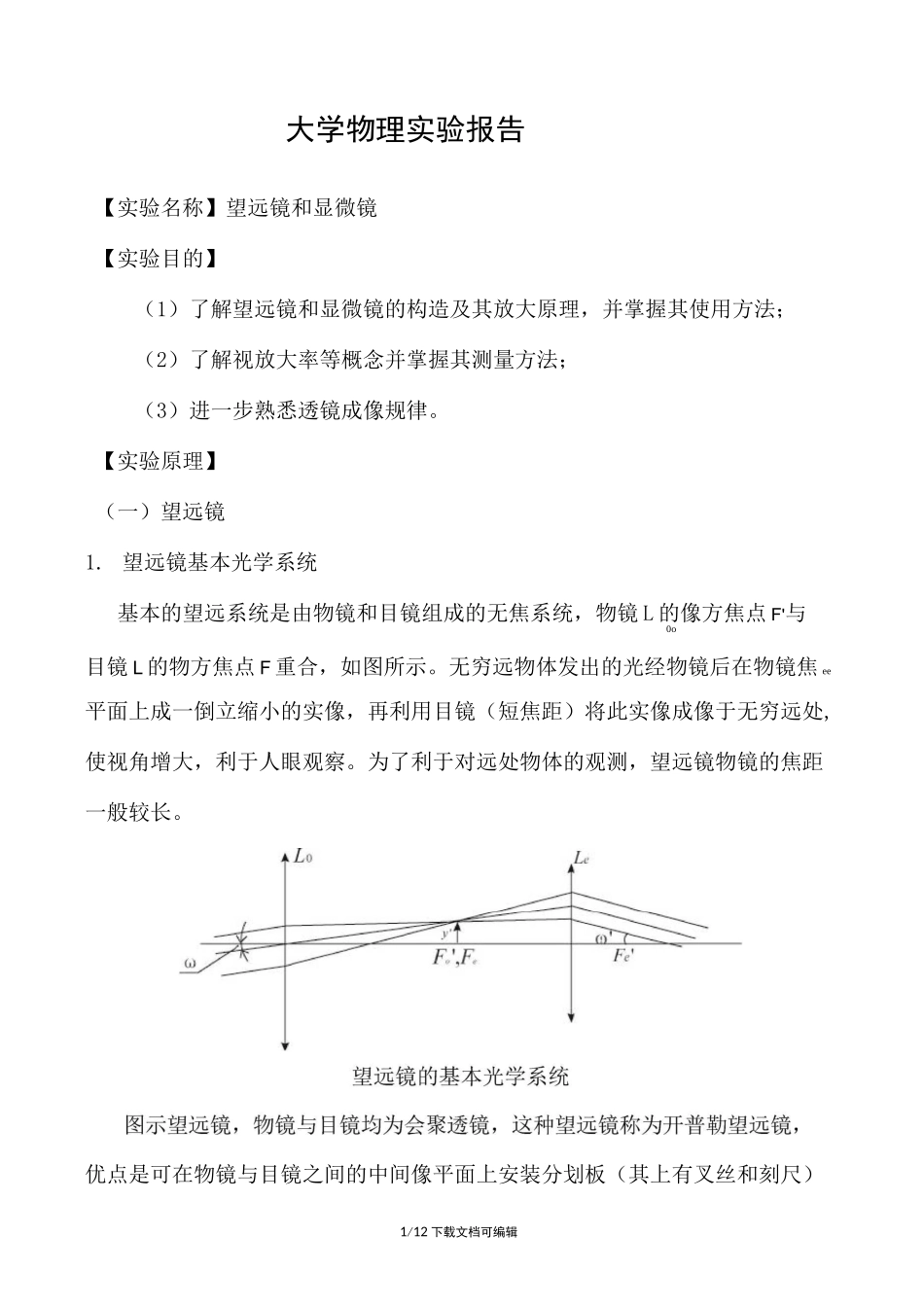

1/12下载文档可编辑大学物理实验报告【实验名称】望远镜和显微镜【实验目的】（1）了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；（2）了解视放大率等概念并掌握其测量方法；（3）进一步熟悉透镜成像规律。【实验原理】（一）望远镜1.望远镜基本光学系统基本的望远系统是由物镜和目镜组成的无焦系统，物镜L的像方焦点F'与0o目镜L的物方焦点F重合，如图所示。无穷远物体发出的光经物镜后在物镜焦ee平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处,使视角增大，利于人眼观察。为了利于对远处物体的观测，望远镜物镜的焦距一般较长。优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）2/12下载文档可编辑!以供瞄准或测量。实验装置中用到的望远镜（如分光计上的望远镜，光杠杆系统中的望远镜等）均为开普勒望远镜，在中间像平面上装有分划板。实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。使用望远镜时，观察者应先调目镜看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度，即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差。2.望远镜的视放大率视放大率r定义为目视光学仪器所成的像对人眼的张角（记为s'）的正切与物体直接对人眼的张角（记为3）的正切之比，即:tan3'r=_tan3对图示望远镜，有：y'y'tan3=—,tan3'二因此，望远镜的视放大率r为Tr=f0r~re其中，f、f'分别是L的物方焦距、像方焦距，f=f'。eeeee实际测量望远镜无焦系统的视放大率时，可以利用图示光路用仪器测出像高y''，从三角关系可得出:因此无焦系统的视放大率可测出。yy3/12下载文档可编辑3.物像共面时的视放大率当望远镜的被观察物位于有限远时，望远镜的视放大率可以通过移动目镜把像y''推远到与物y在一个平面上来测量。如图所示:A鞫羽h1w+的△才IiHI*-■■—J实慄y1』才1「mLH测望远镜物象共面时的视放大率此时:tan①'二y~L其中，L为远处物体到目镜的距离。于是可以得出望远镜物像共面时的视放大率为:根据几何关系还可以推出:r-fO'（L+厂）4/12下载文档可编辑Tf虽然此时的放大率与物、像都在无穷远时的视放大率不完全相同，但当物距L大于20倍物镜焦距时，两者的差别就不太明显了。（二）显微镜1.显微镜的基本光学系统显微镜的基本光学系统如图所示，它的物镜和目镜都是会聚透镜，位于物镜物方焦点外侧附近的微小物体经物镜后先成一放大的实像，此实像再经目镜成像于无穷远处，这两次放大都使得视角增大。为了适于观察近处物体，显微镜物镜的焦距很短。显微镜物镜L的像方焦点F'与目镜L的物方焦点F之间的距离8成为显微o0ee镜的光学间隔，放大倍数一定时，光学间隔、镜筒长度也固定不变。常用显微镜如工具显微镜、读数显微镜等物镜与目镜之间像平面上也安装有分划板利于瞄准或测量。实际上，显微镜所成的像同样不是在无穷远而是在明视距离处。使用时要先进行视度调节使分划板叉丝的像位于人眼明视距离处，再调整显微镜与被观察物之间的距离（称为调焦）使被观察物清晰可见并与分划板叉丝的像无视差。（如图），显微镜的视放大率为：r,=氓齐=営芋耳=和，5/12下载文档可编辑2.显微镜的视放大率显微镜的视放大率定义为像对人眼的张角的正切与物在明视距离D=250mm处时直接对人眼的张角的正切之比。通过三角关系得:r二y'/fe'=Dy'=”小My/Df'yf'f'0eeeo当显微镜成虚像于距目镜为厂的位置上，且眼睛位于目镜后焦点处观察时oe■__e_但是中间像并不在目镜的物方焦平面上，卩=y'/y丰右/f'。此时视放大率的测量o丿丿Jo可以通过一个与主光轴成45。的半透半反镜把一带小灯的标尺成虚像至显微镜的像平面，直接比较测量像长y-，即可得出视放大率【实验器具】望远镜实验:物镜1件，目镜1件，测量显微镜1件（物镜线放大率为1.000）,竖直标尺1件（分格值5.0mm）,导轨1台，滑块若干，像屏1件。显微镜实验：物镜1件，目镜1件，半透半反镜1件，玻璃标尺1件（分格值0.20mm）,带小灯的毫米...
