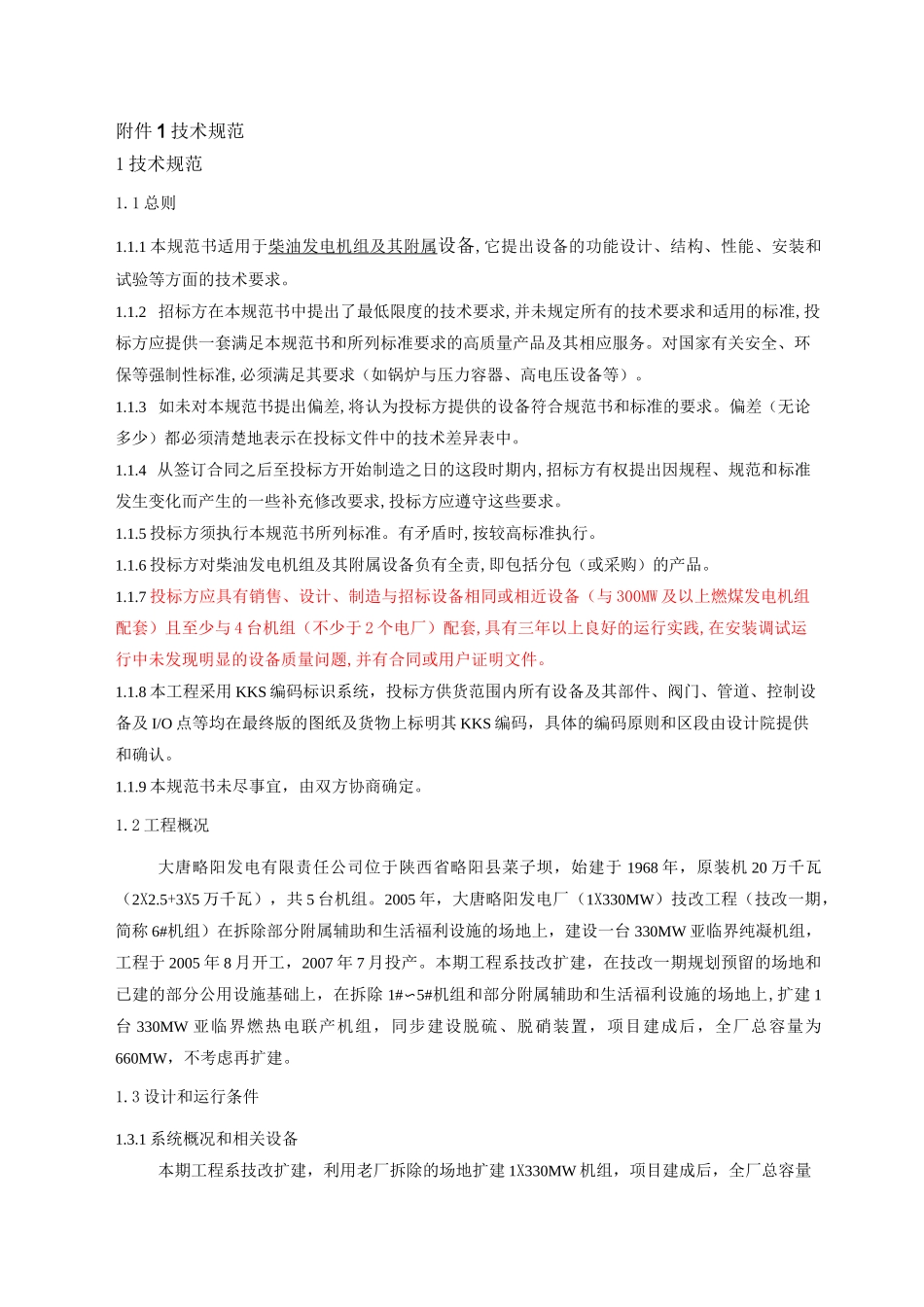

附件1技术规范1技术规范1.1总则1.1.1本规范书适用于柴油发电机组及其附属设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2招标方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准,必须满足其要求（如锅炉与压力容器、高电压设备等）。1.1.3如未对本规范书提出偏差,将认为投标方提供的设备符合规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件中的技术差异表中。1.1.4从签订合同之后至投标方开始制造之日的这段时期内,招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求,投标方应遵守这些要求。1.1.5投标方须执行本规范书所列标准。有矛盾时,按较高标准执行。1.1.6投标方对柴油发电机组及其附属设备负有全责,即包括分包（或采购）的产品。1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套,具有三年以上良好的运行实践,在安装调试运行中未发现明显的设备质量问题,并有合同或用户证明文件。1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。1.1.9本规范书未尽事宜，由双方协商确定。1.2工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2X2.5+3X5万千瓦），共5台机组。2005年，大唐略阳发电厂（1X330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。本期工程系技改扩建，在技改一期规划预留的场地和已建的部分公用设施基础上，在拆除1#〜5#机组和部分附属辅助和生活福利设施的场地上,扩建1台330MW亚临界燃热电联产机组，同步建设脱硫、脱硝装置，项目建成后，全厂总容量为660MW，不考虑再扩建。1.3设计和运行条件1.3.1系统概况和相关设备本期工程系技改扩建，利用老厂拆除的场地扩建1X330MW机组，项目建成后，全厂总容量为660MW，不考虑再扩建。本期建设一台330MW机组通过一台双绕组变压器以发电机一变压器组单元接线方式接入330kV配电装置，并补齐前期出线间隔和主变进线间隔内设备，最终出线2回。发电机出口不设断路器，发电机与主变压器用分相封闭母线相连接，主变压器高压侧与330kVGIS通过油气套管连接。1.3.2工程主要原始资料1.3.2.1气象特征与环境条件累年气象要素统计值如下：累年年平均气温13.4°C累年极端最高气温38.5C累年极端最低气温-11.3C累年平均气压925.3hPa主厂房室内零米海拔高度652m年平均降水量806.3mm最大一日降水量161.8mm平均相对湿度71%年平均风速1.9m/s最大风速20.7m/s全年主导风向E最大积雪深度11cm最大冻土深度12cm平均雷暴日数20.5d最多雷暴日数25d平均雾日数11.5d最多雾日数27d1.3.2.2厂/场区地震地震烈度：7度50年超越概率率10%地震动峰值加速度0.175G1.4技术条件1.4.1设备的主要参数1.4.1.1额定容量：常用功率640千瓦。1.4.1.2最大连续运行容量:由投标方填写。1.4.2柴油机1.4.2.1型号：由投标方填写1.4.2.2型式：空气冷却器、涡轮增压1.4.2.2额定功率：由投标方填写1.4.2.3额定转速：1500转/分1.4.2.4冷却方式：闭式循环带水-空气热交换器（自冷却）1.425起动方式：24V直流电起动1.426噪音水平：W95分贝（距离设备1米远处）1.4.2.7燃油消耗：L/H（投标商填）1.4.3发电机1.4.3.1型号：由投标方填写1.4.3.2型式：无刷、自励磁、自散热、有屏蔽保护1.4.3.3额定功率：640kW1.4.3.4额定电压：400/230V1.4.3.5额定电流：1155A1.4.3.6额定频率：50Hz1.4.3.7额定转速：1500转/分1.4.3.8功率因数：0.8（滞后）1.4.3.9定子线圈相数及接线：三相四线，中性点直接接地1.4.3.10效率：＞97%1.4.3.11励磁方式：无刷自励磁1.4.3.12绝缘等级：H级1.4.3.13防护等级：不低于IP321.4.3.14短路能力：（3-5）...
