室外供热管道安装施工组织设计VIP免费

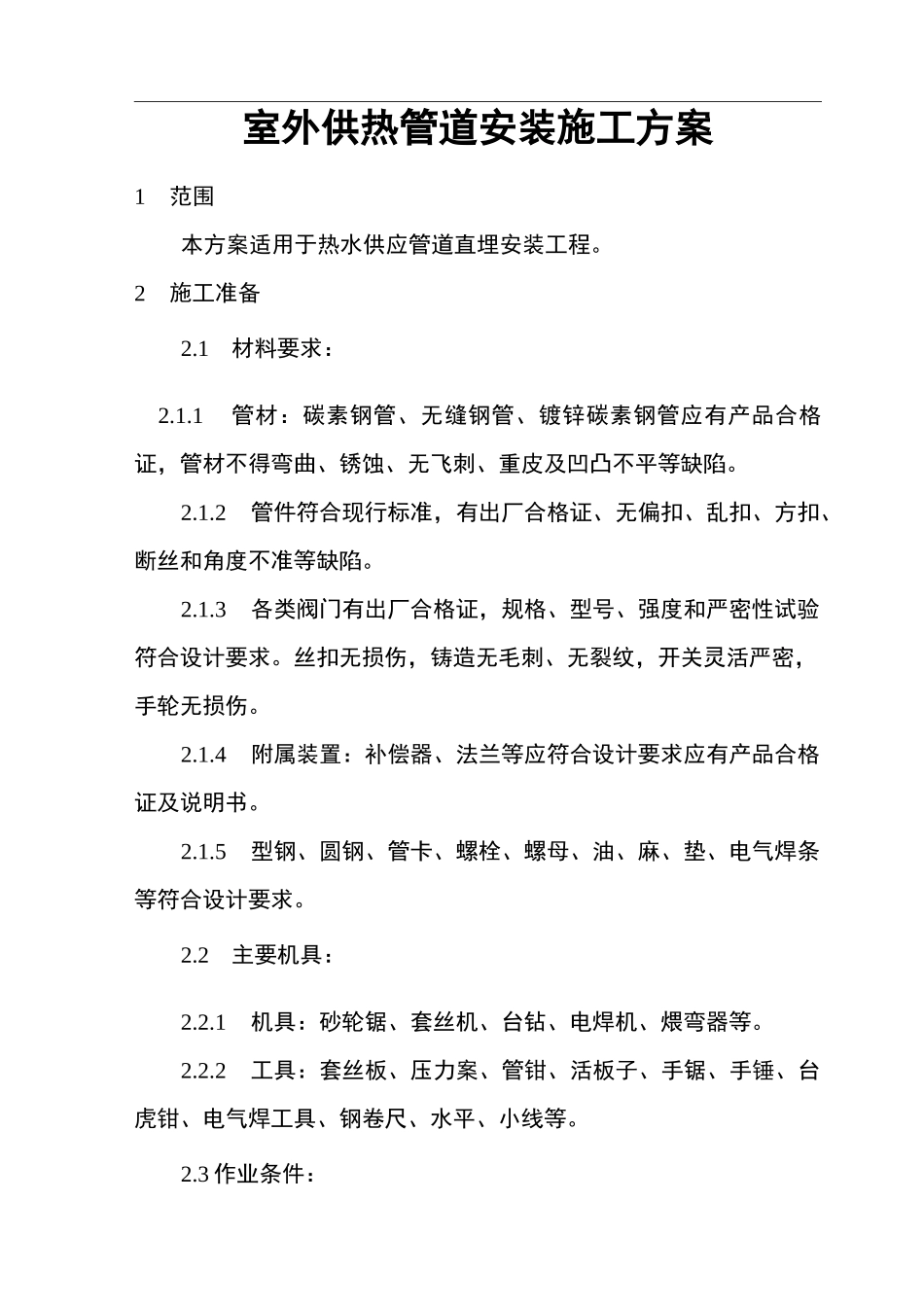

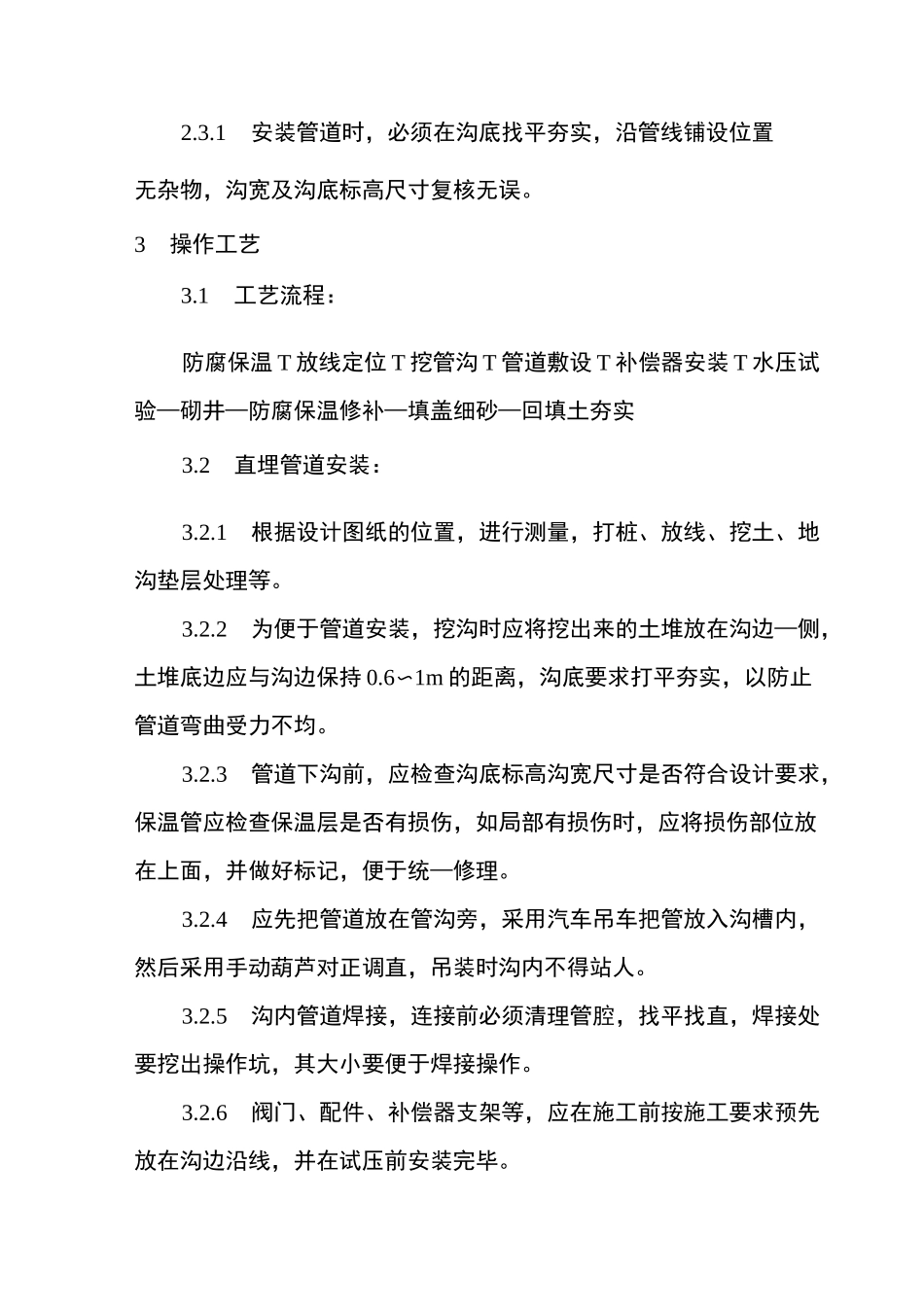

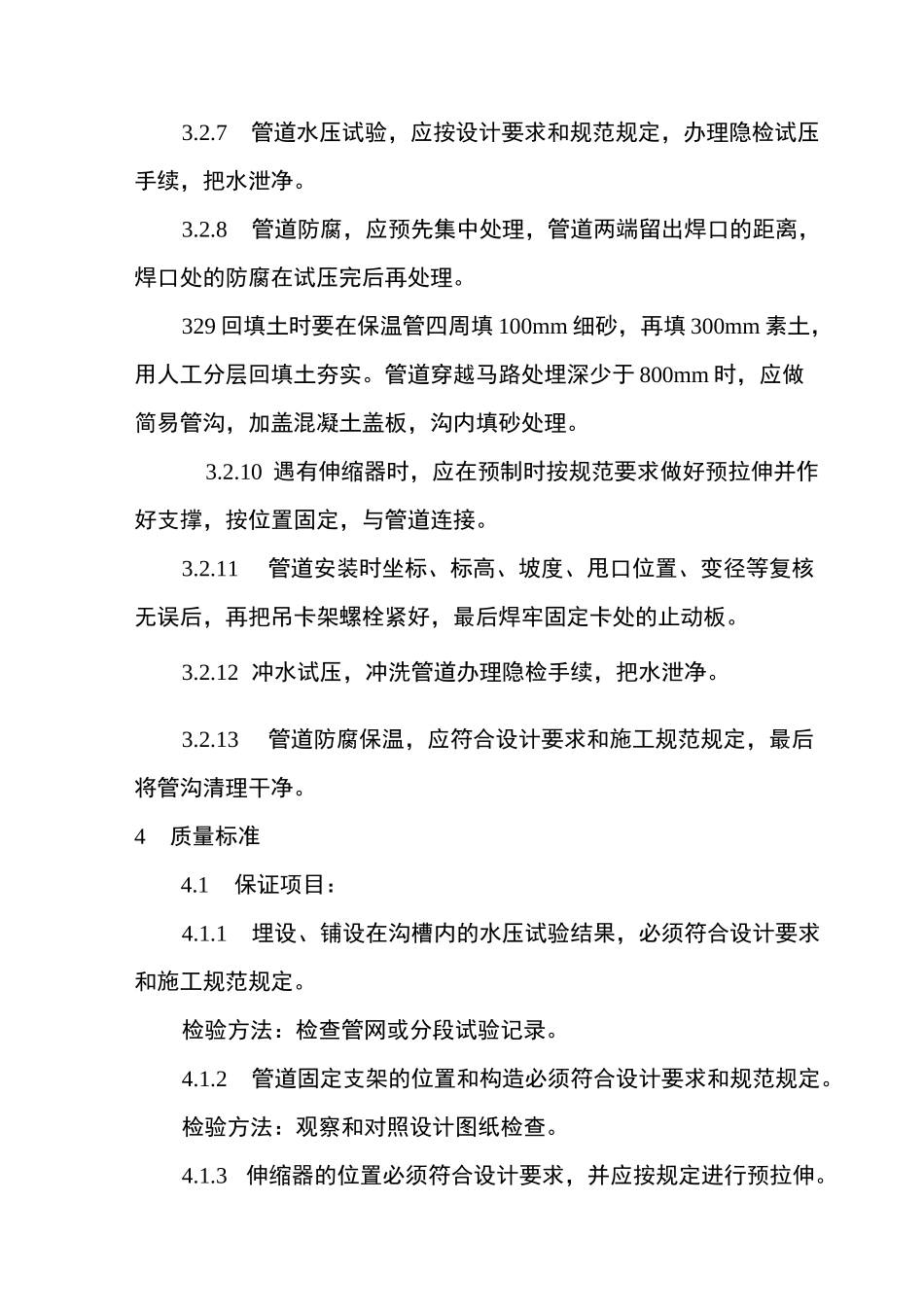

室外供热管道安装施工方案1范围本方案适用于热水供应管道直埋安装工程。2施工准备2.1材料要求：2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。2.1.4附属装置：补偿器、法兰等应符合设计要求应有产品合格证及说明书。2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2.2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。2.3作业条件：2.3.1安装管道时，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。3操作工艺3.1工艺流程：防腐保温T放线定位T挖管沟T管道敷设T补偿器安装T水压试验—砌井—防腐保温修补—填盖细砂—回填土夯实3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边—侧，土堆底边应与沟边保持0.6〜1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。3.2.3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统—修理。3.2.4应先把管道放在管沟旁，采用汽车吊车把管放入沟槽内，然后采用手动葫芦对正调直，吊装时沟内不得站人。3.2.5沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。3.2.6阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。3.2.7管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。3.2.8管道防腐，应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。329回填土时要在保温管四周填100mm细砂，再填300mm素土，用人工分层回填土夯实。管道穿越马路处埋深少于800mm时，应做简易管沟，加盖混凝土盖板，沟内填砂处理。3.2.10遇有伸缩器时，应在预制时按规范要求做好预拉伸并作好支撑，按位置固定，与管道连接。3.2.11管道安装时坐标、标高、坡度、甩口位置、变径等复核无误后，再把吊卡架螺栓紧好，最后焊牢固定卡处的止动板。3.2.12冲水试压，冲洗管道办理隐检手续，把水泄净。3.2.13管道防腐保温，应符合设计要求和施工规范规定，最后将管沟清理干净。4质量标准4.1保证项目：4.1.1埋设、铺设在沟槽内的水压试验结果，必须符合设计要求和施工规范规定。检验方法：检查管网或分段试验记录。4.1.2管道固定支架的位置和构造必须符合设计要求和规范规定。检验方法：观察和对照设计图纸检查。4.1.3伸缩器的位置必须符合设计要求，并应按规定进行预拉伸。检验方法：对照设计图纸检查和检查预拉伸记录。4.1.4供热管网竣工后或交付使用前必须进行吹洗。检验方法：检查吹洗记录。4.2基本项目：4.2.1管道的坡度应符合设计要求。检验方法：用水准仪（水平尺）、拉线和尺量检查或检查测量记录。4.2.2碳素钢管道的螺纹连接应符合以下规定：螺纹加工精度符合国标规定，螺纹清洁、规整，无断丝或缺丝，连接牢固，螺纹露出部分防腐良好，接口处无外露油麻等缺陷。检验方法：观察或解体检查。4.2.3碳素钢管道的法兰连接应符合以下规定：对接平行、紧密，与管子中心线垂直，螺杆露出螺母长度一致，且不大于螺杆直径1/2。衬垫材料符合设计要求，且无双层。检验方法：观察检查。4.2.4碳素钢管的焊接应符合以下规定：焊口平直度，焊缝加强面符合施工规范规定，焊口面无烧穿、裂纹、结瘤、夹渣及气孔等缺陷、焊波均匀一致。检验方法：观察或用焊接检测尺检查。4.2.5阀门安装应符合以下规定：型号、规格、耐压强度和严密性试验结果符合设计要求和施工规范规定，安装位置、进出口方向正确，连接牢固紧密，...
