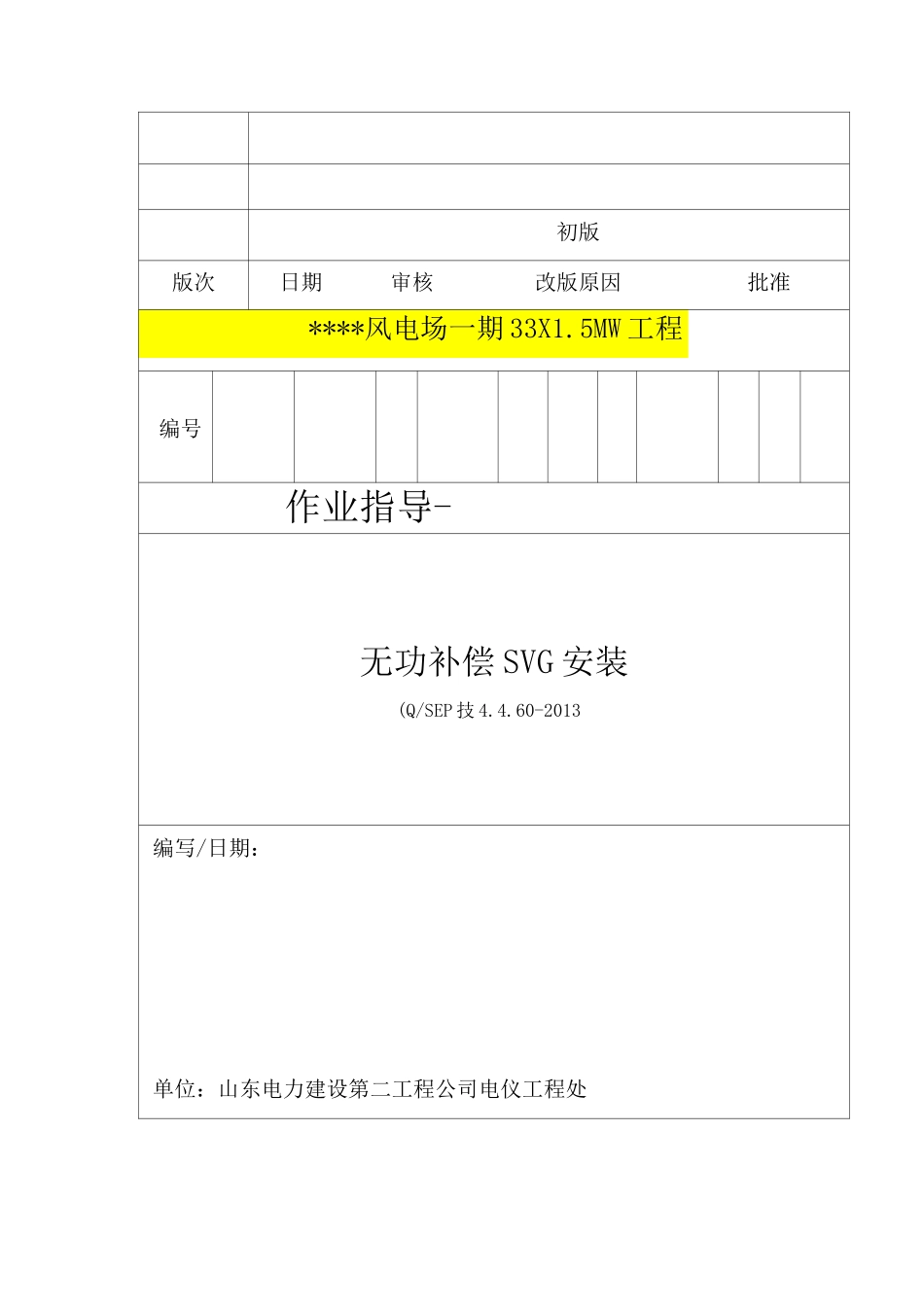

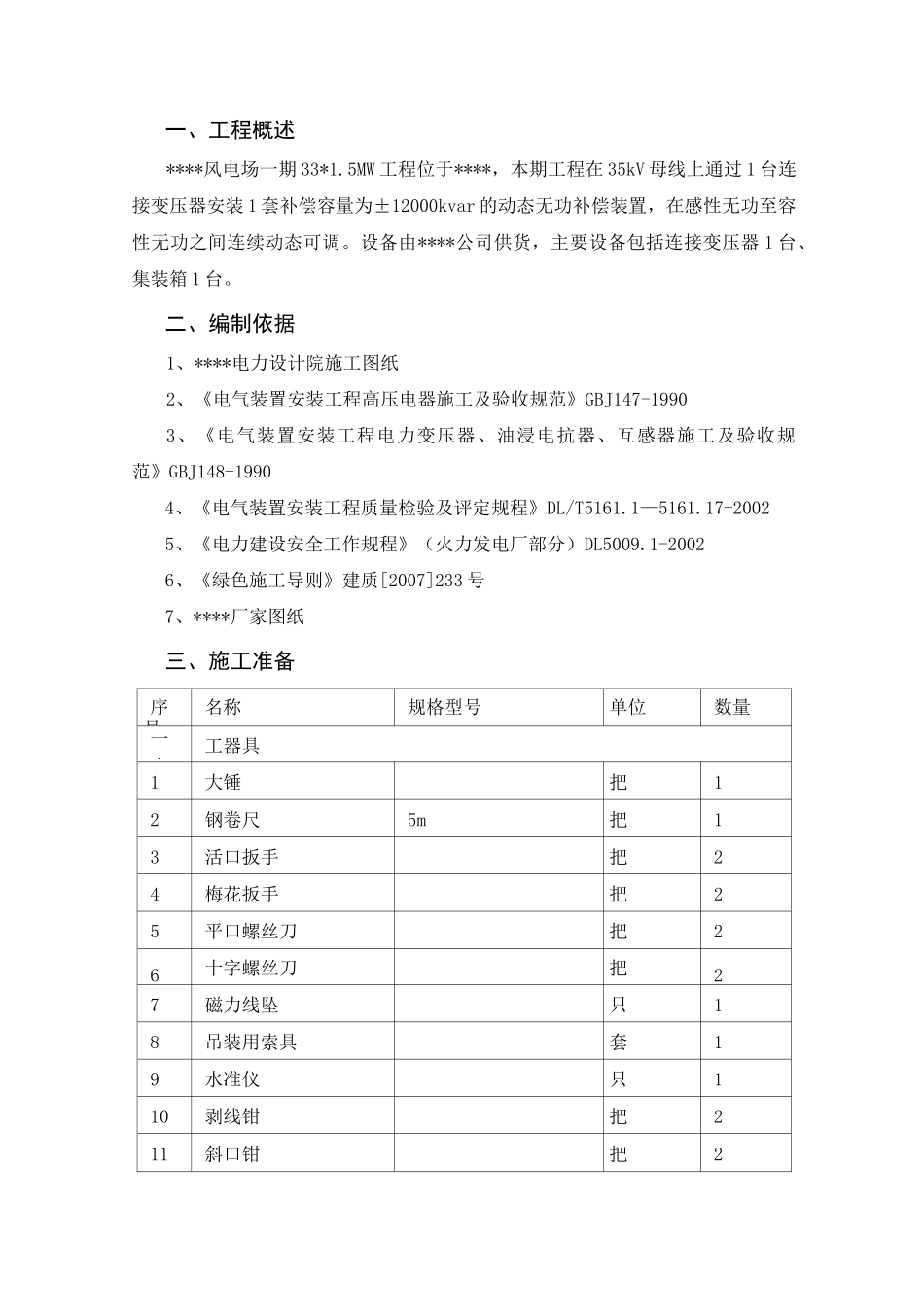

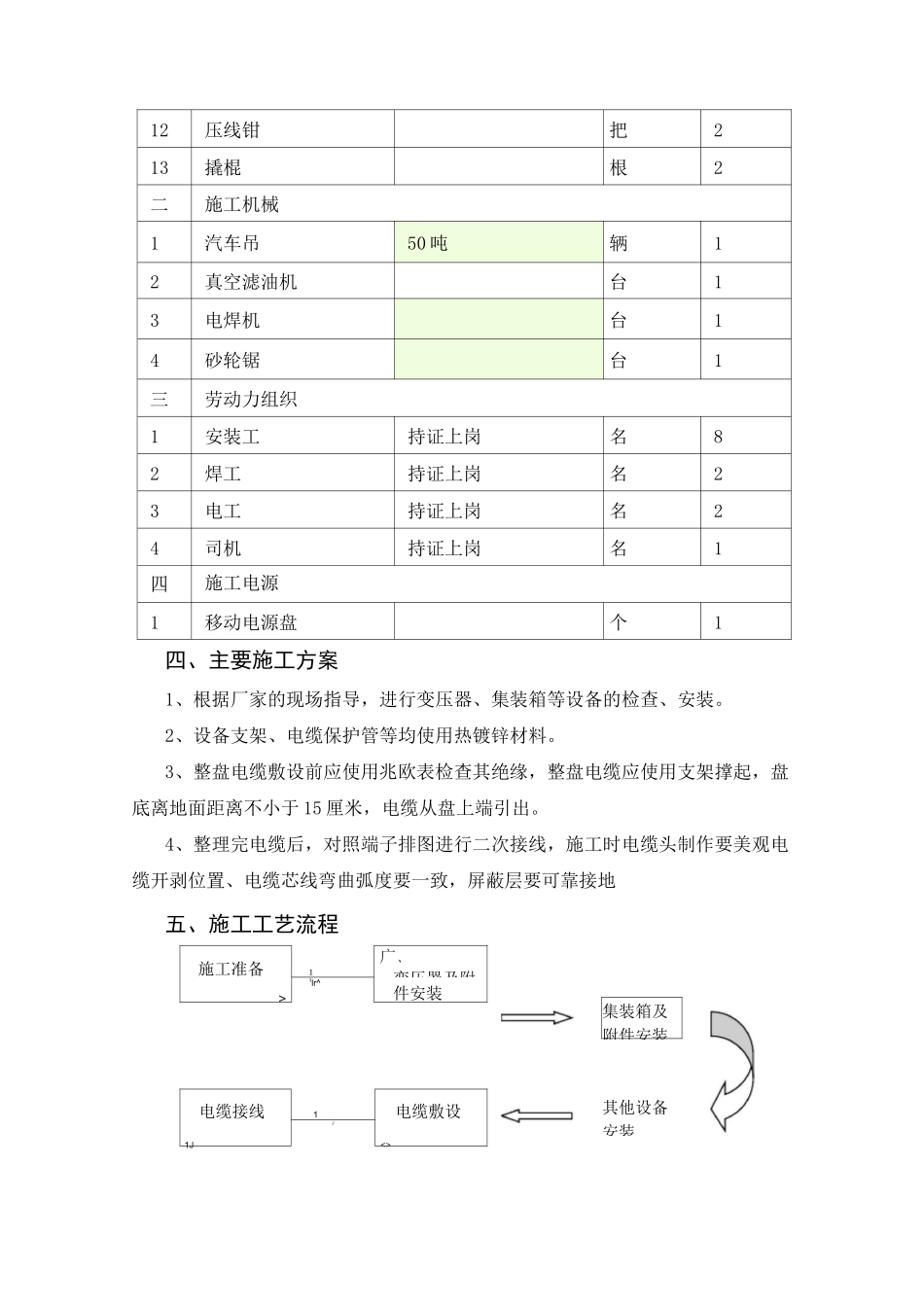

初版版次日期审核改版原因批准****风电场一期33X1.5MW工程编号作业指导-无功补偿SVG安装(Q/SEP技4.4.60-2013编写/日期：单位：山东电力建设第二工程公司电仪工程处一、工程概述****风电场一期33*1.5MW工程位于****，本期工程在35kV母线上通过1台连接变压器安装1套补偿容量为±12000kvar的动态无功补偿装置，在感性无功至容性无功之间连续动态可调。设备由****公司供货，主要设备包括连接变压器1台、集装箱1台。二、编制依据1、****电力设计院施工图纸2、《电气装置安装工程高压电器施工及验收规范》GBJ147-19903、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-19904、《电气装置安装工程质量检验及评定规程》DL/T5161.1—5161.17-20025、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20026、《绿色施工导则》建质[2007]233号7、****厂家图纸三、施工准备序号名称规格型号单位数量一一工器具1大锤把12钢卷尺5m把13活口扳手把24梅花扳手把25平口螺丝刀把26十字螺丝刀把27磁力线坠只18吊装用索具套19水准仪只110剥线钳把211斜口钳把2施工准备1广、变压器及附>1lr^件安装电缆接线1电缆敷设1JJ<>集装箱及附件安装12压线钳把213撬棍根2二施工机械1汽车吊50吨辆12真空滤油机台13电焊机台14砂轮锯台1三劳动力组织1安装工持证上岗名82焊工持证上岗名23电工持证上岗名24司机持证上岗名1四施工电源1移动电源盘个1四、主要施工方案1、根据厂家的现场指导，进行变压器、集装箱等设备的检查、安装。2、设备支架、电缆保护管等均使用热镀锌材料。3、整盘电缆敷设前应使用兆欧表检查其绝缘，整盘电缆应使用支架撑起，盘底离地面距离不小于15厘米，电缆从盘上端引出。4、整理完电缆后，对照端子排图进行二次接线，施工时电缆头制作要美观电缆开剥位置、电缆芯线弯曲弧度要一致，屏蔽层要可靠接地五、施工工艺流程其他设备安装工艺流程要求与标准一、施工准备①变压器、集装箱基础交付：基础中心线已标出，检查基础中心线与设计致，位置、标咼误差小于5mm。②变压器到达现场后，应检查本体有无泄漏，所带附件是否齐全，有无损坏变形。③对于带油运输的产品，运到现场后从本体内抽取油样进行试验，其性能应符合要求。④安装用工具及辅材已按要求准备齐全。⑤施工现场场地已平整，附件已按区域摆放。⑥施工人员已进行措施学习，进行了安全、技术交底。⑦对工器具要登记造册，专人管理。⑧应有防雨、防尘、防污染措施。二、变压器及附件安装1、本体就位2、冷却器安装3、储油柜安装4、气体继电器安装5、其它附件安装6、注油①变压器本体就位时应遵照变压器总装配图的要求，采用变压器本体吊耳吊装就位。②变压器中心线与安装位置中心线偏差应小于5mm，本体就位后，应把底座与基础焊接牢固。①冷却器安装前，应用氮气对冷却器进行密封试验，试验压力为0.03MPa，维持30分钟无泄漏。②检查冷却器内应清洁干燥，否则用合格变压器油冲洗。③按冷却器编号或安装标志安装。储油柜安装前，应用氮气对气囊进行密封性试验，试验压力为0.025Mpa维持30分钟无泄漏。①气体继电器安装前必须经过校验合格。②水平安装，其顶部盖上标志的箭头应指向储油柜。按照厂家说明书的要求进行其它附件安装。①注油从油箱下部球阀注入，速度要平稳约(4-5t/h)。根据油位曲线继续注油至相应油位。工艺流程要求与标准②调整油位时添加油或放油只能使用专用阀门。三、集装箱及附件安装1、集装箱就位①运输时车辆驾驶平稳,封车牢固可靠，不得损伤设备。②吊装由起重工配合，统指挥。③集装箱中心线与安装位置中心线偏差应小于5mm，集装箱就位后，应把底座与基础焊接牢固。2、功率模块安装①功率模块安装位置符合图纸设计要求，功率模块搬运、安装时人力应充足，防止碰伤。②功率模块采用热镀锌螺栓固定,螺栓附件齐全，镀锌层外观良好。③功率模块连接铜排表面清洁、无污物，母线压接螺栓穿入方向、露扣长度一致，在2〜3扣之间。3、控制屏安装①控制屏盘面不应有损伤及划痕。②电气控制屏与基础采用M10螺栓连接，固定牢固，紧固件齐全，螺栓露扣长度2〜3扣。③盘柜接地导通良好，盘内二次接地铜排应与...
