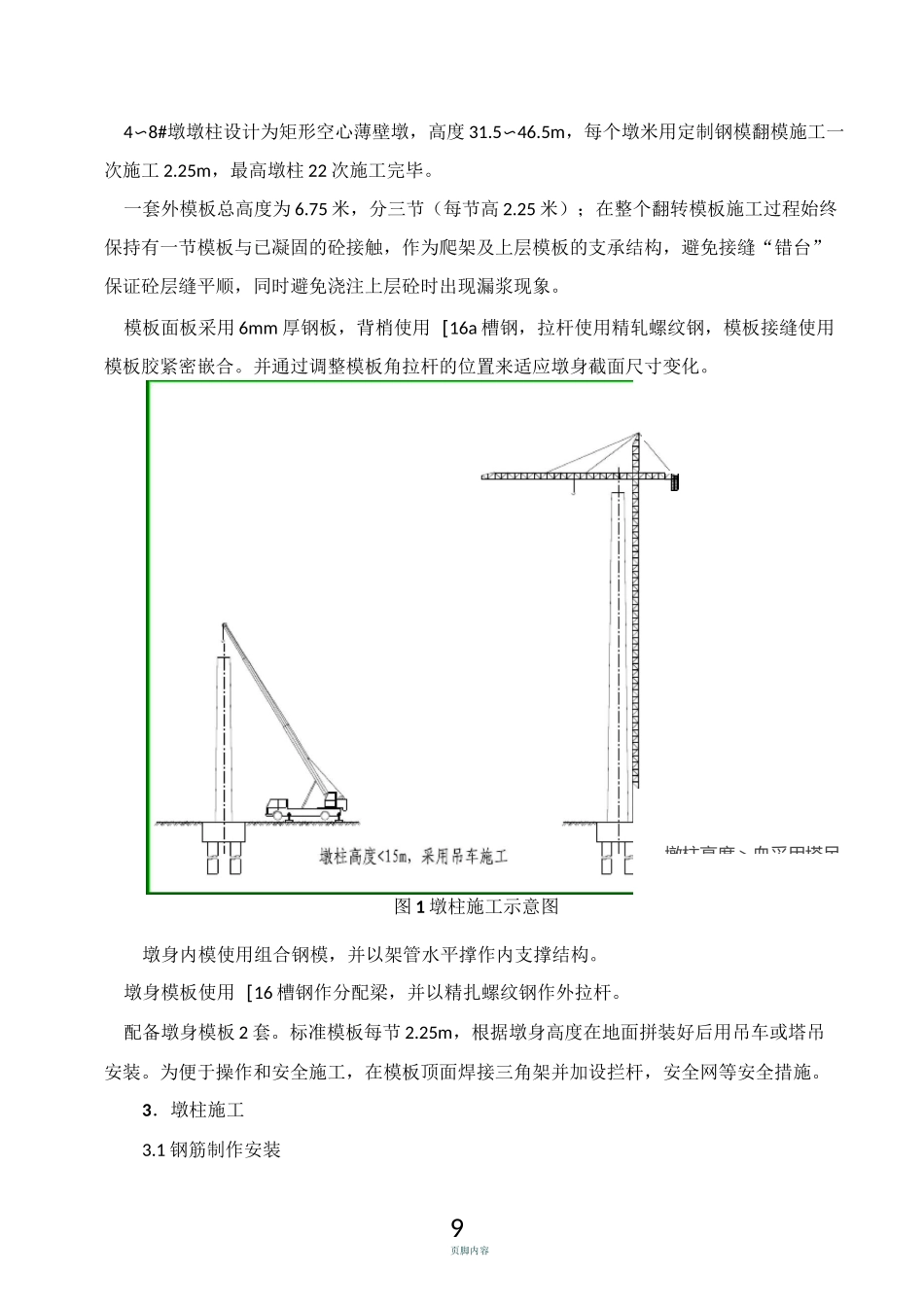

9页脚内容空心薄壁墩实施性施工组织设计一、编制依据1.四川省万源（陕川界）至达州（徐家坝）高速公路土建路基工程两阶段施工图设计文件；2.招标文件及设计图纸中采用的有关规范、规定和标准；3.国家、部颁的施工技术（验收）规程、质量标准、安全生产及文明施工标准和文件等，由业主针对本标段提供的合同专用条款；4.通过踏勘工地从现场调查、采集、咨询所获取的资料；由业主对各施工单位所提问题的答复；5.我单位拥有的科技成果、工法成果、机械机具设备、管理水平、技术装备以及多年积累的类似工程施工经验。二、工程概况1.墩柱万源（陕川界）至达州（徐家坝）高速公路石子垻中河大桥4〜8号墩桥墩为半幅空心薄壁单墩，共8个墩。墩柱纵桥向顶宽2.2m,按80：1坡比向下变宽，最宽处3.313m（5#墩）；横桥向顶宽2.2m,等截面尺寸；空心墩薄壁厚40cm；空心墩柱至上向下每17.65m设一道横隔板，厚2.7m。墩高31.5〜46.5m不等。2.系梁每墩两墩柱间至上向下每17.65m设一道横系梁（工型系梁）。系梁设计为实心，顶板、底板宽度2.0m,厚0.2m；腹板厚度0.8m,腹板高度1.8m（详见设计图）。墩柱及系梁均设计为钢筋砼结构，砼标号为C40。三、施工方案1、施工方案选择由于墩柱高度较高，在5#墩、8#墩位现场布置塔吊作为模板的安拆及材料的垂直运输设9页脚内容备。采用大块翻模分节段施工，选用拌合楼机拌混凝土，砼采用输送泵入模。2、墩柱模板配置施工墩柱高度＞血采用塔吊9页脚内容4〜8#墩墩柱设计为矩形空心薄壁墩，高度31.5〜46.5m，每个墩米用定制钢模翻模施工一次施工2.25m，最高墩柱22次施工完毕。一套外模板总高度为6.75米，分三节（每节高2.25米）；在整个翻转模板施工过程始终保持有一节模板与已凝固的砼接触，作为爬架及上层模板的支承结构，避免接缝“错台”保证砼层缝平顺，同时避免浇注上层砼时出现漏浆现象。模板面板采用6mm厚钢板，背梢使用［16a槽钢，拉杆使用精轧螺纹钢，模板接缝使用模板胶紧密嵌合。并通过调整模板角拉杆的位置来适应墩身截面尺寸变化。图1墩柱施工示意图墩身内模使用组合钢模，并以架管水平撑作内支撑结构。墩身模板使用［16槽钢作分配梁，并以精扎螺纹钢作外拉杆。配备墩身模板2套。标准模板每节2.25m，根据墩身高度在地面拼装好后用吊车或塔吊安装。为便于操作和安全施工，在模板顶面焊接三角架并加设拦杆，安全网等安全措施。3．墩柱施工3.1钢筋制作安装9页脚内容在钢筋下料前，应严格复核设计图纸与现场钢筋的规格、型号和等级，做到与设计图纸完全相符合。对已锈蚀的钢筋，应先做除锈处理。严格按照设计图纸进行钢筋的下料、加工、制作，半成品钢筋转运至墩位附近的胎架上组拼成骨架，利用吊车（塔吊）安装到位。3.2钢筋安装绑扎凿毛并清理墩身对应的承台顶，按设计图进行钢筋安装。施工前先在各墩位立好劲性骨架，用劲性骨架对钢筋定位。对①20以上钢筋采用直螺纹接头连接，其它小型号钢筋可采用绑搭。同一断面钢筋接头不超过钢筋总数的50%，错开的接头间距不小于35d.墩身箍筋和主钢筋交叉处采用点焊或间隔焊接。钢筋接头采用搭接焊时，应使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d，单面焊缝长度不应小于10d（d为钢筋直径）。钢筋接头采用帮条焊时，帮条应采用与主筋同级别的钢筋，其总截面面积不应小于被焊钢筋的截面积，帮条长度，如用双面焊缝不应小于5d,单面焊缝不应小于10d。受力钢筋焊接或绑扎接头应设置在内力较小处，并错开布置，对于绑扎接头，两接头间距离不小于1.3倍搭接长度。焊接和绑扎接头与钢筋弯曲处的距离不应小于10倍钢筋直径，也不应位于构件的最大弯矩处。严格按照设计图纸和设计要求安装、焊接钢筋。焊接应做到焊缝表面平整，无较大的凹陷、焊瘤，接头处不得有裂纹，咬边深度、气孔、夹渣的数量和大小以及接头偏差应符合要求。对于采用直螺纹连接的接头拼装时，应用管钳扳手或专用工具拧紧，应使两个丝头在套筒中央位置相互顶紧。钢筋螺纹套连接处的混凝土保护层应满足设计要求，并且不得小于15mm，连接件之间的横向净距不得小于25mm。拼装完成后，套筒每端不得有一扣以上的完整丝扣外露。3.3劲性骨架安装9页脚内容严格...
