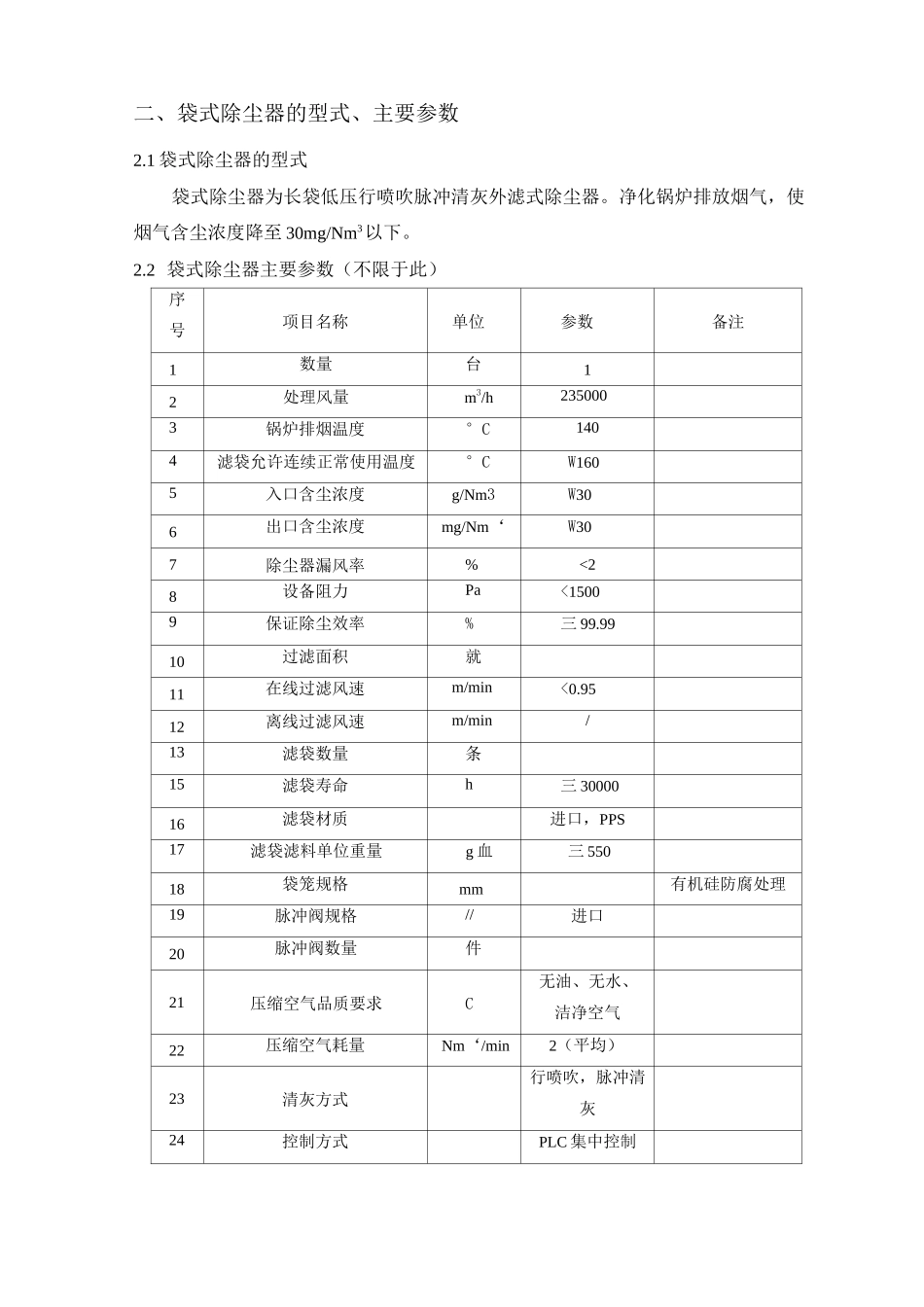

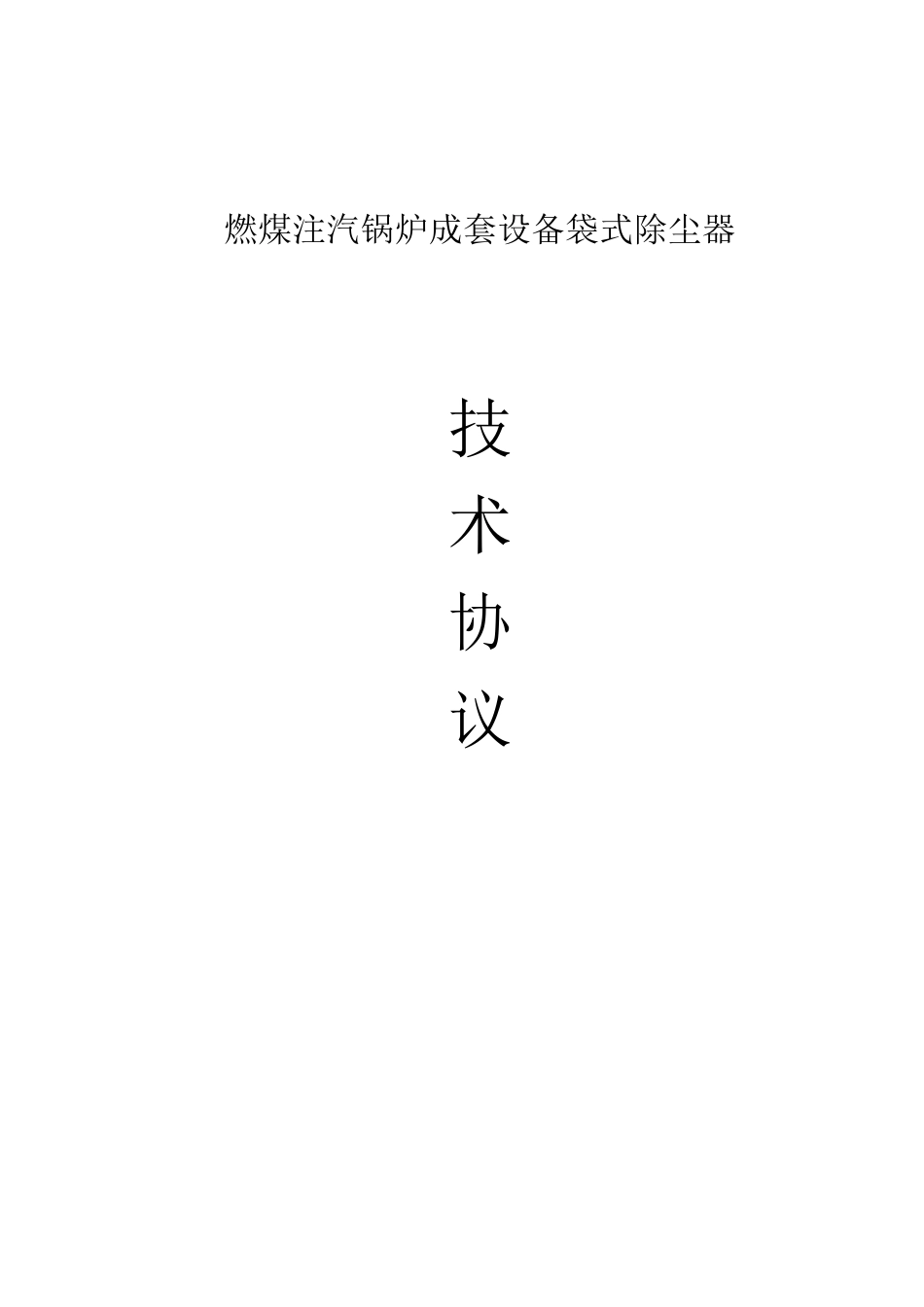

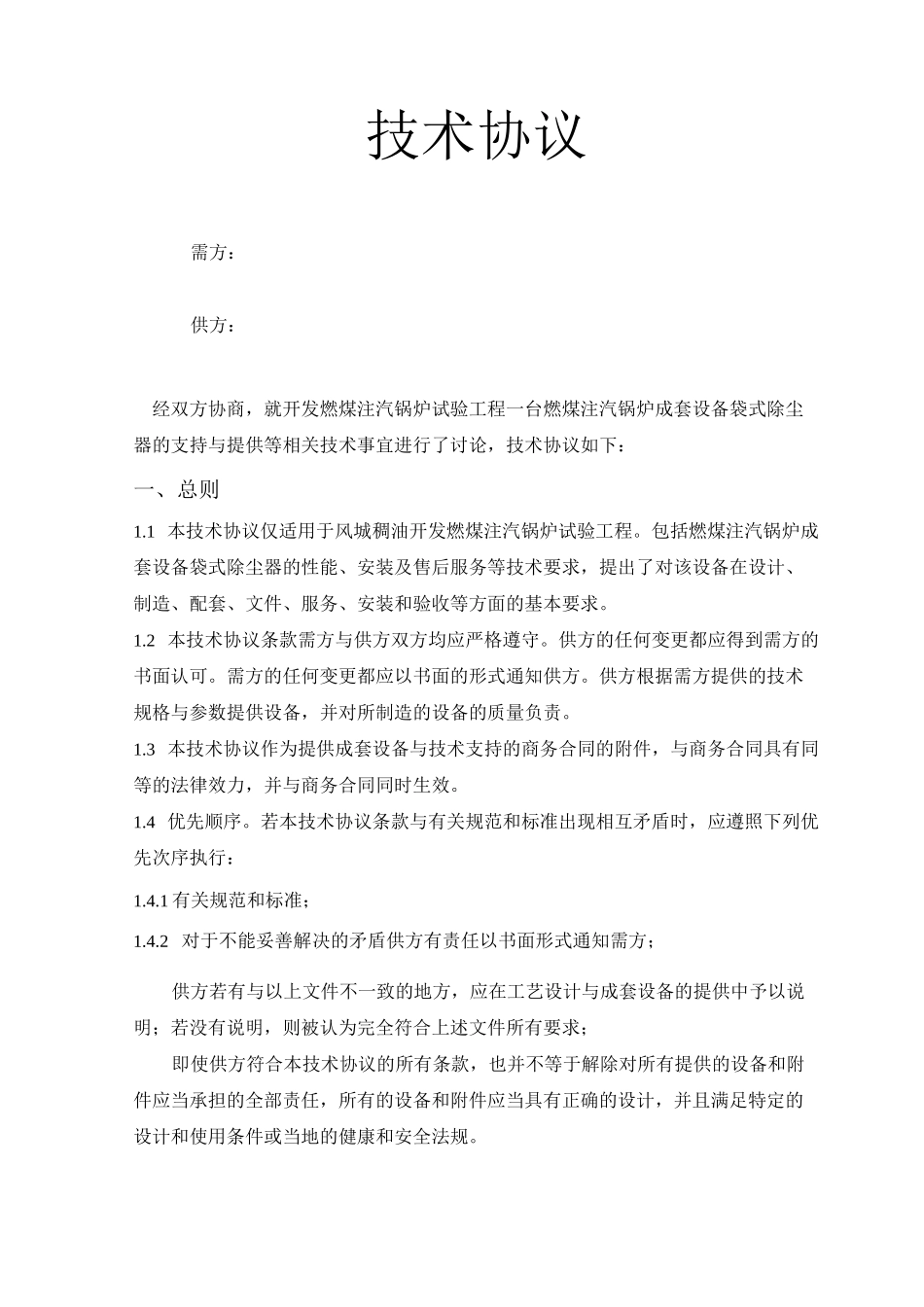

燃煤注汽锅炉成套设备袋式除尘器技术协议技术协议需方：供方：经双方协商，就开发燃煤注汽锅炉试验工程一台燃煤注汽锅炉成套设备袋式除尘器的支持与提供等相关技术事宜进行了讨论，技术协议如下：一、总则1.1本技术协议仅适用于风城稠油开发燃煤注汽锅炉试验工程。包括燃煤注汽锅炉成套设备袋式除尘器的性能、安装及售后服务等技术要求，提出了对该设备在设计、制造、配套、文件、服务、安装和验收等方面的基本要求。1.2本技术协议条款需方与供方双方均应严格遵守。供方的任何变更都应得到需方的书面认可。需方的任何变更都应以书面的形式通知供方。供方根据需方提供的技术规格与参数提供设备，并对所制造的设备的质量负责。1.3本技术协议作为提供成套设备与技术支持的商务合同的附件，与商务合同具有同等的法律效力，并与商务合同同时生效。1.4优先顺序。若本技术协议条款与有关规范和标准出现相互矛盾时，应遵照下列优先次序执行：1.4.1有关规范和标准；1.4.2对于不能妥善解决的矛盾供方有责任以书面形式通知需方；供方若有与以上文件不一致的地方，应在工艺设计与成套设备的提供中予以说明；若没有说明，则被认为完全符合上述文件所有要求；即使供方符合本技术协议的所有条款，也并不等于解除对所有提供的设备和附件应当承担的全部责任，所有的设备和附件应当具有正确的设计，并且满足特定的设计和使用条件或当地的健康和安全法规。二、袋式除尘器的型式、主要参数2.1袋式除尘器的型式袋式除尘器为长袋低压行喷吹脉冲清灰外滤式除尘器。净化锅炉排放烟气，使烟气含尘浓度降至30mg/Nm3以下。2.2袋式除尘器主要参数（不限于此）序号项目名称单位参数备注1数量台12处理风量m3/h2350003锅炉排烟温度°C1404滤袋允许连续正常使用温度°CW1605入口含尘浓度g/Nm3W306出口含尘浓度mg/Nm‘W307除尘器漏风率%<28设备阻力Pa<15009保证除尘效率%三99.9910过滤面积就11在线过滤风速m/min<0.9512离线过滤风速m/min/13滤袋数量条15滤袋寿命h三3000016滤袋材质进口，PPS17滤袋滤料单位重量g血三55018袋笼规格mm有机硅防腐处理19脉冲阀规格//进口20脉冲阀数量件21压缩空气品质要求C无油、无水、洁净空气22压缩空气耗量Nm‘/min2（平均）23清灰方式行喷吹，脉冲清灰24控制方式PLC集中控制25除尘灰斗数量个26仓室数个27保温层导热系数mmw/m.C100<0.06三、袋式除尘器设计条件3.1设计燃料设计煤种煤质为新疆当地烟煤，表1中所列煤种均可能在燃煤注汽锅炉中使用其低位发热值17000-25000kJ/kg,煤的粒度范围为WIOmm。表1燃煤注汽锅炉代表性煤质条件表产地煤矿名称全水份％灰份％扌车发份％全硫％发热量MJ/kg1#煤矿15.0013.8036.930.6621.71~25.182#煤矿23.807.7735.100.7819.53~24.918号井17.003.9347.470.2123.58~24.847号井16.8012.6546.310.2421.35~22.546号井19.0011.0040.000.5320.48~21.325号井15.0025.0045.000.5015.88~17.564号井18.0028.0041.000.4815.47~16.723号井15.0010.0041.000.8020.48~21.32九矿10.0038.0046.000.9010.87~12.54十矿9.0040.0048.000.8010.87~12.543矿6.4013.8248.850.2926.35~28.194矿23.409.2936.420.5419.72~24.335矿7.909.7650.790.1025.33~26.356矿8.8017.0549.350.7624.16~25.927矿20.206.8438.950.6521.69~26.183.2气象及地质条件设备现场气候干燥,降雨量稀少,属典型的半干燥内陆性气候。极端最高气温为42.9°C,极端最低气温为-35.9°C。气象数据见表2。表2气象资料名称单位数值气温最冷月平均C-14.1最热月平均C18.8极端最高C42.9极端最低C-35.9年平均C3.0供暖期及空调期>30r天数d/a5.1三5°C天数d/a209.4
