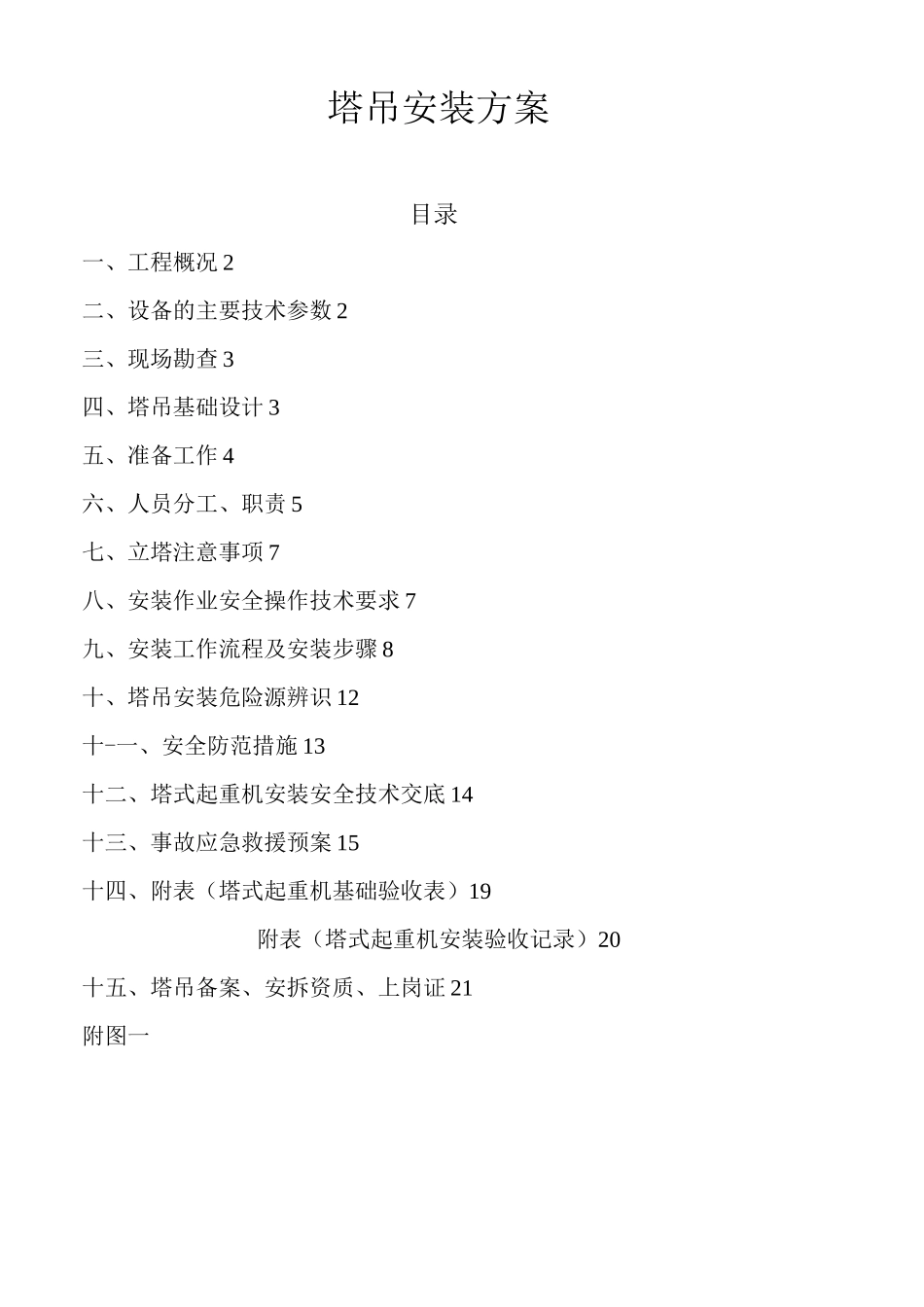

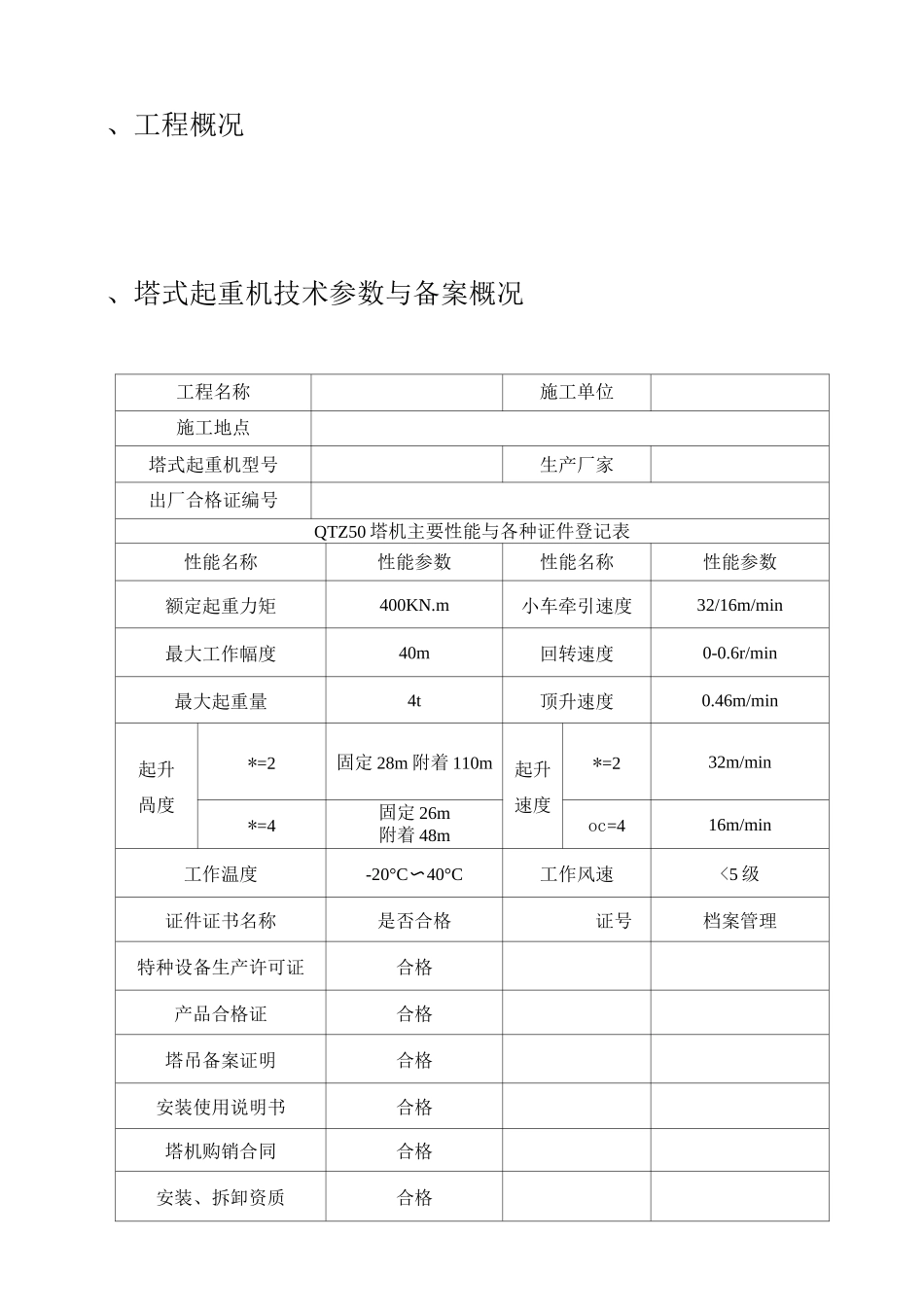

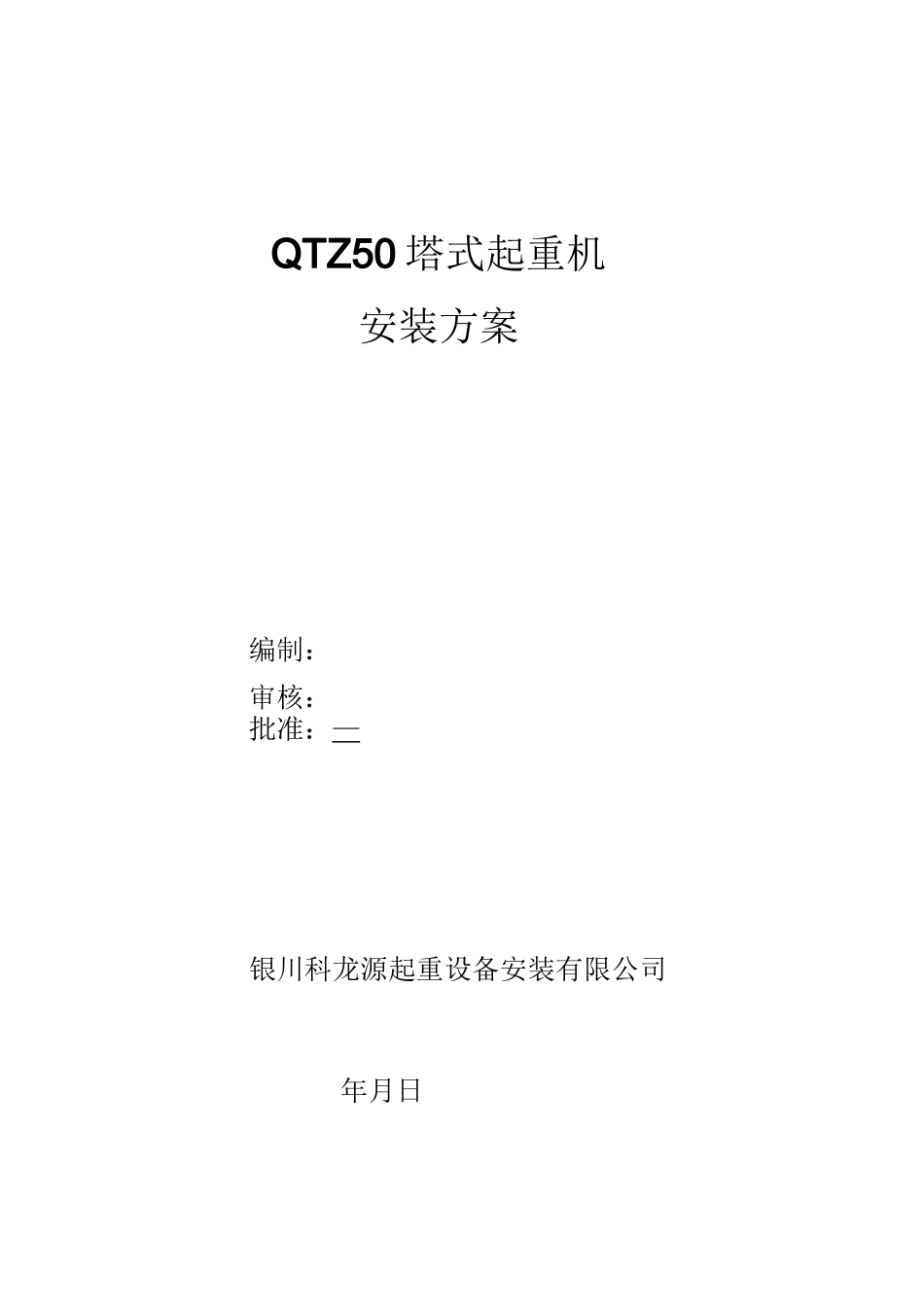

年月日QTZ50塔式起重机安装方案编制：审核：批准：—银川科龙源起重设备安装有限公司塔吊安装方案目录一、工程概况2二、设备的主要技术参数2三、现场勘查3四、塔吊基础设计3五、准备工作4六、人员分工、职责5七、立塔注意事项7八、安装作业安全操作技术要求7九、安装工作流程及安装步骤8十、塔吊安装危险源辨识12十-一、安全防范措施13十二、塔式起重机安装安全技术交底14十三、事故应急救援预案15十四、附表（塔式起重机基础验收表）19附表（塔式起重机安装验收记录）20十五、塔吊备案、安拆资质、上岗证21附图一、工程概况、塔式起重机技术参数与备案概况工程名称施工单位施工地点塔式起重机型号生产厂家出厂合格证编号QTZ50塔机主要性能与各种证件登记表性能名称性能参数性能名称性能参数额定起重力矩400KN.m小车牵引速度32/16m/min最大工作幅度40m回转速度0-0.6r/min最大起重量4t顶升速度0.46m/min起升咼度*=2固定28m附着110m起升速度*=232m/min*=4固定26m附着48moc=416m/min工作温度-20°C〜40°C工作风速<5级证件证书名称是否合格证号档案管理特种设备生产许可证合格产品合格证合格塔吊备案证明合格安装使用说明书合格塔机购销合同合格安装、拆卸资质合格三、现场勘查：1、勘查时间：年月日2、勘查结论(1)施工现场已平整，划定的作业区可以满足塔吊的堆放和安装时汽车吊的站位。(2)塔吊安装位置有利于吊装的最佳位置。(附平面布置图)。(3)塔吊回转半径内无高压线、变压器等障碍物。(4)工程竣工后可以拆卸退场。四、塔吊基础设计1、预埋螺栓固定基础采用整体钢筋混凝土基础，对基础的基本要求如下：(1)、混凝土强度等级C35，基础土质要求坚固牢实，且承压力不小于20t/m?(2)、混凝土基础的深度应大于1000mm；(3)、固定螺栓架上表面应校水平，平面度误差为1/500；(4)、每根地脚螺栓下部弯钩中横贯一根Q235A材质的©24圆钢，长度为1500mm,每根地脚螺栓可承受拉力应补小于11.5t；(5)、基础施工中，每根地脚螺栓应绑扎固定，严禁焊接固定。2、固定螺栓的安装固定螺栓的安装十分重要，请参考以下程序施工：(1)、将16只固定螺栓按图纸说明尺寸固定在基础钢筋里；(2)、根据施工要求，当钢筋捆扎到一定程度时，将装配好预埋螺栓放入钢筋网内；(3)、固定螺栓周围的钢筋数量不得减少和切断；(4)、主筋通过螺栓有困难时，允许主筋避让；(5)、吊起装配好的固定螺栓和预埋螺栓固定基节整体，浇注砼。在预埋螺栓固定基节的两个方向中心线上挂铅垂线，保证预埋后预埋螺栓固定基节中心线与水平面的垂直度W1.5/1000；(6)、固定螺栓周围混凝土充填率必须达到95%以上；(7)安装示意图见说明书。3、注意事项（1）16条预埋螺栓必须在一个水平面以内，规格材质必须符合说明书要求。（2）预埋螺栓只能使用一次，严禁再次利用。4、塔吊基础验收（1）基础四个支点中心与水平垂直度误差在1.5/1000以内。（2）项目部提供地耐力报告、基础混泥土强度试验报告，安装人员在安塔之前基础验收时收集以上两个报告归档（复印件也可），无以上两种报告的不予安装。（3）项目部在塔机运行之前在基础两侧各埋设一组地线，与固定支脚边缘焊接，接地电阻小于4欧姆。地线做法如下：用3根镀锌©33长1.5-1.8米钢管或角钢制作成，每5米一个间距垂直打到地下，用50X5的镀锌扁钢将三根钢管焊接连在一起，其中接地母线应与建筑物基础连接，然后将扁钢焊接在塔吊底架上。五、准备工作：安装设备、机械工作及仪器明细序号设备仪器名称型号数量1汽车吊25吨12千斤顶10吨23倒链10吨24万用表MF5025钳形电流表7-30216兆欧表ZCZ53型17水准仪DS318光学经纬仪J619安全带610安全帽611大绳2根30米12大锤12磅113铅丝8号20米14常用工具1套六、人员分工、职责1、安装人员分工安装地点及人员配置一览表工程名称施工单位施工地点安装日期年月日塔机安装人员情况姓名操作项目特种作业操作证证号备注陈振龙指挥宁A4队长张小红安拆宁A9技术负责人陈马平安拆宁A2安全质量检查负责人李勇安拆宁A9陈军汽车吊司机宁A0陈自达塔吊司机宁A62、岗位职责：（1）安装队长岗位责任制①负责塔机安装工程的全面管理，组织塔机现场的安装、协调工作。②对塔机安装...
