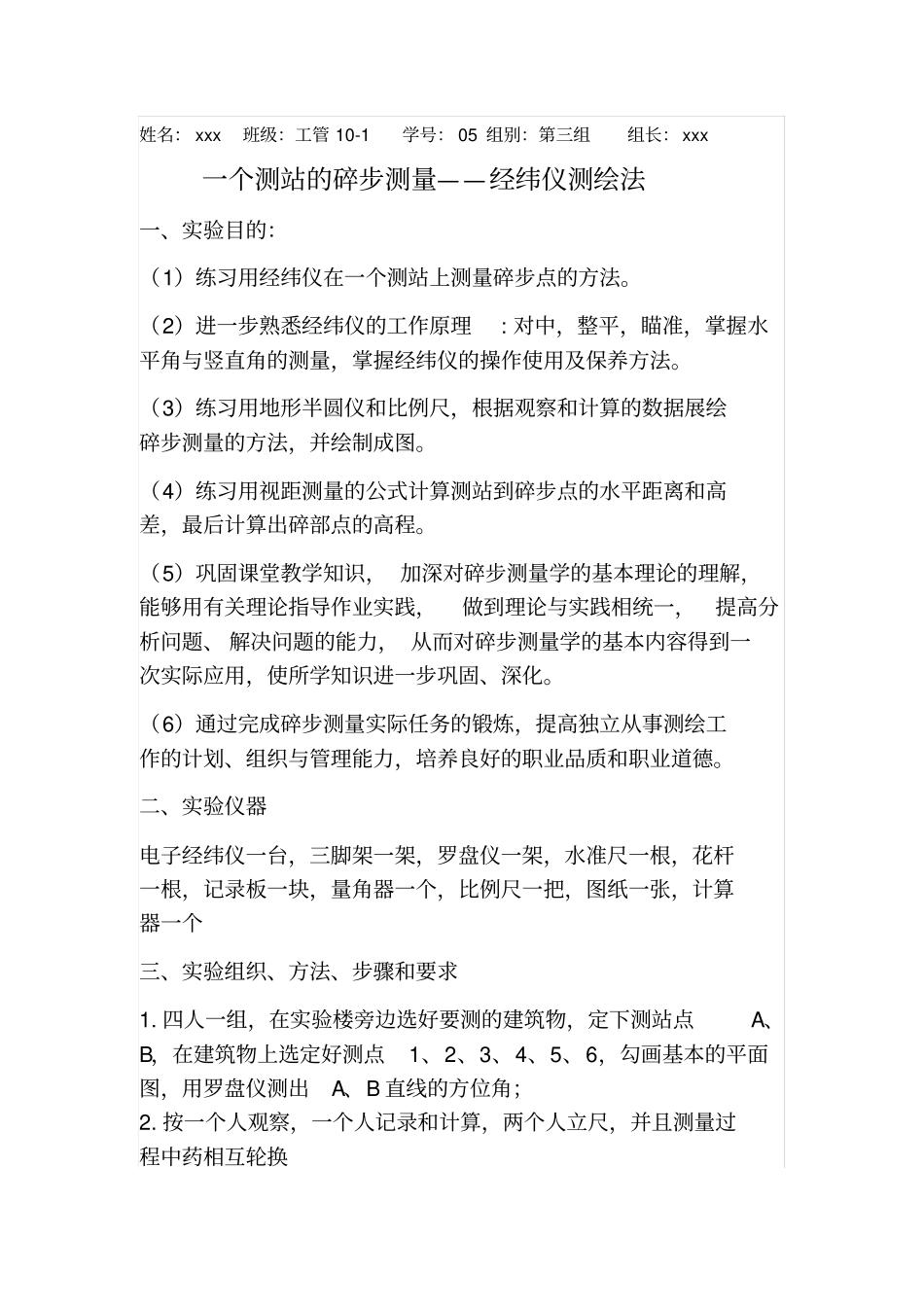

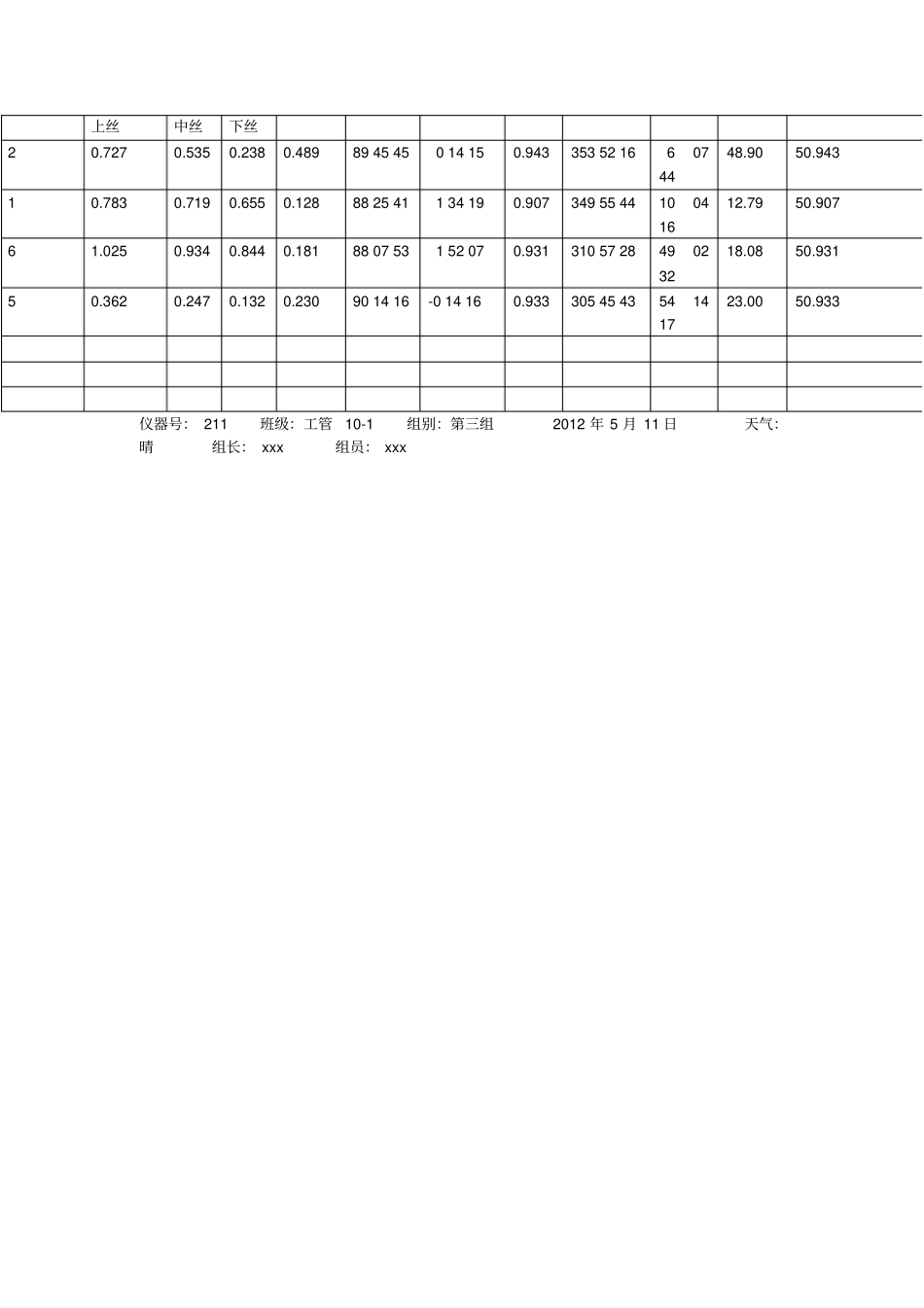

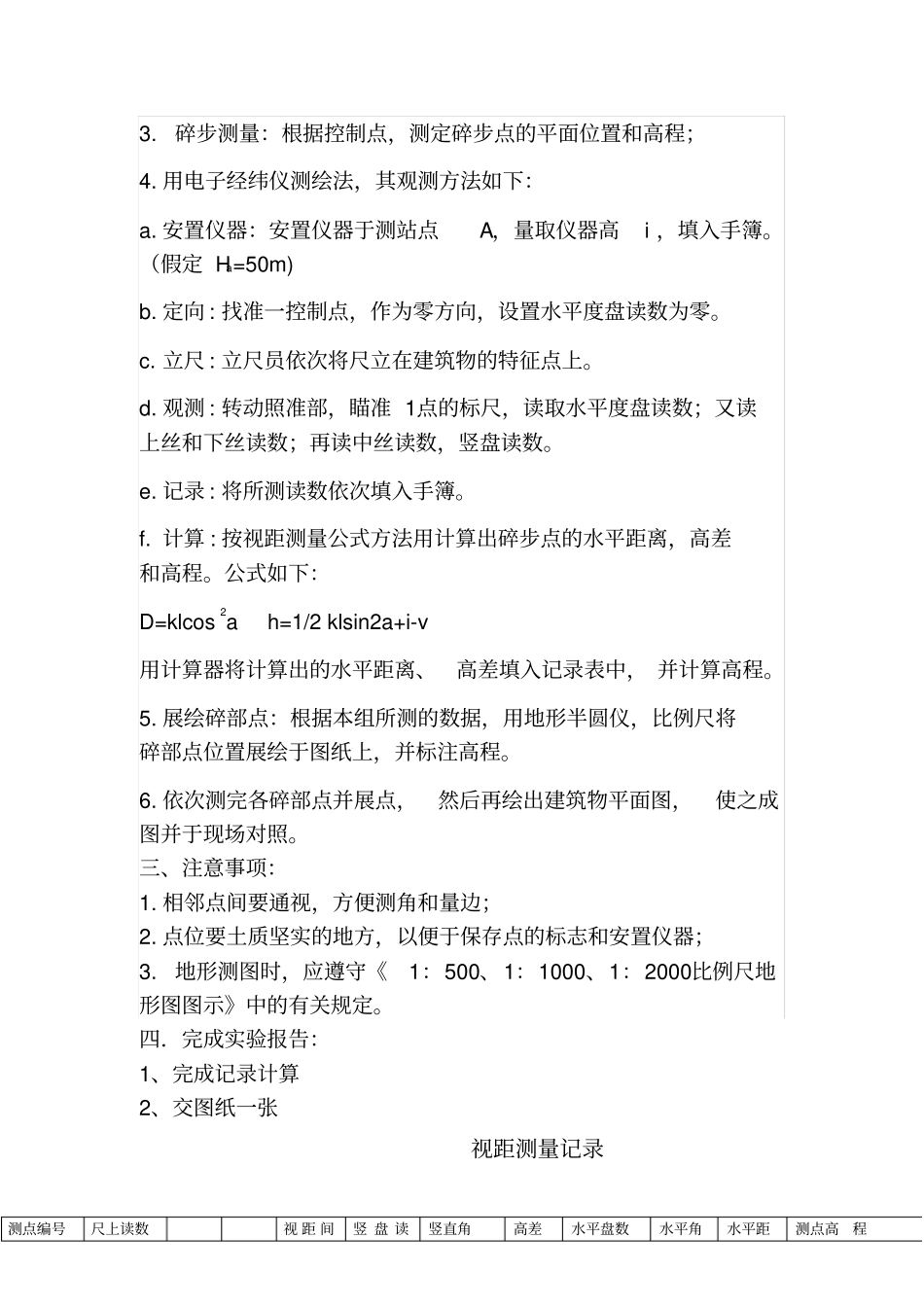

姓名：xxx班级：工管10-1学号：05组别：第三组组长：xxx一个测站的碎步测量——经纬仪测绘法一、实验目的：（1）练习用经纬仪在一个测站上测量碎步点的方法。（2）进一步熟悉经纬仪的工作原理:对中，整平，瞄准，掌握水平角与竖直角的测量，掌握经纬仪的操作使用及保养方法。（3）练习用地形半圆仪和比例尺，根据观察和计算的数据展绘碎步测量的方法，并绘制成图。（4）练习用视距测量的公式计算测站到碎步点的水平距离和高差，最后计算出碎部点的高程。（5）巩固课堂教学知识，加深对碎步测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对碎步测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。（6）通过完成碎步测量实际任务的锻炼，提高独立从事测绘工作的计划、组织与管理能力，培养良好的职业品质和职业道德。二、实验仪器电子经纬仪一台，三脚架一架，罗盘仪一架，水准尺一根，花杆一根，记录板一块，量角器一个，比例尺一把，图纸一张，计算器一个三、实验组织、方法、步骤和要求1.四人一组，在实验楼旁边选好要测的建筑物，定下测站点A、B，在建筑物上选定好测点1、2、3、4、5、6，勾画基本的平面图，用罗盘仪测出A、B直线的方位角；2.按一个人观察，一个人记录和计算，两个人立尺，并且测量过程中药相互轮换3.碎步测量：根据控制点，测定碎步点的平面位置和高程；4.用电子经纬仪测绘法，其观测方法如下：a.安置仪器：安置仪器于测站点A，量取仪器高i，填入手簿。（假定Ha=50m)b.定向:找准一控制点，作为零方向，设置水平度盘读数为零。c.立尺:立尺员依次将尺立在建筑物的特征点上。d.观测:转动照准部，瞄准1点的标尺，读取水平度盘读数；又读上丝和下丝读数；再读中丝读数，竖盘读数。e.记录:将所测读数依次填入手簿。f.计算:按视距测量公式方法用计算出碎步点的水平距离，高差和高程。公式如下：D=klcos2ah=1/2klsin2a+i-v用计算器将计算出的水平距离、高差填入记录表中，并计算高程。5.展绘碎部点：根据本组所测的数据，用地形半圆仪，比例尺将碎部点位置展绘于图纸上，并标注高程。6.依次测完各碎部点并展点，然后再绘出建筑物平面图，使之成图并于现场对照。三、注意事项：1.相邻点间要通视，方便测角和量边；2.点位要土质坚实的地方，以便于保存点的标志和安置仪器；3.地形测图时，应遵守《1：500、1：1000、1：2000比例尺地形图图示》中的有关规定。四．完成实验报告：1、完成记录计算2、交图纸一张视距测量记录测点编号尺上读数视距间竖盘读竖直角高差水平盘数水平角水平距测点高程仪器号：211班级：工管10-1组别：第三组2012年5月11日天气：晴组长：xxx组员：xxx上丝中丝下丝20.7270.5350.2380.489894545014150.94335352166074448.9050.94310.7830.7190.6550.128882541134190.907349554410041612.7950.90761.0250.9340.8440.181880753152070.931310572849023218.0850.93150.3620.2470.1320.230901416-014160.933305454354141723.0050.933
