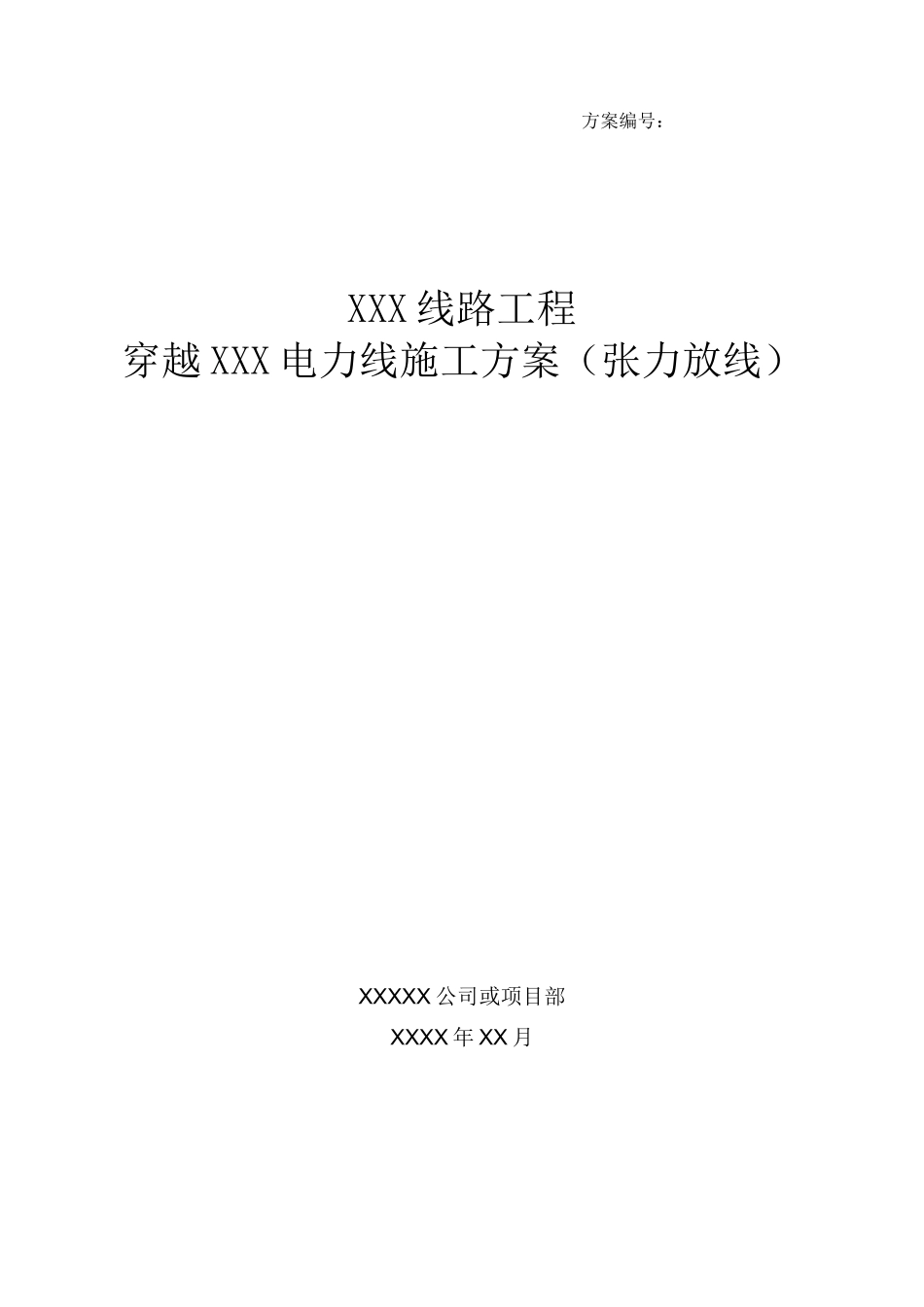

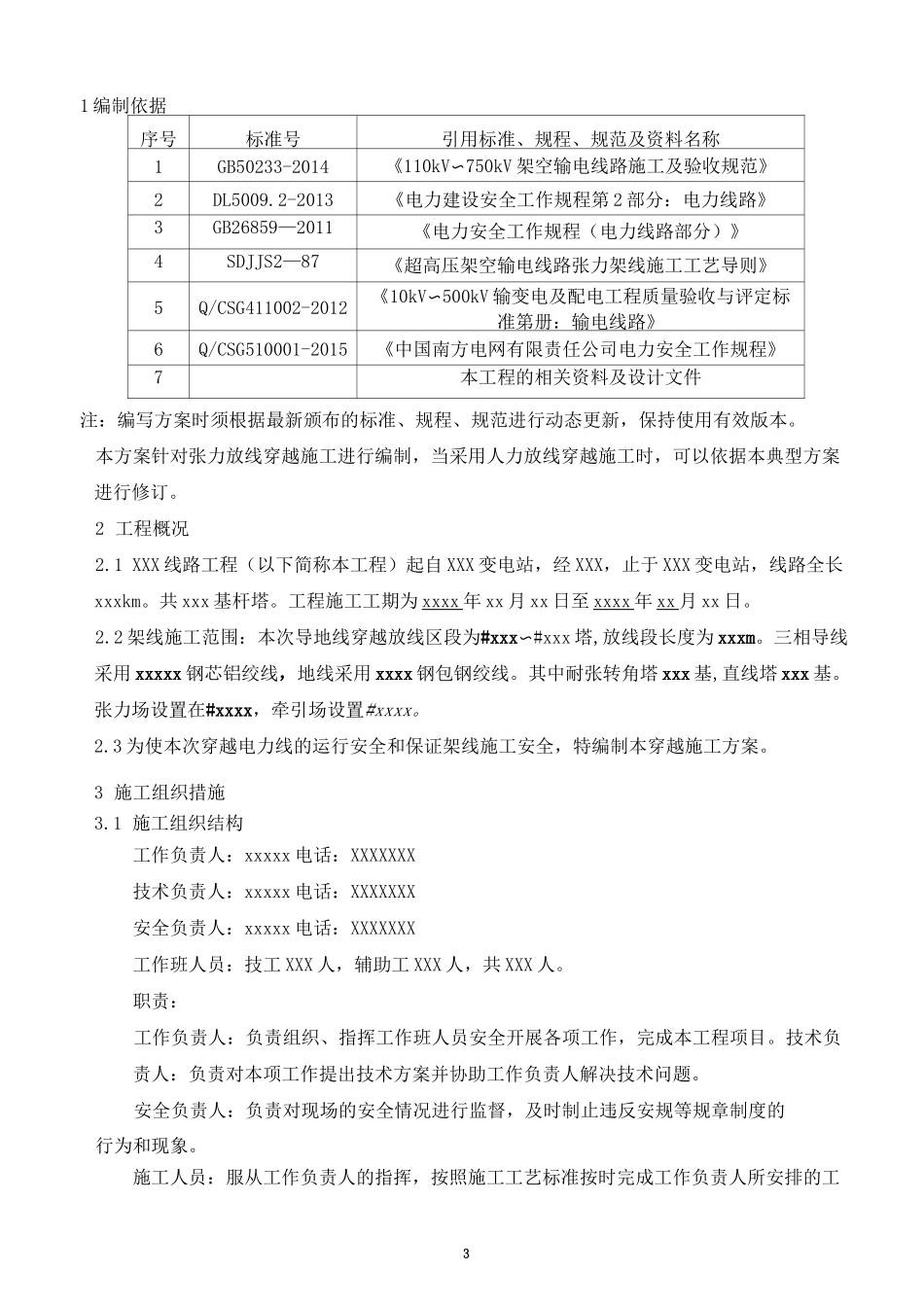

方案编号：XXX线路工程穿越XXX电力线施工方案（张力放线）XXXXX公司或项目部XXXX年XX月2施工方案签名页项目名称XXXXXX线路工程作业内容穿越XXXX电力线施工方案（张力放线）批准施工单位总工程师或专业副总工程师年月日审核施工单位技术部门主任或副主任年月日编写项目总工（技术负责人）年月日注1、方案应有施工单位技术部门组织本单位技术、安全、质里等部门的专业技术人员进行审核。2、下列情况可以可由项目技术员编制施工方案，经项目总工审核合格后，报项目经理批准：穿越挡两侧铁塔架线时都不上扬；铁塔在被穿越线路下方；交叉点之间的距离大于安全距离的1.5倍。31编制依据序号标准号引用标准、规程、规范及资料名称1GB50233-2014《110kV〜750kV架空输电线路施工及验收规范》2DL5009.2-2013《电力建设安全工作规程第2部分：电力线路》3GB26859—2011《电力安全工作规程（电力线路部分）》4SDJJS2—87《超高压架空输电线路张力架线施工工艺导则》5Q/CSG411002-2012《10kV〜500kV输变电及配电工程质量验收与评定标准第册：输电线路》6Q/CSG510001-2015《中国南方电网有限责任公司电力安全工作规程》7本工程的相关资料及设计文件注：编写方案时须根据最新颁布的标准、规程、规范进行动态更新，保持使用有效版本。本方案针对张力放线穿越施工进行编制，当采用人力放线穿越施工时，可以依据本典型方案进行修订。2工程概况2.1XXX线路工程（以下简称本工程）起自XXX变电站，经XXX，止于XXX变电站，线路全长xxxkm。共xxx基杆塔。工程施工工期为xxxx年xx月xx日至xxxx年xx月xx日。2.2架线施工范围：本次导地线穿越放线区段为#xxx〜#xxx塔,放线段长度为xxxm。三相导线采用xxxxx钢芯铝绞线，地线采用xxxx钢包钢绞线。其中耐张转角塔xxx基,直线塔xxx基。张力场设置在#xxxx，牵引场设置#xxxx。2.3为使本次穿越电力线的运行安全和保证架线施工安全，特编制本穿越施工方案。3施工组织措施3.1施工组织结构工作负责人：xxxxx电话：XXXXXXX技术负责人：xxxxx电话：XXXXXXX安全负责人：xxxxx电话：XXXXXXX工作班人员：技工XXX人，辅助工XXX人，共XXX人。职责：工作负责人：负责组织、指挥工作班人员安全开展各项工作，完成本工程项目。技术负责人：负责对本项工作提出技术方案并协助工作负责人解决技术问题。安全负责人：负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。施工人员：服从工作负责人的指挥，按照施工工艺标准按时完成工作负责人所安排的工4作。4施工技术措施4.1保证安全的技术措施4.1.1放线施工前，应对被穿越电力线的高程进行核对，并对将要架设地线的设计高程进行核对，确认满足安全距离，方可放线施工。4.1.2当穿越档两侧导地线挂点比穿越点导线高或导地线有可能上扬触碰上方穿越线路时，计算控制张力，根据上扬力情况采取防止上扬措施，并在穿越施工时应对XXX线退出自动重合闸后进行架线施工。4.1.3清理穿越档内的放线通道，排除影响放线的树木及障碍物。4.1.4降低穿越档两侧的放线滑车高度。4.2施工步骤及方法4.2.1施工前准备4.2.1.1向运行部门进行方案报备，视情况办理退出自动重合闸手续。邀请运行单位有关人员到现场监督指导。4.2.1.2将施工方案对所有施工人员进行安全技术交底。4.2.1.3对有上扬的各级绳索或导地线落实防止上扬措施。4.2.2施工方法工作负责人得到施工许可指令后，方可进行各级引绳及导地线展放施工。4.2.2.1各级引绳及导地线展放的控制要求(1)该穿越档的两侧放线滑车应使用金属放线滑车，牵张机出口应装接地滑车。(2)各级引绳及导地线展放施工过程中，要设专人在档内进行护线，监视绳索或导地线展放情况。(3)导地线张力放线时，#xxx〜#xxx穿越档必须安排人员监测放线弛度的变化情况，随时把导地线、光缆与穿越xxxx线的净空距离数值报告放线各负责人。要尽量放松导地线、光缆的张力，控制放线过程导地线对xxxxx线导线距离大于xxxm。当放线弛度突然升高，接近设计弛度值时，监测人应通知放线各负责人，停止牵引，查明原因，严禁盲目牵引。(4)未经施工负责人同意不允许进行导地线、光缆升空。需要升空时，塔上必须有监测人，监视弛度变...
