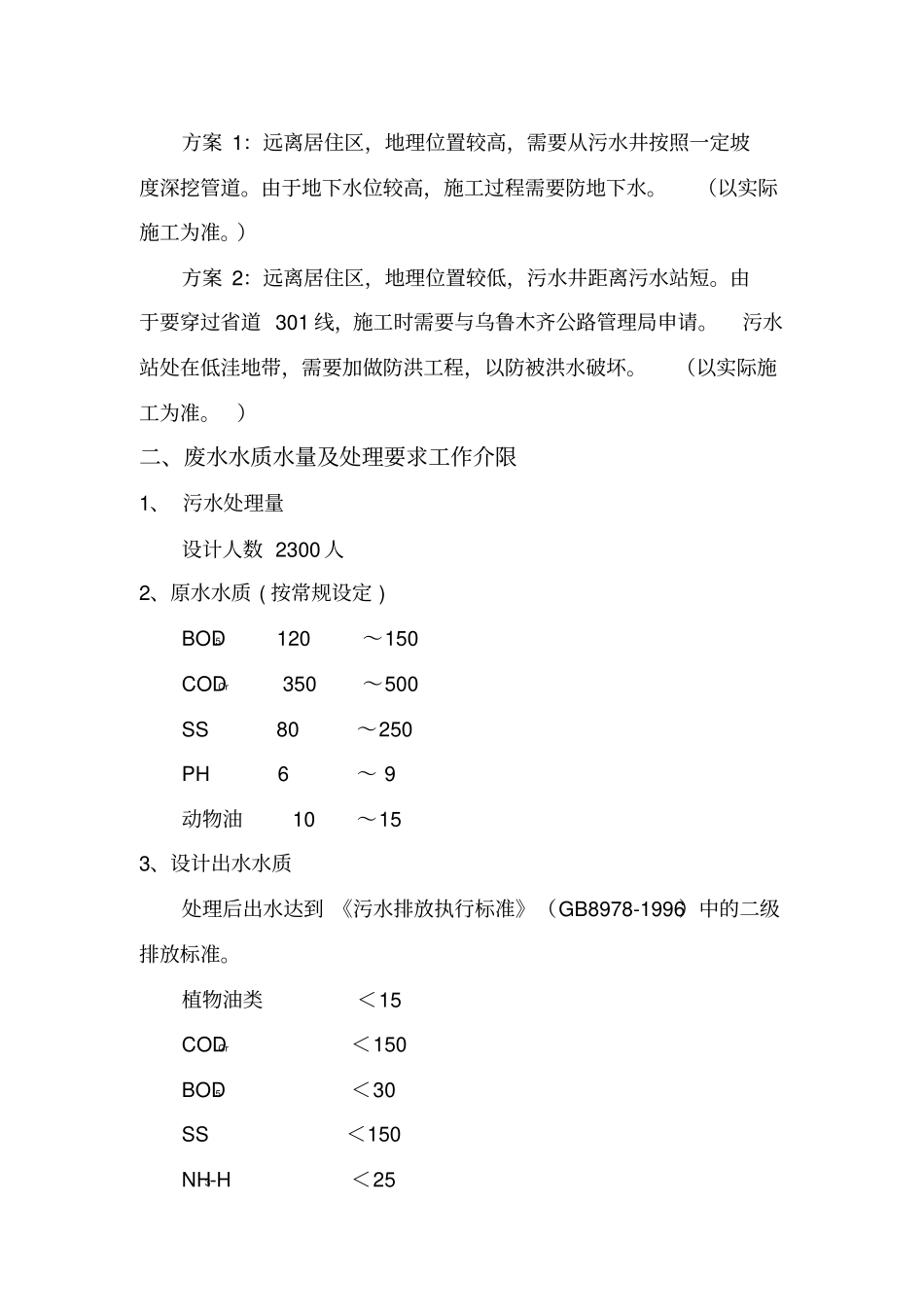

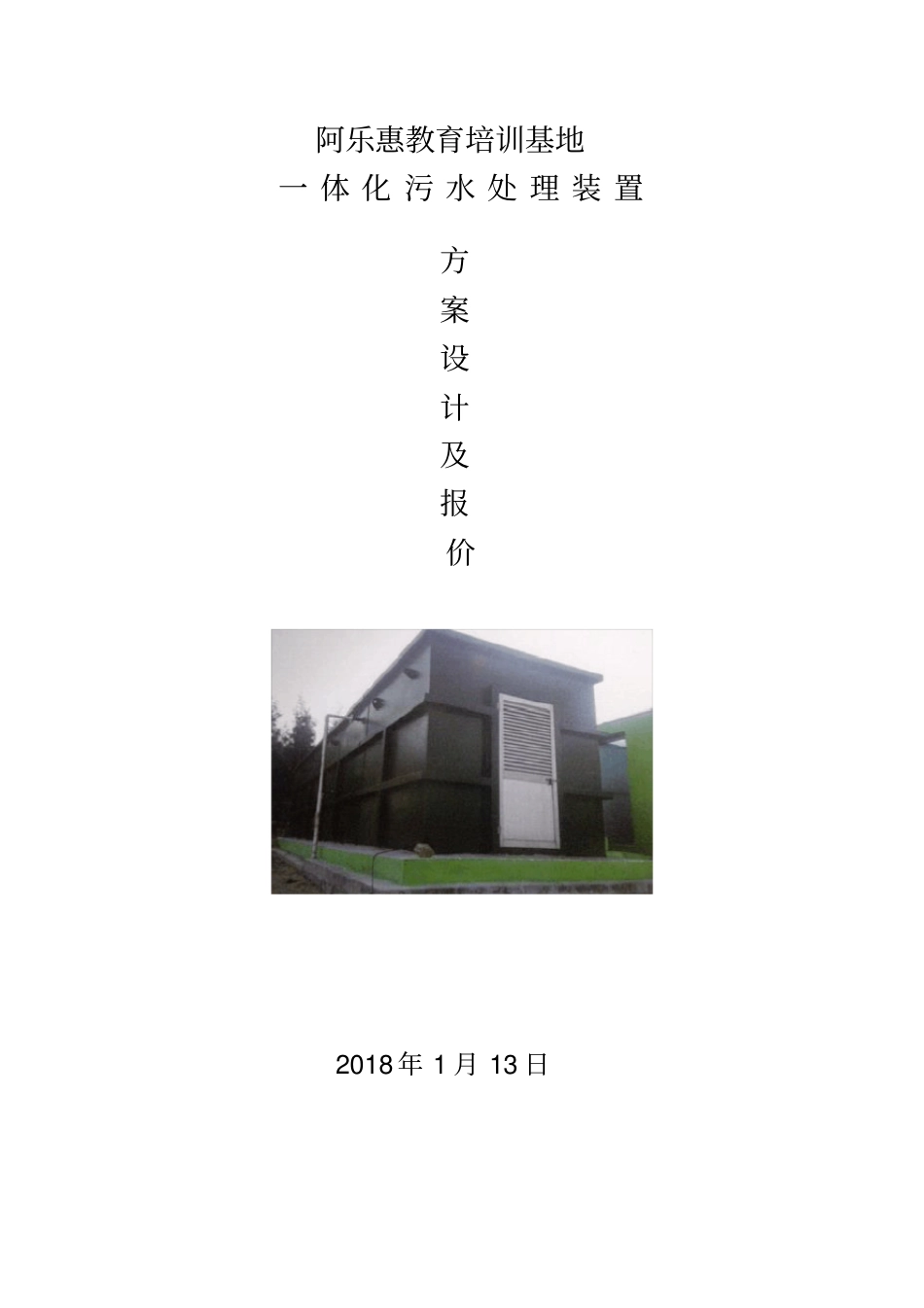

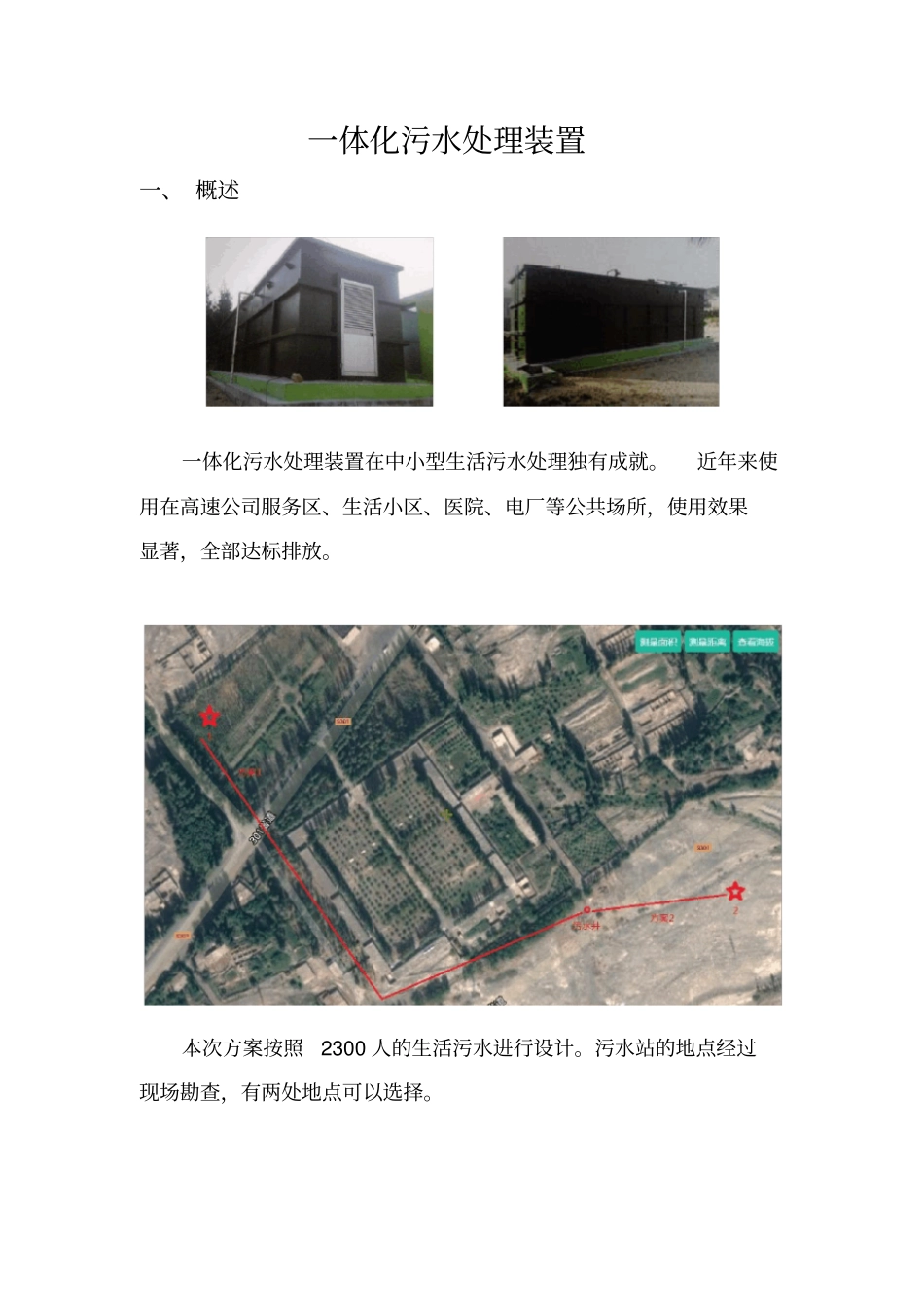

阿乐惠教育培训基地一体化污水处理装置方案设计及报价2018年1月13日一体化污水处理装置一、概述一体化污水处理装置在中小型生活污水处理独有成就。近年来使用在高速公司服务区、生活小区、医院、电厂等公共场所，使用效果显著，全部达标排放。本次方案按照2300人的生活污水进行设计。污水站的地点经过现场勘查，有两处地点可以选择。方案1：远离居住区，地理位置较高，需要从污水井按照一定坡度深挖管道。由于地下水位较高，施工过程需要防地下水。（以实际施工为准。）方案2：远离居住区，地理位置较低，污水井距离污水站短。由于要穿过省道301线，施工时需要与乌鲁木齐公路管理局申请。污水站处在低洼地带，需要加做防洪工程，以防被洪水破坏。（以实际施工为准。）二、废水水质水量及处理要求工作介限1、污水处理量设计人数2300人2、原水水质(按常规设定)BOD5120～150CODCr350～500SS80～250PH6～9动物油10～153、设计出水水质处理后出水达到《污水排放执行标准》（GB8978-1996）中的二级排放标准。植物油类＜15CODCr＜150BOD5＜30SS＜150NH3-H＜254、工作介限从收集池进水口到一体化水处理设备（达标排放）的出水口止。三、工艺流程1、工艺流程原理及说明整体式生活污水处理装置主要用来处理低浓度的有机废水，为减少占地面积，要求设备的体积小，在工艺流程的设计上的好氧处理作为主要处理单元，反应器设计上选用体积小的高效反应器。本方案采用厌氧和氧化两相的交替操作达到处理目的工艺，简称A/O法。生活污水属于低浓度的有机废水，其可生化性好而且各种营养元素比较全，同时受重金属离子污染的可能性比较小，为了减少设备总体体积，综合化粪池一般不包含在一体化的设备中。综合化粪池起调节水量作用，综合化粪池的有效停留时间一般为3~6小时。生化反应池采用接触氧化池，厌氧池停留1~2小时，氧化池停留8~10小时。填料采用无堵塞型、易结膜、高比面积（25㎡/v3）的填料。在接触氧化过程中采用三级接触氧化即能确保废水的排放，可有效地节省能源。二沉池为竖流式结构，上升流速为0.3~0.4mm/s，沉降下来的污泥输送到污泥池。污泥池用来消化污泥，污泥池上清液输送至生化反应池部分，进行再处理。污泥池消化后的剩余污泥很少，一般1~2年清理一次，清理方法可用吸粪车从检查孔伸入污泥池底部进行抽吸，由二沉池排出的上清液进入消毒池消毒处理后排放。按规范考虑消毒池接触时间大于30min。整体式生活污水处理设备一般有如下优点：1、占地面积小。2、净化程度高，整套系统污泥产生量低。3、自动化程度高，能耗低，管理方便，不需要专人管理。4、产生的噪音低，异味少，对周围的环境影响小。2、工艺流程图生活污水污泥回流污泥消化池3、构筑物（1）综合化粪池综合化粪池在设备外，起到调节水质水量的目的，池材质为砖混结构，上面有池盖，设检查孔一个500mm×500mm×600mm。综合化粪池的详细尺寸见结构参数表。（2）A/O池生物接触氧化池，A/O二段联合法。该生物接触氧化工艺是介于活性污泥法的一种，且兼有生物滤池两者兼优的生物膜法。A/O法处理技术，其特点是利用厌氧和氧化两相交替，A池停留1~2小时，而大部分有机物已均在A池被微生物吸附，剩余BOD和吸附在微生物体内的有机物在O池内被氧化分解。COD脱除率大于80%，采用A/O法工艺运行稳定可靠，耐冲击负荷便于管理，无污泥膨胀现象，A池有效容积10m3，停留1~2小时，O池有效容积为40m3，停留6~8小时，气水比为20:1，设计COD去除率80%。采用SNP无剩余污泥悬浮型生物填料作为生物载体，生物量大，易挂膜、不堵塞、不结球，使用寿命可达15年以上，同时可脱氮除综合化粪池（调节池）厌氧池(A池)接触氧化池（O池）沉淀池接触消毒池排放磷。曝气方式为风机曝气。（3）二沉池采用混凝沉淀，添加液体絮凝剂，通过滴流方式添加，截流阀有效控制剂量每隔10天添加一次。生化后的污水流到二沉池，二沉池为竖流式沉淀池，上升流速为0.3～0.4mm/s，通过添加絮凝剂增大沉淀效果。排泥采用空气提升至污泥池。（4）接触消毒池主要是杀死绝大多数病原微生物，防止水致传染病危害。消毒必须保证足够的消毒停留时间。停留时间大于半小时，消毒后出水...
