无线通信模块中的EMC电磁兼容问题培训(2024年专题)VIP免费

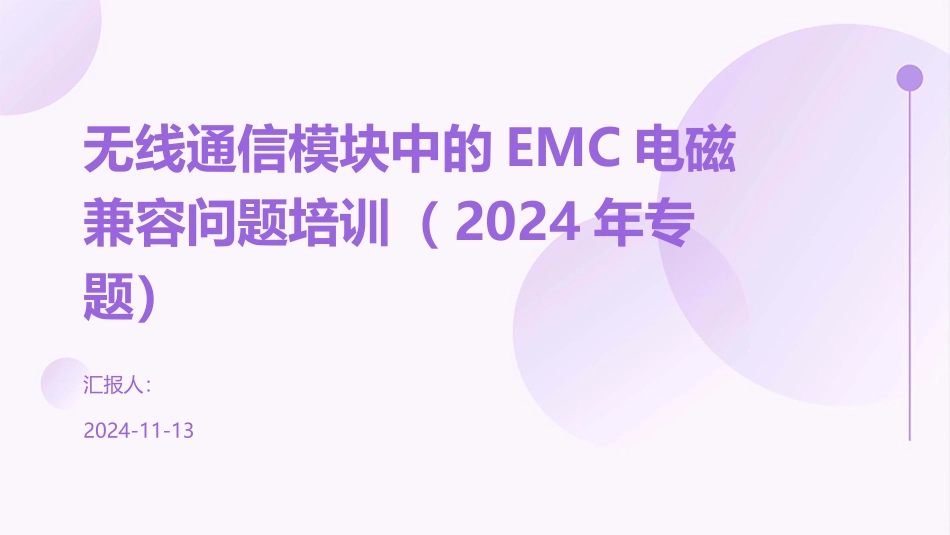

无线通信模块中的EMC电磁兼容问题培训(2024年专题)_第1页
1/33

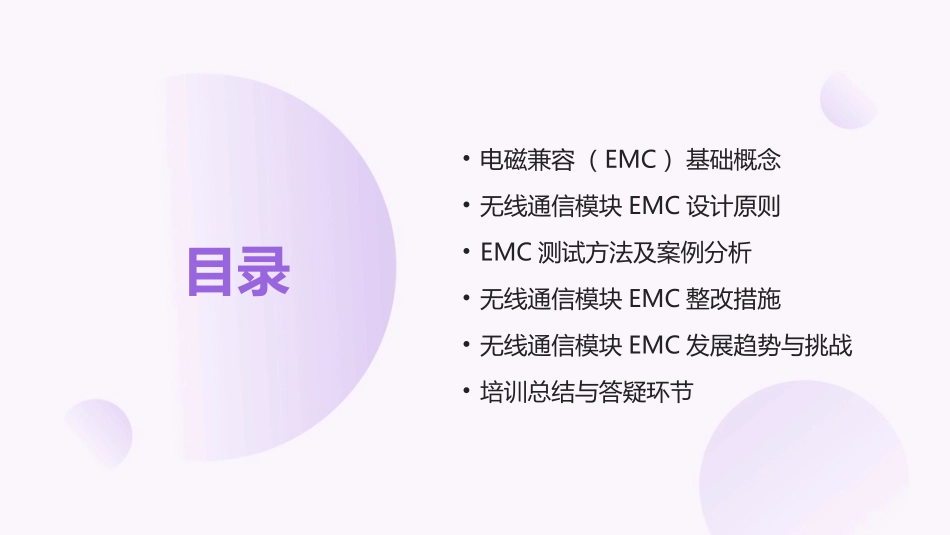

无线通信模块中的EMC电磁兼容问题培训(2024年专题)_第2页
2/33

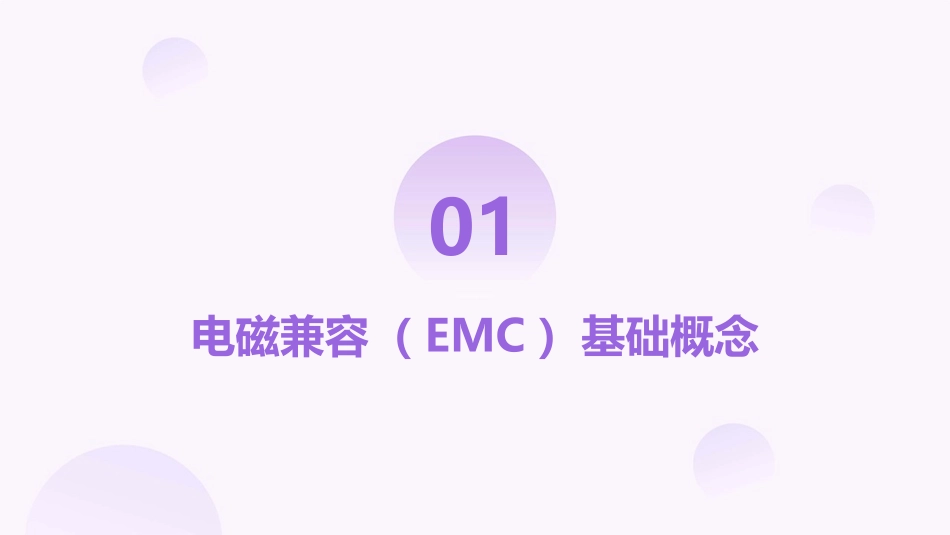

无线通信模块中的EMC电磁兼容问题培训(2024年专题)_第3页
3/33
无线通信模块中的EMC电磁兼容问题培训(2024年专题)汇报人:2024-11-13目录•电磁兼容(EMC)基础概念•无线通信模块EMC设计原则•EMC测试方法及案例分析•无线通信模块EMC整改措施•无线通信模块EMC发展趋势与挑战•培训总结与答疑环节01电磁兼容(EMC)基础概念EMC定义电磁兼容(ElectromagneticCompatibility,简称EMC)是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。重要性随着电子技术的飞速发展,电子设备种类和数量不断增加,电磁环境日益复杂,EMC问题已成为影响产品质量和可靠性的重要因素。EMC定义及重要性电磁干扰(ElectromagneticInterference,简称EMI)是指任何可能引起装置、设备或系统性能降低或对有生命或无生命物质产生损害作用的电磁现象。EMI可分为传导干扰和辐射干扰。EMI定义及分类电磁抗扰度(ElectromagneticSusceptibility,简称EMS)是指设备或系统对电磁干扰的抵抗能力。EMS测试是评估设备在特定电磁干扰条件下的性能表现。EMS定义及测试电磁干扰(EMI)与电磁抗扰度(EMS)法规与标准简介国内法规与标准我国也制定了相应的EMC法规和标准,如GB/T17626系列、GB9254等,以适应国内电子设备和系统的EMC需求。国际法规与标准国际电工委员会(IEC)和国际标准化组织(ISO)等制定了一系列关于EMC的法规和标准,如IEC61000系列、CISPR系列等。无线通信模块中EMC挑战高频信号干扰无线通信模块工作时产生的高频信号可能对其他电子设备造成干扰,影响其正常运行。敏感电路保护无线通信模块中的敏感电路容易受到外界电磁干扰的影响,需要采取有效的保护措施。法规遵从性无线通信模块必须符合相关法规和标准的要求,否则可能面临市场准入问题。设计优化需求为了提高无线通信模块的EMC性能,需要在设计阶段充分考虑EMC问题,进行优化设计。02无线通信模块EMC设计原则接地设计确保设备良好接地,降低电磁干扰(EMI)的影响,提高设备稳定性。搭接技术通过搭接实现不同金属部件间的低阻抗连接,减少电位差引起的电磁干扰。接地电阻要求控制接地电阻在合理范围内,以保证接地效果的有效性。搭接电阻测量定期测量搭接电阻,确保其符合设计要求,维持良好的电磁兼容性。接地与搭接技术根据无线通信模块的工作频率和干扰特性,选择合适的滤波器进行干扰抑制。设计合理的滤波电路,实现对特定频率干扰的有效滤除。采用差模抑制、共模抑制等技术手段,降低电磁干扰的产生和传播。对滤波器的性能进行定期测试,确保其滤波效果满足设计要求。滤波与抑制措施滤波器选择滤波电路设计抑制技术滤波器性能测试布局与布线策略布局原则按照功能模块进行合理布局,减少不同模块间的相互干扰。布线规范遵循布线规范,确保信号线、电源线等走线合理、有序。敏感电路保护对敏感电路进行特殊保护,降低其受外界干扰的风险。布线层设置合理设置布线层,提高布线密度,同时减少电磁干扰的产生。选用具有高导电性能的材料作为屏蔽体,提高屏蔽效果。屏蔽材料选择屏蔽与隔离方法设计合理的屏蔽结构,确保屏蔽体的连续性和完整性。屏蔽结构设计采用物理隔离、电气隔离等方法,减少不同部分间的电磁干扰。隔离措施对屏蔽体的屏蔽效能进行定期测试,确保其满足设计要求。屏蔽效能测试03EMC测试方法及案例分析辐射发射(RE)测试及案例测试方法在暗室或开阔场地,通过接收天线和测量仪器捕捉无线通信模块发射的电磁波,分析其频率、幅度等参数。案例分析某型无线通信模块在RE测试中,发现在特定频率下辐射发射超标。经排查,原因为模块内部电路设计不合理,导致高频信号泄漏。改进方案包括优化电路布局、增加滤波器等措施。测试目的检测无线通信模块在工作时产生的电磁辐射是否超标,以避免对其他电子设备造成干扰。030201测试目的检测无线通信模块通过电源线、信号线等传导途径产生的电磁干扰是否超标。测试方法在标准测试环境下,通过连接无线通信模块的电源线和信号线至测量仪器,分析其传导发射的电磁波强度。案例分析一款无线通信模块在CE测试中未通过,发现电源线上的传导发射超标。经分析,原因为电源电路设计不当,导致开关电源产生...
