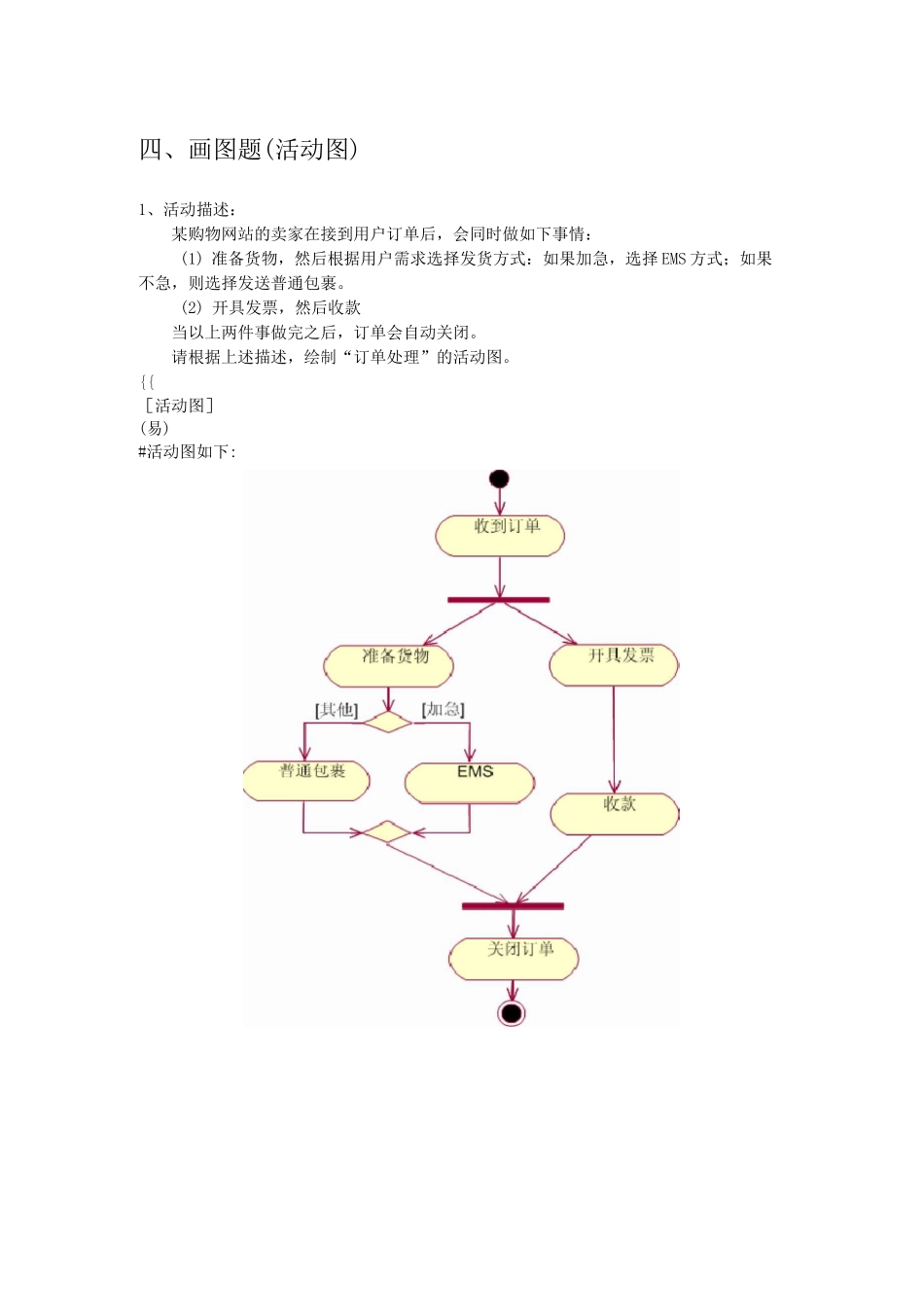

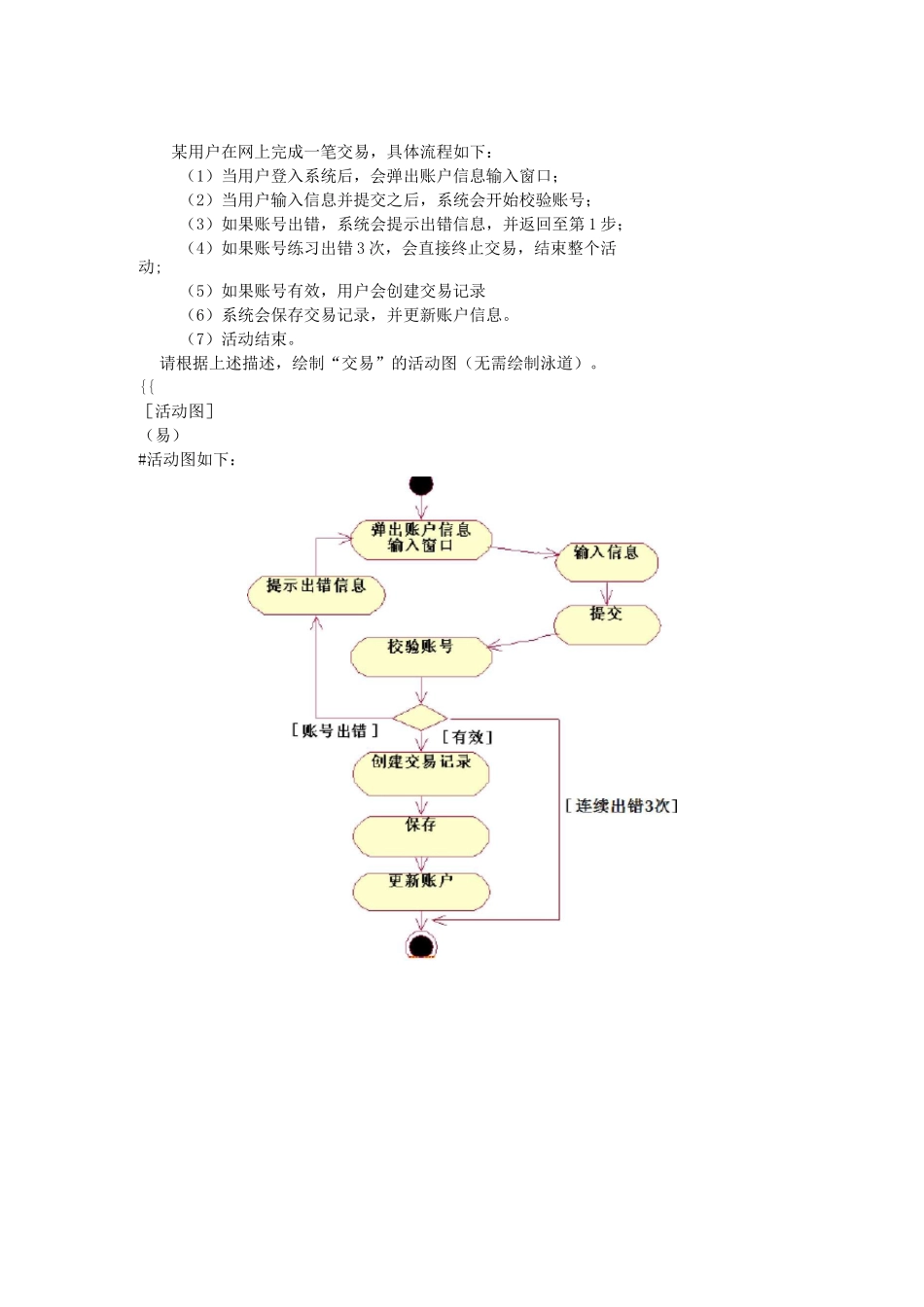

四、画图题(活动图)1、活动描述：某购物网站的卖家在接到用户订单后，会同时做如下事情：(1)准备货物，然后根据用户需求选择发货方式：如果加急，选择EMS方式；如果不急，则选择发送普通包裹。(2)开具发票，然后收款当以上两件事做完之后，订单会自动关闭。请根据上述描述，绘制“订单处理”的活动图。{{［活动图］(易)#活动图如下:2、活动描述：某用户在网上完成一笔交易，具体流程如下：（1）当用户登入系统后，会弹出账户信息输入窗口；（2）当用户输入信息并提交之后，系统会开始校验账号；（3）如果账号出错，系统会提示出错信息，并返回至第1步；（4）如果账号练习出错3次，会直接终止交易，结束整个活动;（5）如果账号有效，用户会创建交易记录（6）系统会保存交易记录，并更新账户信息。（7）活动结束。请根据上述描述，绘制“交易”的活动图（无需绘制泳道）。{{［活动图］（易）#活动图如下：4、活动描述：3、活动描述:客户可在某网站购物，具体流程如下：（1）客户在网站下订单；（2）客户选择支付方式，然后系统负责收款；（3）在第2步中，如果用户取消订单或超时，则订单会取消；（4）在客户进行第2步操作时，系统会生成送货单；（5）当系统收款成功，且生成送货单之后，供货商开始送货；（6）供货商每次送货结束后，都会修改对应商品的订单项状态，然后通知系统；（7）系统得到通知后判断订单上所有商品是否已经送货完成，如果已完成，则订单完成；否则，则通知供应商继续送货。请根据上述描述，绘制“客户购物”的活动图，该活动图中包含三个泳道：客户、系统和供应商。{{［活动图］（易）3、活动描述：4、活动描述：5、活动描述：系统管理员是参与者，其在查看修改员工信息的活动中，共有4个用例：1•登录：要进入系统，首先要登录。2.查询员工信息：进入系统后可以选择查询不同员工的信息。3•修改员工信息：需要修改某些员工的部分信息，然后保存。4•注销：系统保存员工信息后，管理员可以退出系统。根据上述描述，建立一个标识泳道的活动图（系统管理员和员工管理系统）。{{［活动图］（难）#活动图如下:6、活动描述：7、活动描述：8、活动描述：根据下述描述，建立一个标识泳道的活动图（客户来电系统）。“客户来电”用例：客户可以向客服人员拨打电话，如果电话未拨通，则活动结束；如果拨通电话，客服人员会首先查询客户信息，如果未查询到该客户，则向系统添加该客户的信息；如果查询到该客户，则会判断客户的咨询类型。咨询类型有三种：“咨询”、“报修”和“投诉”。如果是咨询类型，则先判断是否能解答问题，如果能则直接处理，否则由维护人员跟进；如果是保修类型，则转入故障申报；如果是投诉类型，则转入投诉处理。无论哪种类型的咨询完毕后，都需要填写处理结果表，然后活动才能结束。{{［活动图］（难）#活动图如下:9、活动描述：根据下述描述，建立一个标识泳道的活动图（注册）
