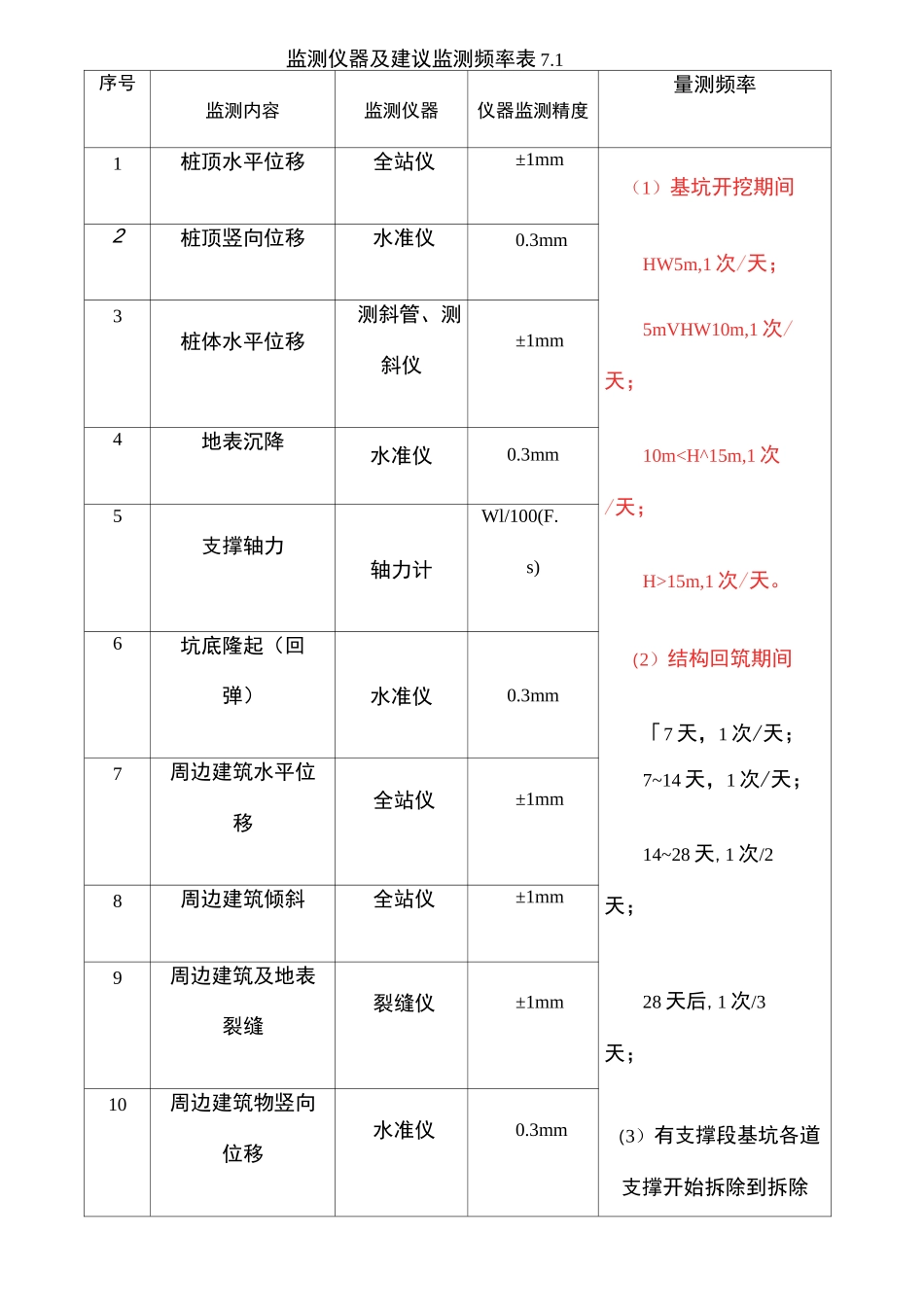

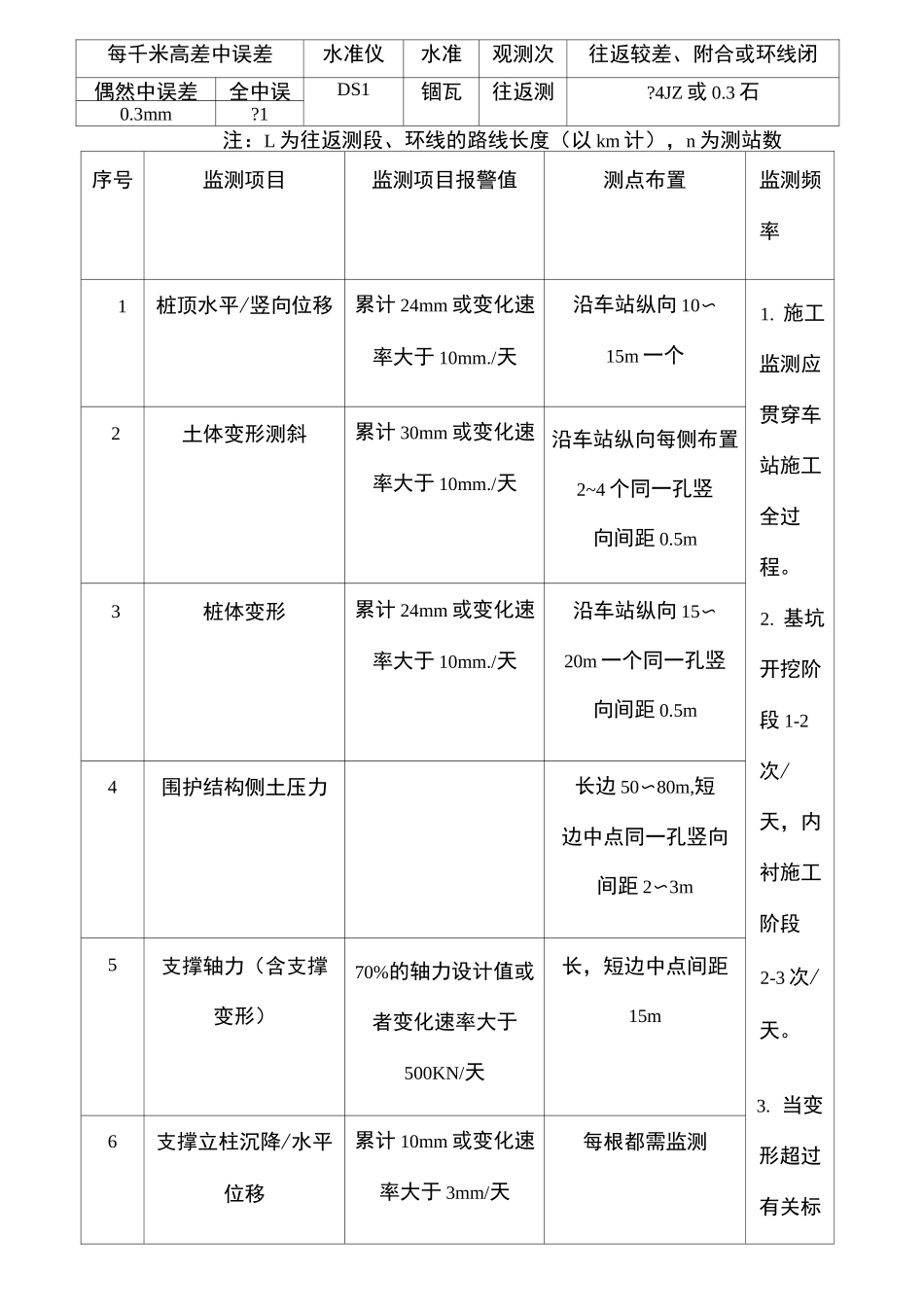

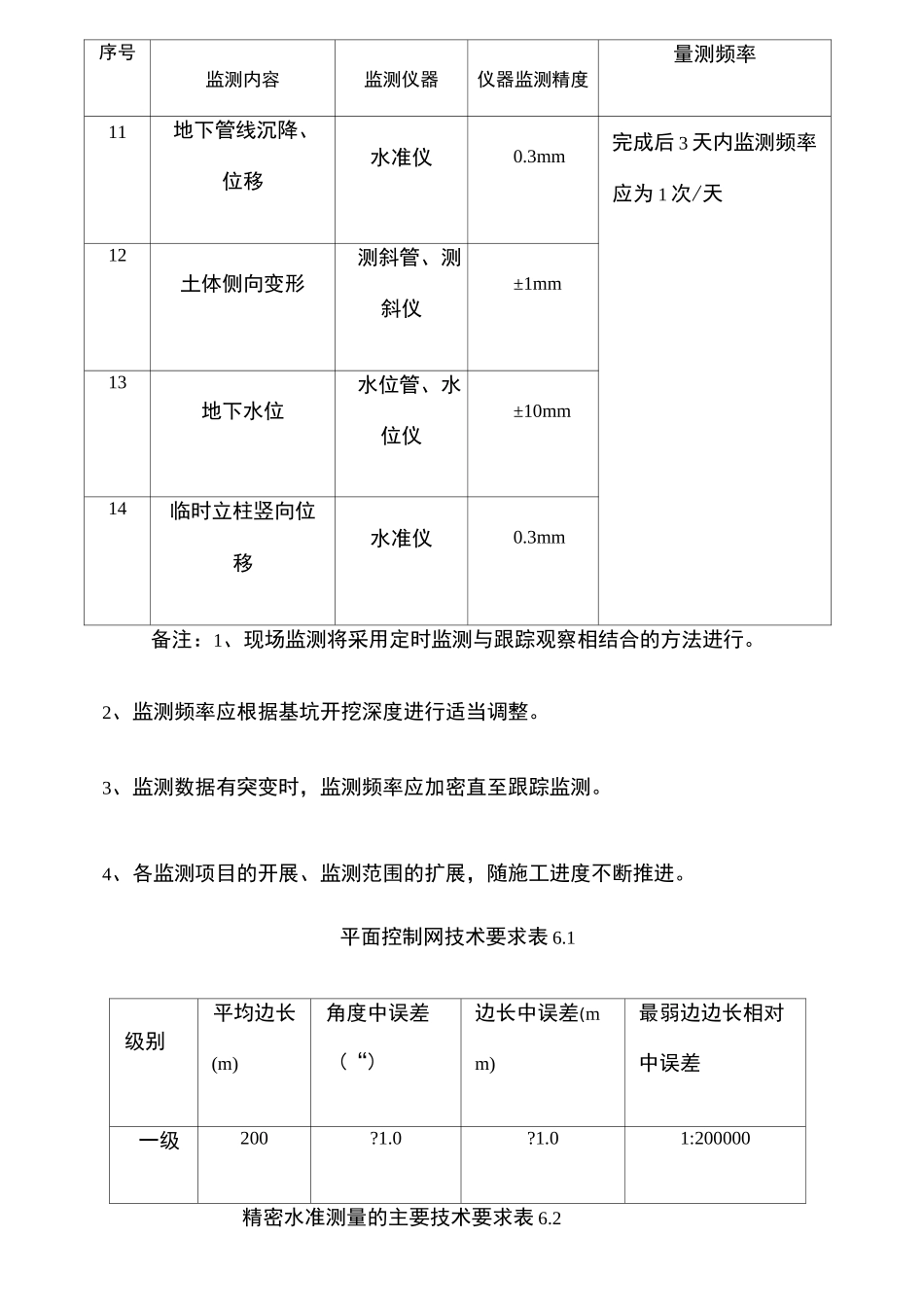

监测仪器及建议监测频率表7.1序号监测内容监测仪器仪器监测精度量测频率1桩顶水平位移全站仪±1mm（1）基坑开挖期间2桩顶竖向位移水准仪0.3mmHW5m,1次/天；3桩体水平位移测斜管、测斜仪±1mm5mVHW10m,1次/天；4地表沉降水准仪0.3mm10m15m,1次/天。5支撑轴力轴力计Wl/100(F.s)6坑底隆起（回弹）水准仪0.3mm（2）结构回筑期间「7天，1次/天；7周边建筑水平位移全站仪±1mm7~14天，1次/天；14~28天,1次/2天；8周边建筑倾斜全站仪±1mm9周边建筑及地表裂缝裂缝仪±1mm28天后,1次/3天；10周边建筑物竖向位移水准仪0.3mm（3）有支撑段基坑各道支撑开始拆除到拆除序号监测内容监测仪器仪器监测精度量测频率11地下管线沉降、位移水准仪0.3mm完成后3天内监测频率应为1次/天12土体侧向变形测斜管、测斜仪±1mm13地下水位水位管、水位仪±10mm14临时立柱竖向位移水准仪0.3mm备注：1、现场监测将采用定时监测与跟踪观察相结合的方法进行。2、监测频率应根据基坑开挖深度进行适当调整。3、监测数据有突变时，监测频率应加密直至跟踪监测。4、各监测项目的开展、监测范围的扩展，随施工进度不断推进。平面控制网技术要求表6.1级别平均边长(m)角度中误差(“)边长中误差(mm)最弱边边长相对中误差一级200?1.0?1.01:200000精密水准测量的主要技术要求表6.2每千米高差中误差水准仪水准观测次往返较差、附合或环线闭偶然中误差全中误DS1锢瓦往返测?4JZ或0.3石0.3mm?1注：L为往返测段、环线的路线长度（以km计），n为测站数序号监测项目监测项目报警值测点布置监测频率1桩顶水平/竖向位移累计24mm或变化速率大于10mm./天沿车站纵向10〜15m一个1.施工监测应贯穿车站施工全过程。2.基坑开挖阶段1-2次/天，内衬施工阶段2-3次/天。3.当变形超过有关标准或场2土体变形测斜累计30mm或变化速率大于10mm./天沿车站纵向每侧布置2~4个同一孔竖向间距0.5m3桩体变形累计24mm或变化速率大于10mm./天沿车站纵向15〜20m一个同一孔竖向间距0.5m4围护结构侧土压力长边50〜80m,短边中点同一孔竖向间距2〜3m5支撑轴力（含支撑变形）70%的轴力设计值或者变化速率大于500KN/天长，短边中点间距15m6支撑立柱沉降/水平位移累计10mm或变化速率大于3mm/天每根都需监测7地表沉降累计24mm或变化速率大于10mm/天每隔15m—组测点，每组测点在基坑同一横断面内地条件变化较大时，应加大监测频率。8地下水位累计下降2000mm或变化速率大于100mm/天孔间距15〜25m9水压力长边50〜80m,短边中点同一孔竖向间距2〜3m10对采取临时悬吊的管线根据管线部门的要求确定根据管线部门的耍求设定11乍站围护结构边管线根据管线部门的要求确定根据管线部门的耍求设定监测点沉降技术指标及精度要求表6.3r>a.++缶+匕U出主心在百七1llAr训il・bKhdr工口r+i」口#cro佶？?卜己rHAC1l3闭合差或往返较差±0.3丽mm（n为测站数）4->mgiz4CC佔/V4"丄土必丫六乂CCr口弟/\4勺1U&mil&举心卒CA—4海/?/2e1匚〃基坑工程影响分区表3.1基坑工程影响区范围主要影响区（I）基坑周边0.711或只・tan（45°-4）/2）范围内次要影响区（II）基坑周边0.7『(2.0〜3.0)H或H・tan(45°-/2）的较大值。（2）工程监测等级和范围确定：考虑本项目基坑施工特点，参考中华人民共和国国家标准《城市轨道交通工程监测技术规范》（GB50911-2013）第3.3条规定，工程监测等级划分标准，结合本项目基坑设计深度、周边环境发生变形或破坏的可能性和后果的严重程度及地质条件复杂程度等因素，确定本工程自身风险等级为一级，周边环境风险等级为二级。综合场地地质条件复杂程度，本项目工程监测等级定为一级。监测范围为基坑周边2H（坑深H二24.8m）范围内，即坑外49.6m°（图纸设计值与建议值）对比列表号类别监测项目判定内容（参数绝控制值（图纸设计值）控制值（建议值）预警值对变化量）累谁色对值变化速率累iwt值变化速率1周边地...
